Как подвести воду к дому: горизонтальная скважина - «Сделай сам»

---

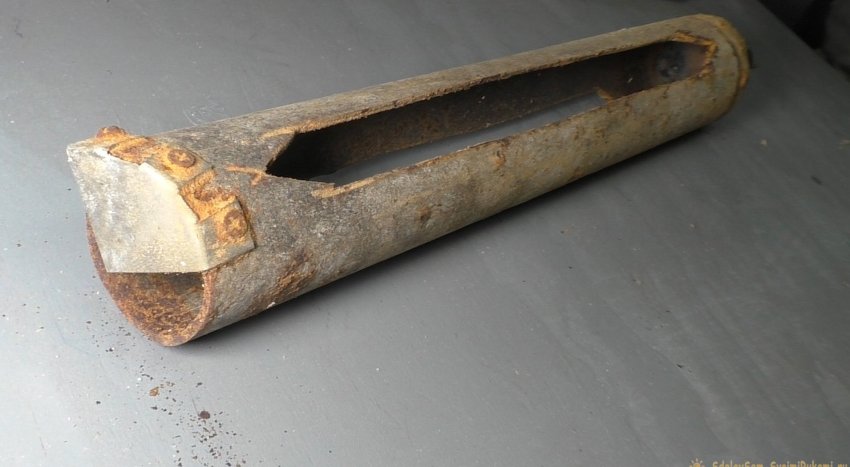

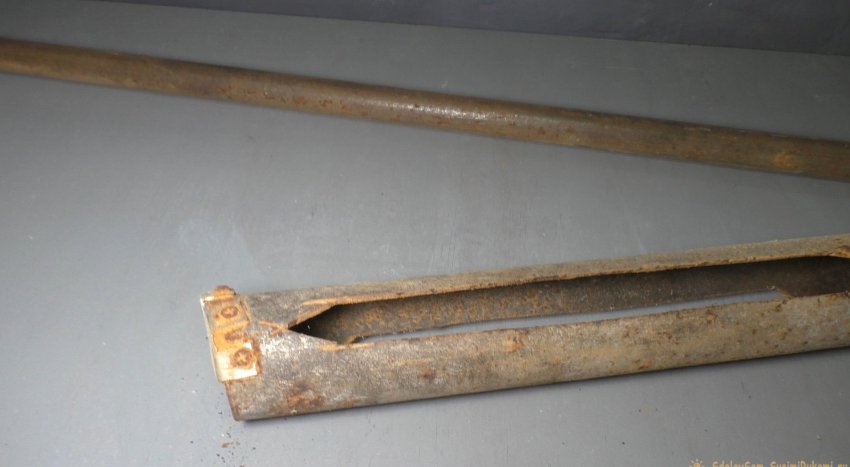

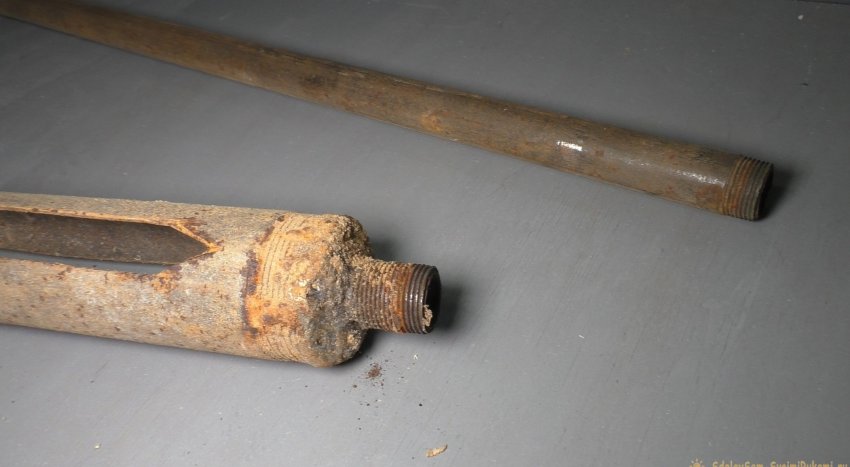

Для проходки горизонтальной скважины была изготовлена буровая головка. Для этого была использована водопроводная труба диаметром 50 мм. Передний торец трубы обрезается по спирали. Режущая кромка выполнена из нержавеющей стали и закреплена саморезами. Вдоль трубы делается два продольных разреза напротив друг друга. А задний конец заваривается круглой пластиной к которой приваривается кусок резьбы на ? дюйма.

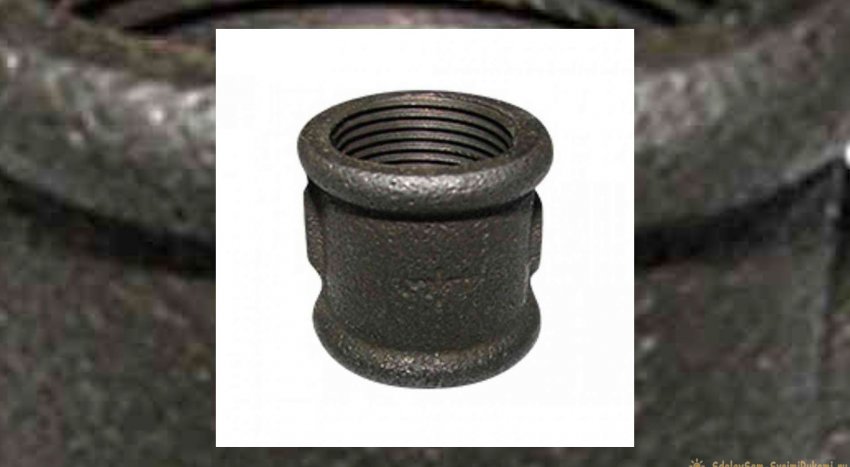

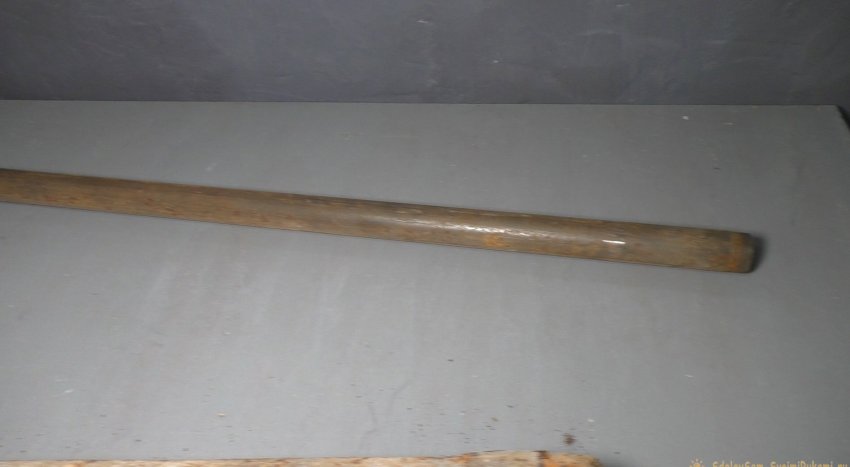

Буровые трубы собирались из 4 отрезков труб по 1000 мм с резьбой на обеих концах. Для соединения труб использовал стандартные чугунные муфты. По мере углубления скважины труба наращивалась очередным отрезком.

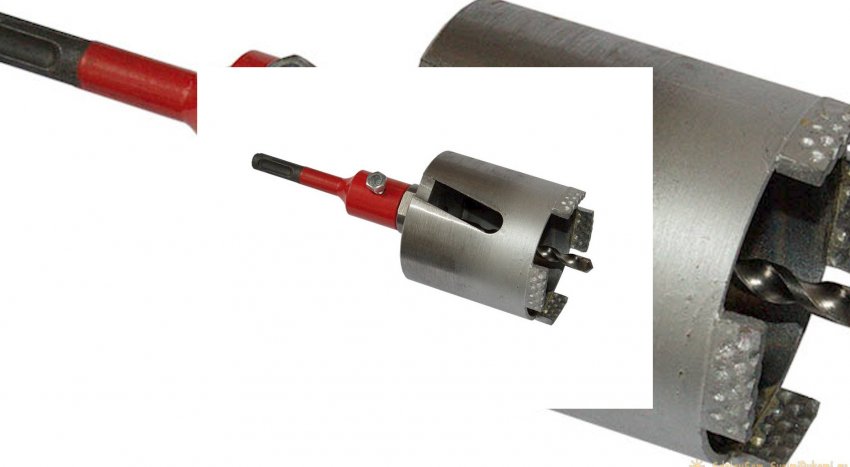

Как бурить? Сначала конечно сверлим бетонную стенку погреба коронкой на 60 мм.


Я сделал это отверстие на расстоянии 30 см от пола, а надо было выше, почему расскажу в позже. Потом начинается собственно процесс бурения.
Буровая головка соединяется с трубой посредством муфты, вставляется в подготовленное отверстие в стене подвала, а затем газовым ключом вращаем трубу по часовой стрелке с небольшим осевым усилием.
Буровая головка у меня получилась очень удачная для песчаного грунта. Ее приходилось только вращать слегка, нажимая в осевом направлении и она быстро заполнялась песком. Потом труба с головкой достается из скважины и песок высыпается в поддон, расположенный под отверстием в стене. 5-6 заглублений и метр пройден, потом накручиваем следующую трубу и продолжаем бурение.

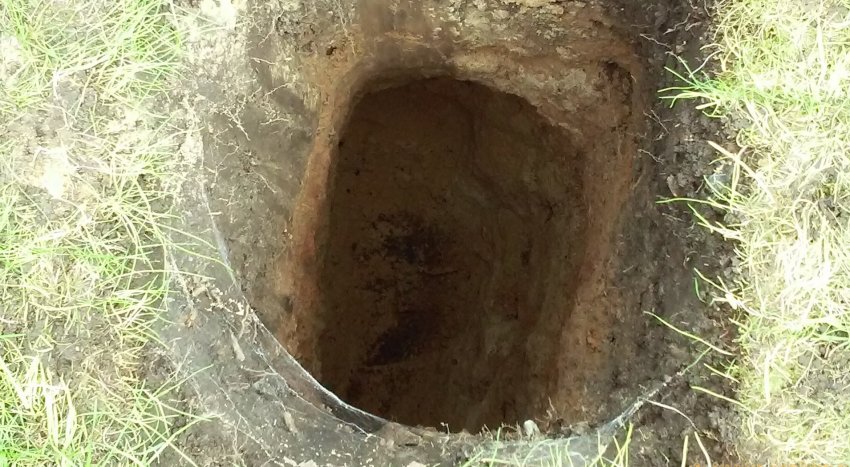

Я пробурил 3,5 метра, этого хватило, чтобы пройти под отмосткой, грядкой и оказаться где-то под газоном. Потом я начал копать вертикальную скважину при помощи ковша и лопаты с удлиненной ручкой. По моим расчетам я должен был встретится с буровой головкой на глубине 1,8 метра.


Но ни на той глубине, ни на двухметровой глубине встречи не произошло. пришлось прокопать еще 40 сантиметров, только когда я нащупал метал на дне скважины, это была буровая головка горизонтальной скважины.

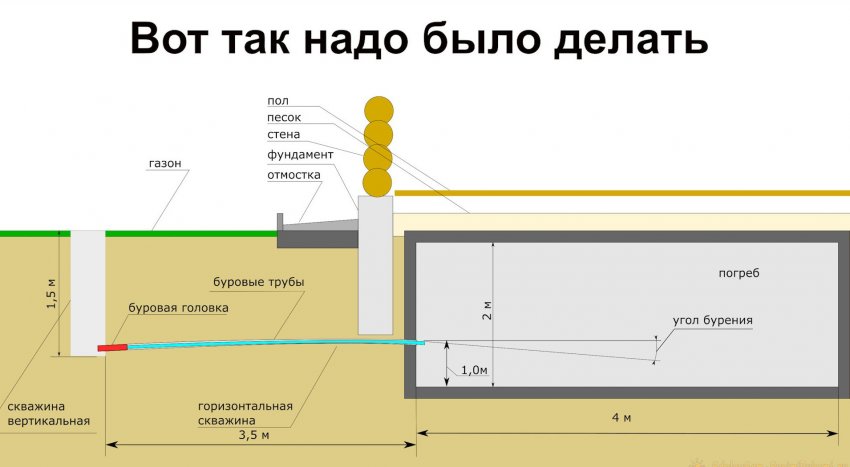

Анализ показал, что под собственным весом мой бурильный инструмент отклонился от горизонтали и ушел вниз примерно на 0,6 м. Чтобы избежать этой ошибки можно было начать бурение не в 30 см от пола, а примерно на 100 см. И возможно и угол бурения задать немного вверх к поверхности земли. Тогда отклонение скважины от горизонтали было скомпенсировано углом наклона.


Но все равно результат был получен скважины соединились, а после этого я уже начал копать траншею по методу, описанному в первой статье - https://sdelaysam-svoimirukami.ru/5840-kak-podvesti-vodu-k-domu-bez-jekskavatora-i-komandy-zemlekopov.html.

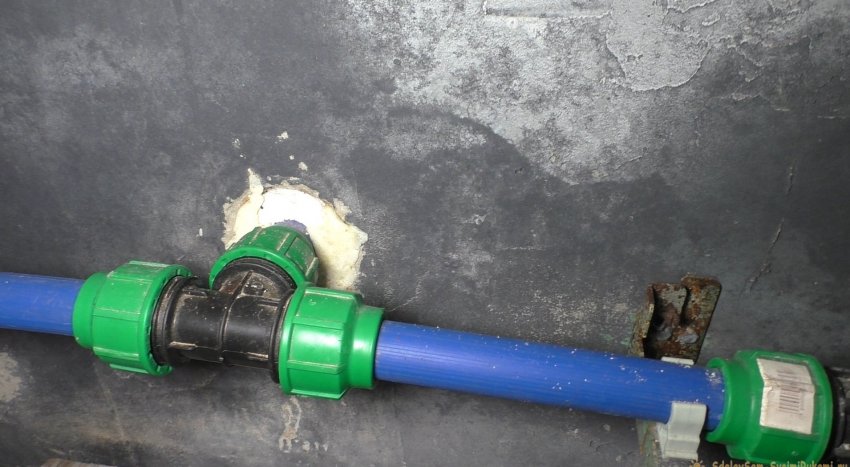

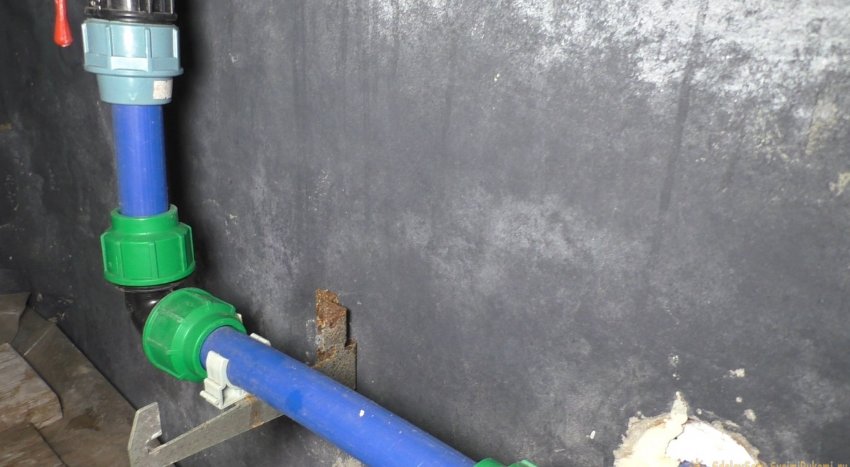

А дальше все совсем просто. ПНД труба из подвала просовывается в горизонтальную скважину и вытягивается на всю длину с укладкой в траншею. И так до колодца с магистральной трубой. В погребе оставил 15 см для того чтобы подсоединить тройник. Разводку в подвале сделал так. Вправо пошел отвод для поливочного водопровода, а влево отвод для подачи воды во внутренний водопровод.




Ну вроде все объяснил. Метод годный особенно если провести работу над ошибками. Конечно не каждому подойдут мои советы, хотя бы потому, что для бурения горизонтальной скважины нужно иметь под домом обширный подвал.

Смотрите видео

Более детально и подробно этот метод показан видео ролике.
