Точный электронный барометр в ретро стиле своими руками - «Сделай сам»

Барометр — это инструмент, который измеряет атмосферное давление и используется в различных областях, включая метеорологию, авиацию, океанографию и даже в повседневной жизни. Основной принцип работы барометра основан на изменении давления воздуха, которое влияет чувствительные элементы устройства.

Отличительная особенность устройства - это простота контроля показаний в ретро формате, стрелкой, как у вольтметра.

Этот барометр меня попросил сделать знакомый рыболов. Зная его неравнодушие к ретро стилю, а также простоте использования решено было сконструировать точный электронный измеритель атмосферного давления, однако не похожий ни на анероидный, ни на ртутный, а именно стрелочный в знакомой всем форме.

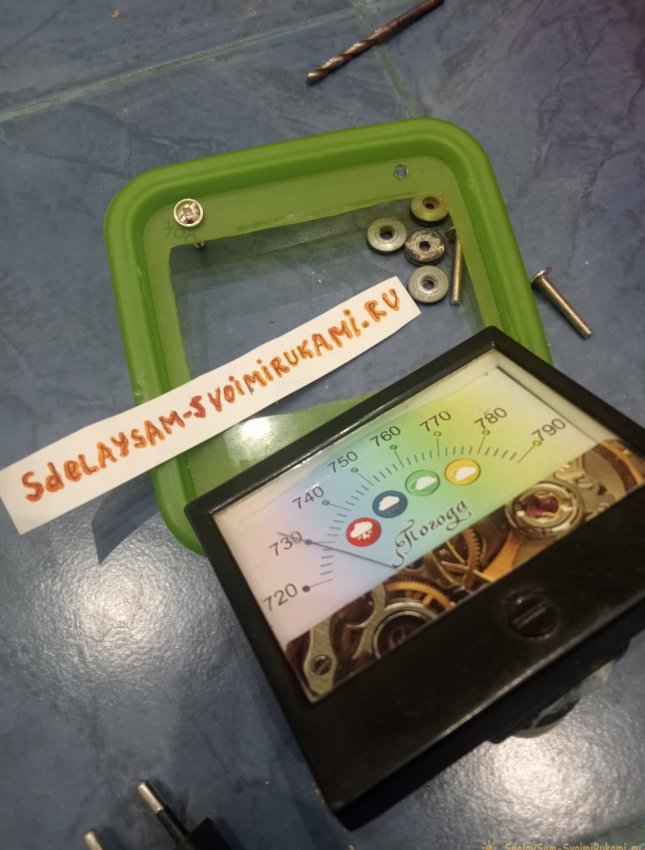

Крепить к этому лотку что-либо с помощью клея довольно сложно, т. к. полиэтилен имеет очень низкую адгезию, поэтому для фиксации лучше применить сверление и дальше притянуть болтами.

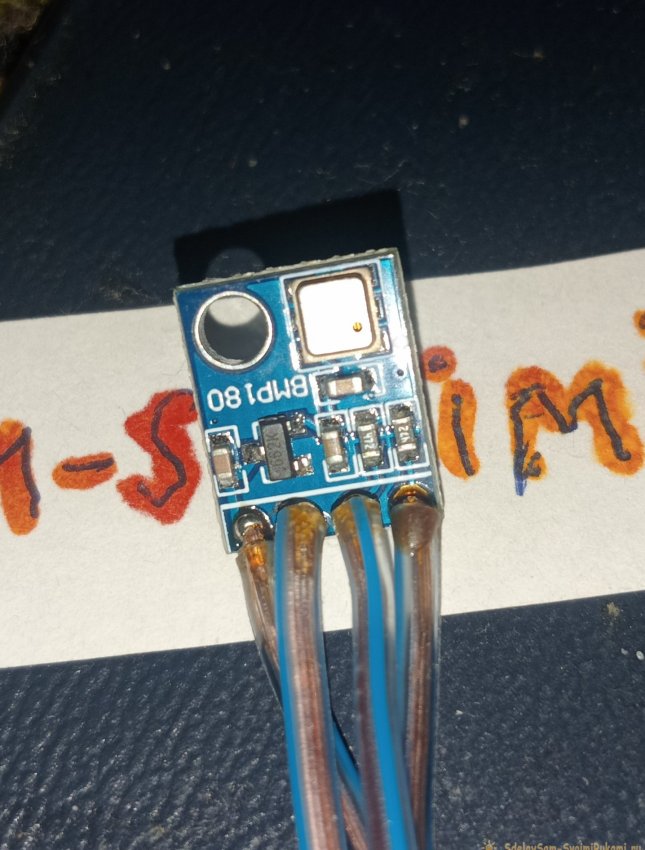

Далее припаиваем все согласно схеме, и подключаем через преобразователь уровней для прошивки.

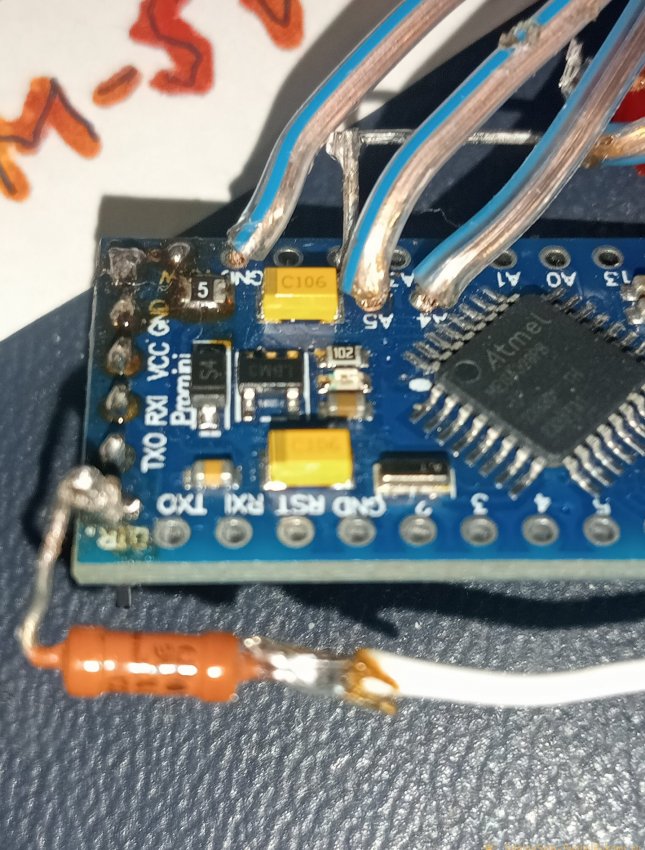

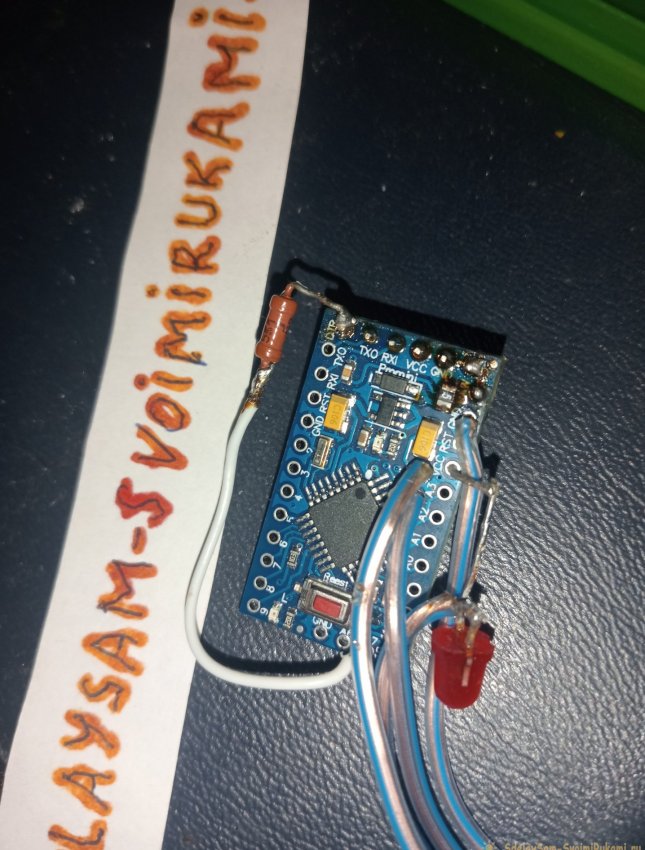

Обращу внимание, мне пришла плата «pro mini» без разводки контакта «DTR», поэтому, для нормальной прошивки я соединил пин «DTR» через резистор к не земляному контакту кнопки сброса. Обычно это не нужно. Также подключил плюсовой вывод датчика через красный светодиод, на всякий случай, это тоже совершенно не обязательно.

Проверяем монтаж и приступаем к программной части. Для начала необходимо откалибровать вольтметр. Для этого загружаем в плату скетч «kalibrate» (прошивка по ссылке в конце статьи).

После загрузки нужно будет выставить максимум барометра переменным резистором, так чтобы стрелка указывала на деление «790». Выставляем и фиксируем лаком движок резистора чтобы не сбился.

Теперь можно загружать основную прошивку «Barometer».

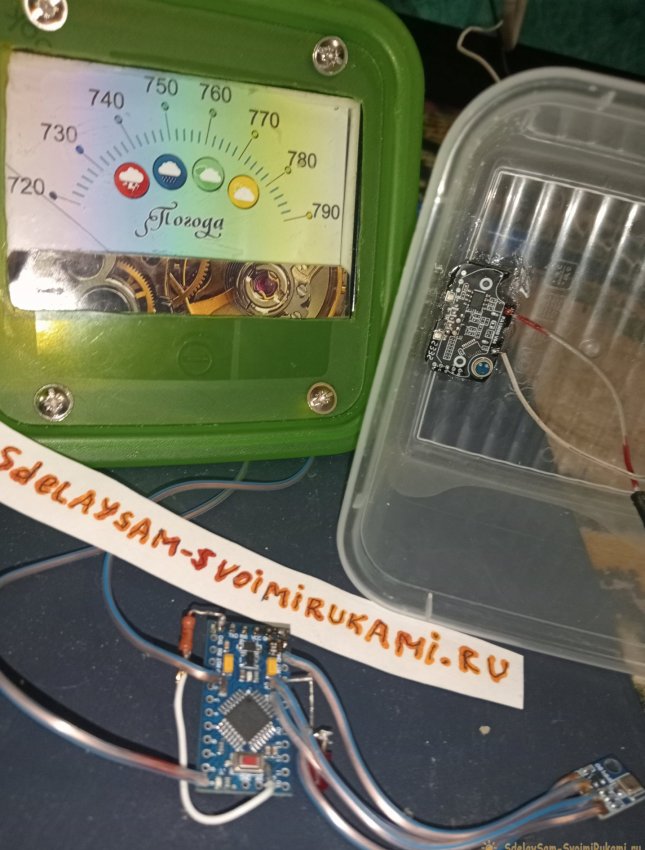

Проверяем показания по стрелке, если нужно – корректируем значение, указанное в комментариях скетча. Если все правильно – можно отключить программатор и собирать.

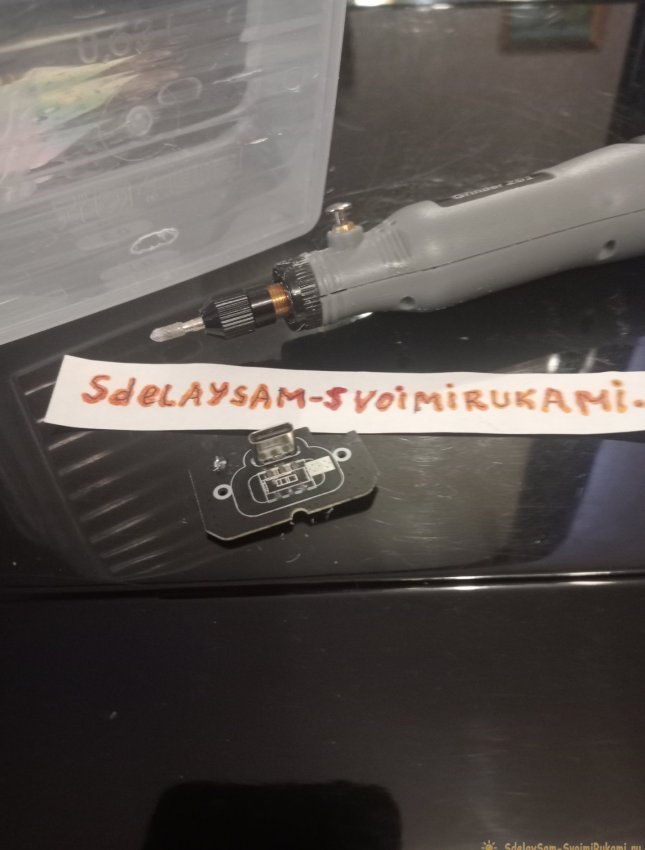

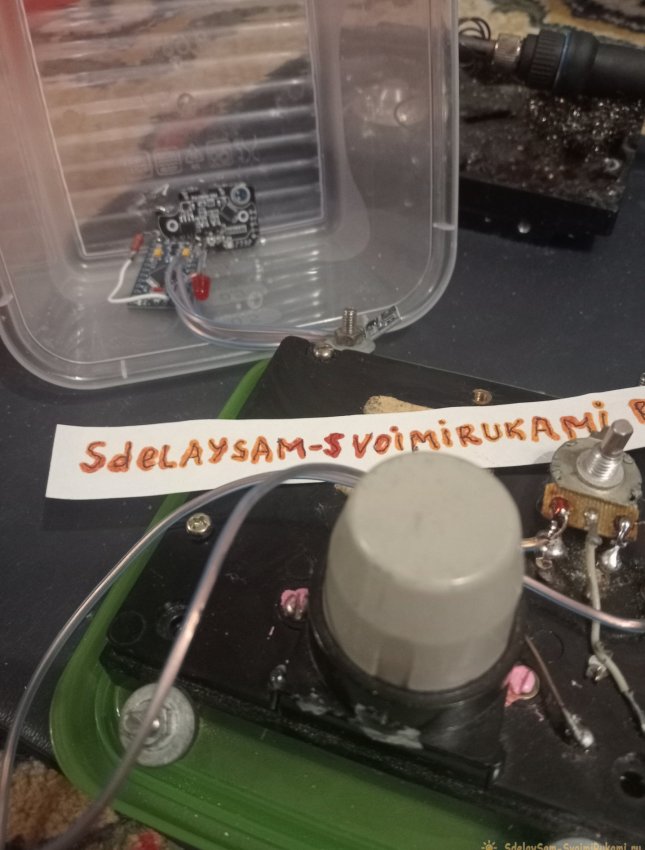

Аккуратно, паяльником, проплавляем прорезь под разъем. Я использовал его от отслужившего вейпа вместе с платой и зафиксировал сзади двумя винтами. Клей не подойдет. Соединяем провода питания «GND» – минус, «VCC» -плюс.

Закрываем конструкцию, ждем перепадов и низкого давления, и готовим снасти для рыбалки!
