Ультратонкий звукосниматель для гитары без намотки - «Сделай сам»
Хочу рассказать, как сделать малошумящий ультратонкий звукосниматель для гитары, без намоток катушек, из шести SMD деталей, и подручных материалов. Такой звукосниматель достаточно прост в изготовлении и не требует никаких фрезеровок в инструменте.

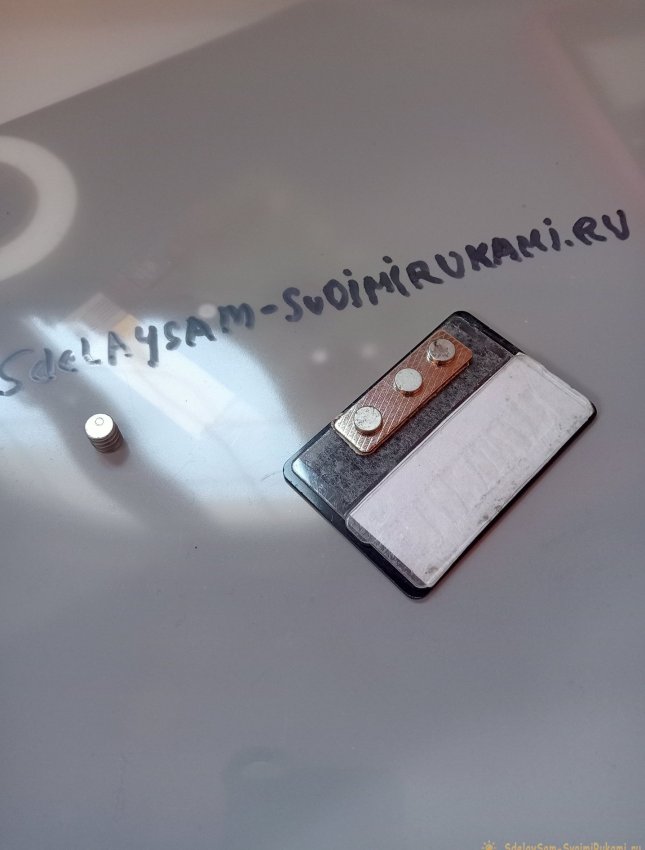

Если магнит такого размера нагреть зажигалкой до температуры 90 градусов - то он полностью теряет магнитные свойства, но далее его можно намагнитить, но об этом позже.
Основанием звукоснимателя послужит кусок фольгированного текстолита, в котором необходимо будет протравить или процарапать печатные проводники.
Прежде чем приступить к изготовлению - нужно обязательно проверить полюсность SMD индукторов.Тут стоит рассказать поподробнее.
Берем индуктивность, и на время подпаиваем к ней два проводка, желательно разных цветов, (это только для проверки).
Далее подключаем проводки к к любому источнику тока 5 Вольт, например к зарядке от телефона или батарейки крона. При этом магнитный поток будет противоположный с разных ее ПЛОСКИХ сторон. То есть или север сверху или север снизу.
В дальнейшем катушки будут подключены последовательно.
Проверить полюса катушек можно, скачав магнитный компас на смартфон и поднести. В одном случае стрелка компаса отклонится влево - в другом направо. Это не важно. Нужно просто пометить катушки. В дальнейшем они будут чередоваться полюсами, то есть первая такая, вторая - наоборот, третья такая - четвертая противоположно. Не важен порядок их будущего расположения, важно будет расположить их чередуясь.
Также, это можно сделать, рассмотрев откуда выходит конец намотки. Конец первой катушки соединяется с концом второй, начало второй - с началом третьей, главное, чтобы каждая следующая была подключена наоборот, то есть, условно, плюс к плюсу, минус - к минусу. Т. е. в шахматном порядке.
Следующий важный момент - это экранирующая подложка. Она же - основание звукоснимателя, на нее в дальнейшем припаиваются индукторы.
Для этого понадобится кусок фольгированного текстолита. Лучше двухстороннего. Прямоугольник выпиливается до размеров, проще всего это сделать с помощью куска ножовочного полотна по металлу.
Печатная плата получится 88x15 мм. Остается обработать углы, скруглив немного наждачкой, и зачистить всю фольгу нулевкой.
Теперь необходимо сформировать контактные площадки для посадки и впайки катушек. У меня был под рукой медный купорос (удобрение) и обычная соль, Ну и лак для ногтей. Нарисовал лаком такой рисунок и дал высохнуть.
Достаточно полчаса подержать в подогретом растворе соли и купороса 2/1. Так можно дома протравить дорожки, без поиска особых реактивов.
Облуживаем платку быстрыми движениями.
Можно приступить к самому ответственному - запайке индукторов. Сразу скажу, впайка ровно, SMD катушек потребует аккуратности, поскольку лепестки этих элементов нужно будет точно расположить на равном точном расстоянии между ваших струн.
Лучше всего будет - мелкой капелькой суперклея фиксировать по очереди каждую катушку, если не ровно - поправляем, далее примеряем уже на гитаре, чтобы было по уровню. Можно пропаивать паяльником с тонким жалом и проволочным припоем с флюсом.
Следующим - будет подпайка (экранированного!) тонкого провода к контактам нашего звукоснимателя. Оплетка провода паяется к крайней дорожке, а центральная жила к средней на плате (от начала первой катушки). Обязательно соединяем пайкой с помощью перемычки экранированный провод и медную подложку снизу платы, это очень важно.
Теперь нужно замерить сопротивление. Сопротивление всего звукоснимателя должно быть ровно в шесть раз сопротивления каждой из отдельно замеряных катушек.
Теперь ювелирка.
Для того чтобы исключить микрофонный эффект - это когда звукосниматель реагирует и слышит посторонние звуки, а не электромагнитные - очень важно всю конструкцию многократно пропитать суперклеем, и обязательно, хорошо высушить.
Внешние (верхушки) индукторов следует избегать от попадания клея, т.к. это еще не все!
Индуктивности не получат магнитной индукции, хоть и струны магнитными свойствами обладают, но едва существенными.
Так что, следующий, заключительный момент:
Прикрепляем магниты от бейджиков, шесть штук каждый на катушку, и проверяем желаемое звучание.
Теперь дело за расположением относительно порожка. Это кому как понравится по звуку, ближе к грифу - самое густое плотное звучание, а ближе к порогу - звонкие и прозрачные ноты.
Удачи в в электронике и экспериментов в творчестве!
