Как без микросхем, на трех транзисторах собрать контроллер переключения RGB ленты - «Сделай сам»
Схема, как наверное вы уже заметили, очень простая. По сути это трехкаскадный мультивибратор. Благодаря использованию мощных полевых транзисторов, таким контроллером можно управлять сразу всеми пятью метрами ленты. ...[/h]
Схема, как наверное вы уже заметили, очень простая. По сути это трехкаскадный мультивибратор. Благодаря использованию мощных полевых транзисторов, таким контроллером можно управлять сразу всеми пятью метрами ленты.
Изготовление контроллера для RGB ленты

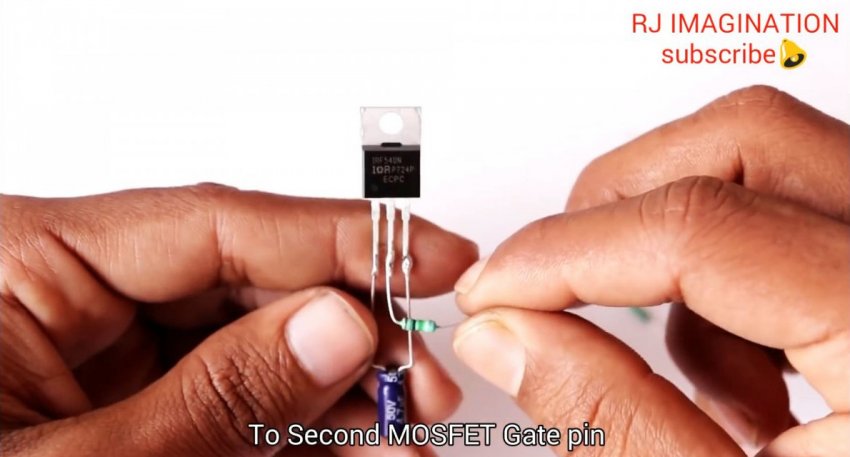

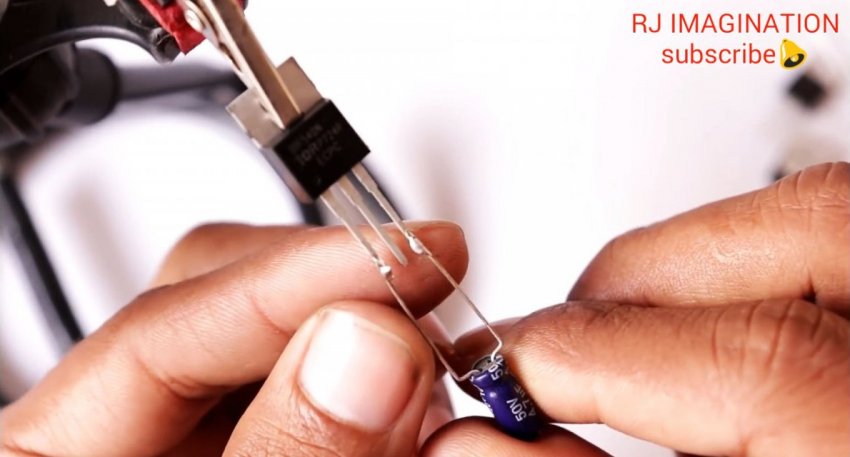

Собираем сначала один каскад. Паралельно затвору и истоку припаиваем конденсатор.
К стоку припаиваем резистор.

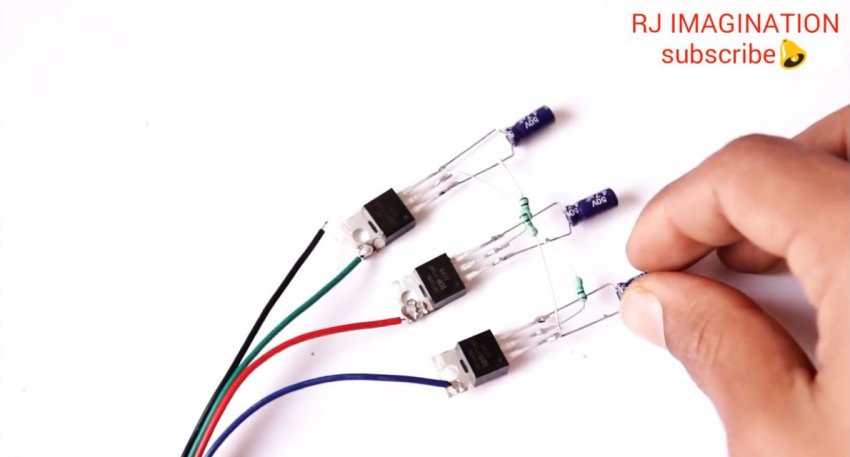

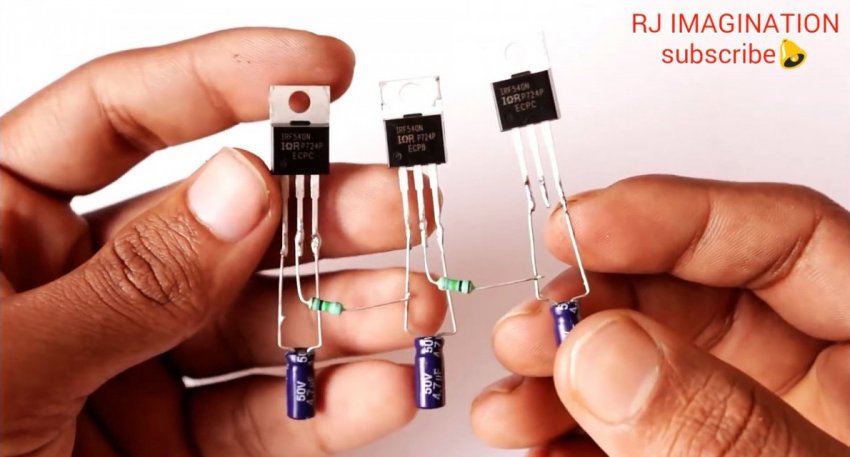

Собираем все 3 каскада.

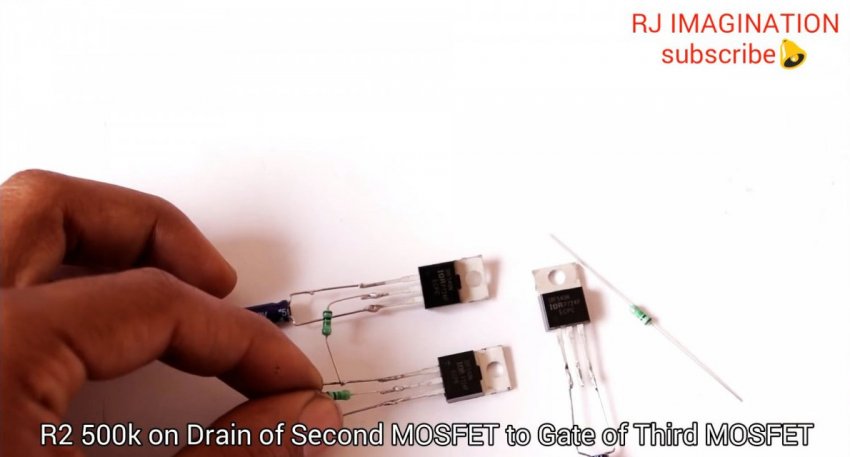

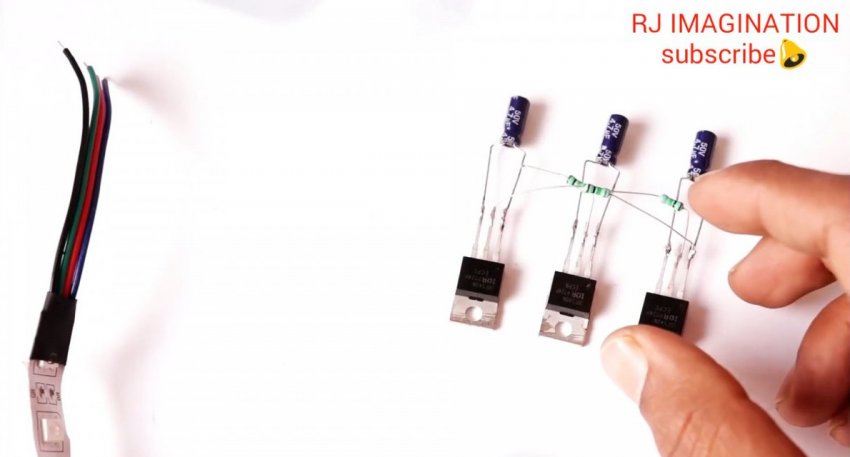

Соединяем их резисторами.
Допаиваем замыкающий кольцо резистор.
К стоку каждого транзистора припаиваем выход цвета с ленты.

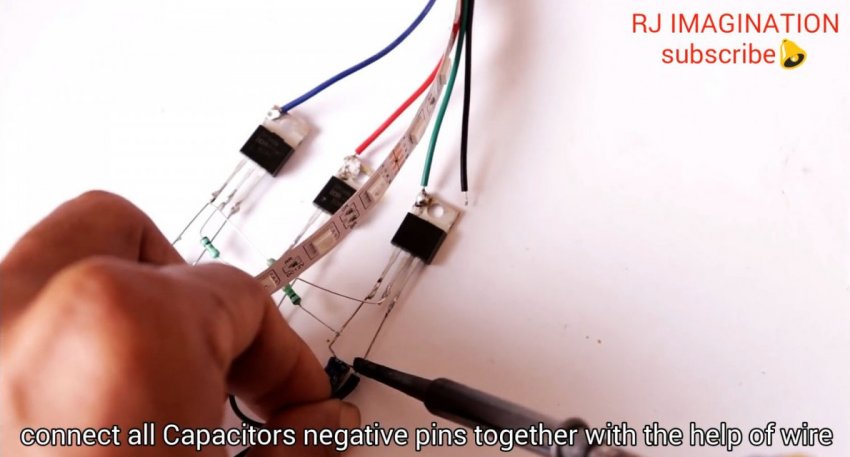

Соединяем истоки короткими проводами.
Транзисторный контроллер готов.

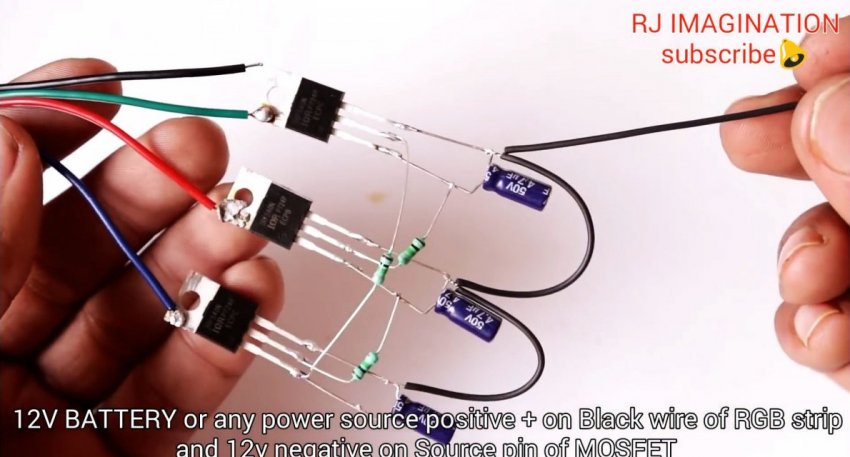

Подключаем. Общий провод с ленты к плюсы источника питания, а общий с истоков транзисторов к минусу.

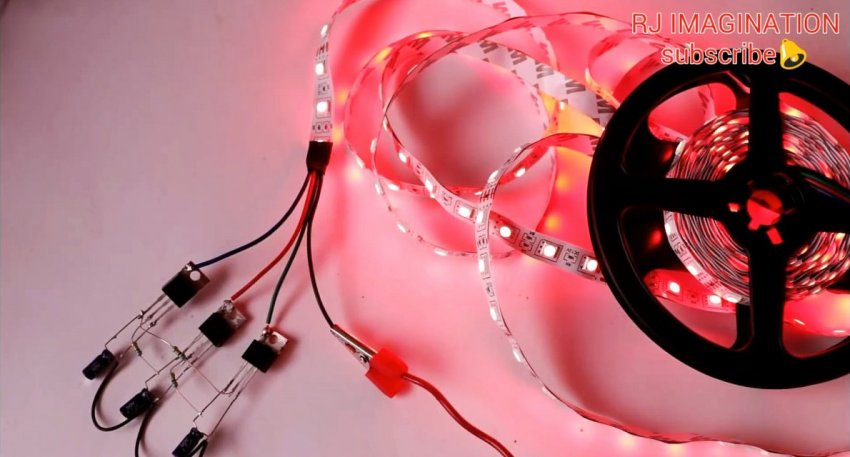

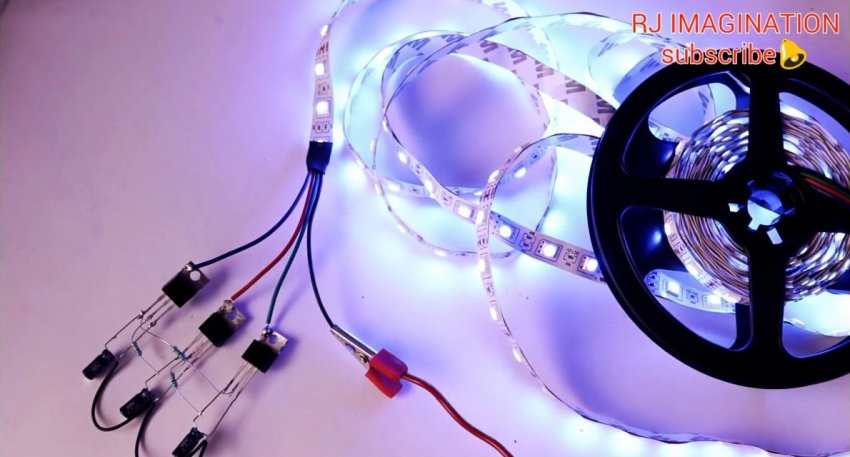

Переключатель работает, лента периодически меняет цвета.
Смотрите видео
