Схема плавного пуска и остановки для нагрузок постоянного тока - «Сделай сам»

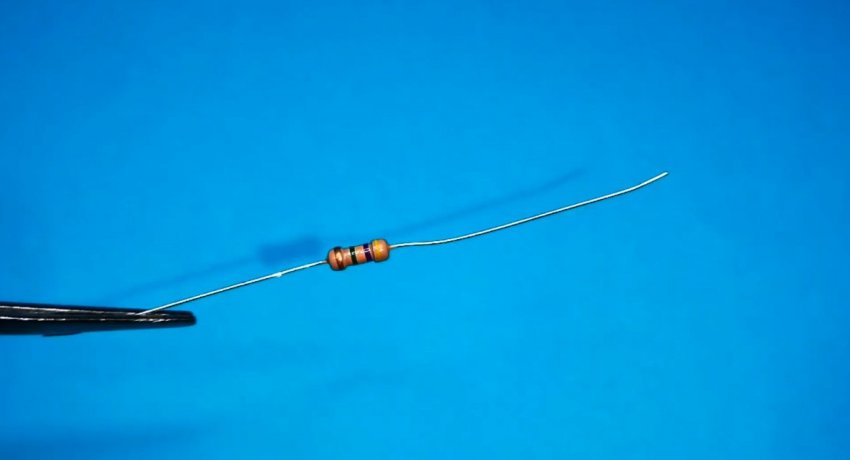

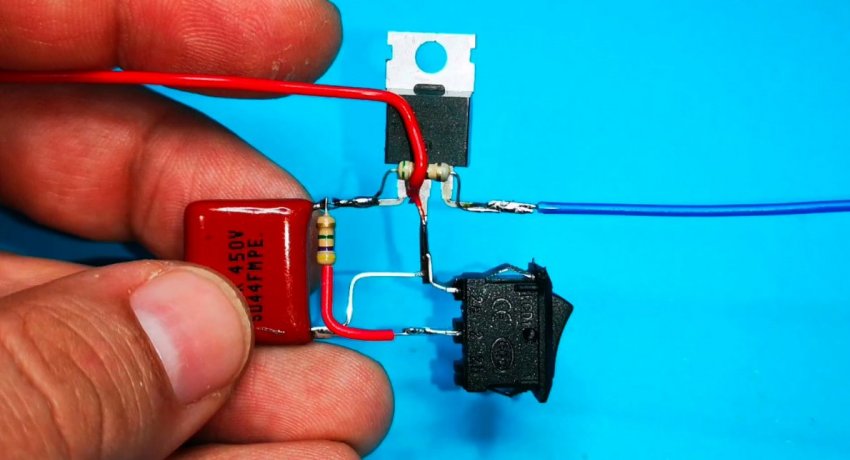

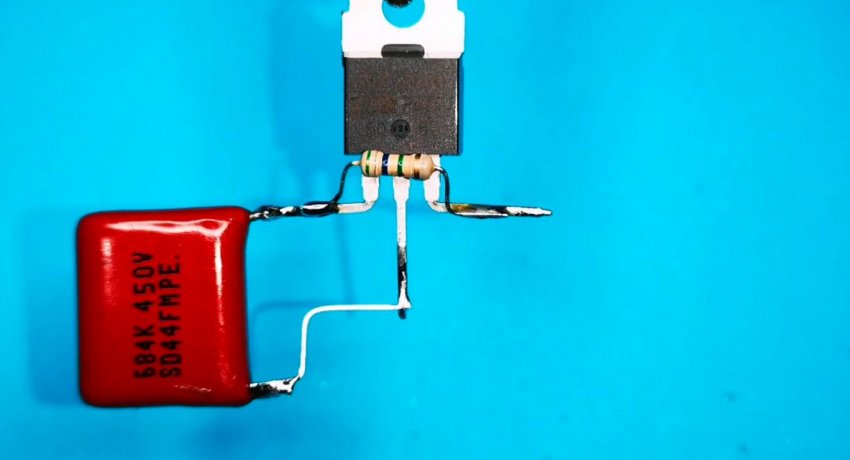

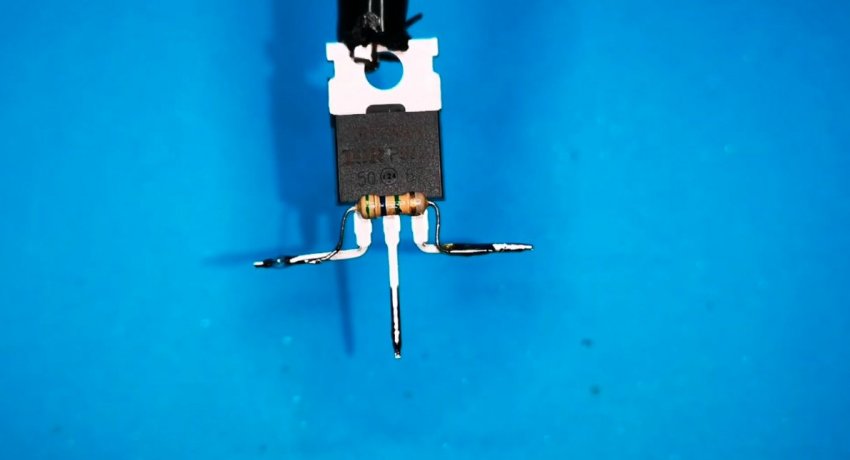

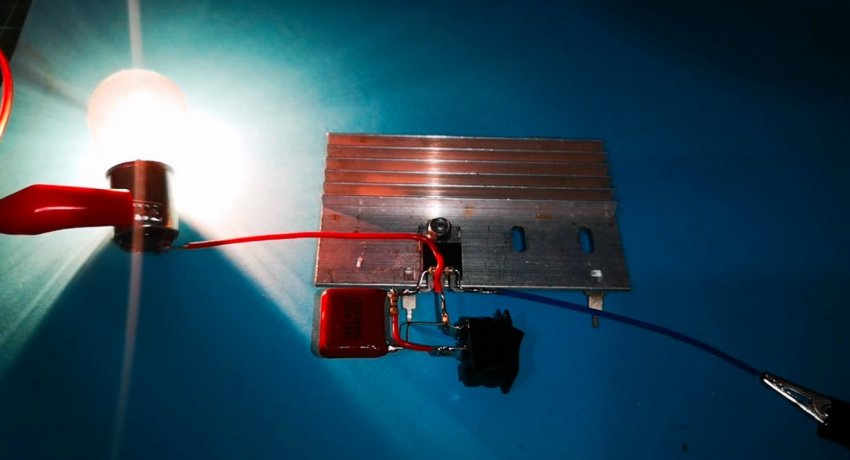

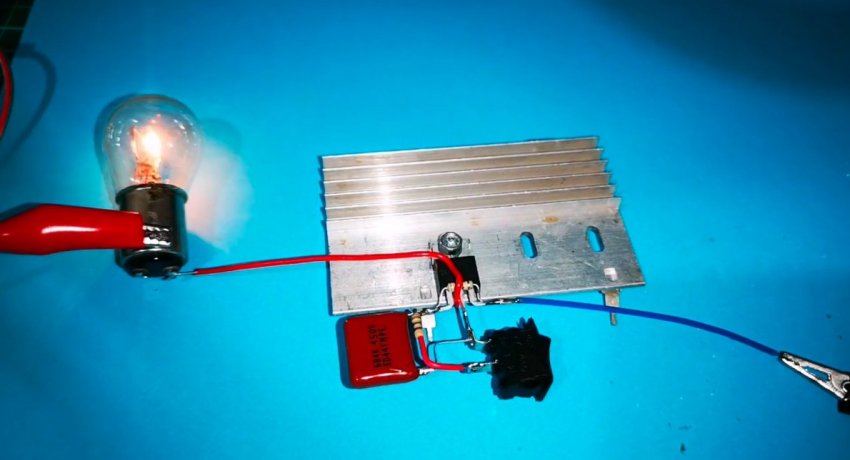

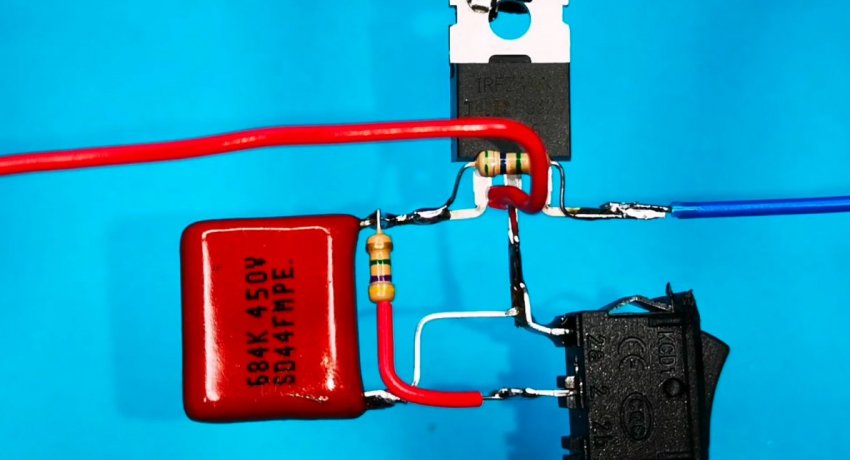

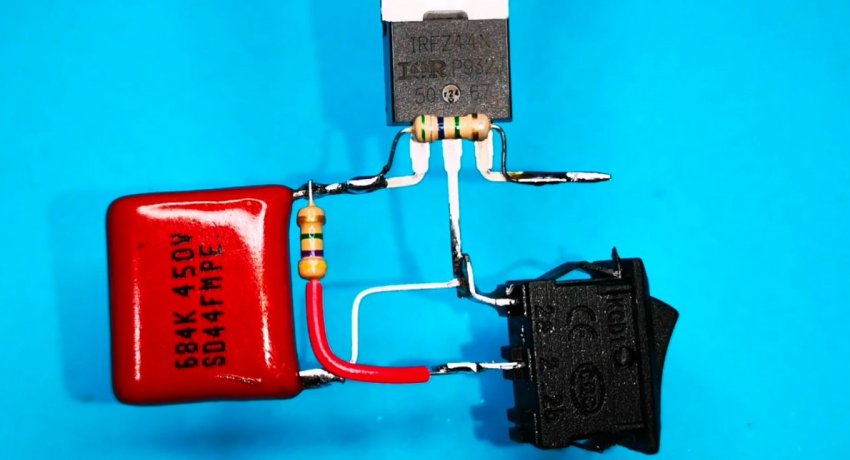

Резистор 4,7 МОм. Резистор 5,6 МОм. Конденсатор 0,68 мкФ. Переключатель с фиксацией. Схема на одном транзисторе Схема очень простая. При замыкании контактов переключателя ток побежит через резистор R1 и начнет заряжать конденсатор. В результате чего транзистор начнет плавно открываться. Как только контакты разомкнуться, конденсатор начнет плавно разряжаться через резистор R2 и транзистор начнет закрываться. Транзистор начинает греется только в момент открытия и закрытия, так как берет на себя мощность регулировки. Как только он полностью открыт или закрыт, то тепла практические не выделяет. Изготовление устройства плавного пуска и остановки Закрепляем транзистор и лудим вывода. Припаиваем резистор 4,7 МОм к затвору и истоку транзистора. Припаиваем конденсатор к затвору и стоку через перемычку из куска проволоки. Припаиваем цепь из последовательного соединения переключателя с резистором 5,6 МОм к затвору и истоку. Подключаем провода стоку и истоку транзистора. Испытание устройства Если включить в цепь лампы накаливания 12 Вольт, то при помощи переключателя можно очень плавно включать и выключать лампочку. Также схема отлично работает с двигателями постоянного тока. Осуществляется плавный пуск и остановка вала мотора. Смотрите видео
