Управляем нагрузкой одной кнопкой. Как сделать мощный фиксируемый ключ на MOSFET - «Сделай сам»
Данный ключ построенный на мощных полевых транзисторах предназначен для управления нагрузкой посредством нажатия тактовой кнопки: одно нажатие - включение, повторное нажатие - выключение.
Первый транзистор коммутирует нагрузку, второй служит для удержания нужного положения.
Изготовление электронного переключателя на MOSFET
Лудим и разгибаем вывода IRFZ44N транзистора.
https://sdelaysam-svoimirukami.ru/uploads/posts/2020-12/1607595916_1.jpg[/img]

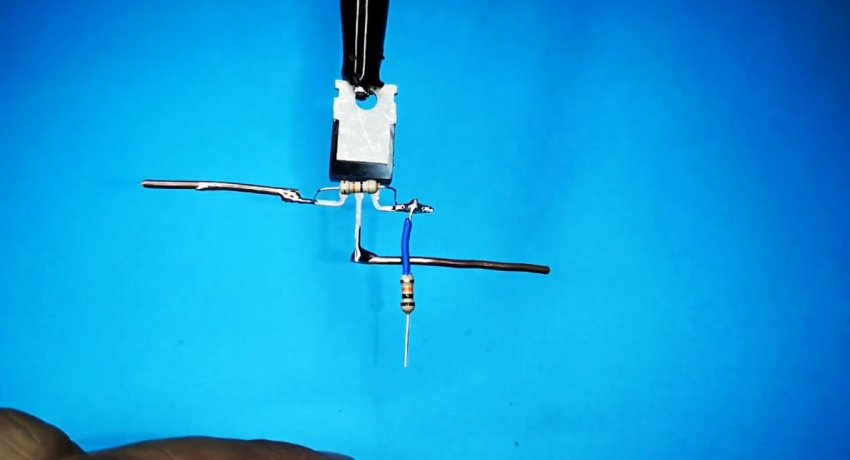

Между истоком и затвором припаиваем резистор 47 кОм. К затвору припаиваем резистор 10 кОм.

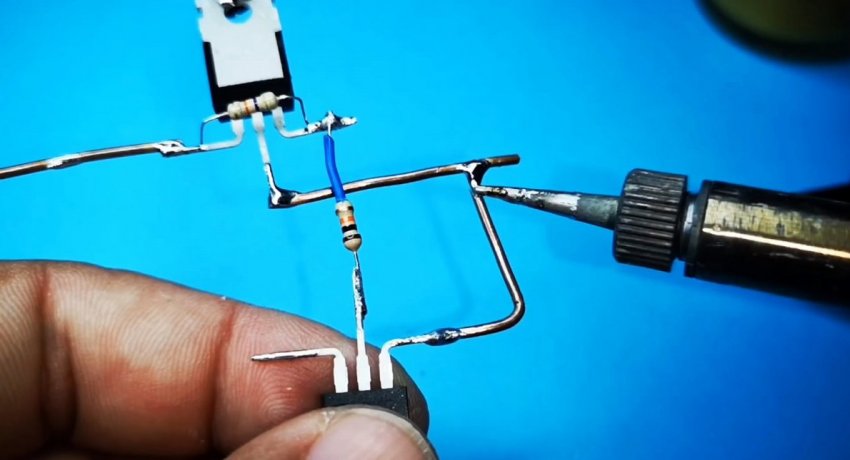

К резистору 10 кОм припаиваем транзистор IRF4905P истоком. Затвор припаиваем к стоку IRFZ44N.

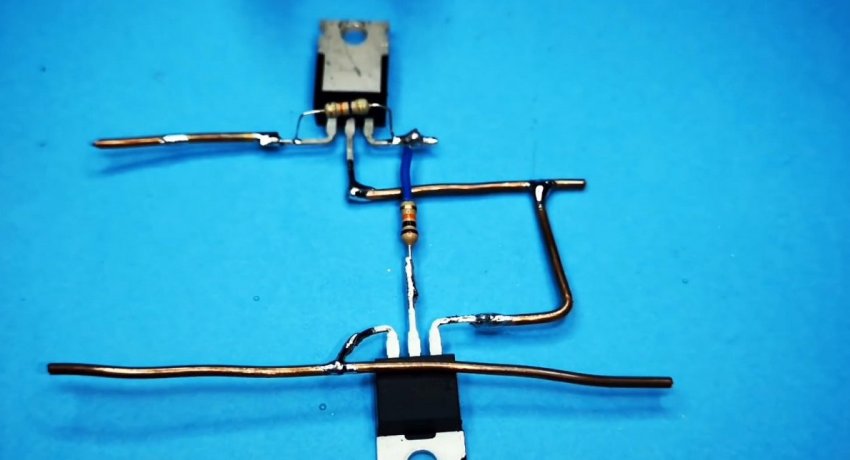

Припаиваем шины питания из толстой проволоки.

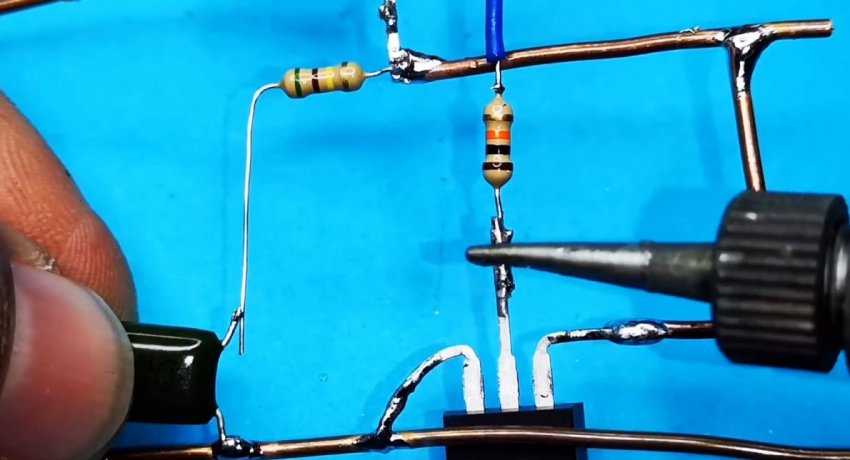

Припаиваем резистор и конденсатор согласно схемы.

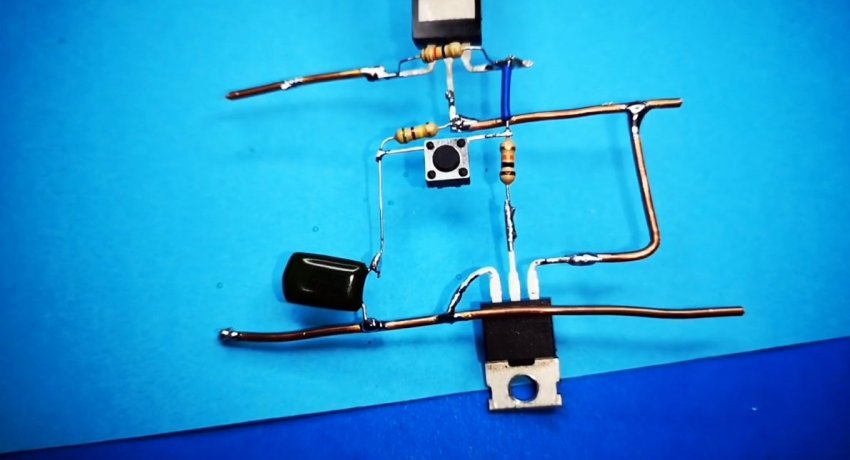

В конце тактовую кнопку без фиксации.

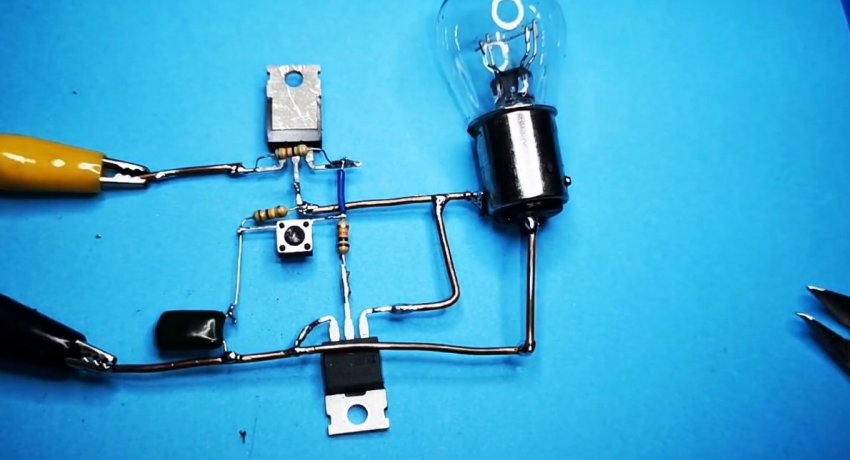

Схема готова. В роли нагрузки используем лампу накаливания. Устройство будем питать от 12 В.

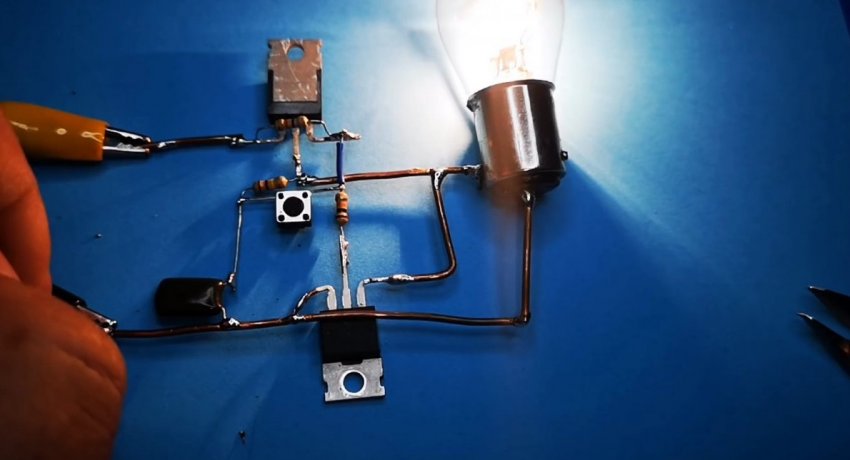

Жмем на кнопку, лампа загорается.
Еще раз нажимаем - тухнет.
Максимальное напряжение: 60 В, максимальный ток: 50 А - согласно даташит на управляющий транзистор.
