Как сделать кнопочный электронный регулятор на одном транзисторе. Прощай переменный резистор - «Сделай сам»

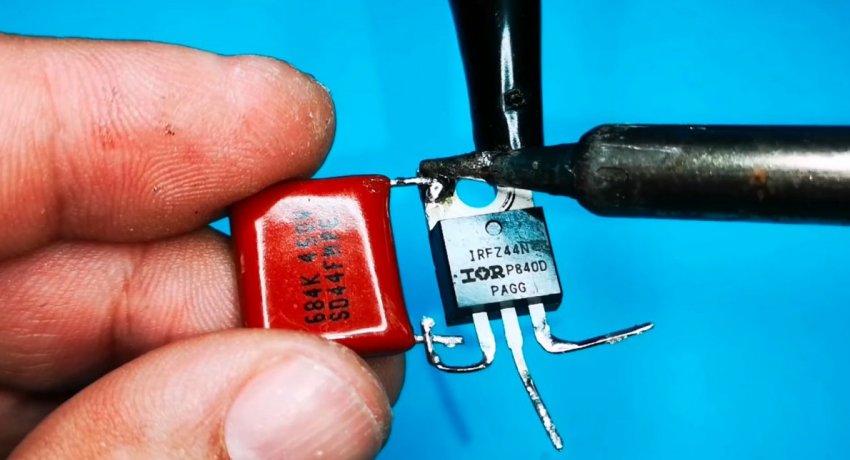

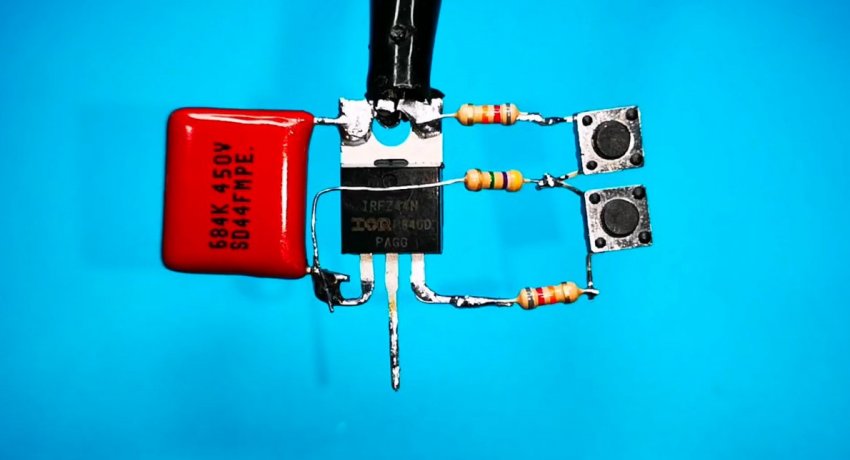

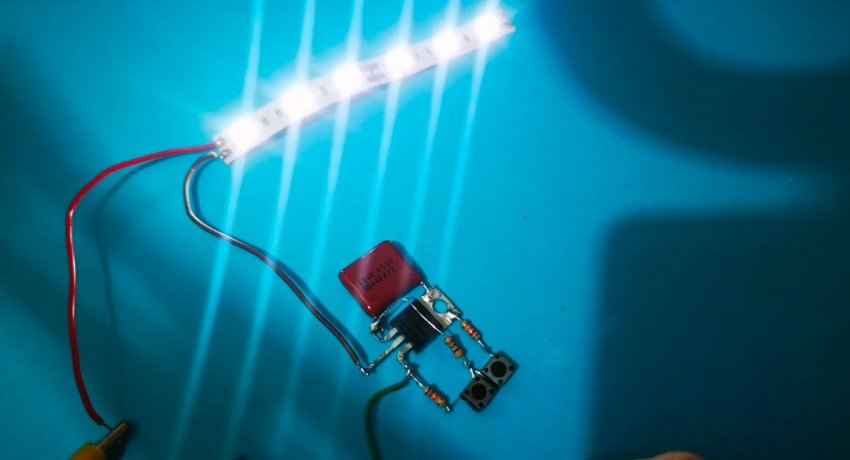

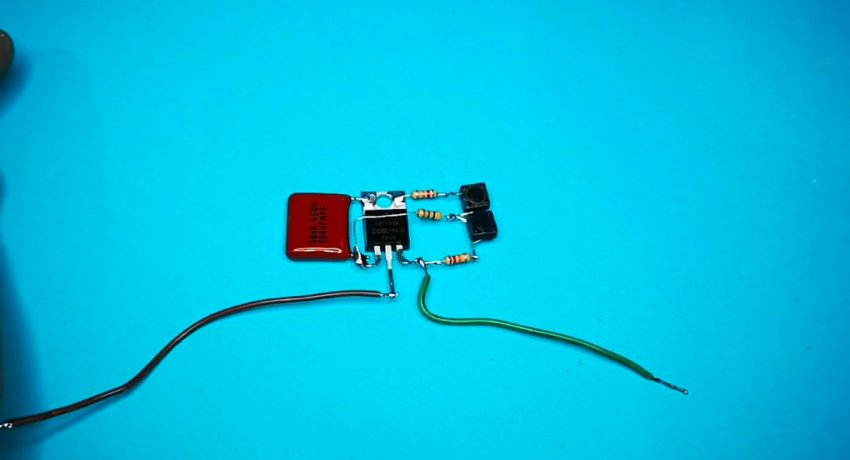

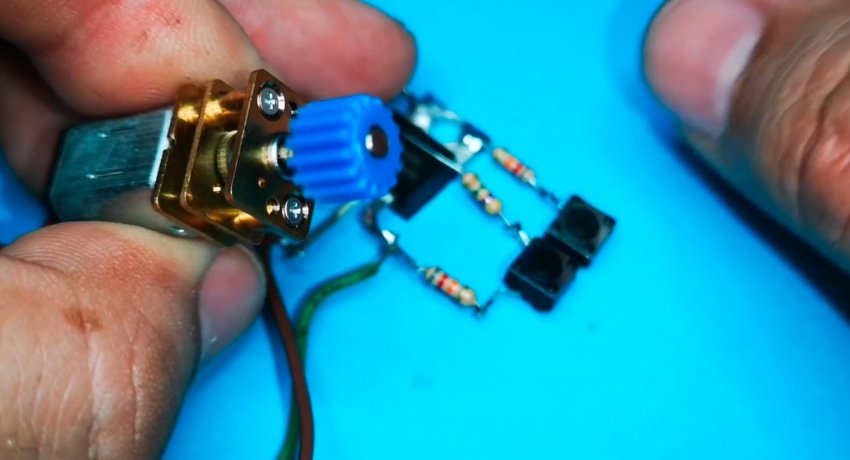

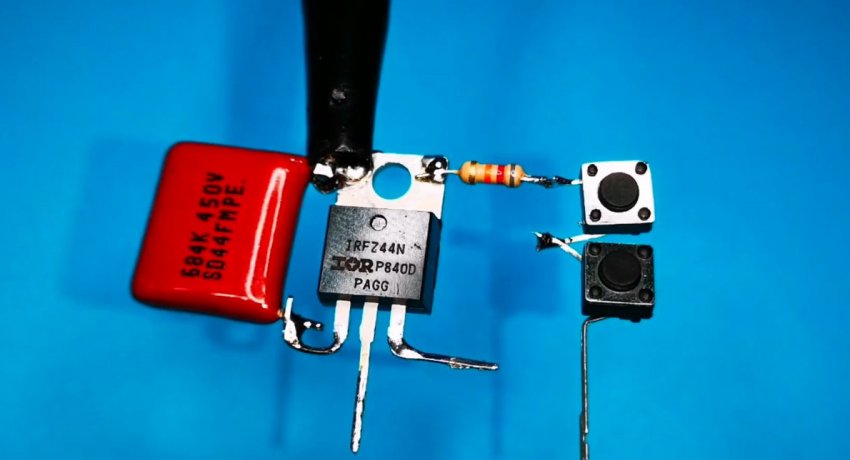

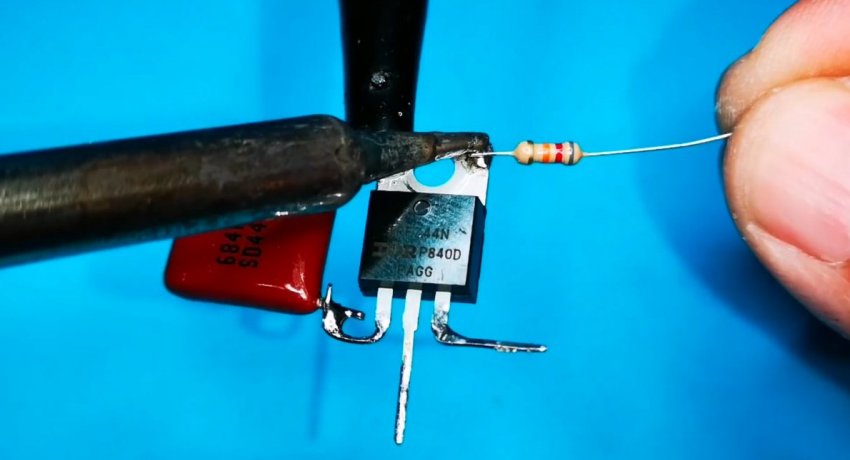

Закрепляем его в «третьей руке». К затвору и истоку припаиваем конденсатор. К истоку припаиваем резистор на 82 кОма. Далее две кнопки последовательно. Затем вторую кнопку подключаем через резистор 82 кОма к стоку. А к середине соединения кнопок припаиваем резистор 4,7 МОм и подключаем его к затвору. Данный «переменный резистор» включается в разрыв цепи нагрузки. И может управлять хоть светодиодной лентой: Хоть лампой накаливания: И даже электродвигателем: Чтобы прибавить яркость (или увеличить обороты мотора), необходимо нажать и удерживать верхнюю кнопку до тех пор, пока нужная яркость не появится. Чтобы уменьшить яркость, необходимо нажать на вторую кнопку и удерживать ее до нужных значений. Все изменения происходят очень плавно без каких-либо рывков. Принцип работы Принцип работы регулятора очень прост. При помощи кнопок конденсатор заряжается, либо разряжается. Так как он подключен паралельно затвору транзистора, то от него зависит насколько открыт полевой транзистор. Смотрите видео
