Светодиодная установка разноцветных световых эффектов без программирования своими руками - «Сделай сам»

Изготовление установки цветовых эффектов Припаяем провода от батареи к контроллеру зарядки. С...[/h]
Светодиодная установка разноцветных световых эффектов без программирования своими руками - «Сделай сам»




Изготовление установки цветовых эффектов

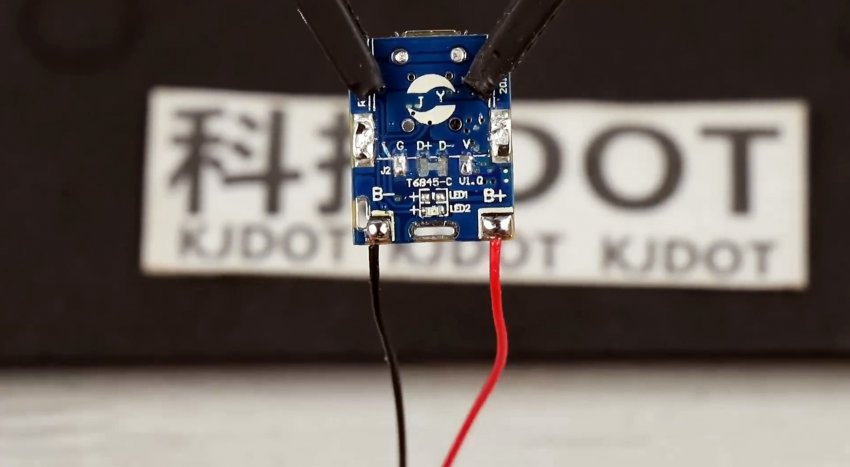

Припаяем провода от батареи к контроллеру зарядки.




С контроллера ленты снимаем термопленку.




Припаиваем провода питания от платы зарядки к контроллеру RGB WS2812b.




На плате RGB контроллера кнопки выполнены в виде гибких пластин. Отрываем их пинцетом. Далее припаиваем свои кнопки через провода.




К выходу контроллера RGB припаиваем провода идущие к ленте.




В корпусе делаем соответствующие отверстия под кнопки, разъем зарядки.




Устанавливаем в корпус все элементы, фиксируем клеем.




Из алюминиевого листа вырезаем прямоугольник по размерам корпуса.




На него приклеиваем разрезанные по ширине отрезки светодиодной ленты. Проводами соединяем отрезки. Припаиваем провода от контроллера.




Из оргстекла или плексигласа вырезаем прямоугольник.




Устанавливаем в корпус светодиодную матрицу и закрываем ее прямоугольником из оргстекла. Все фиксируем клеем.




Перед использованием заряжаем адаптером от сотового телефона.




Данная световая установка при своих скромных размерах дает отличный свет. Кнопками можно выбрать любой световой эффект.





Данная схема световой установки хороша тем, что может быть расширена на любой размер.


Наглядно работу можно оценить в видео ниже.
