Лайфхак: как найти деталь в КЗ без тепловизора, тем что есть под рукой - «Сделай сам»
При ремонте различной цифровой техники, профессиональные мастера используют тепловизор. Выглядит это так: на плату подается либо полное питание, либо с ограничением по току и напряжением порядка 1 В. Все зависит от конкретной задачи и узла который вышел из строя. В большинстве случаев, вышедшая из строя микросхема «уходит» в короткое замыкание и начинает греться. Так как деталей на плате может быть не одна сотня, трогать руками и выпаивать каждую просто так не получится. Да и нагрев ее может быть незначительным, и при проверке пальцем, повышенную температуру можно и не почувствовать. Как уже говорилось, мастер в этом случае использует тепловизор, что значительно упрощает задачу.

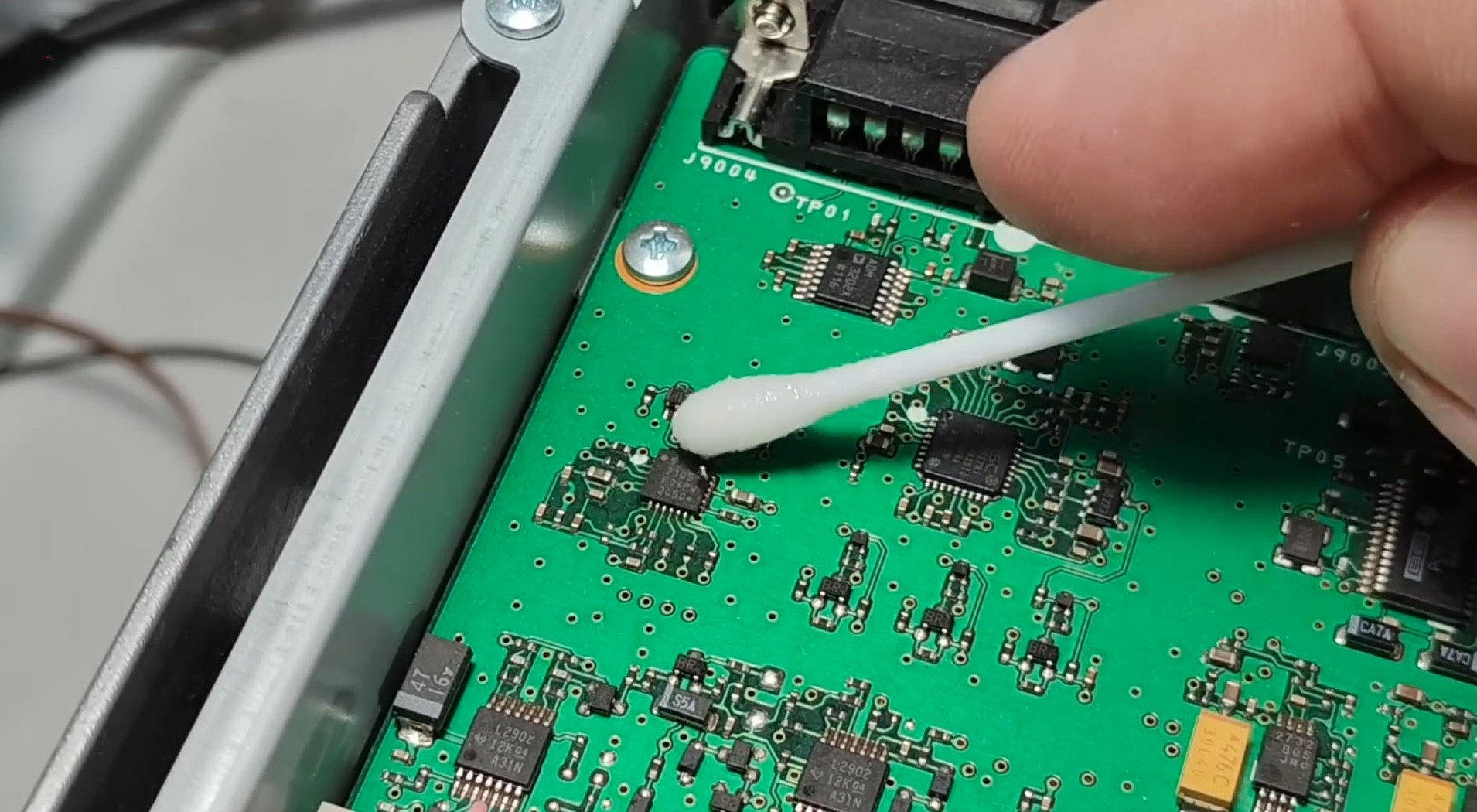

Спирт имеет свойства быстро испаряться с элементов, температура которых выше окружающей среды.
И вычислить проблемную микросхему не составит труда.

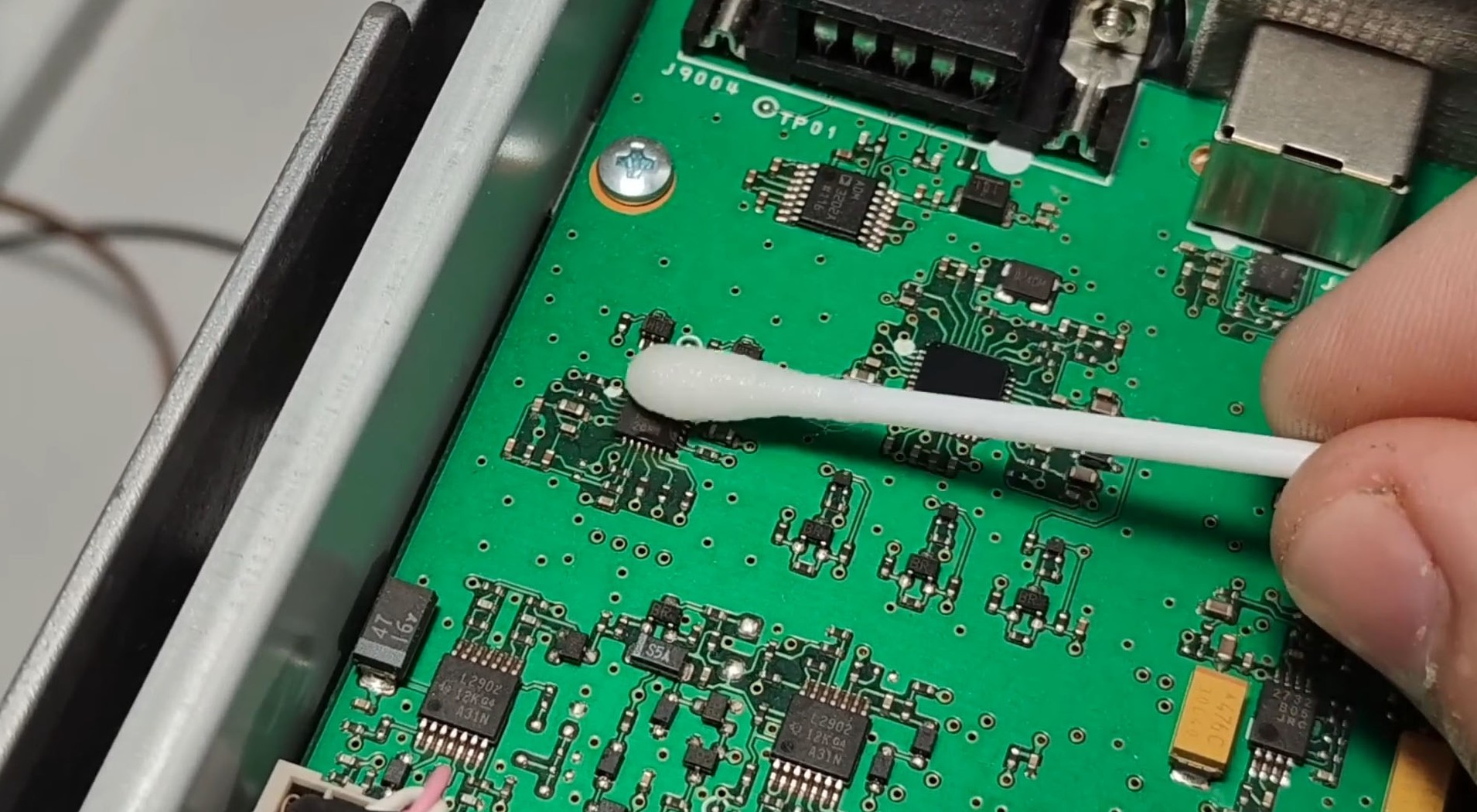

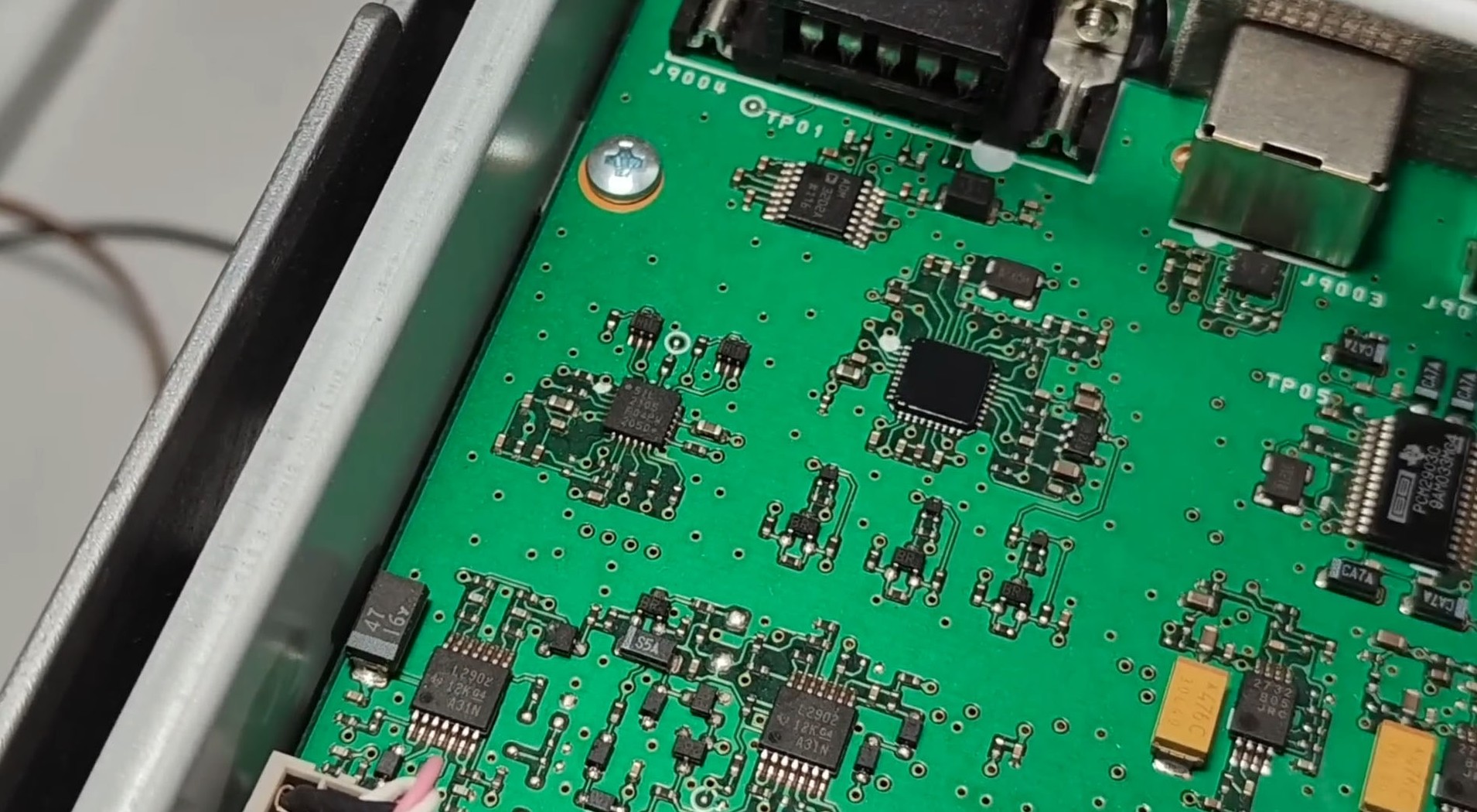

На фото видно, что спирт тут же испаряется, следовательно - микросхема в коротком замыкании, а значит подлежит замене.
Данный лайфхак был подчеркнут с видеоканала «Радиошериф», при ремонте трансивера.
