Как из трансформатора сделать устройство для быстрой проверки якоря электродвигателя - «Сделай сам»

изолента; двойной автоматический выключатель; провод; Процесс изготовления прибора На сердечнике трансформатора необходимо вырезать клин до катушки...[/h]
Как из трансформатора сделать устройство для быстрой проверки якоря электродвигателя - «Сделай сам»




изолента;
двойной автоматический выключатель;
провод;
вилка.

Процесс изготовления прибора

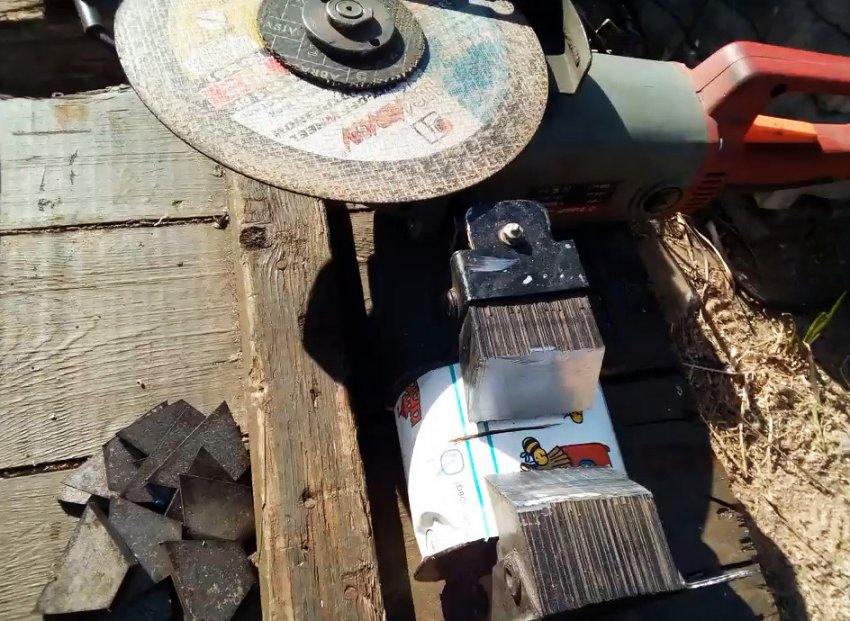

На сердечнике трансформатора необходимо вырезать клин до катушки.

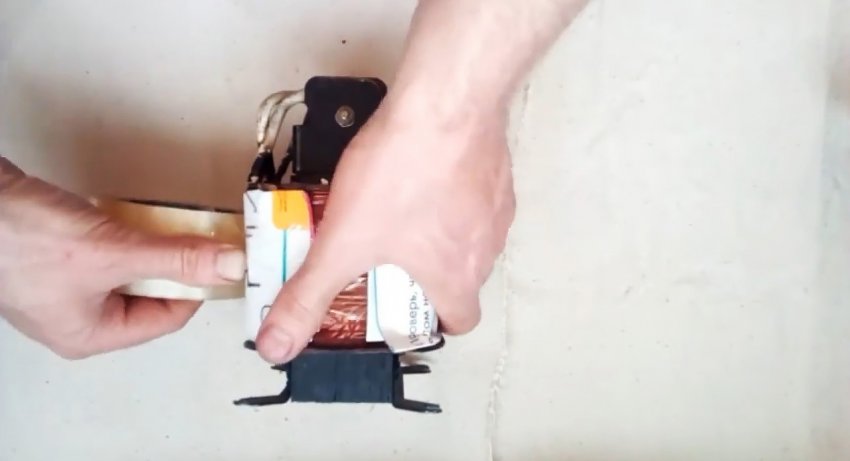

Он делается такой ширины, чтобы в него можно было помещать якорь. Для этого трансформатор зажимается в тисках. Чтобы не повредить обмотку, ее лучше завернуть парой слоев картона.

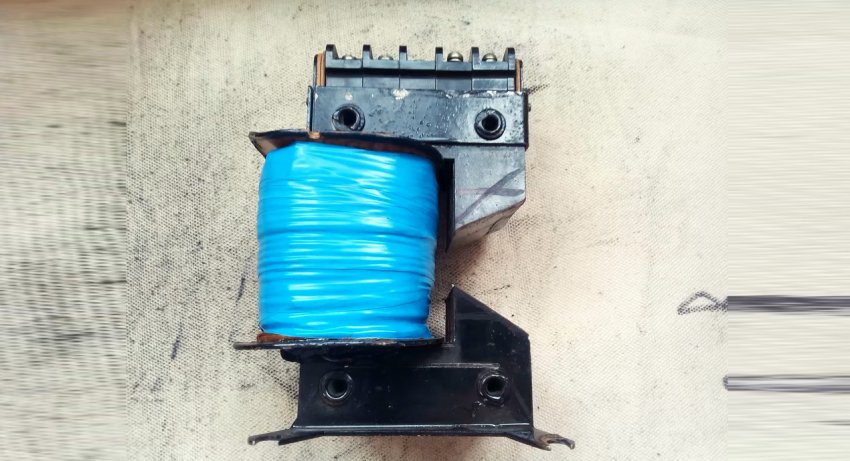

Затем обмотка заматывается изолентой. Дальше к трансформатору прикручивается провод с вилкой и выключателем.

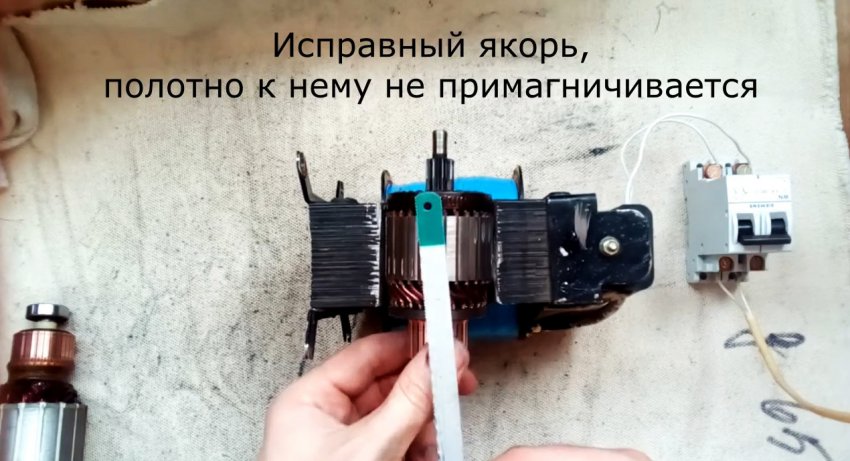

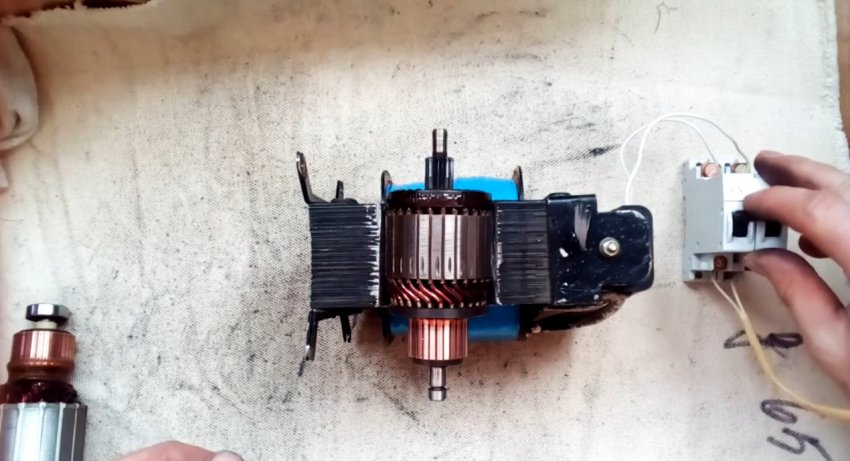

Если приложить на срез включенного в сеть трансформатора исправный якорь, то он не будет магнититься. Для проверки его следует полностью провернуть и исследовать магнетизм по всей поверхности.


Когда же ротор короткозамкнут, то при проворачивании на нем будут попадаться магнитные участки, притягивающие металлические предметы. В таком случае причина выхода двигателя со строя именно в якоре.



Также читайте статью, как можно проверить ротор двигателя при помощи мультиметра - https://sdelaysam-svoimirukami.ru/5260-polnaja-proverka-rotora-jelektrodvigatelja.html

Смотрите видео
