Как заменить термостат в холодильнике на цифровое термореле - «Сделай сам»
В этой статье я расскажу, как самостоятельно заменить вышедшее из строя аналоговое термореле в холодильнике ЗИЛ‑64Д на современное цифровое устройство. Пошагово разберу процесс диагностики, подключения и настройки — с объяснением ключевых нюансов, из‑за которых у меня сначала не всё получилось.

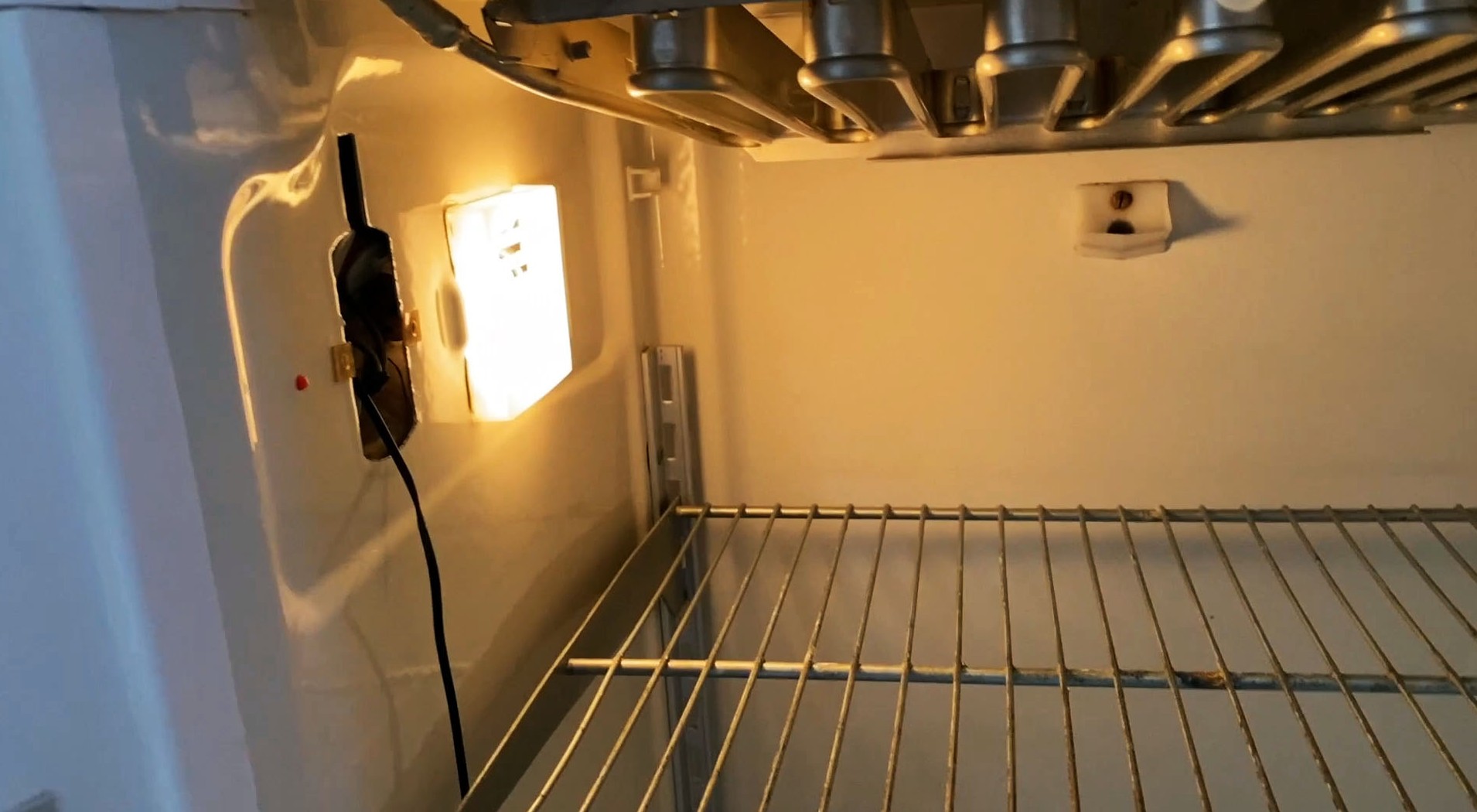

Осмотрев верхнюю часть и систему освещения, убедился, что остальные узлы в порядке. Механизм регулировки поворачивается, панель снимается — доступ к внутренним компонентам открыт.
Шаг 2. Выбор нового термореле

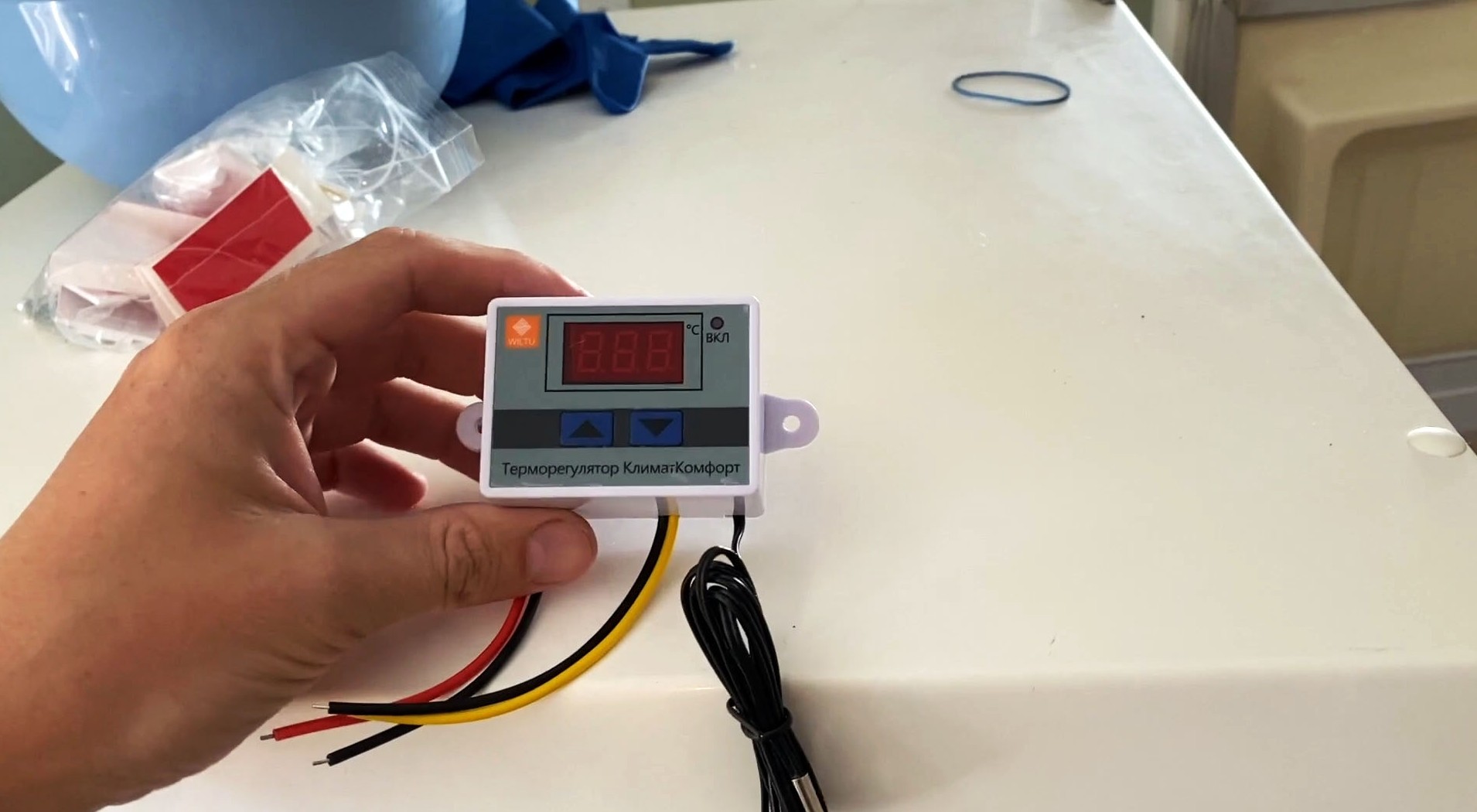

Старое реле было аналоговым: без индикации температуры, с ручной настройкой. Я решил заменить его на цифровое (XH-W3001 на 220 В) — у него есть дисплей, он точнее поддерживает заданный режим. Модель нового термореле будет указана в конце статьи (или в описании к сопутствующему видео).
Преимущества цифрового термореле:
- отображение текущей температуры в камере;
- точная настройка температуры включения/выключения;
- более стабильное поддержание режима.
Шаг 3. Теория подключения
Чтобы правильно подключить новое реле, важно понимать разницу в схемах.
Аналоговое реле:
- встраивается в фазовый провод;
- механически разрывает цепь при достижении заданной температуры;
- на вход и выход идут фаза и ноль, нагрузка управляется разрывом фазы.
Цифровое реле:
- требует отдельного питания (фаза и ноль) для электронной платы;
- через контакты реле пропускается только фазовый провод, идущий к компрессору;
- нулевой провод к компрессору идёт напрямую, без разрыва.

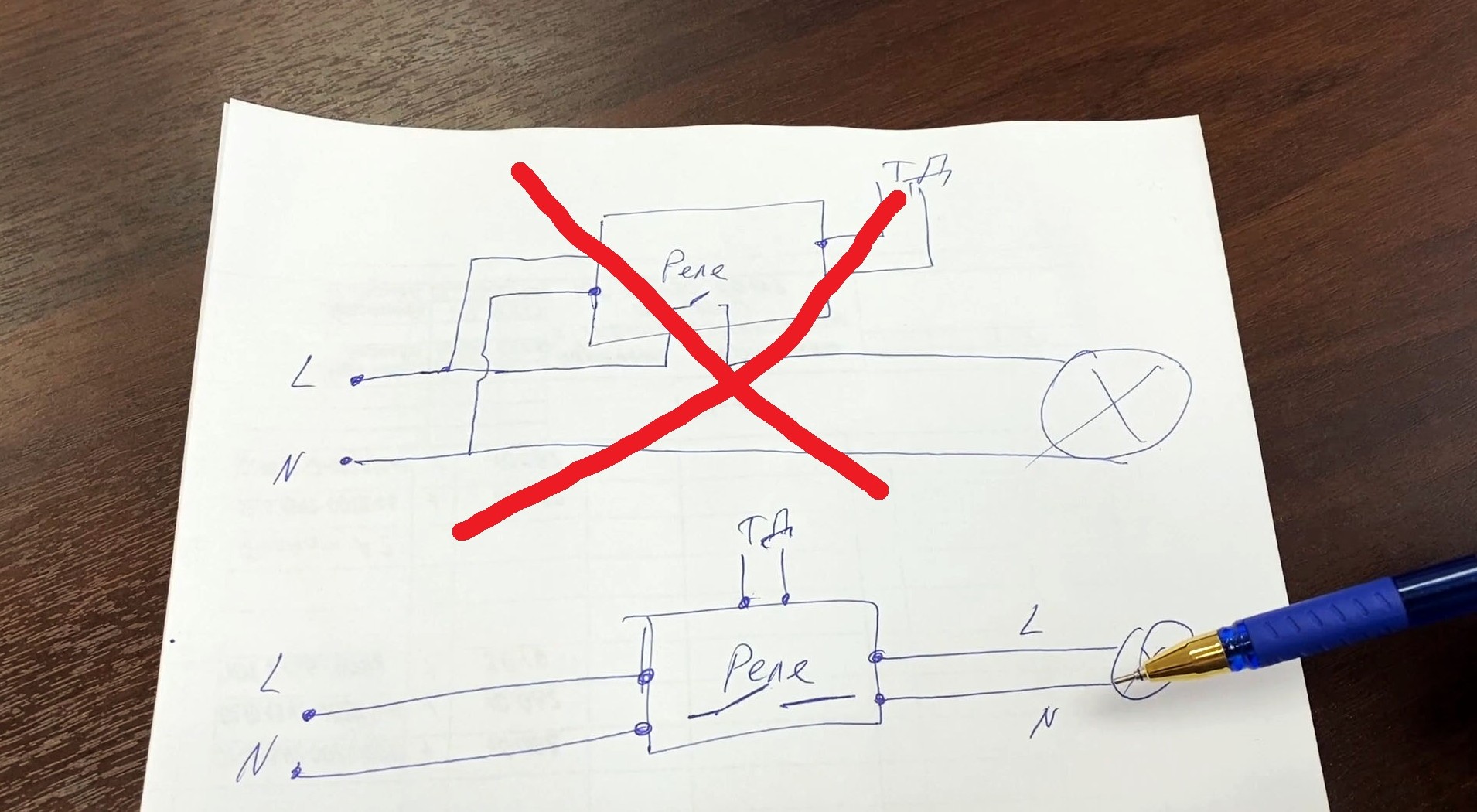

Простая схема подключения («для чайников»):
На вход реле подаём фазу и ноль — это питание для электронной части.
Фазовый провод от сети пропускаем через реле к компрессору — так управляем нагрузкой.
Ноль к компрессору подключаем напрямую, минуя реле.
Шаг 4. Практический монтаж
1. Подготовка места установки:

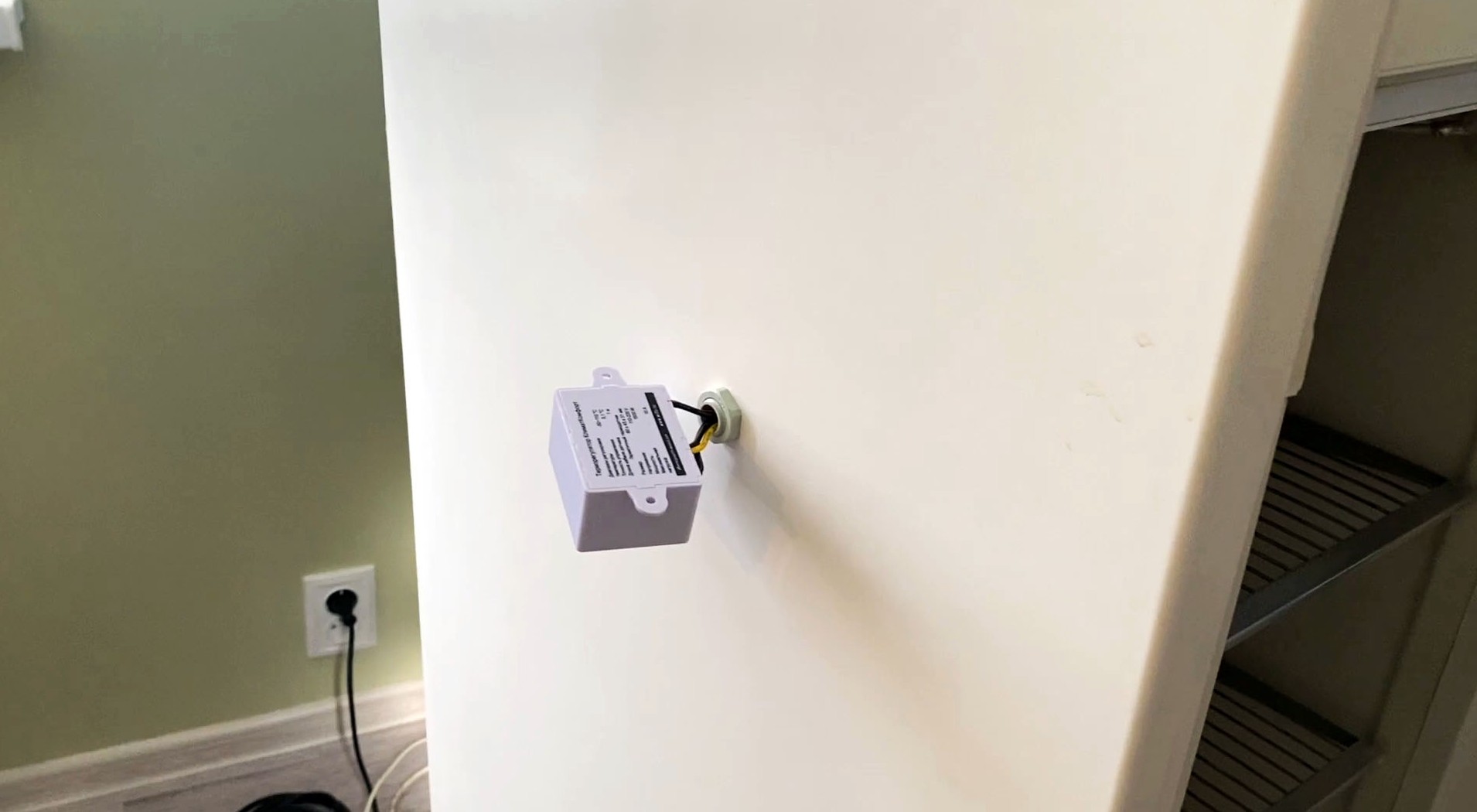

Проделал отверстие для термодатчика в зоне охлаждения — именно там нужно измерять температуру.
Вывел провода через обшивку: снял защитный кожух, просверлил отверстие, протянул кабель питания термореле. Провод уже проведён к двигателю — остаётся только подключить.
2. Установка термодатчика:

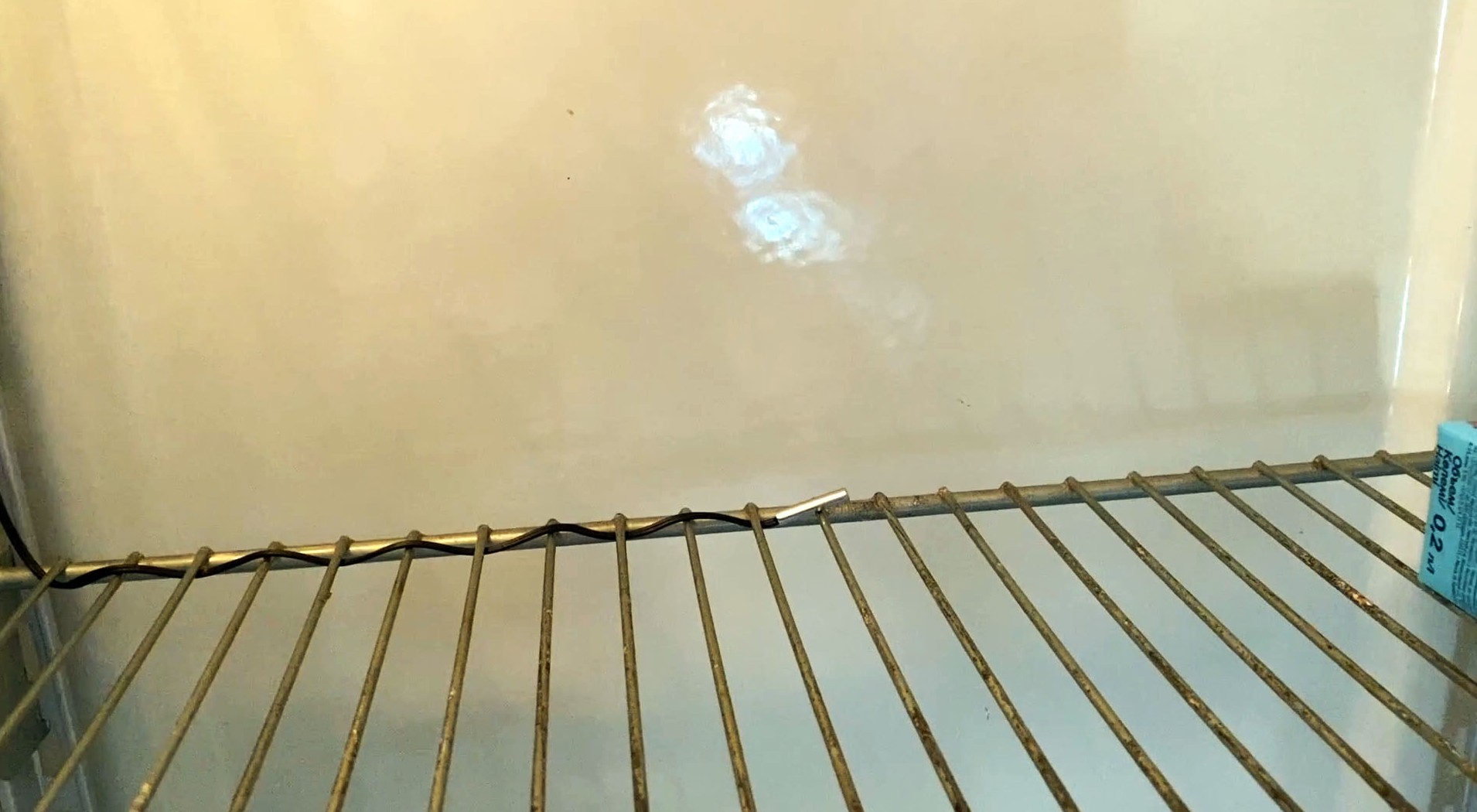

Расположил датчик в центре зоны охлаждения: так он будет точно фиксировать температуру.
Зафиксировал выводы, обеспечил герметичность соединения.
3. Подключение термореле:

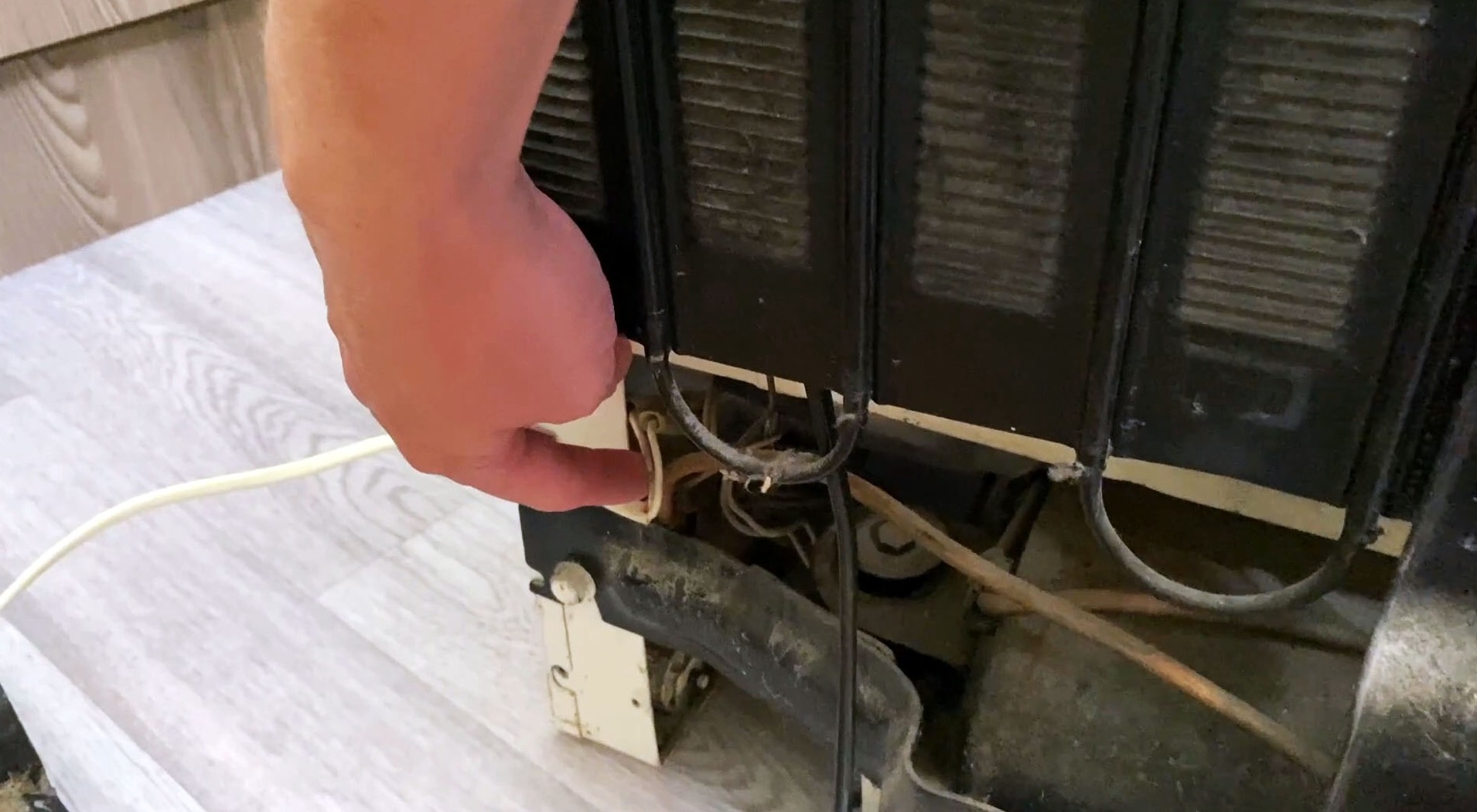

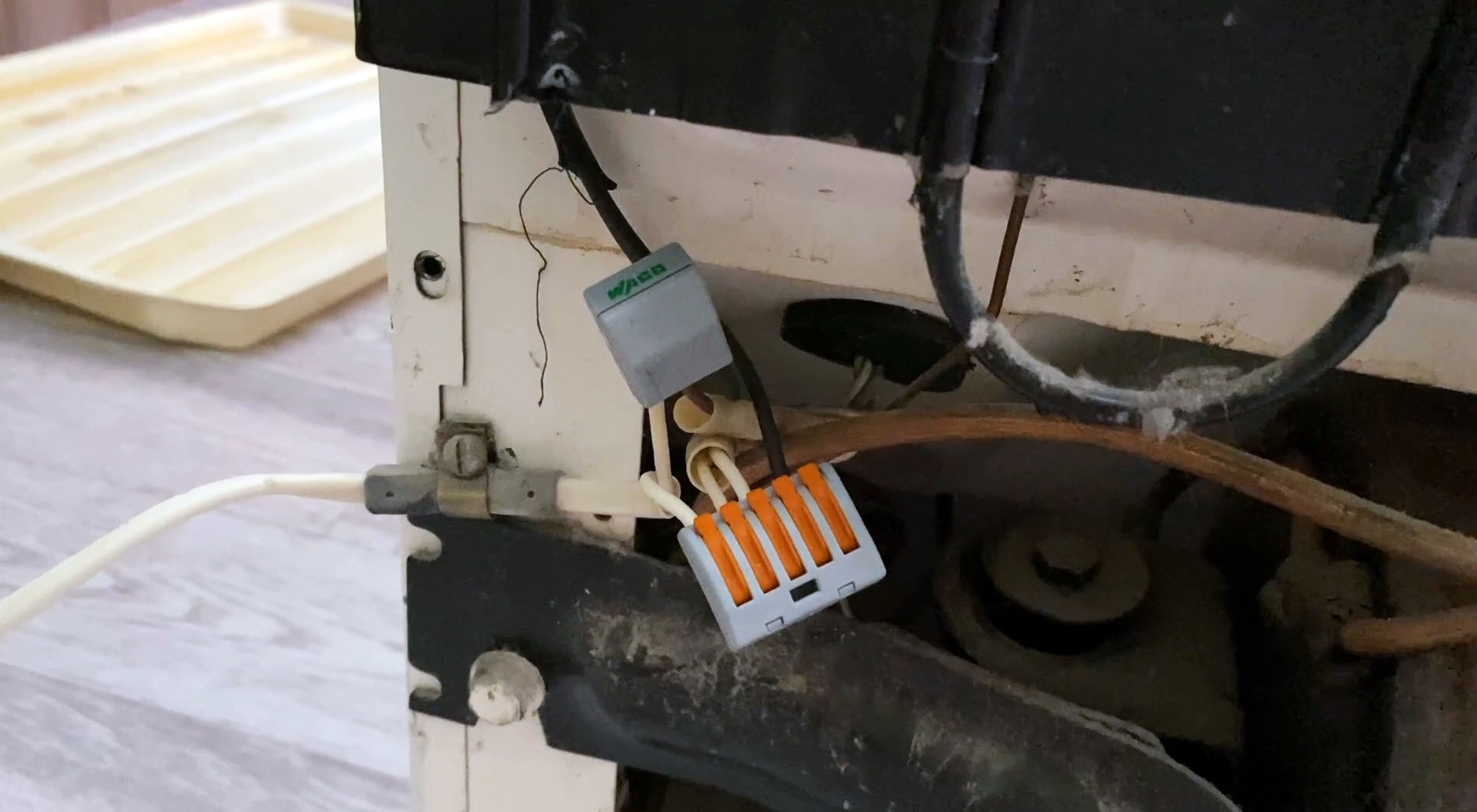

Подключил питание реле (фаза и ноль) к сети. Фазовый провод от сети пустил через реле к компрессору. Ноль к компрессору провёл напрямую.

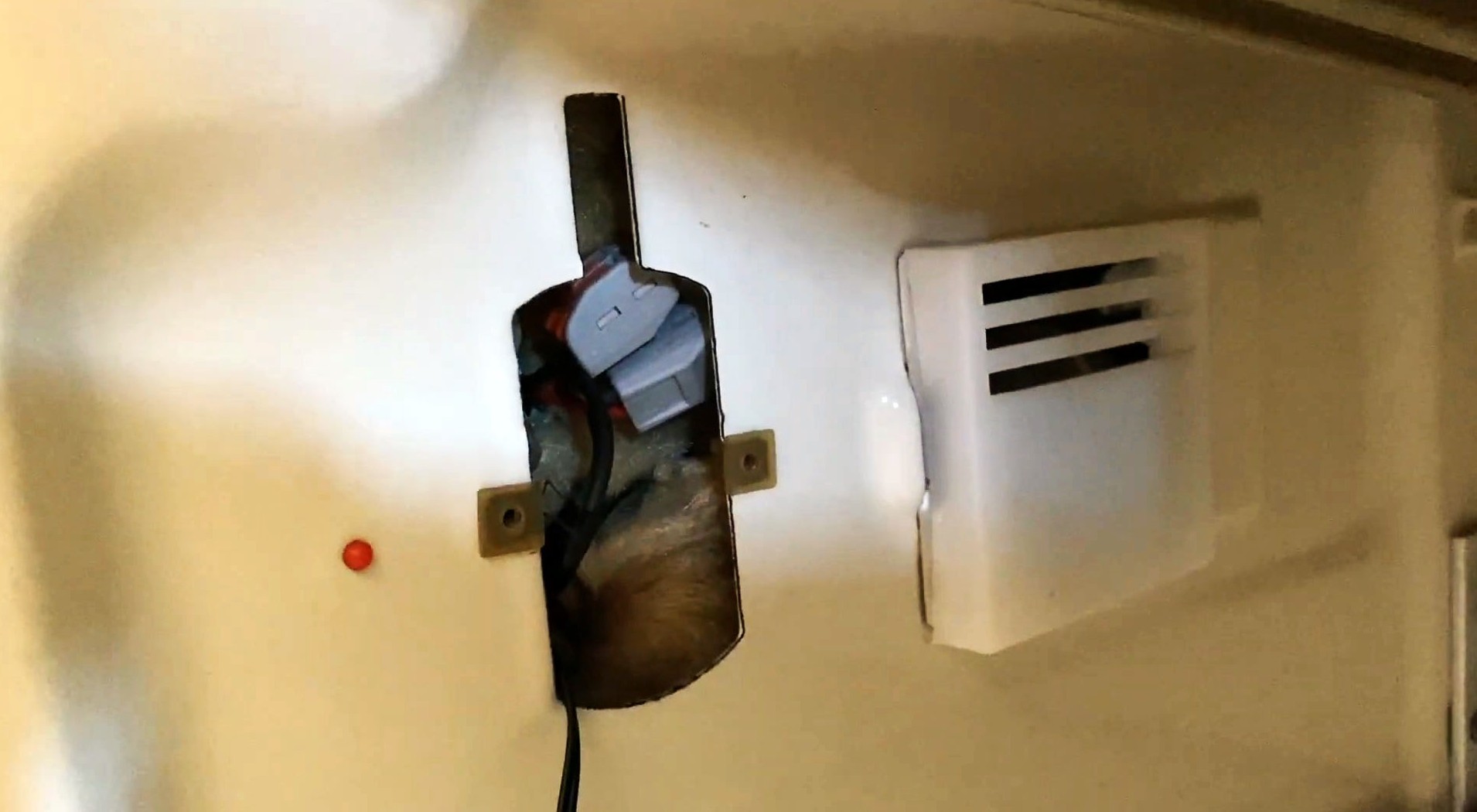

Все соединения выполнил в надёжных клеммниках — место для монтажа ограничено, но всё поместилось.
Важный нюанс: сначала у меня ничего не работало. Причина оказалась простой: я пытался пустить через реле и фазу, и ноль нагрузки. На самом деле через реле должна идти только фаза — ноль подключается напрямую. После исправления схема заработала.
4. Финальная сборка:
Убрал все провода внутрь корпуса, аккуратно их уложил. Закрыл панели, закрепил крышки.
Проверил герметичность соединений и надёжность креплений.
Шаг 5. Тестирование и настройка

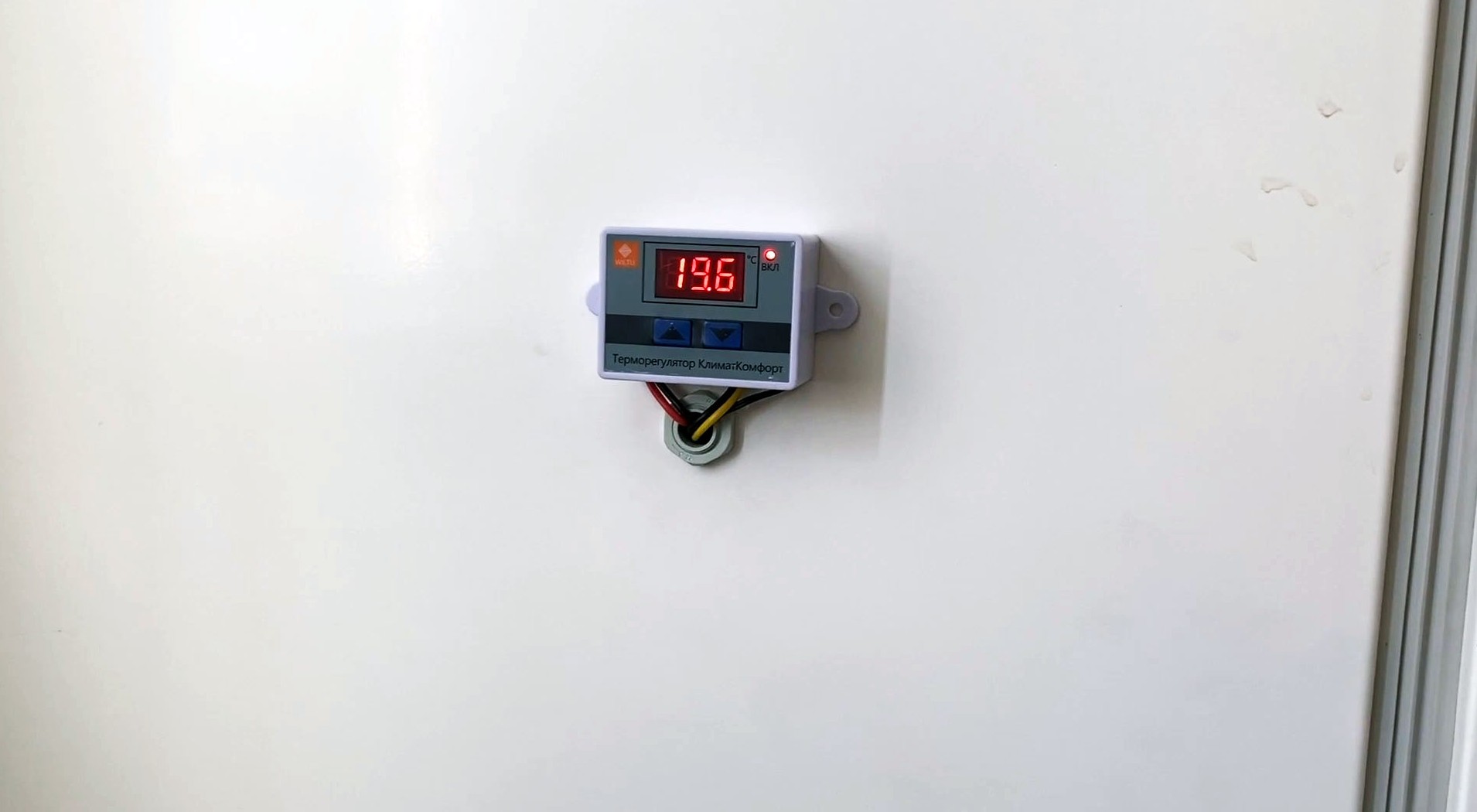

После сборки включил холодильник в сеть. Термореле показало текущую температуру в камере. Настроил параметры:
- температура включения: +5 ∘C;
- температура выключения: +2 ∘C.
Запустил пробный пуск. Компрессор включается и выключается чётко по заданным значениям, датчик показывает реальную температуру в камере. Режим поддерживается стабильно, отклонений нет.
Заключение

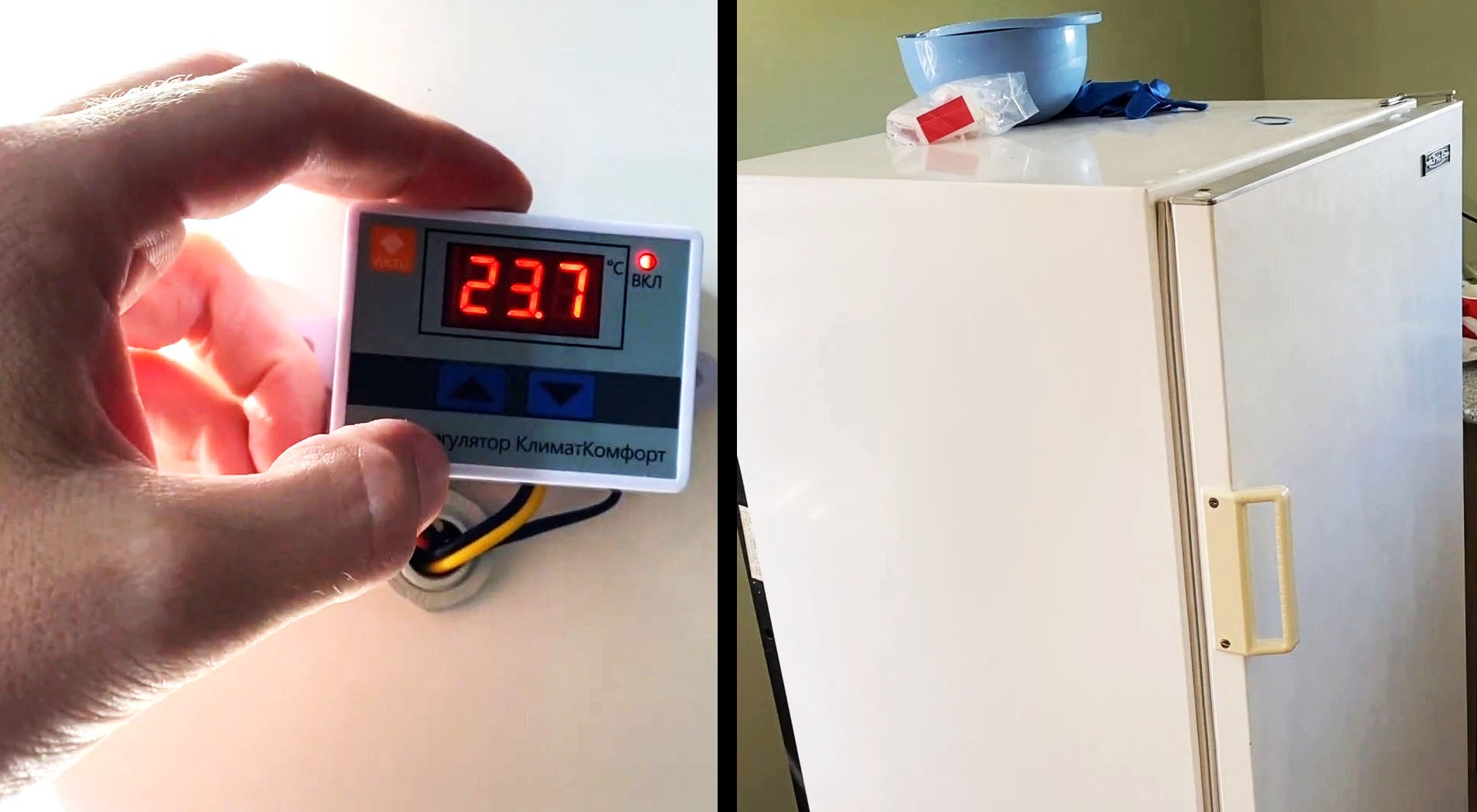

Холодильник ЗИЛ‑64Д снова в строю. Цифровой терморегулятор работает надёжно, температура держится в диапазоне от +2 до +5 ∘C — такой режим отлично подходит для дачи.
Итоги ремонта:
- удалось восстановить работу холодильника без замены основных узлов;
- повышена точность поддержания температуры;
- появилась возможность контролировать текущую температуру по дисплею.
Советы для тех, кто будет повторять:
- внимательно изучите схему подключения перед монтажом;
- не путайте фазный и нулевой провода — это частая ошибка;
- обеспечьте герметичность соединений, особенно в зоне охлаждения;
- проверьте работу компрессора после настройки — он должен включаться/выключаться по заданным параметрам.
Модель цифрового термореле: XH-W3001 на 220 В.
Если у вас остались вопросы по ремонту или настройке — задавайте в комментариях!
