Как сделать схему управления двигателем. Включение и реверс двумя кнопками - «Сделай сам»

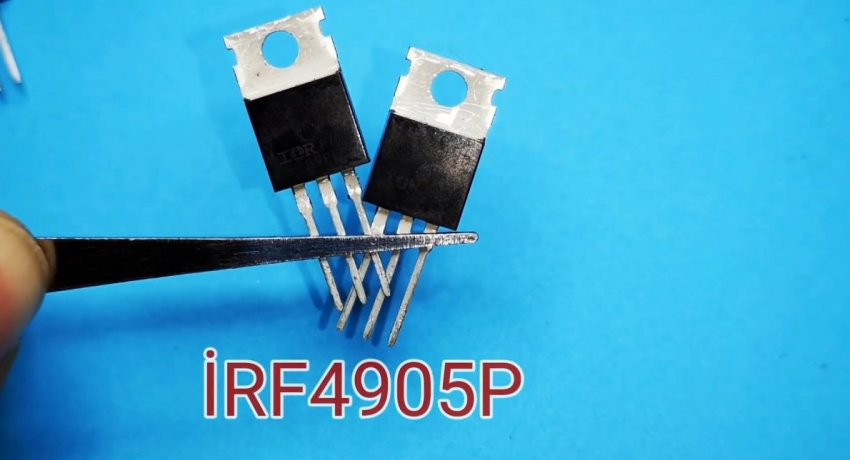

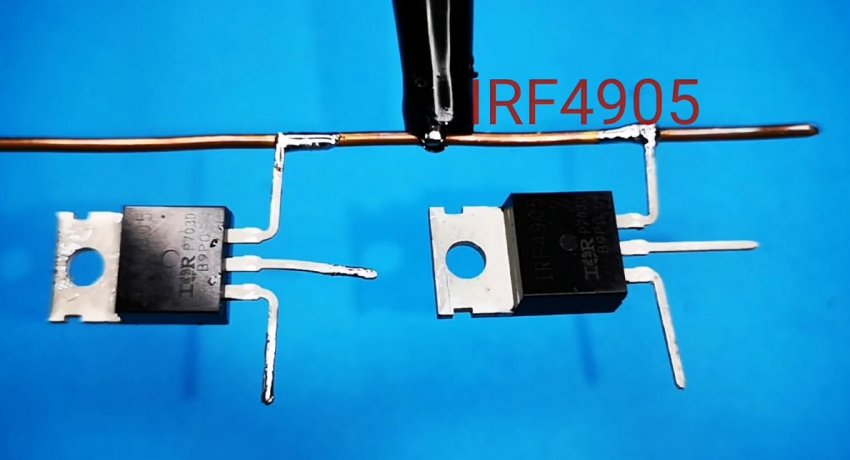

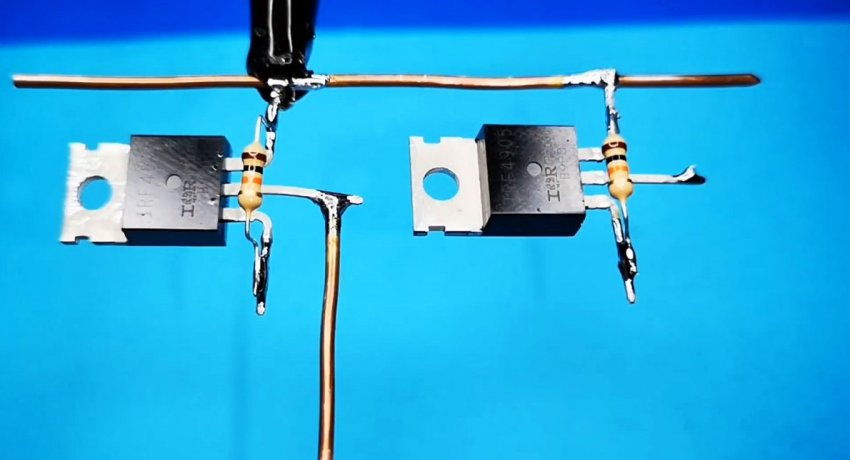

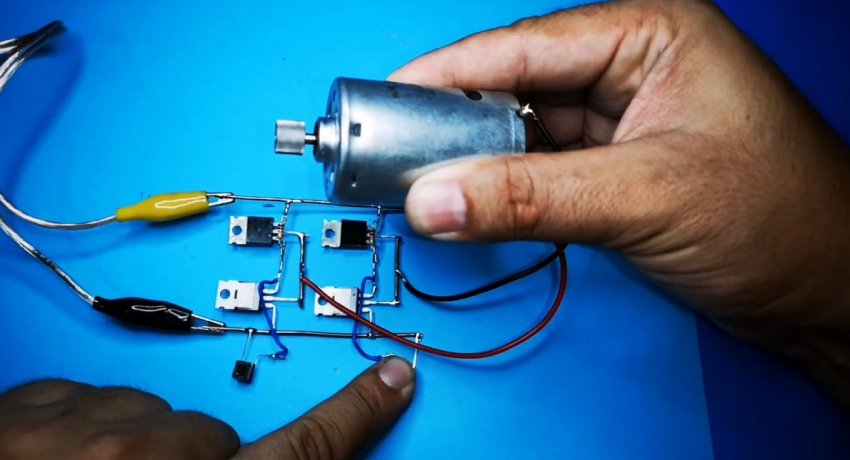

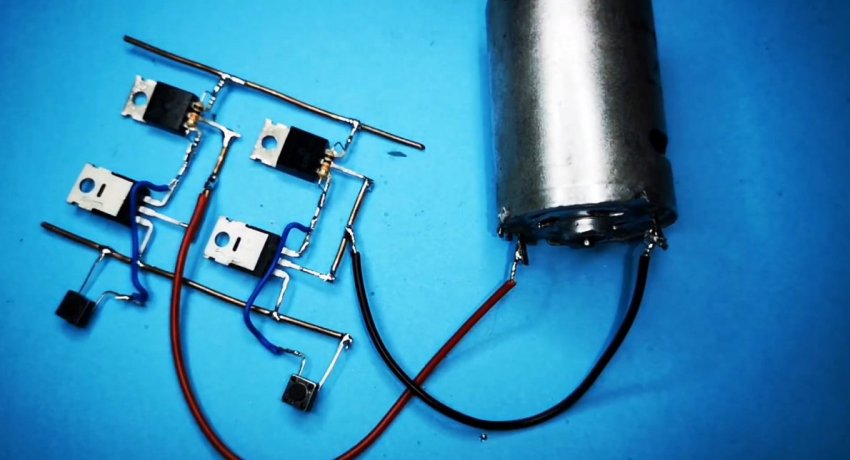

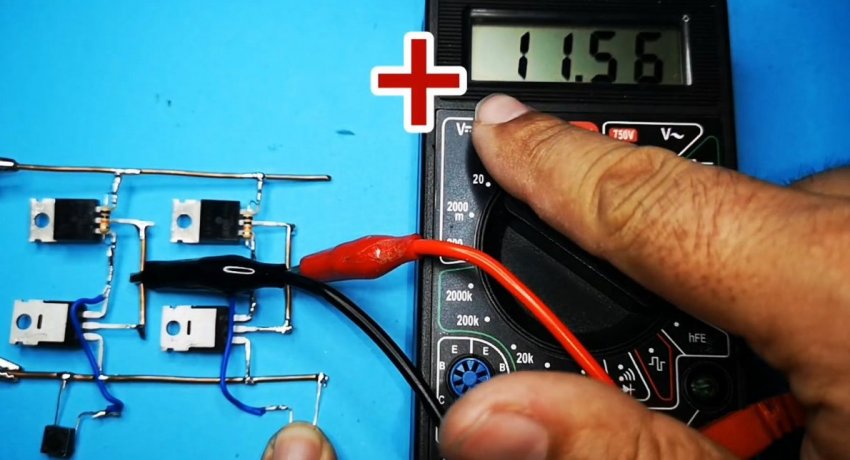

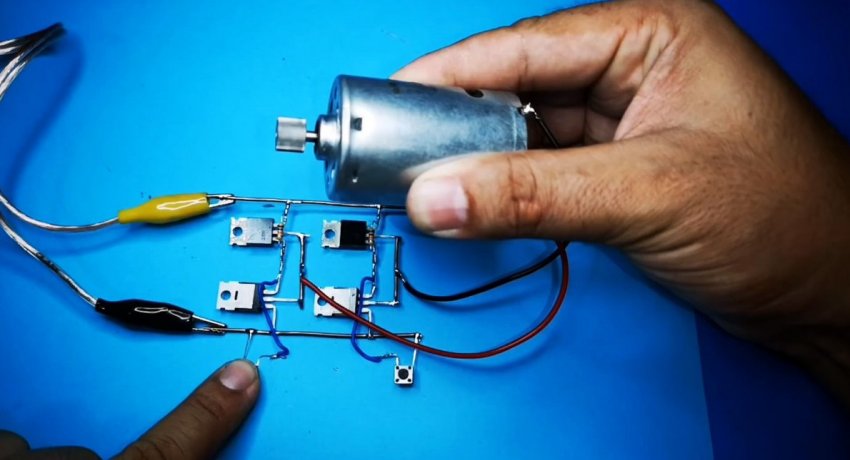

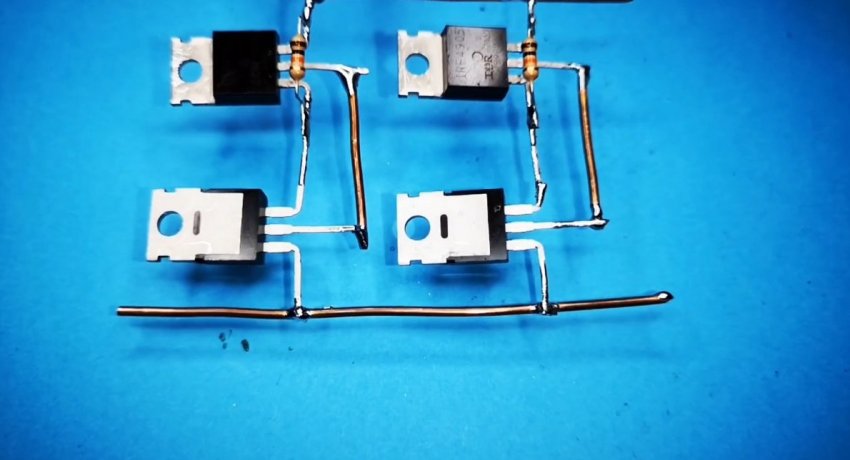

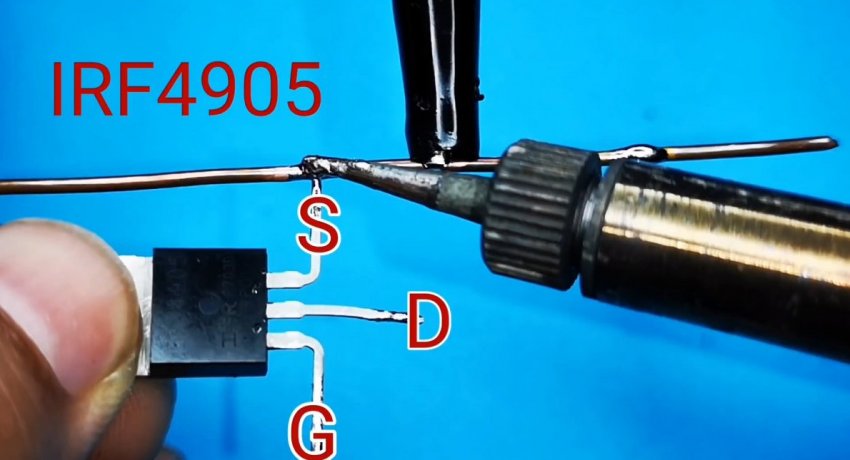

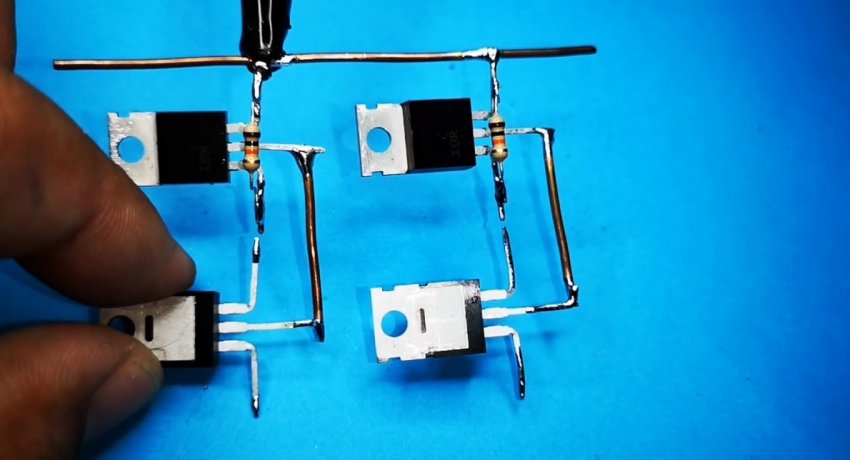

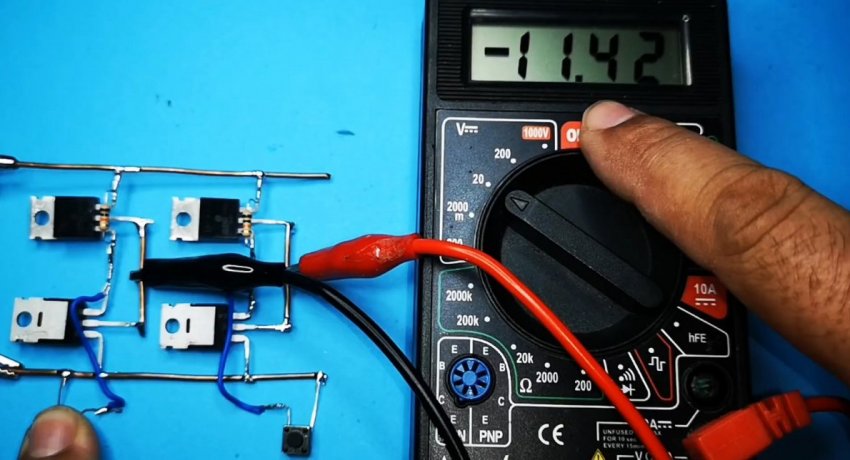

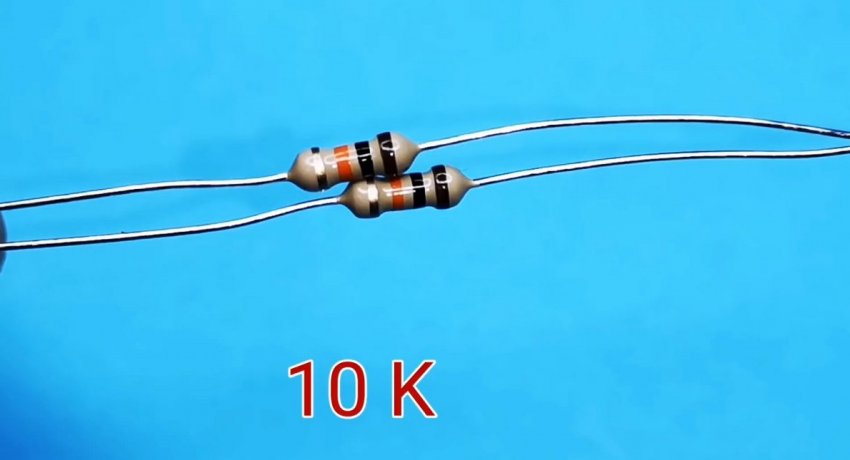

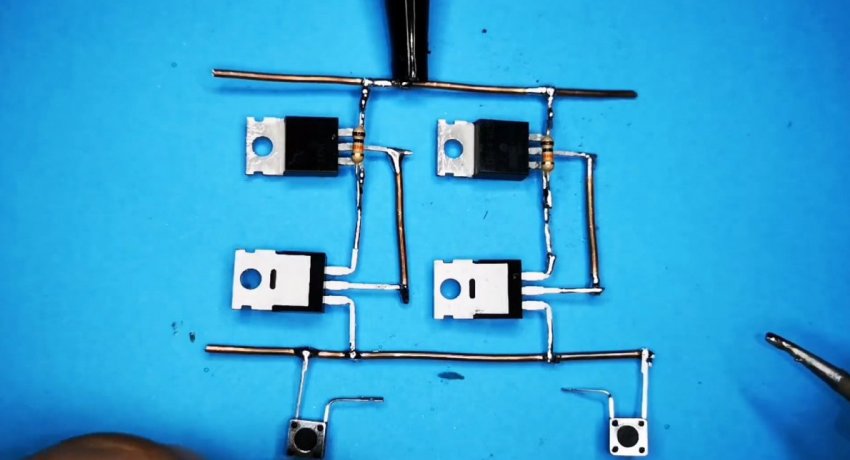

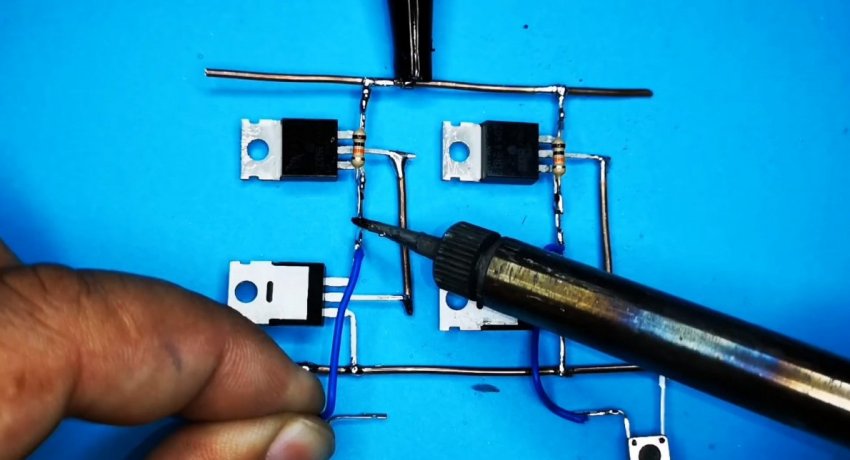

Транзисторы IRF4905P - 2 штуки - http://ali.pub/5d9jbz Резисторы 10 кОм - 2 штуки. Схема Как видно из схемы, используются транзисторы разной проводимости, которые включены между собой в единый мост. Визуально схему можно разделить на левую и правую стороны, которые по строению своему идентичны друг другу. Изначально все верхние транзисторы открыты, а нижние заперты. В результате на оба контакта мотора подается плюс с питания. В результате чего вал двигателя неподвижен. Стоит только нажать, скажем, левую кнопку, как верхний транзистор в ее цепи закроется, а нижний откроется. В результате чего на одном из контактов двигателя появиться минус питания, двигатель заработает. Если кнопку отпустить, мотор остановиться. А если нажать правую кнопку, то мотор закрутиться в другую сторону. Изготовление схемы управление электродвигателем постоянного тока Из толстой медной проволоки сделаем шину питания. Припаяем транзисторы истоками. Между истоками и затворами припаяем по резистору. Далее припаяем нижний ряд транзисторов. Для удобства включения перевернем их. Припаяем кнопки на нижнюю шину питания. Соединим проводами вторые вывода. Подключим питание 12 В и мультиметр вместо двигается. И попробуем сначала нажать на одну кнопку. Затем на вторую. Полярность изменилась, значит схема работает. Пробуем с электромотором. Крутиться в одну сторону. Затем в другую. Такое устройство вполне найдет достойное применение в быту. Смотрите видео
