Схема реверсивного управления электродвигателем двумя тактовыми кнопками - «Сделай сам»

Транзисторы работают в ключевом режиме и включаются последовательно с нагрузкой, которой является маломощный электродвигатель М постоянного тока. При нажатии на кнопку Кл1 плюс источника питания поступает на один...
Схема реверсивного управления электродвигателем двумя тактовыми кнопками - «Сделай сам»


Схема реверсивного управления электродвигателем двумя тактовыми кнопками - «Сделай сам»

Транзисторы работают в ключевом режиме и включаются последовательно с нагрузкой, которой является маломощный электродвигатель М постоянного тока. При нажатии на кнопку Кл1 плюс источника питания поступает на один из выводов электродвигателя и через резистор R1 – на базу транзистора Т1. Последний открывается, через электродвигатель М протекает ток и его ротор начинает вращаться. Одновременно начинает светиться светодиод Сд1, ток через который ограничивается резистором R3.


При замыкании кнопки Кл2 ровно таким же образом работает второе плечо и поставленный ему в соответствие индикаторный светодиод. Отличие состоит в том, что ток через электродвигатель М протекает в противоположном направлении. Соответственно, его ротор вращается в другую сторону.


Максимальный ток через транзисторы Т1, Т2 ограничивается сопротивлением электродвигателя М. Конденсатор С выполняет функции элемента защиты от перенапряжений в момент коммутации.


Элементная база


Устройство собирается на следующих компонентах:
  • двух транзисторах ВС547 (цоколевка представлена далее) - http://alii.pub/5l6vyg
  • конденсаторе номиналом 100 нФ - http://alii.pub/5n14g8
  • трех резисторах с сопротивлением 220 Ом - http://alii.pub/5h6ouv
  • двух светодиодах красного и зеленого цветов свечения с рабочем током до 50 мА - http://alii.pub/5lag4f
  • двух кнопках на замыкание без фиксации - http://alii.pub/5nnu8o


Монтаж и наладка

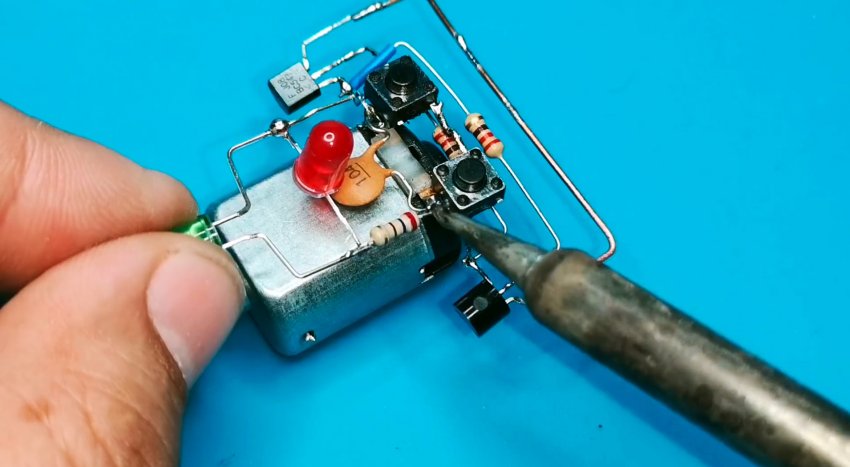

Из-за небольшого количества компонентов монтаж может быть выполнен на весу с пайкой выводов радиодеталей друг на друга и использованием в качестве несущей платформы электродвигателя. Выводы элементов в местах пересечения друг с другом следует защитить кембриками.


Припаиваем конденсатор в начале в полюсам двигателя.


https://sdelaysam-svoimirukami.ru/uploads/posts/2021-07/1625378319_shema-reversnogo-upravlenija-jelektrodvigatelem-dvumja-taktovymi-knopkami.jpg[/img]

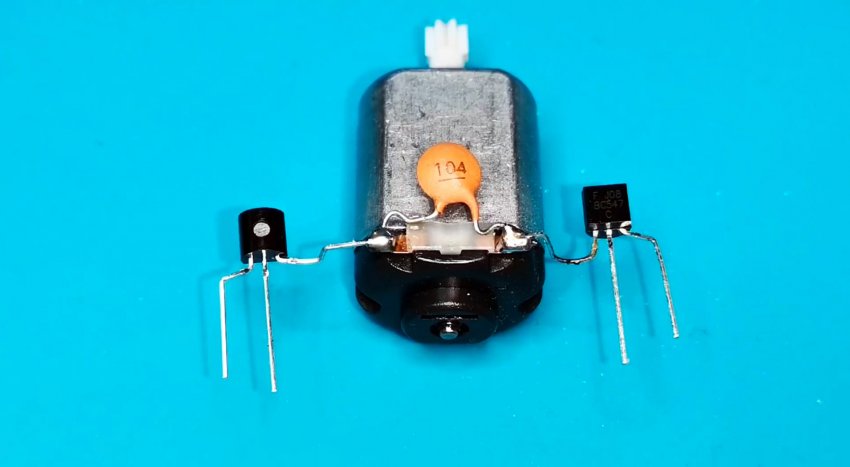

Формуем вывода транзисторов и припаиваем по схеме.

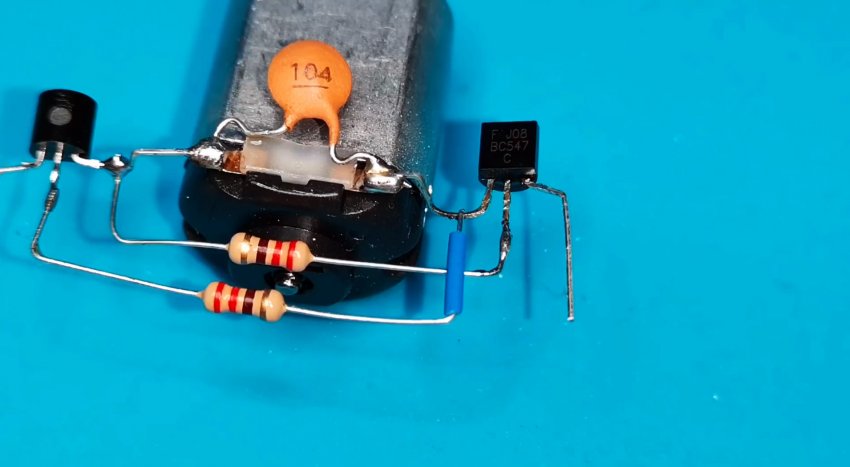

Припаиваем резисторы. Вывод одного изолируем кембриком.

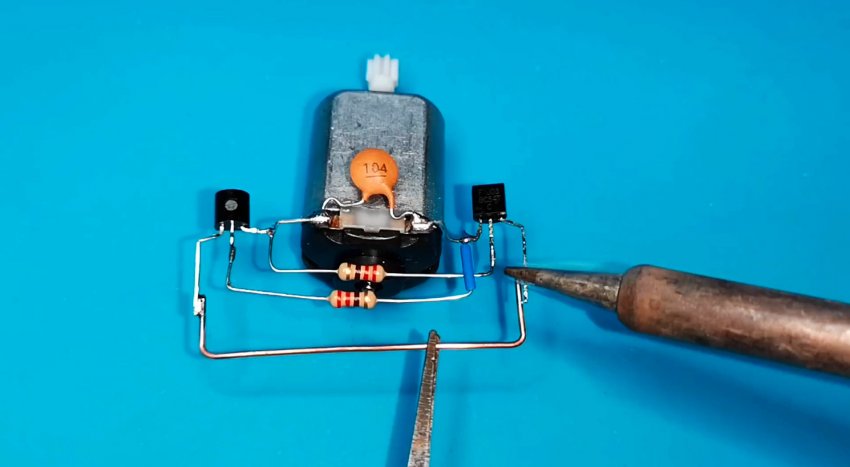

Шину сделаем из куска медной проволоки.

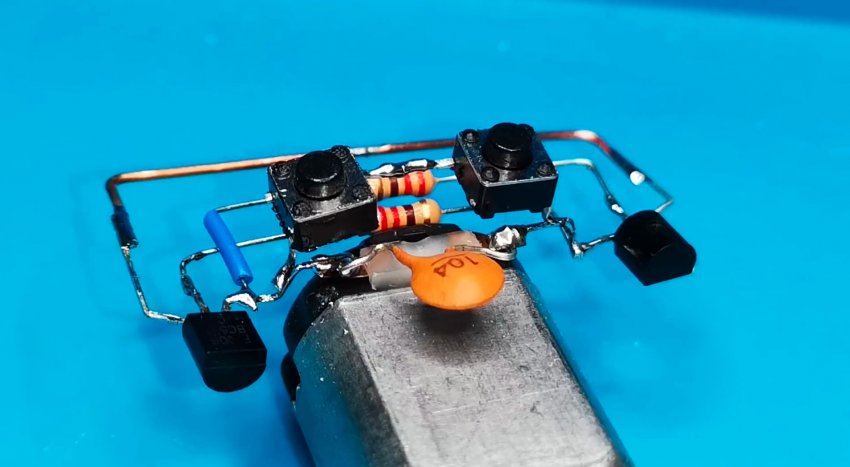

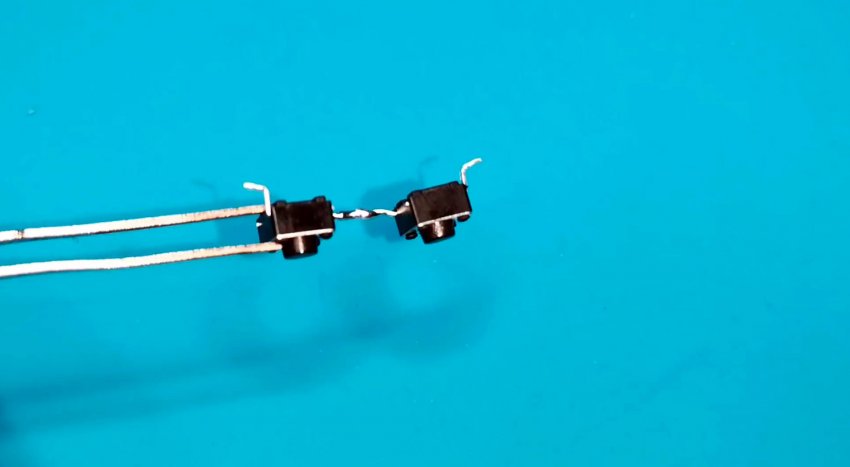

Соединяем кнопки последовательно и припаиваем.

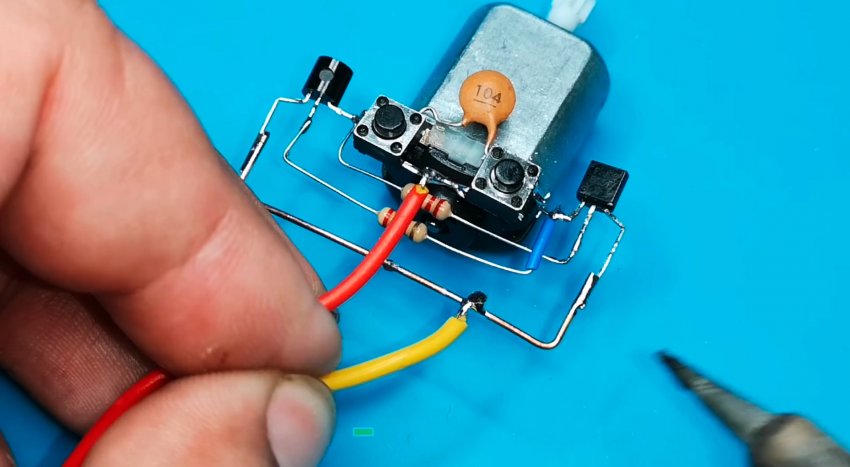

Подключаем провода питания.

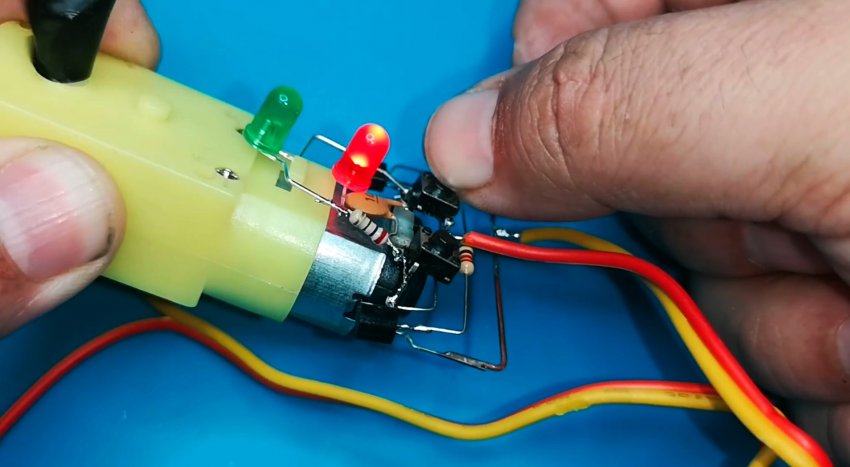

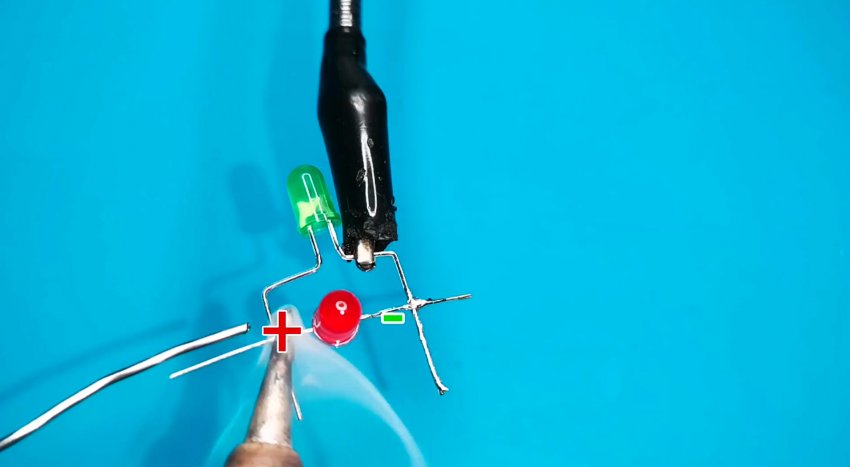

Соединяем светодиоды паралельно и подключаем к семе через резистор.

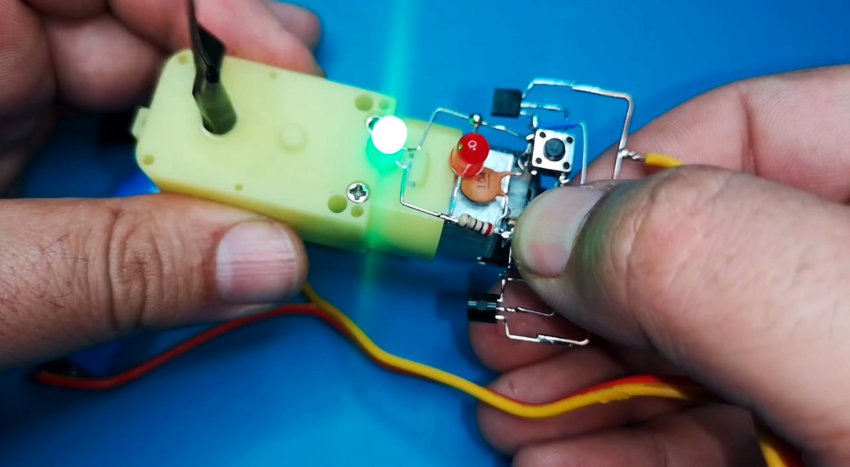

Устройство не требует наладки и при правильной сборке начинает функционировать немедленно после подключения питания и нажатия на одну из управляющих кнопок.
