Несложная схема защиты от короткого замыкания - «Сделай сам»

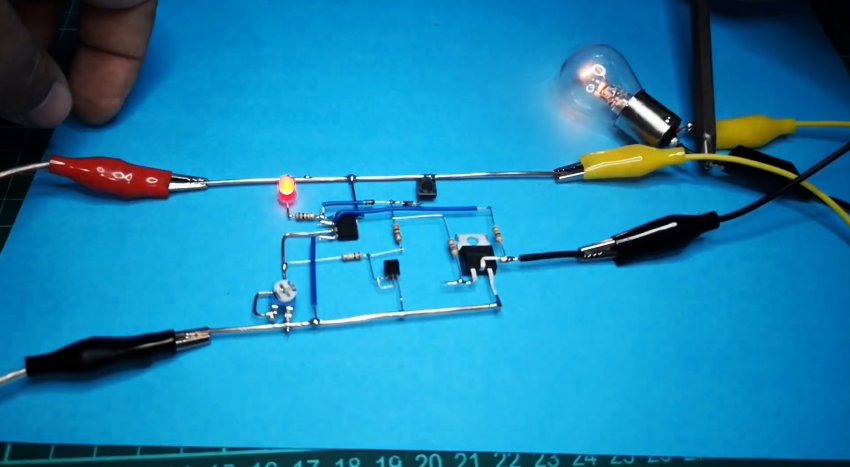

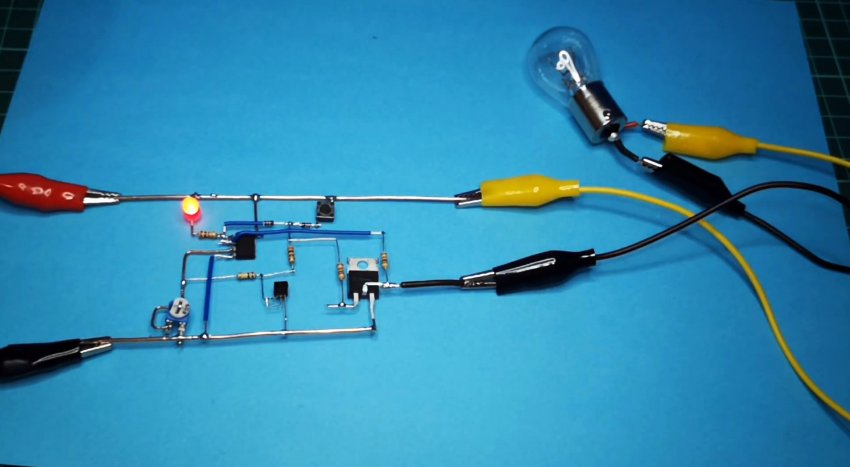

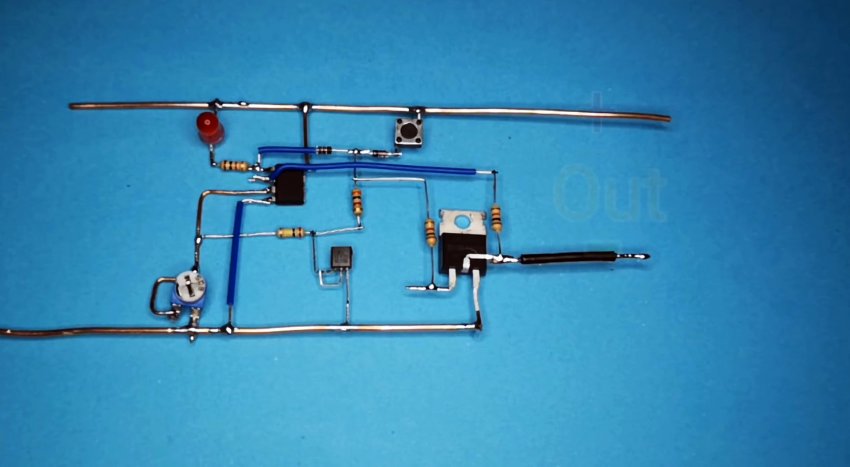

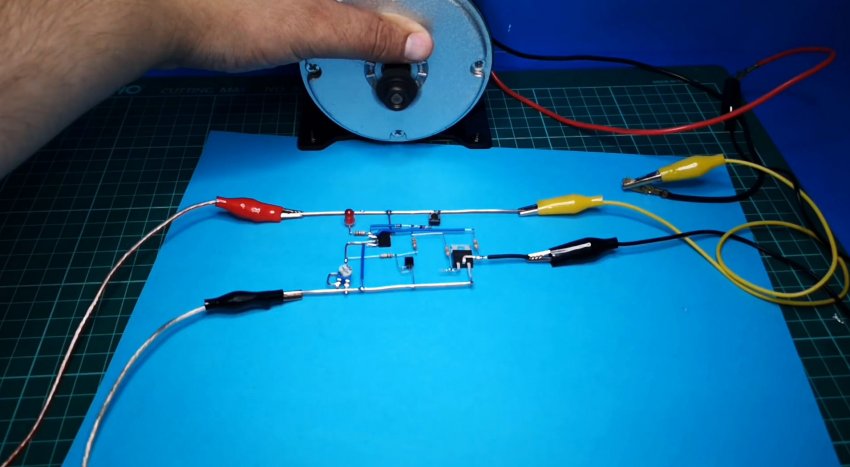

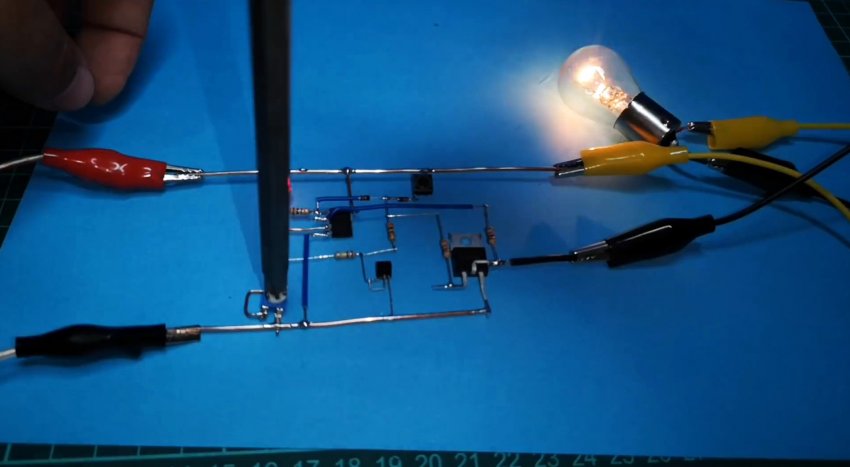

Устройство защиты состоит из ключа на транзисторе, который коммутирует нагрузку с источником тока. Транзистором в свою очередь управляет операционный усилитель, собранный на микросхеме LM358, который берет данные с нагрузки и стабилизатора напряжения, собранного на TL431. Переменным резистором задается порог срабатывания. Как только на нагрузке напряжение упадет ниже порога срабатывания, операционный усилитель закроет ключ и нагрузка обесточится. Изготовление устройства защиты от короткого замыкания Схема собирается навесным монтажом. В роли шин питания использованы толстые металлические проводники. Слева вход питания с блока, справа выход на нагрузку. Проверка в работе и настройка Подключаем схему в цепь. В роли нагрузки используется лампа накаливания. В роли источника - регулируемый источник постоянного тока на напряжение 5-15 В. Пока устройство выключено - горит светодиод. Если нажать на кнопку, а лампа не загорится, значит на переменном резисторе установлен слишком большой порог. Нужно взять отвертку и выставить нужный. Теперь если нажать на кнопку, то загорится лампочка. Схема работает. Стоит только замкнуть вывода лампы, как устройство тут же отключит ее от питания. И будет ждать повторного включения кнопкой. Одна полезная функция схемы Данная схема может не только работать зажитой от КЗ, но и зажитой от чрезмерной нагрузки двигателя. Для наглядности подключим двигатель постоянного тока вместо лампы накаливания. Нажмем на кнопку, вал мотора крутится как надо. Теперь, если затормозить вал двигателя пальцем, в цепи «просядет» напряжение и устройство отключит двигатель, тем самым защитив его и источник питания. Данная функция может быть крайне полезной для различных целей. Смотрите видео Подробную сборку и испытание устройства смотрите ниже: Как сделать простейший драйвер для двигателя старого HDD - https://sdelaysam-svoimirukami.ru/7804-kak-sdelat-prostejshij-drajver-dlja-dvigatelja-starogo-hdd.html
