Универсальный LCR-метр на Arduino - «Сделай сам»

Универсальный LCR-метр на Arduino - «Сделай сам»

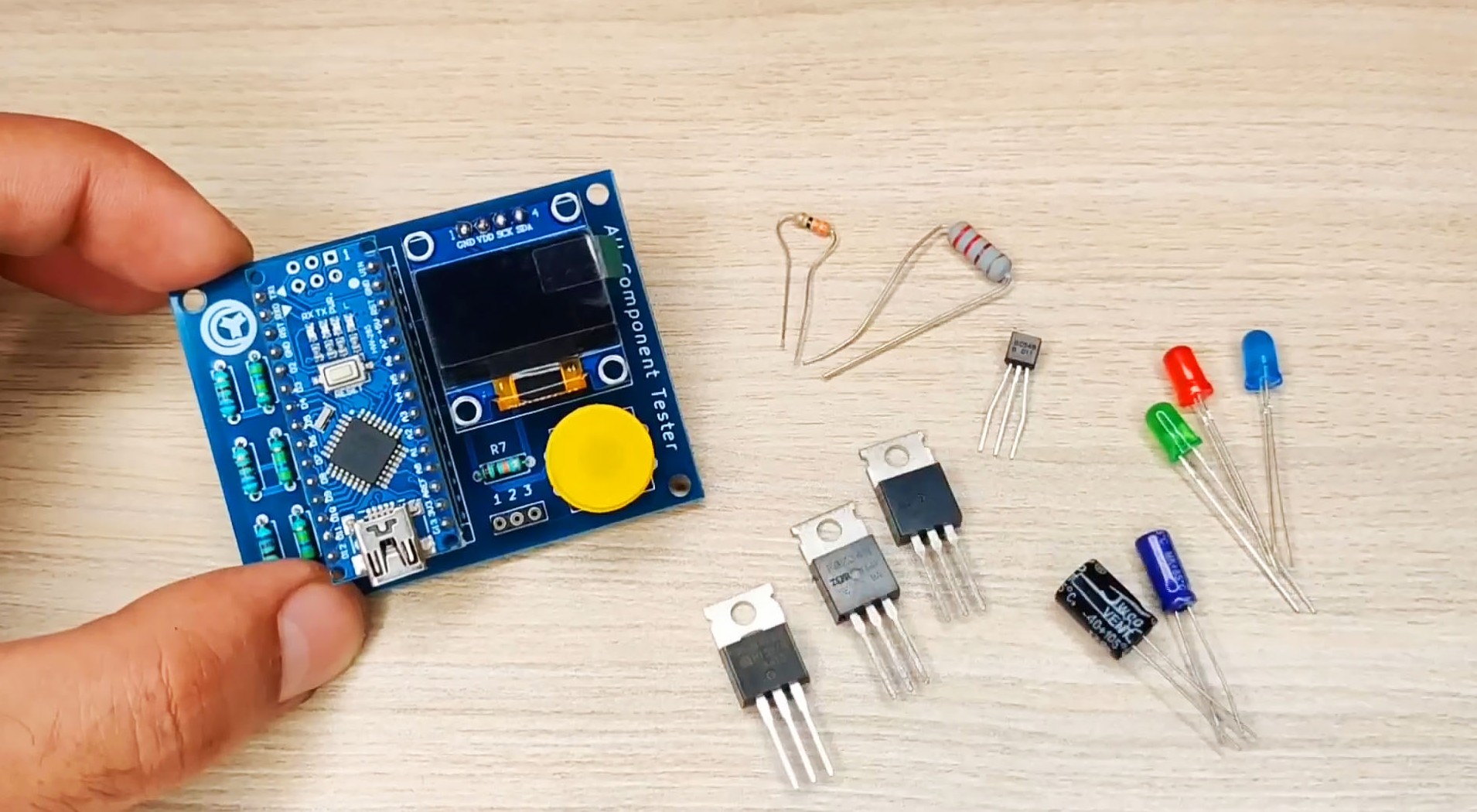

Привет, друзья! Сегодня я покажу, как сделать универсальный тестер электронных компонентов LCR-метр своими руками. Плюс конструкции в том, что тестер собран на популярной платформе Arduino Nano, имеет очень простую схему, позволяет производить измерения большого числа различных электронных компонентов, таких как резисторы, транзисторы, конденсаторы, индуктивности и другие.

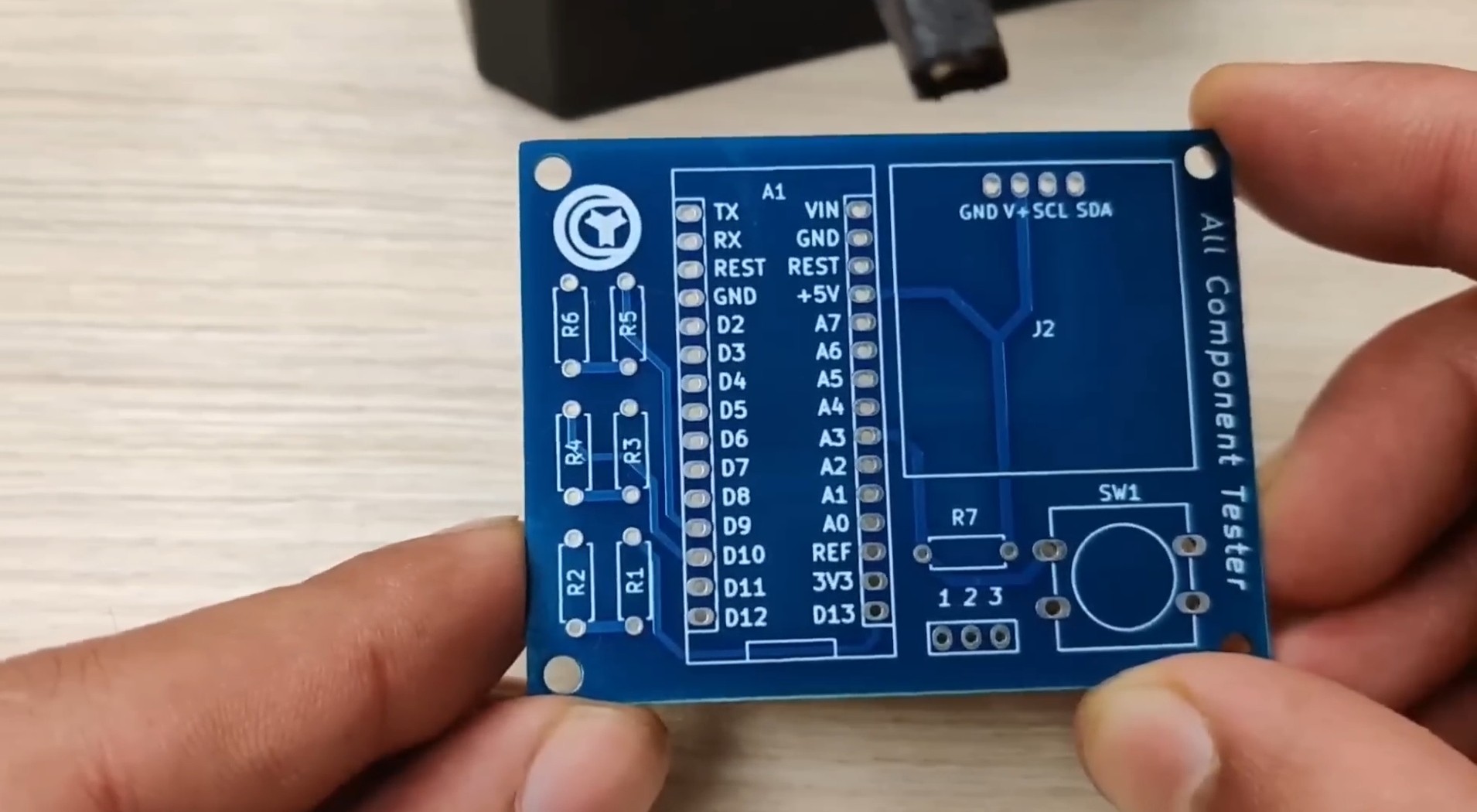

Далее я превратил схему в плату.

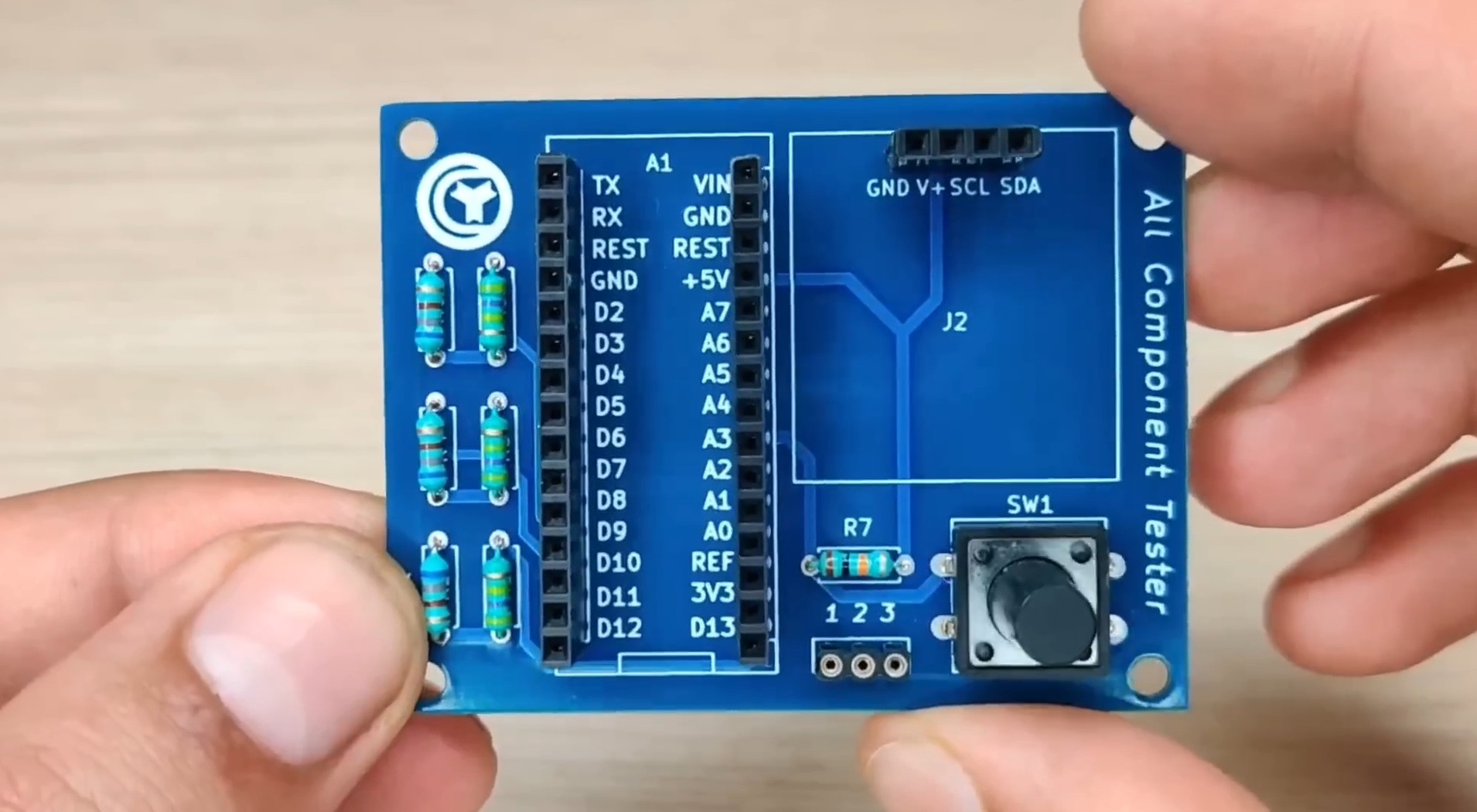

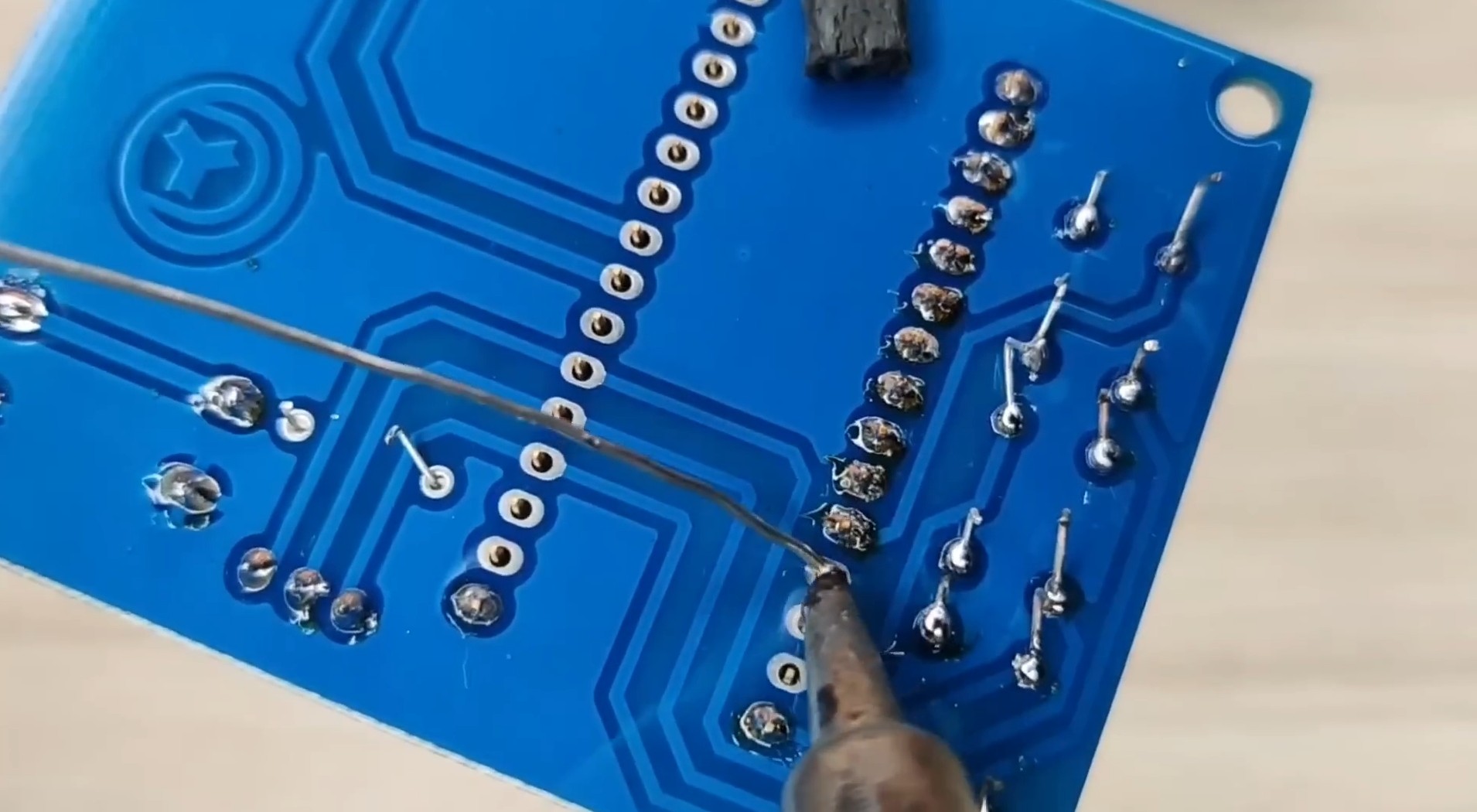

Перехожу к впайке деталей в плату. Разместил их в соответствии с принципиальной схемой, которую можно найти тут: ссылка на скачивание платы, прошивки, схемы.





После пайки очистил плату изопропиловым спиртом.




Вставил OLED-дисплей в разъём и подключил Arduino Nano к компьютеру через Arduino IDE. Загружаю прошивку, убедившись, что все библиотеки установлены. Нажимаю «Загрузить» для компиляции и загрузки кода.

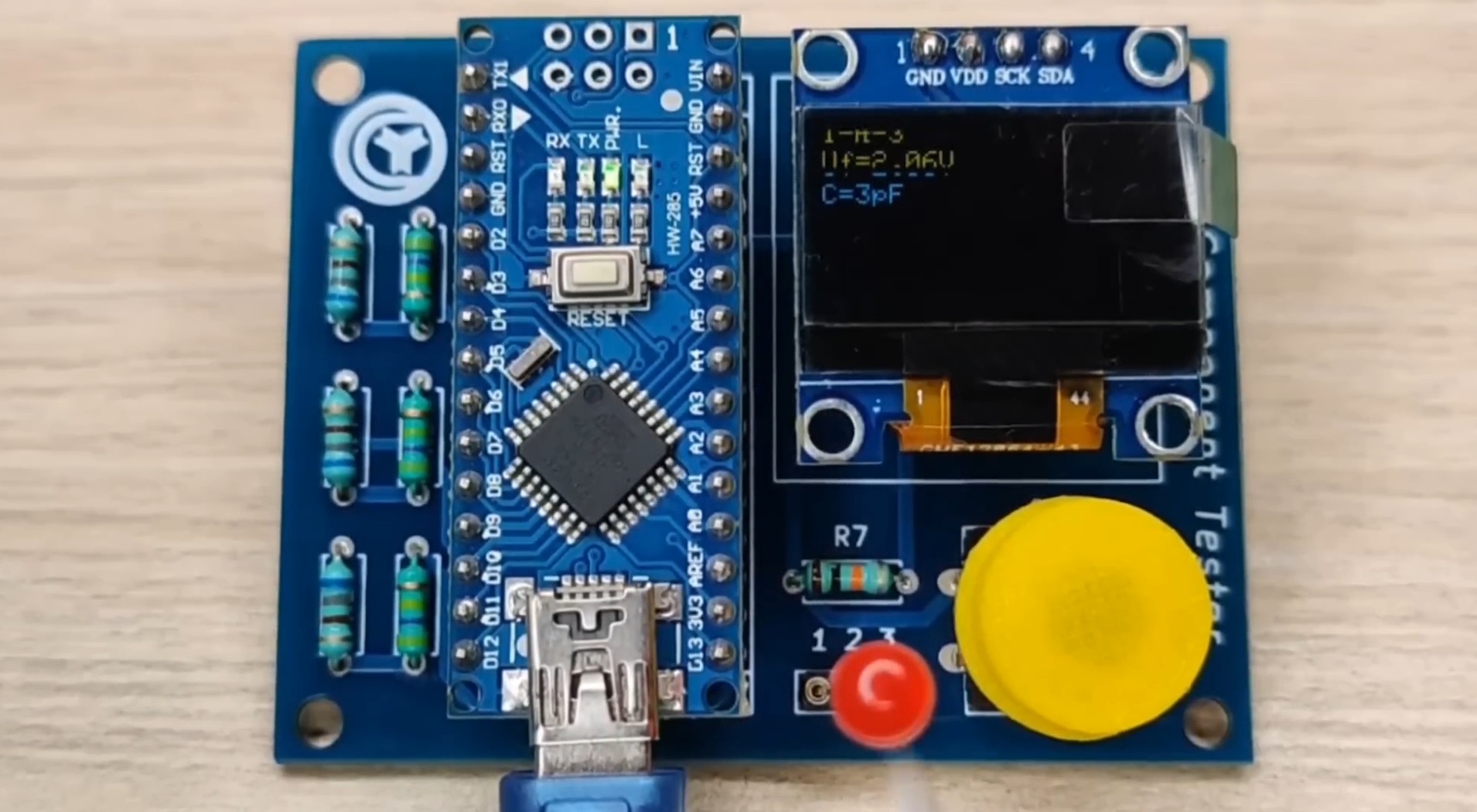

Наш универсальный тестер готов.


Подключаю зарядное устройство для мобильного телефона через кабель mini B к Arduino. Включаю схему и начинаю тестирование.




Если подключить светодиод, тестер показывает прямое напряжение светодиодов: зелёный — 2,7 В, синий — около 2,9 В. Протестируйте транзистор — он покажет тип, выводную схему. Также происходит и с другими деталями.

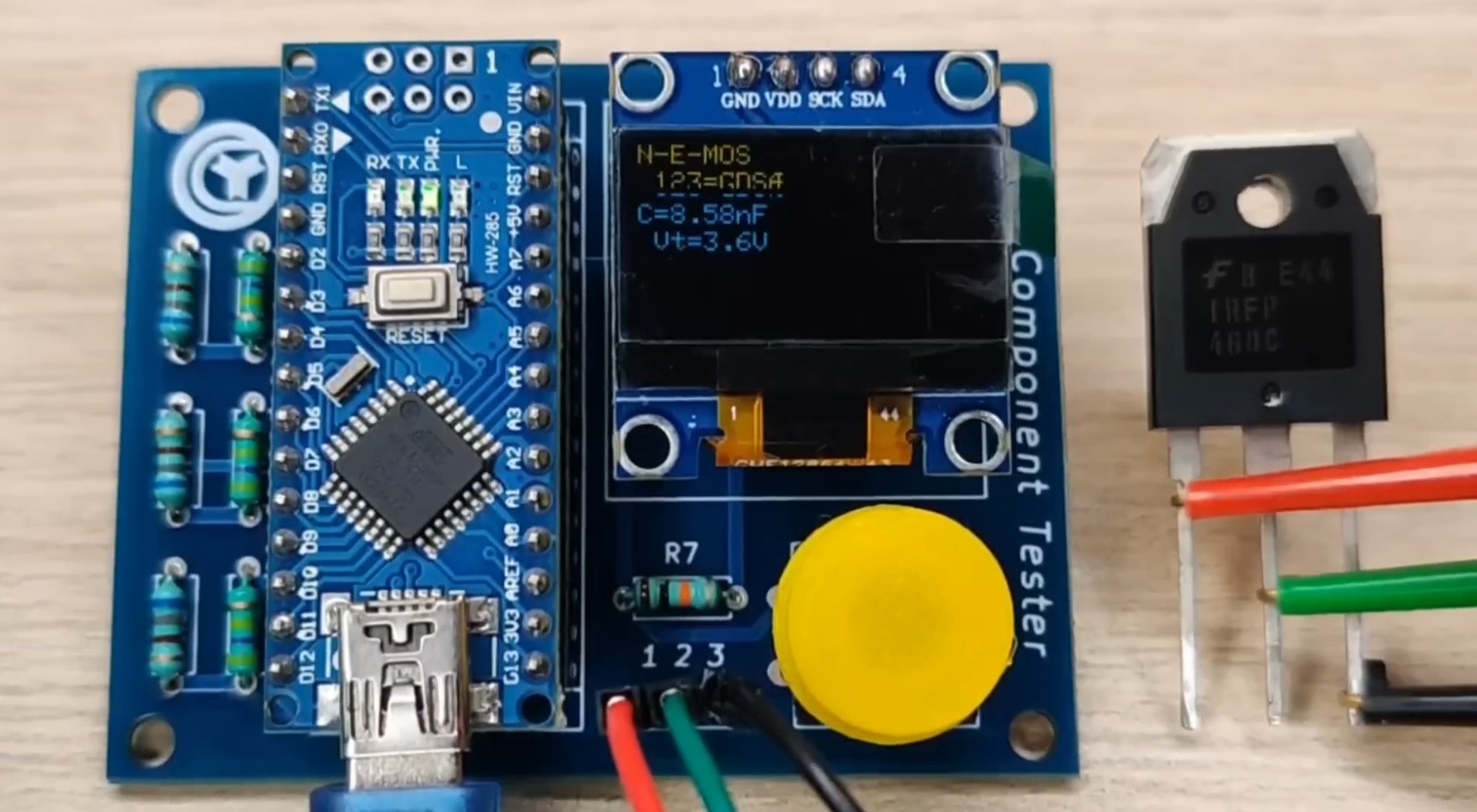

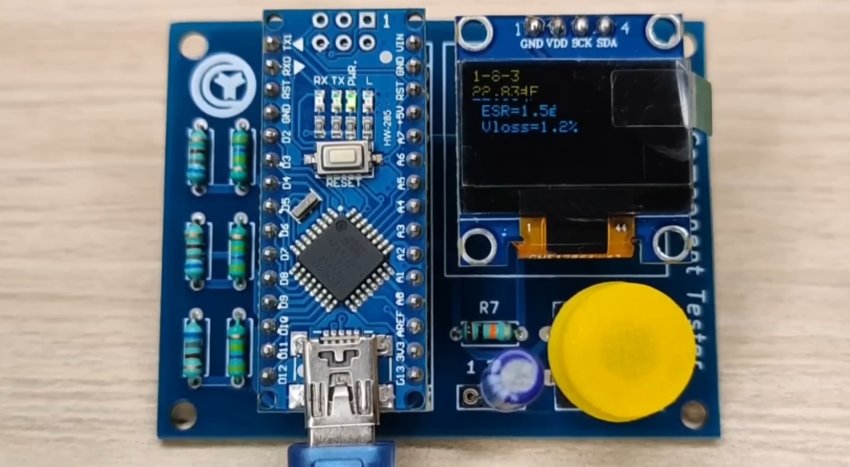

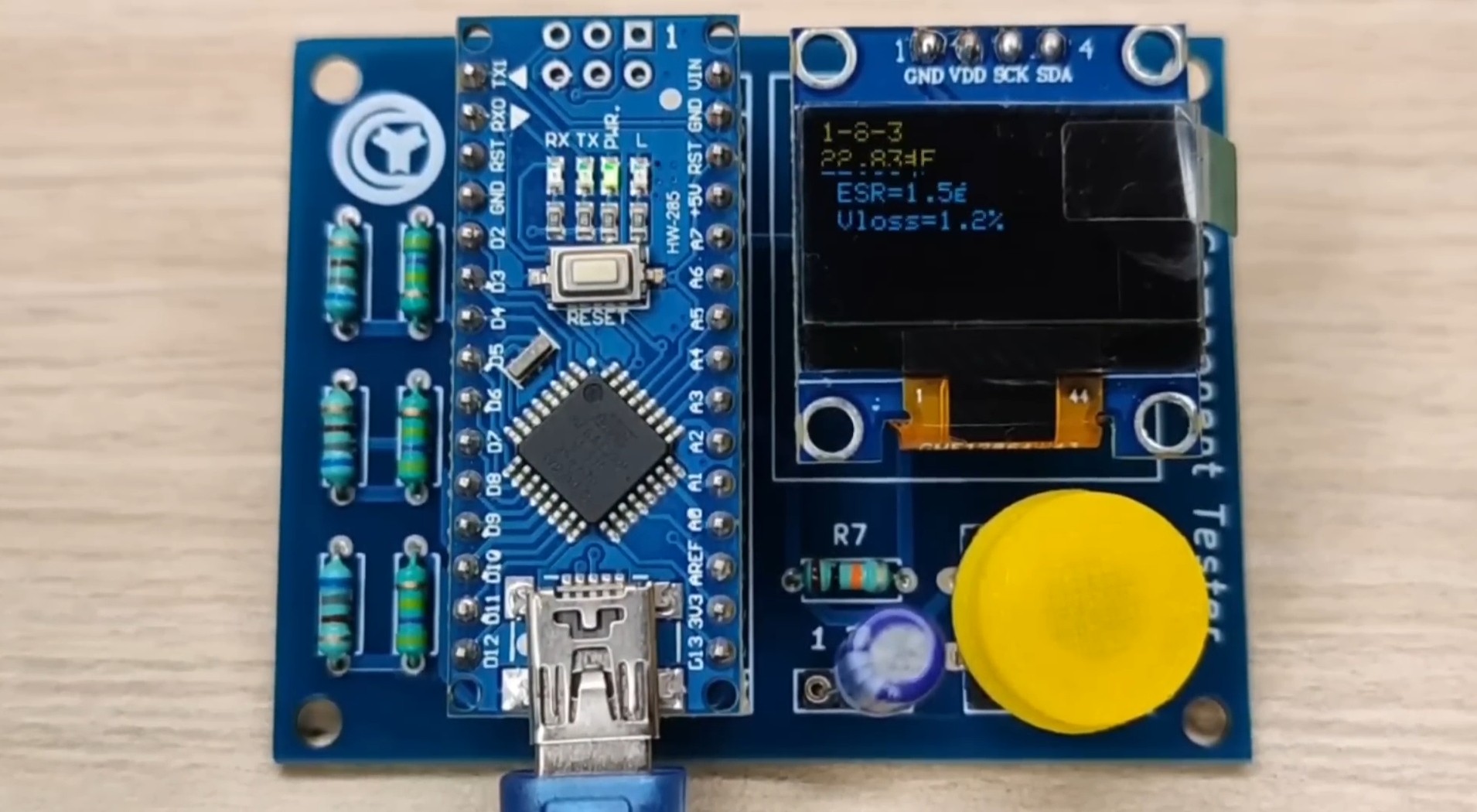

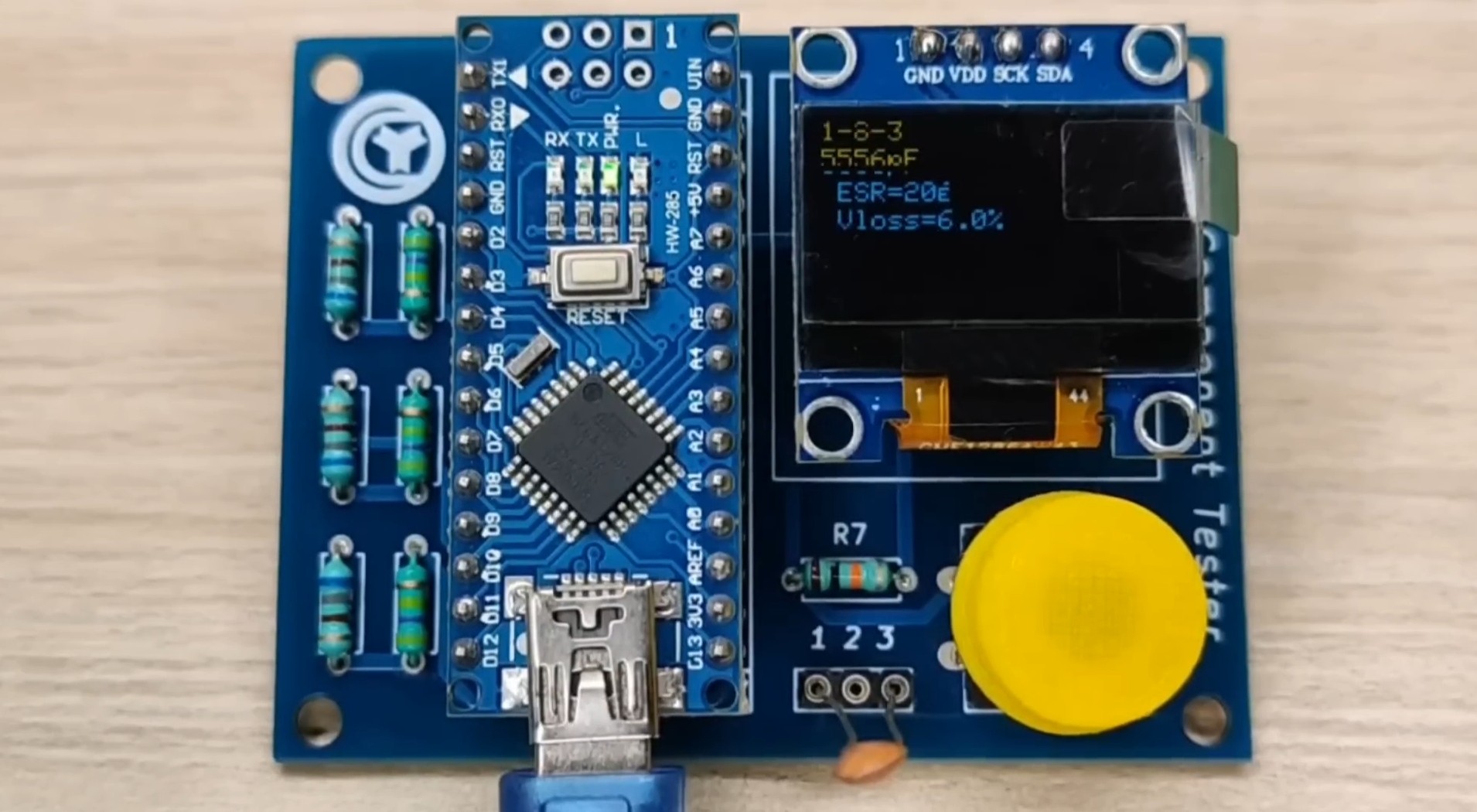

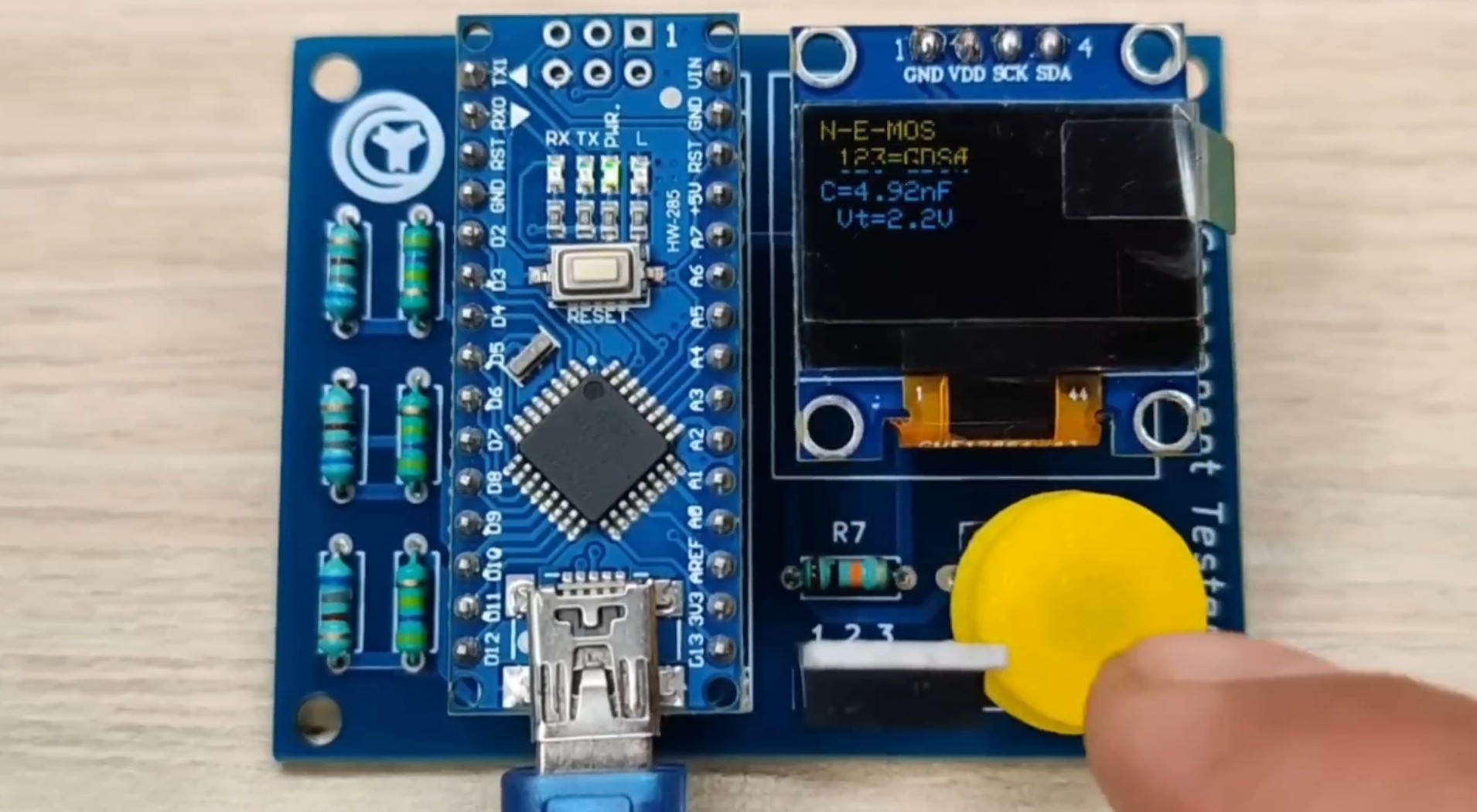

То же самое с MOSFET-транзисторами: тип, выводную схему и канал (N или P). Вы также можете проверерять конденсаторы, резисторы и индуктивности. Если компонент не работает, тестер покажет ошибку. Используйте соединительные провода для проверки крупных компонентов.




Смотрите видео
