Транзисторный переключатель для управления мощной нагрузкой кнопкой без фиксации - «Сделай сам»
Переключатель предназначен преимущественно для управления 12-вольтовыми автомобильными лампочками безопасного освещения, которые устанавливаются в погребах и иных местах с повышенной сыростью, где это требуется из соображений электробезопасности. Может использоваться для коммутации иных низковольтных нагрузок с мощностью вплоть до 100 Вт. Содержит минимальное количество недефицитных и недорогих радиодеталей, которые доступны в обычных и Интернет-магазинах.
В составе схемы используются следующие радиоэлементы:
- мощные полевые транзисторы IRFZ-44N (T1) и IRF-4905 (Т2) - http://alii.pub/5ct567
- резисторы мощностью 0,25 Вт и номиналами 10 кОм, 47 кОм и 470 кОм - http://alii.pub/5h6ouv
- биполярный конденсатор емкостью 100 нФ - http://alii.pub/5n14g8
- кнопка с нормально разомкнутыми контактами - http://alii.pub/5nnu8o
https://sdelaysam-svoimirukami.ru/uploads/posts/2021-05/1620134739_kak-sdelat-tranzistornyj-perekljuchatel-dlja-upravlenija-moschnoj-nagruzkoj-knopkoj-bez-fiksacii.jpg[/img]
Транзисторы выполнены в однотипном корпусе и имеют пластинчатый радиатор, который непосредственно связан со стоком. Цоколевка и рекомендуемый при сборке изгиб выводов показан на рисунке.
Изготовление переключателя
Переключатель отличается компактностью и вполне может быть собран на гетинаксовой или текстолитовой печатной плате даже с односторонним фольгированием. Плату можно изготовить самостоятельно без травления. В этом случае площадки для монтажа деталей формируются хирургическим ланцетом, шилом или иным подходящим острым предметом, которым пропарывается слой металлизации.

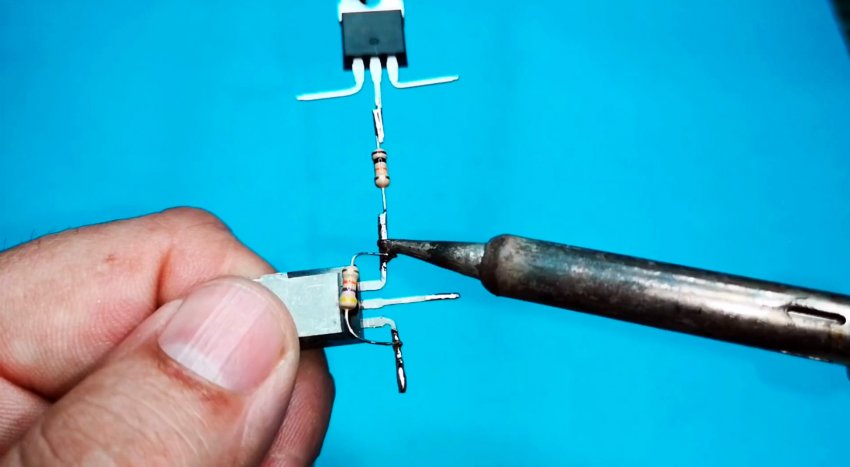

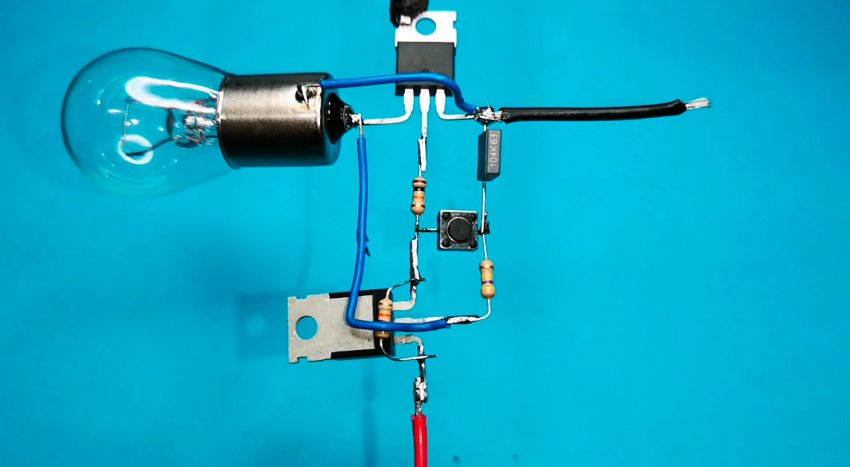

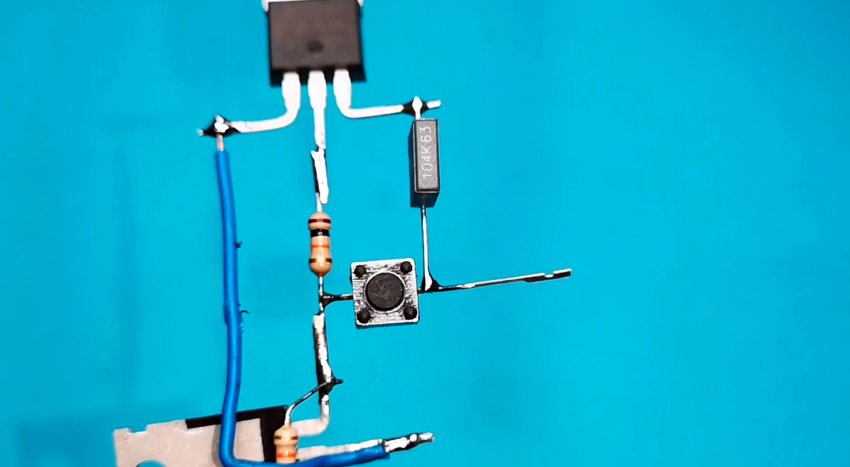

Отдельные элементы рекомендуется располагать на плате так, как это показано на принципиальной схеме. Порядок установки элементов на плату значения не имеет, излишек выводов после пайки удаляют бокорезами.
При сборке схемы следует обратить внимание на то, что:
- перед пайкой площадки металлизации следует зачистить мелкой шкуркой до блеска;
- радиаторы транзисторов находятся под потенциалом стока и не должны касаться друг друга и иных токопроводящих цепей.

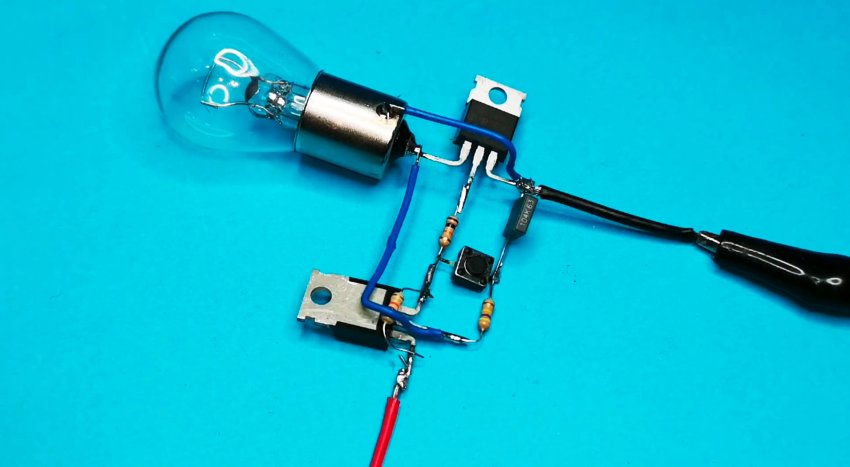

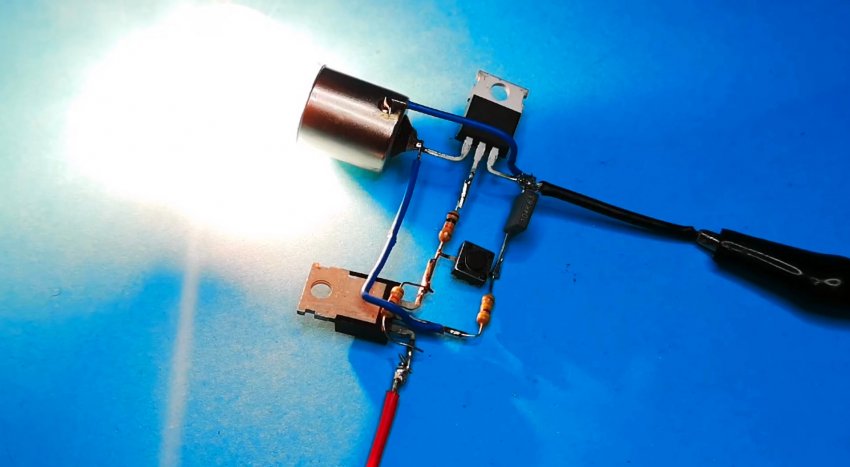

При правильной сборке переключатель готов к работе немедленно после подключения к источнику питания и не требует предварительной настройки. При отсутствии резисторов и конденсатора нужного номинала их можно заменить на аналогичны допустимо отклонение сопротивления и емкости до 15% в обе стороны. Устройство сохраняет работоспособность в диапазоне напряжений источника как минимум 10 – 14 В.
