Инвертор предназначен для получения 220-вольтового переменного напряжения из невысокого постоянного. Подключается к любому 12-вольтовому источнику, в т.ч. к автомобильному аккумулятору через гнездо прикуривателя...
Как сделать простой инвертор 12-220 В мощностью 2500 Вт частотой 50 Гц - «Сделай сам»


Инвертор предназначен для получения 220-вольтового переменного напряжения из невысокого постоянного. Подключается к любому 12-вольтовому источнику, в т.ч. к автомобильному аккумулятору через гнездо прикуривателя. Мощность нагрузки может достигать 2500 Вт и лимитируется преимущественно мощностью выходного трансформатора и нагрузочной способностью гнезда прикуривателя.

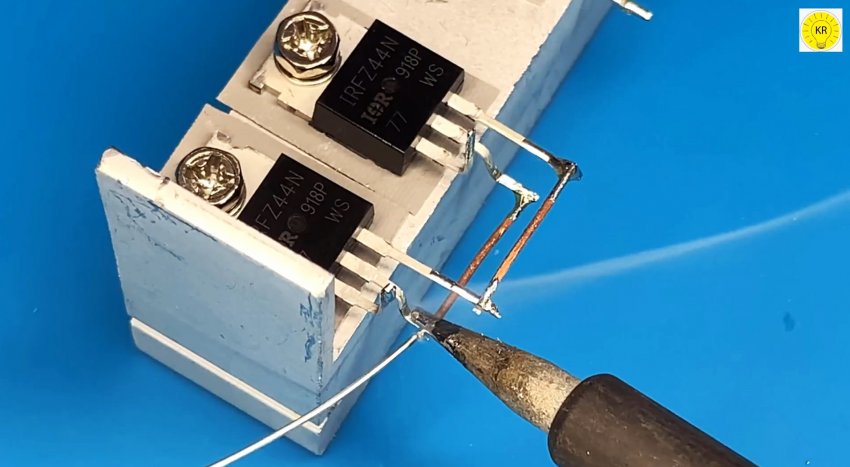

Силовые оконечные каскады А собраны на спаренных полевых транзисторах. Схема оконечного каскада показана далее.


Как сделать простой инвертор 12-220 В мощностью 2500 Вт частотой 50 Гц - «Сделай сам»

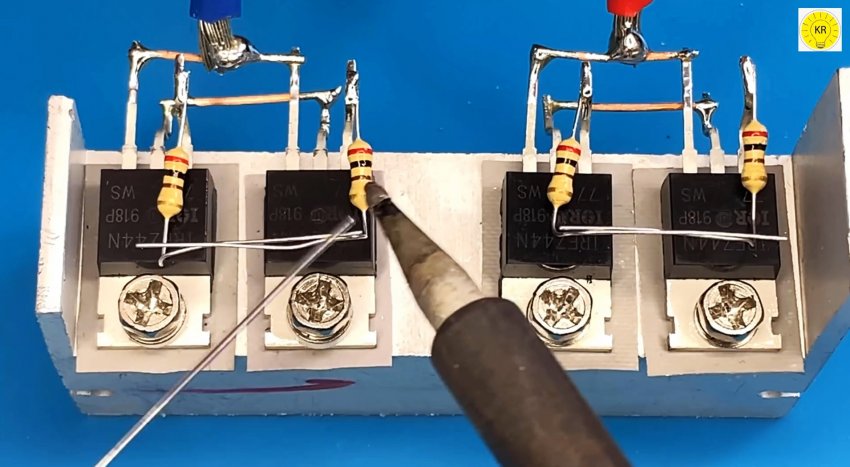

200-омные резисторы в цепи затвора обеспечивают выравнивание токов по отдельным транзисторам.


Электронные компоненты, используемые в устройстве


Для сборки схемы необходимы:
  • микросхема CD4047BD управляемого мультивибратора - http://alii.pub/5xga2j
  • три резистора 220 Ом мощность 0,25 Вт - http://alii.pub/5h6ouv
  • электролитический конденсатор на 1000 мкФ - http://alii.pub/5n14g8
  • керамический конденсатор на 47 нФ - http://alii.pub/5n14g8
  • переменный резистор на 12 кОм - http://alii.pub/5o27v2
  • четыре мощных полевых транзистора IRFZ44N - http://alii.pub/5ct567
  • четыре резистора 200 Ом мощность 0,25 Вт - http://alii.pub/5h6ouv
  • повышающий трансформатор с коэффициентом трансформации 20.

Особенности сборки и настройки схемы инвертора

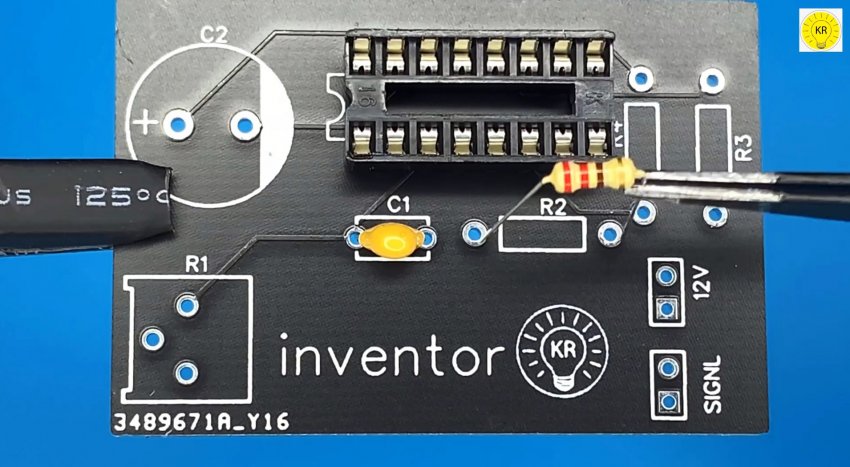

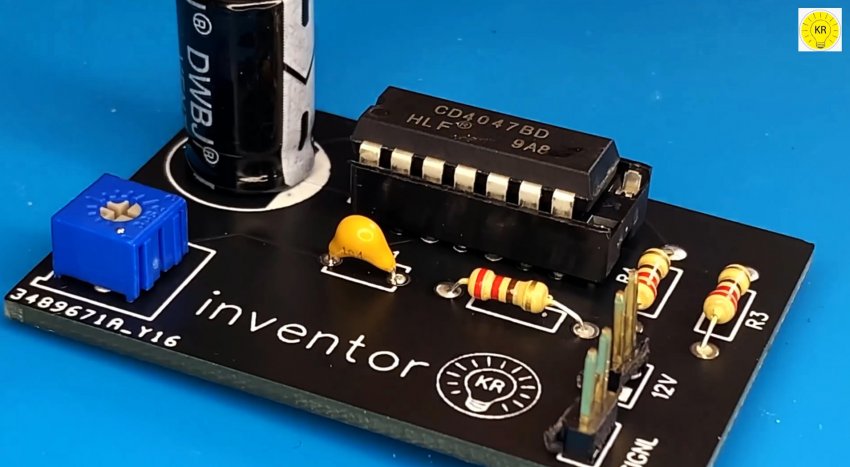

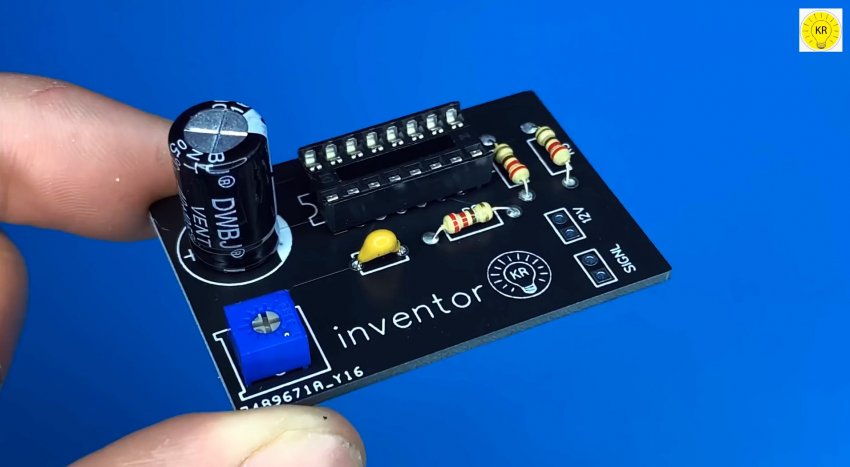

Компоненты слаботочной части схемы рекомендуется монтировать на печатной плате-«слепыше». Для установки микросхемы мультивибратора целесообразно применить 14 или 16 контактную монтажную колодку.

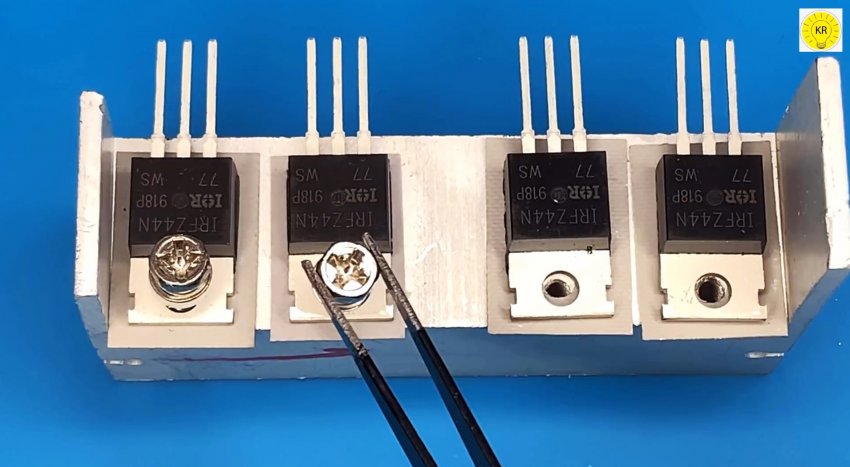

Полевые транзисторы силовых модулей «А» устанавливаются в одни или два ряда на медном или алюминиевом радиаторе. В случае рядной установки его функции вполне может выполнять брусок длиной порядка 10 см и сечением 1,5 х 1,5 см, в котором сверлятся и нарезаются отверстия для крепления транзисторов «под винт».




Часть схемы собирается навесным монтажом.

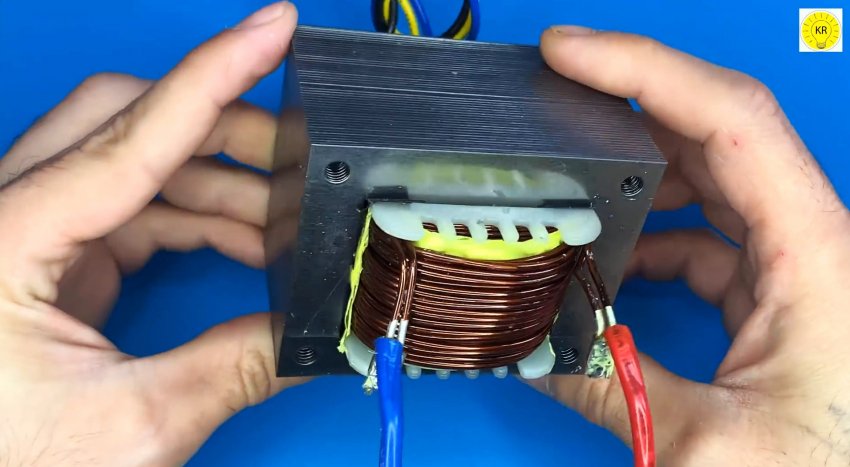

Трансформатор взят от сломанного источника бесперебойного питания.

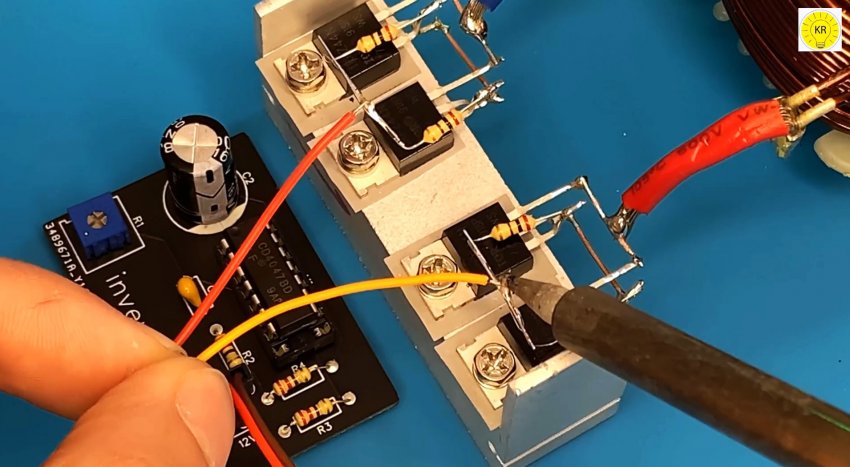

Припаиваем плату к транзисторам.

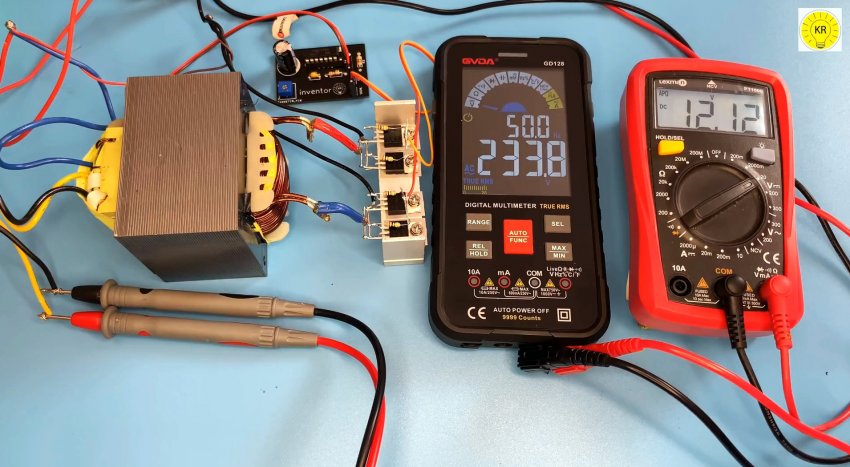

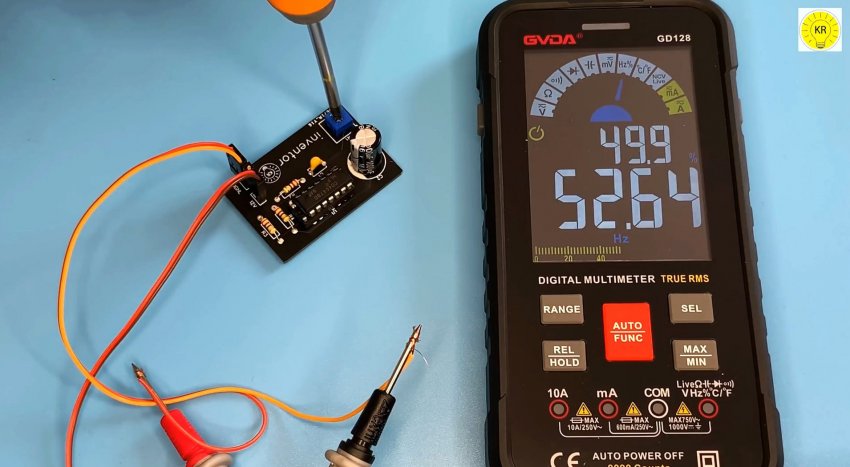

При настройке схемы переменным резистором частота генерации импульсов устанавливается на 50 Гц.




Наблюдается некоторое отличие формы выходного напряжения от синусоидального, т.к. мультивибратор CD4047BD генерирует прямоугольные импульсы, фронты которых частично сглаживаются трансформатором. Повышенный коэффициент нелинейных искажений не имеет значения для основной массы нагрузок.





Смотрите видео
