Любопытная схема простейшего устройства плавного пуска на реле без транзисторов и микросхем - «Сделай сам»
В качестве регулятора использовано электромеханическое реле «Р1» с рабочим контактом на переключение. Время замедления подачи максимальной мощности на нагрузку задается термистором «Rt1» с отрицательным температурным коэффициентом. Токоограничивающий резистор «R1» определяет максимальную мощность нагрузки.
Для создания напряжения питания используется 12-вольтовая батарея или лабораторный источник. Изменением напряжения питания можно также менять максимальную мощность подключаемой нагрузки.
Элементная база
Дискретный регулятор собирается из следующих компонентов:
- Реле 10А - http://alii.pub/5y3wwl
- Термистор 10 Ом - http://alii.pub/5y3wvm
- Резистор 150 – 250 Ом - http://alii.pub/5h6ouv
- Светодиод - http://alii.pub/5lag4f
При сборке схемы может потребоваться подбор сопротивлений как постоянного резистора R1, так и термистора Rt1. При слишком быстром переключении нагрузки в режим максимальной мощности следует увеличить номинал термистора, при медленном переключении уменьшается номинал токоограничивающего резистора R1.
Монтаж схемы

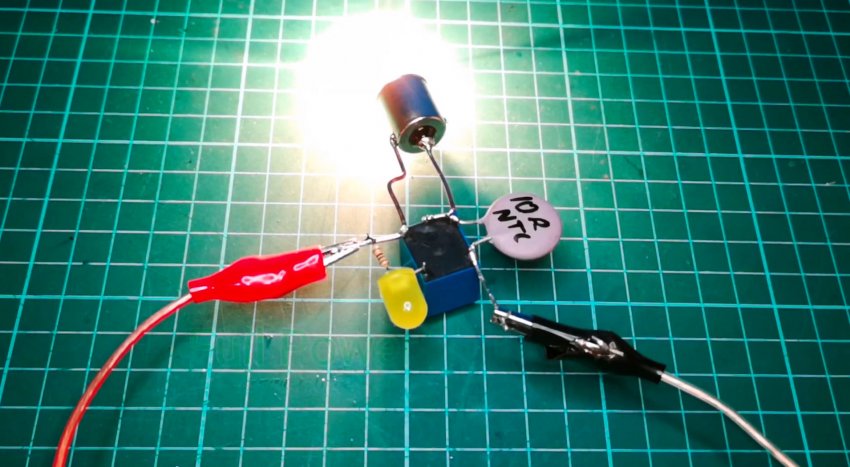

Монтаж регулятора может производиться на печатной или иной монтажной плате, а также «на весу». В последнем случае в качестве несущего основания лучше всего использовать реле Р как наиболее механически стабильного компонента схемы. Остальные элементы при сборке соединяются пайкой за штатные выводы или отрезками изолированных монтажных проводов.
Функционирование регулятора
Регулятор работает следующим образом. В момент подачи напряжения питания ток через нагрузку задается падением напряжения на обмотке реле Р1, определяемым, в свою очередь, напряжением источника и сопротивлениями последовательно включенных резистора R1 и термистора Rt1. На нагрузку поступает промежуточная мощность, что отмечается горящим светодиодом Vd1.
https://sdelaysam-svoimirukami.ru/uploads/posts/2021-08/1629023799_ljubopytnaja-shema-prostejshego-ustrojstva-plavnogo-puska-na-rele-bez-tranzistorov-i-mikroshem-0-01-39-066.jpg[/img]
При нагреве Rt1 сопротивление цепочки R1-Rt1 падает, ток через обмотку реле Р увеличивается, срабатывает контакт К1, который накоротко замыкает термистор Rt1 и надежно переводит реле Р1 во включенное состояние. Дополнительно разрывается цепь протекания тока через светодиод Vd1, который гаснет.

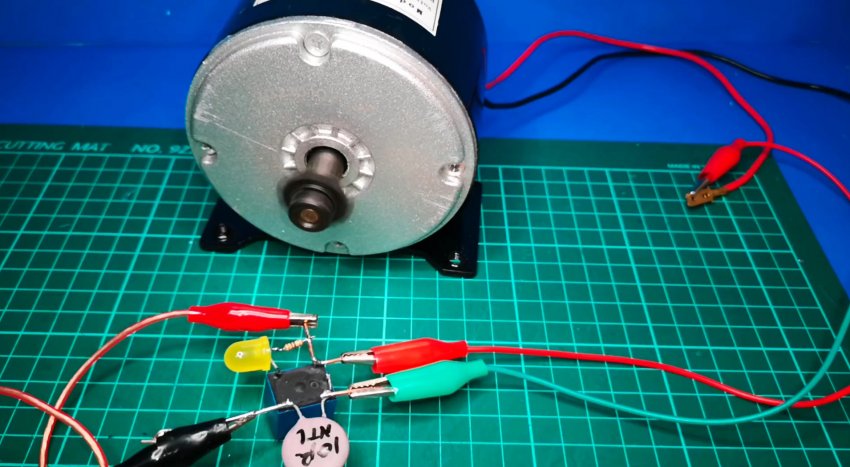

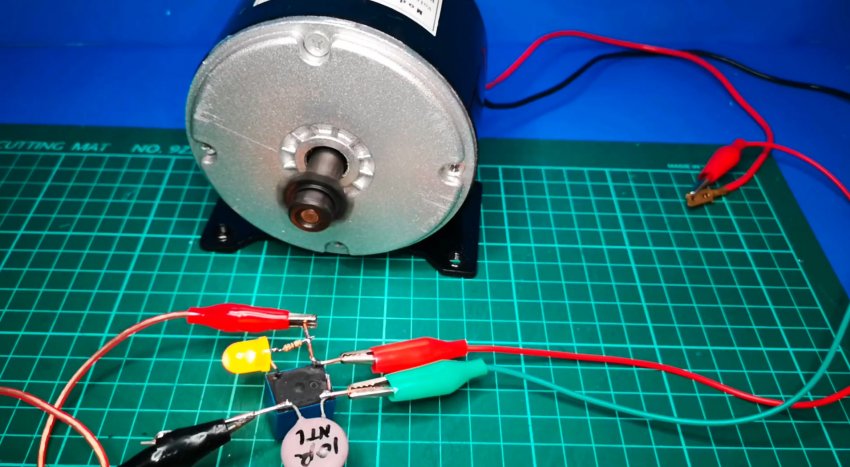

Работа схемы с двигателем постоянного тока.
Подается полная мощность через промежуток 3-5 секунд.
Смотрите видео
