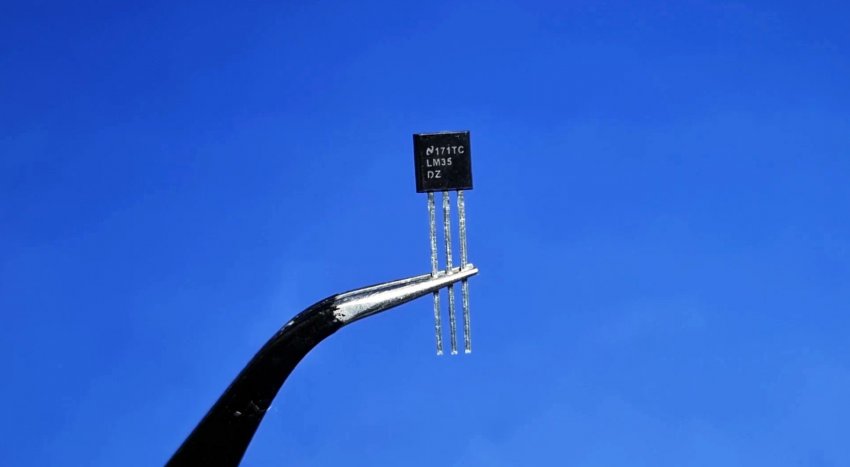

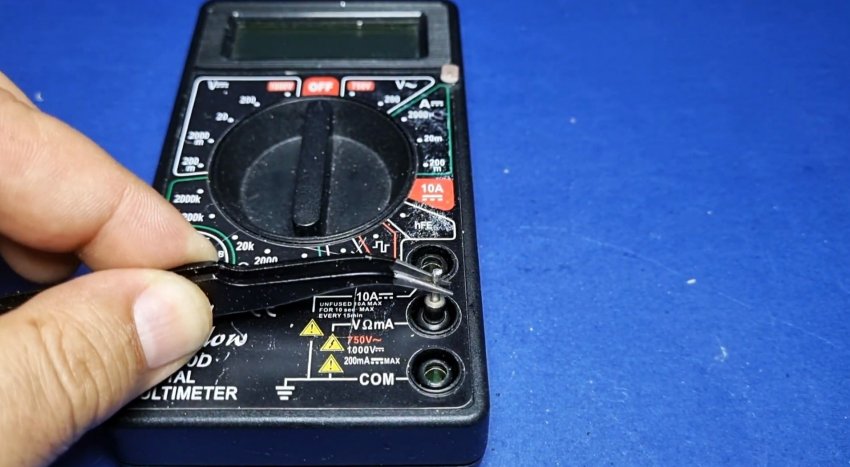

Микросхема LM35DZ имеет крайне простое включение. Питается приставка от 9 В.

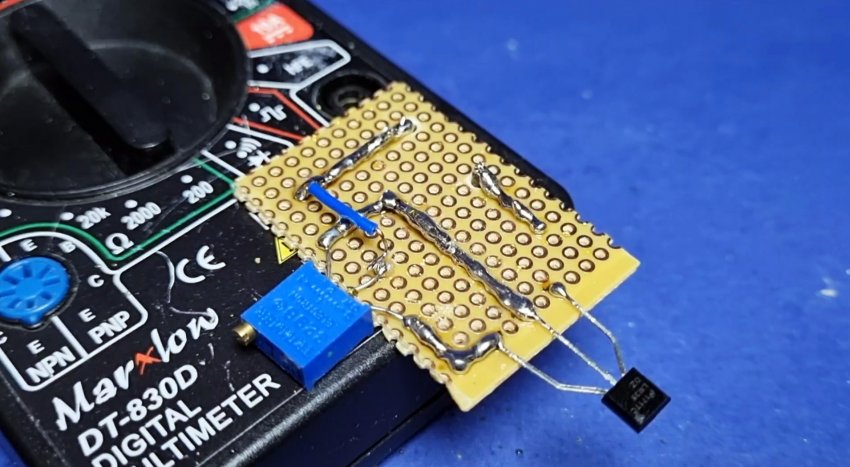

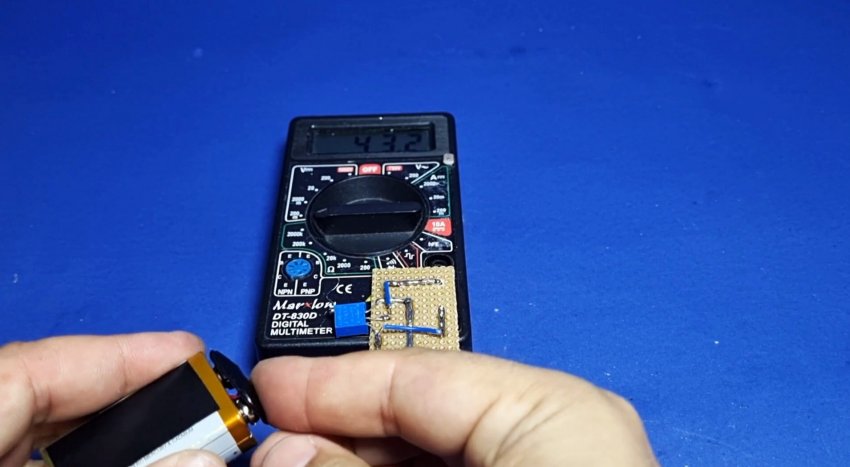

Собрано устройство на макетной плате. В нее сразу запаяны штыри от старого разъема.
Подключаем питание от батарейки типа «Крона». Мультиметр устанавливаем на измерение постоянного тока «200 мВ».

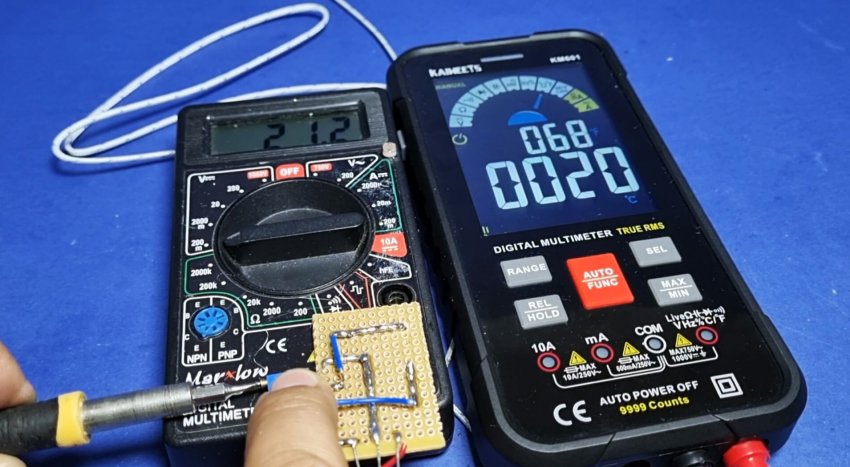

При помощи переменного резистора производим калибровку по эталонному прибору.

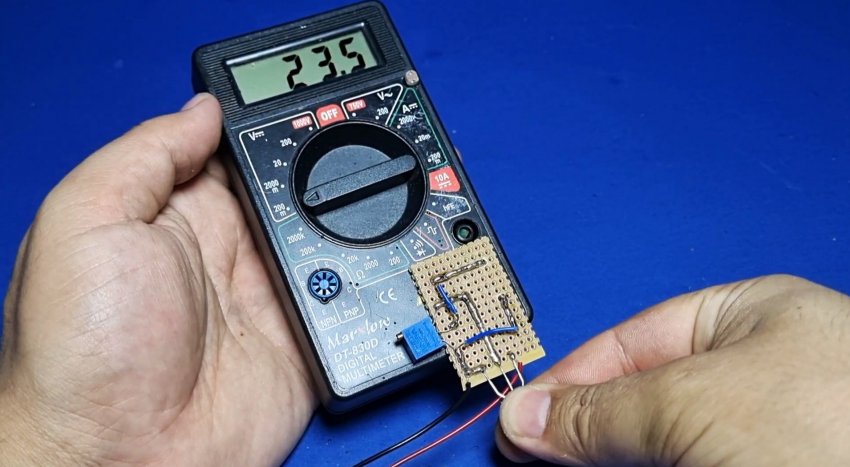

Если нагреть микросхему руками, то показания отобразятся на дисплее.
Детектор высокочастотного сигнала
Из мультиметра можно сделать очень полезный детектор ВЧ сигнала.
Понадобится следующие детали:
- Диод 1N34A - http://alii.pub/5m5na6
- Резистор 3,3 кОм - http://alii.pub/5h6ouv
- Конденсаторы 10 нФ; 20 пФ - http://alii.pub/5n14g8

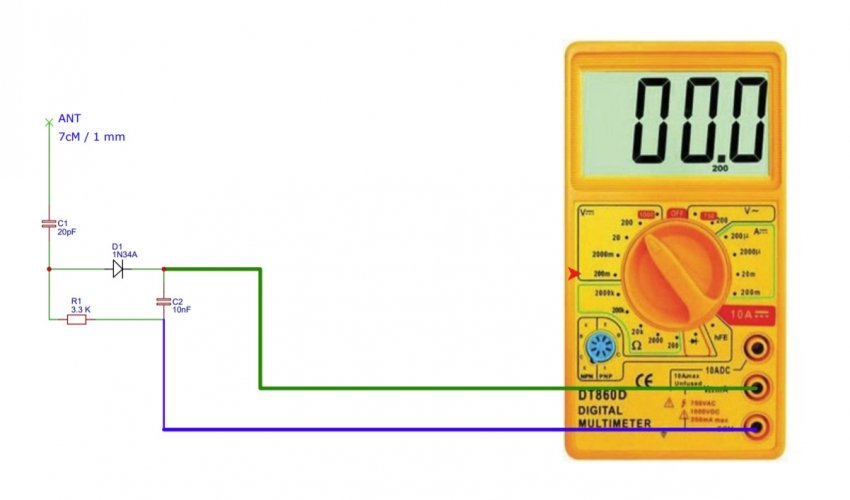

Схема приставки-детектора ВЧ
Собираем приставку. Антенной служит медный провод длиной 5 см. Схема не требует дополнительного питания.

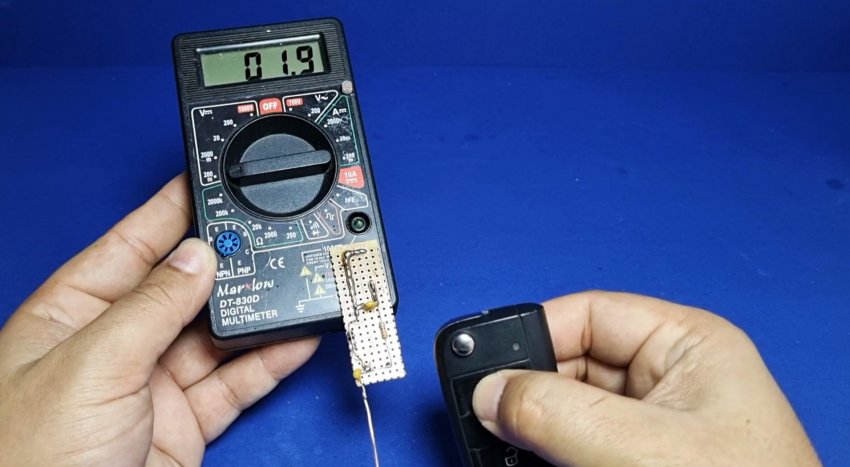

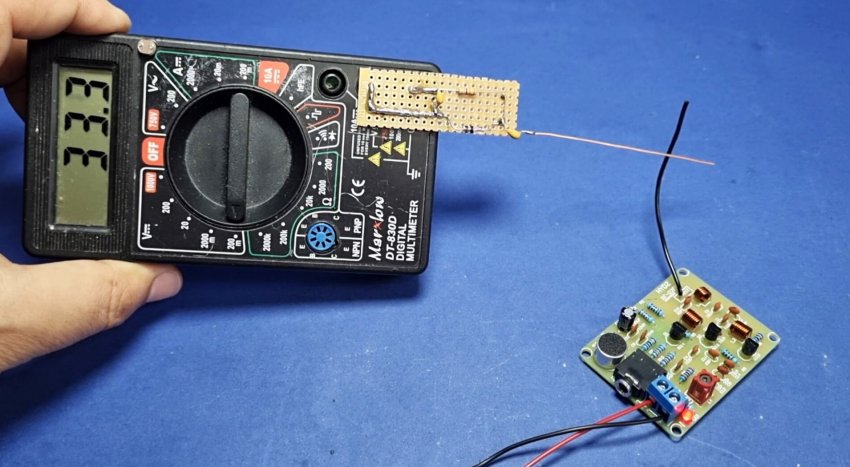

При помощи такой приставки можно проверить на работоспособность брелок сигнализации автомобиля.
Работу гетеродина применика и передатчика.

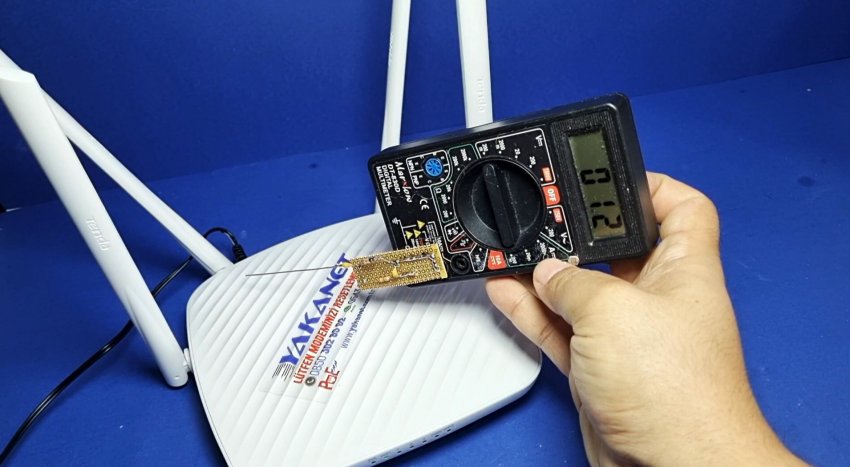

Сигнал от Wi-Fi роутера.
Тест для проверки работоспособности и параметров стабилитронов
При помощи данной приставки очень легко проверять работоспособность диодов и стабилитронов. Определять падения напряжения и напряжение стабилизации.
Детали:
- Ферритовый трансформатор - http://alii.pub/67loov
- Резисторы 220 Ом; 1 кОм - http://alii.pub/5h6ouv
- Эмалированная медная проволока 0,3-0,5 мм.
- Транзистор BC547 - http://alii.pub/5l6vyg
- Конденсатор 50 В 1 мкФ - http://alii.pub/5n14g8

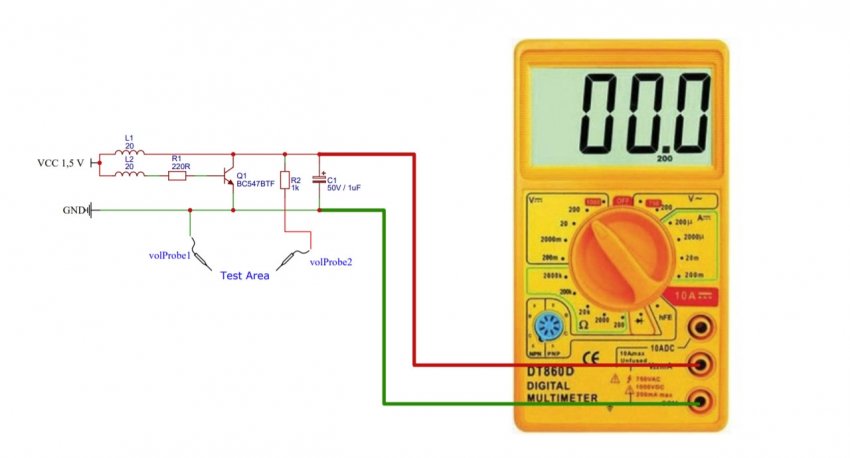

Схема приставки-тестера стабилитронов
Приставка состоит из высокочастотного преобразователя. Катушка состоит из 20 витков у обоих обмоток. Если генератор не запустится, то поменяйте контакты одной из обмоток.

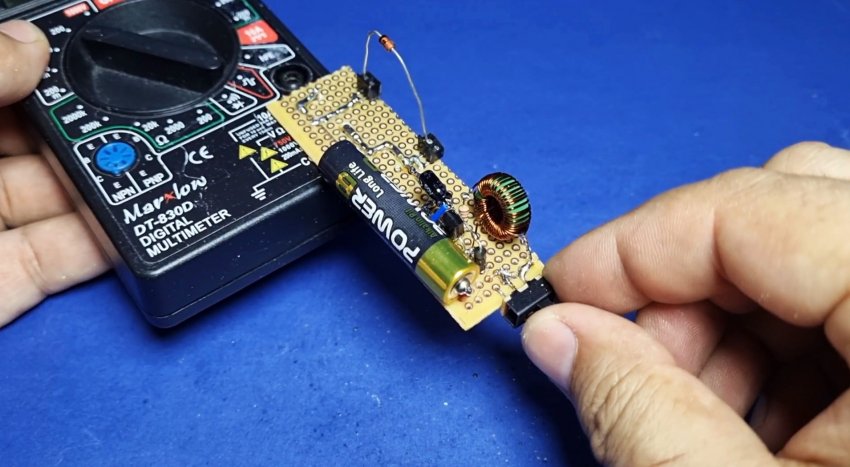

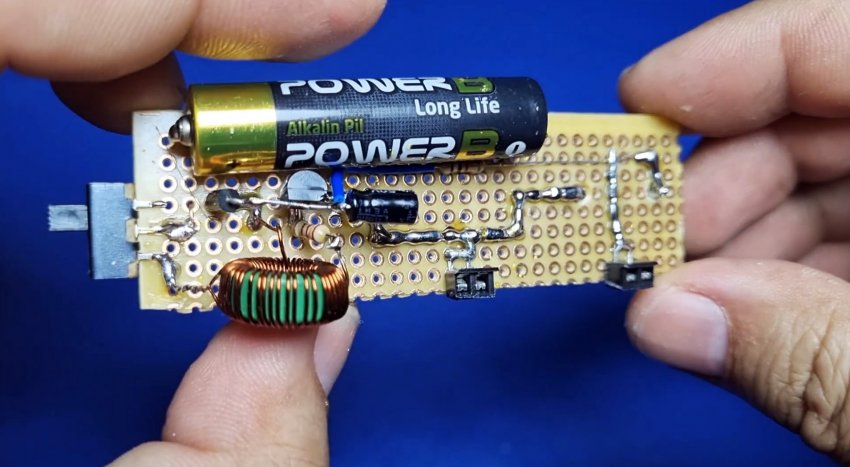

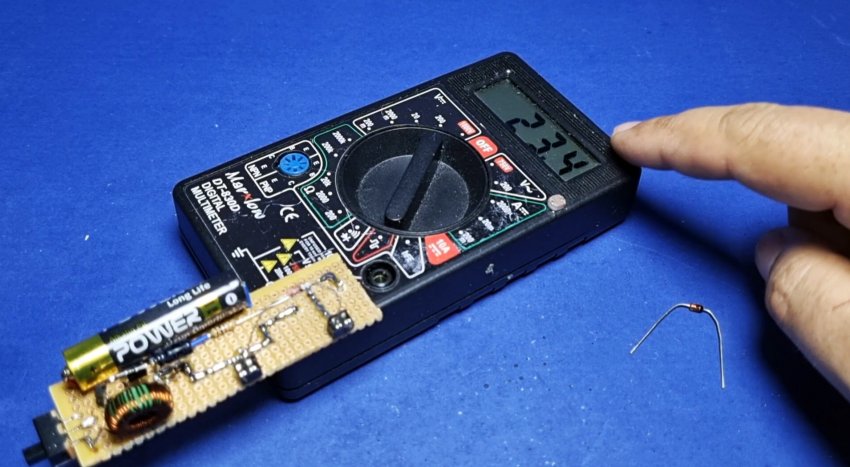

Собранное устройство выглядит так:
Питание идет от пальчиковой батарейки.

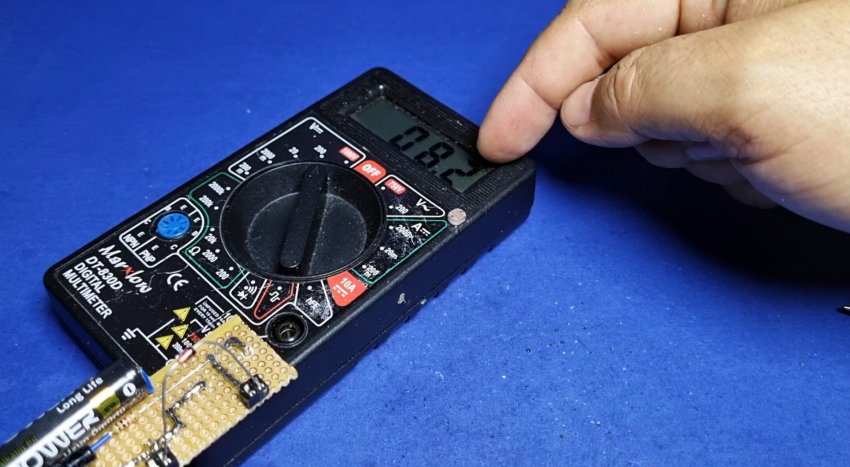

Устанавливаем незнакомый стабилитрон и видим на дисплее напряжение стабилизации.
Проверяем другой.
Все приставки отлично работают и легко повторяются даже начинающими радиолюбителями.
