Как сделать простую индукционную плиту на двух транзисторах - «Сделай сам»

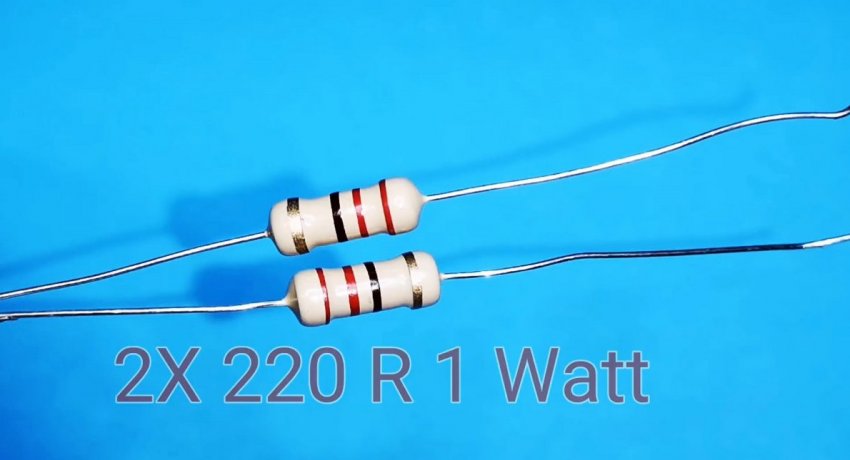

Два резистора 220 Ом 1 Вт - http://ali.pub/5cozok

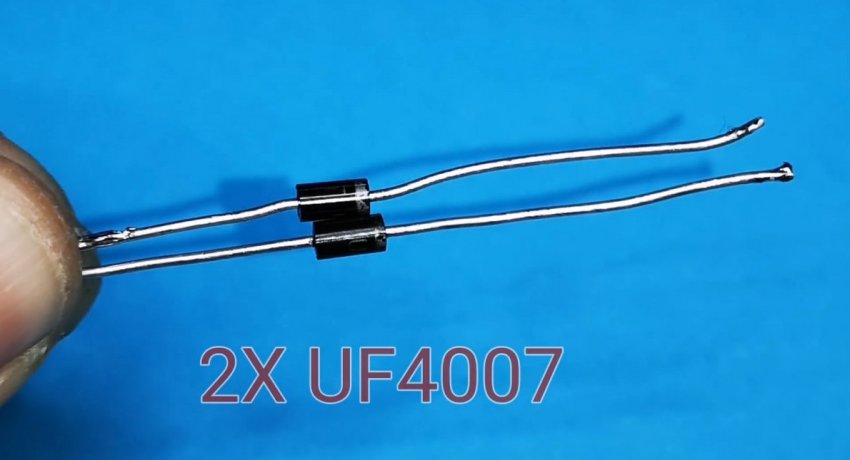

Два диода UF4007 - http://ali.pub/5coyp6

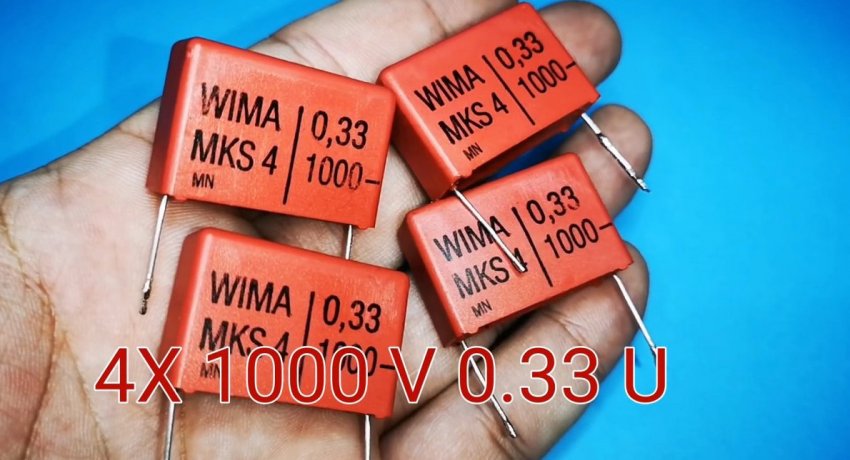

4 конденсатора 0,33 мкФ 1000 В - http://ali.pub/5coyyb

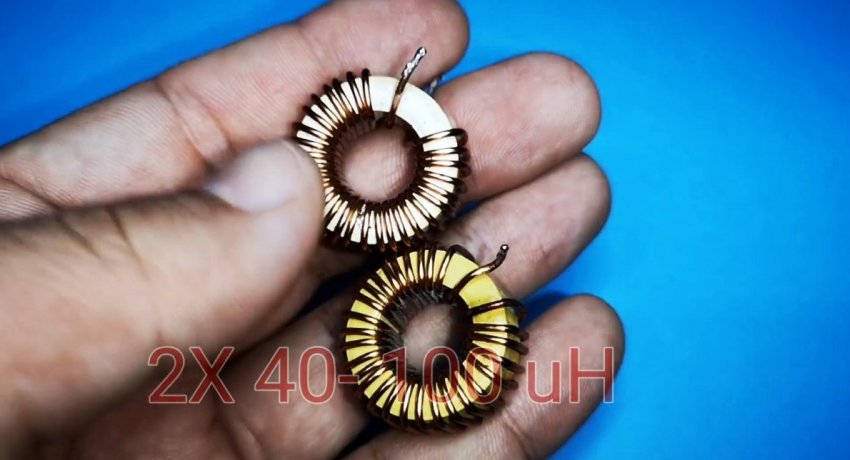

Два дросселя (индуктивности) 40-100 мГн - http://ali.pub/5cozji
Проволока 1,1-1,5 мм.
Как сделать индукционную плиту

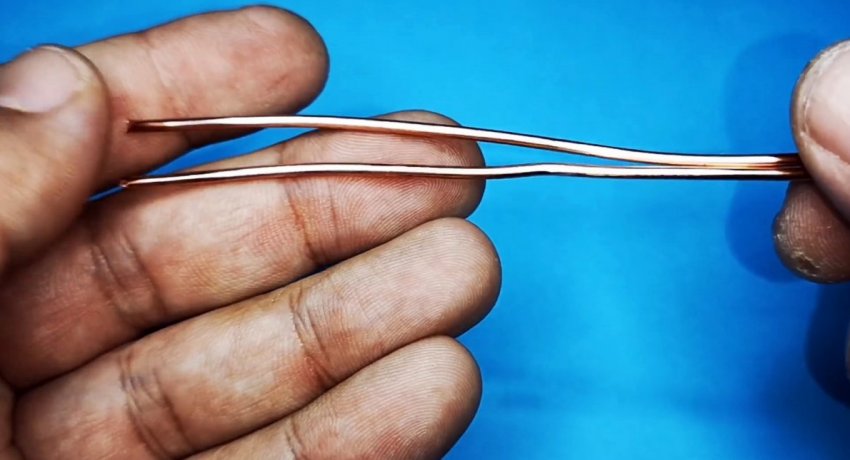

Берем два куска провода и зачищаем от эмали.

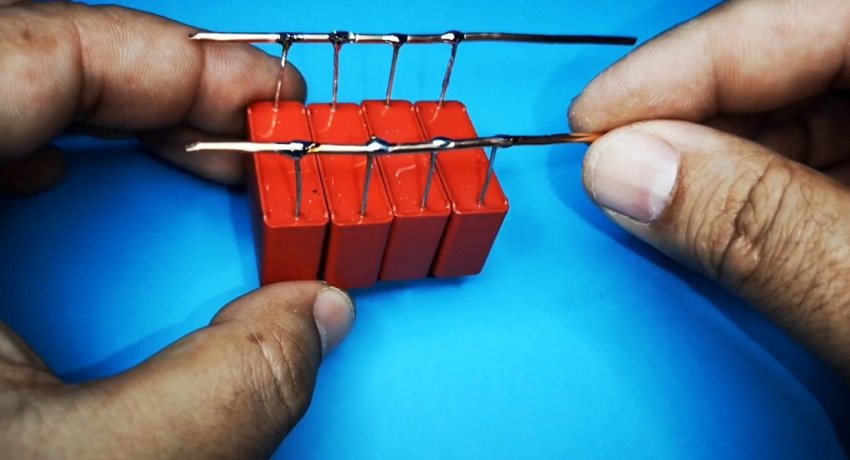

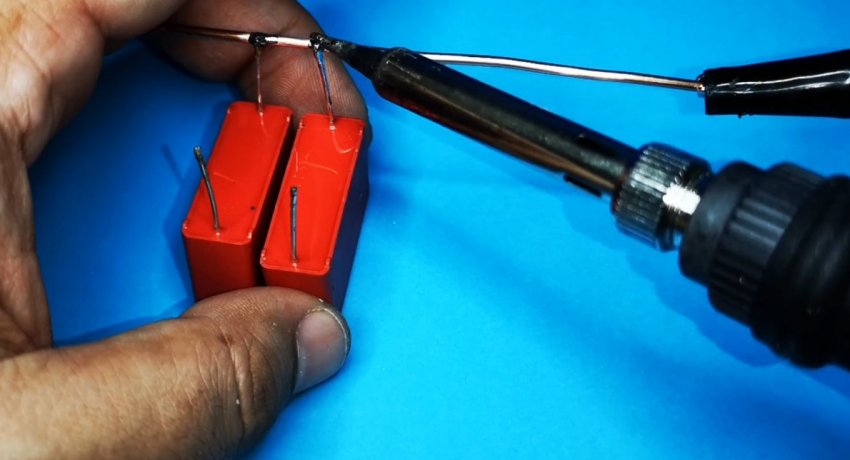

Припаиваем при помощи нее 4 конденсатора параллельно.

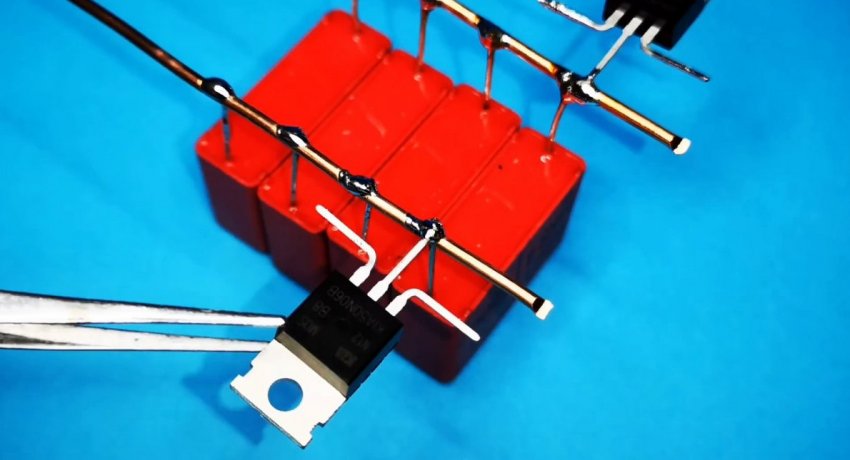

Возьмем транзисторы и стоками припаяем к линейке конденсаторов с обеих сторон, смотрите фото.

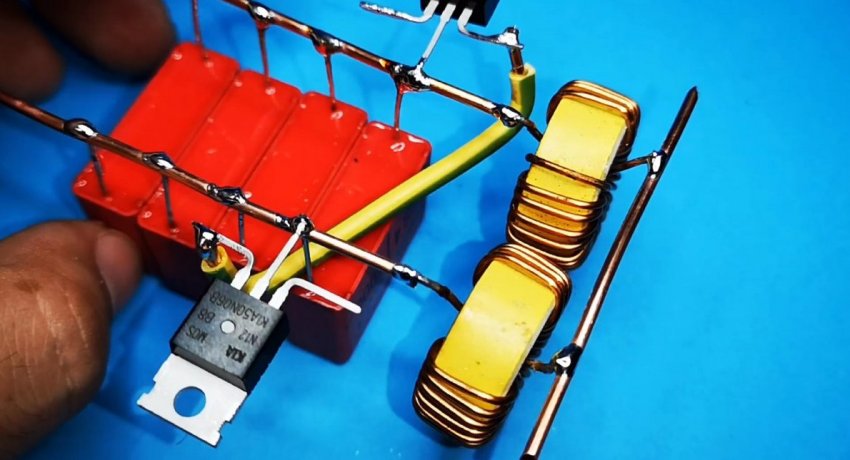

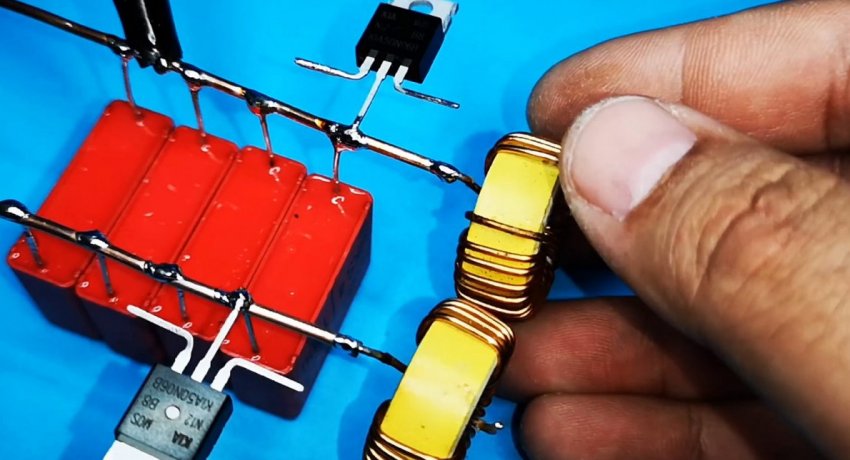

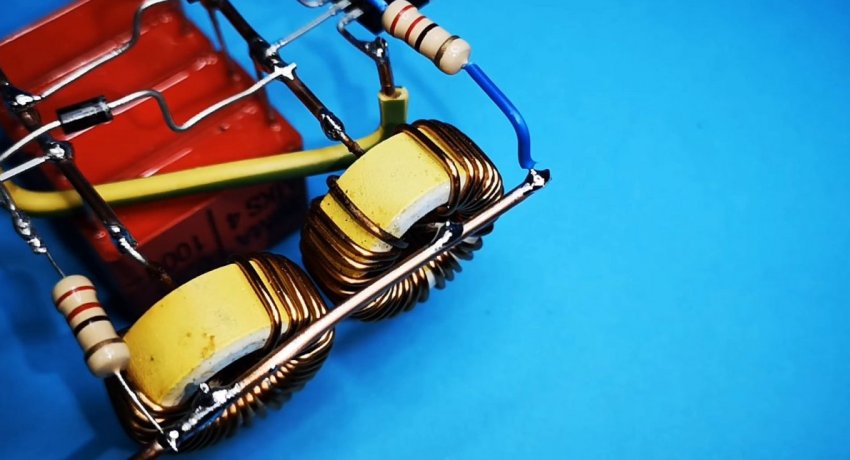

Припаяем два дросселя к линейке конденсаторов.
Соединим истоки транзисторов перемычкой из толстого провода. Так же соединим вывода дросселей.

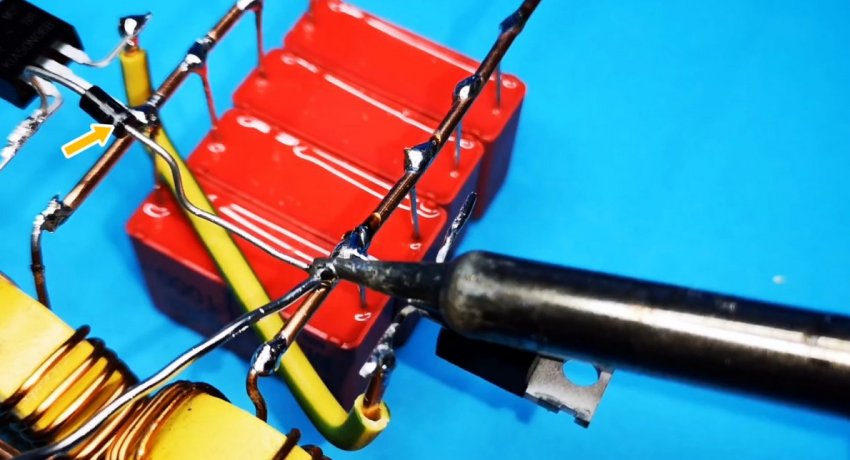

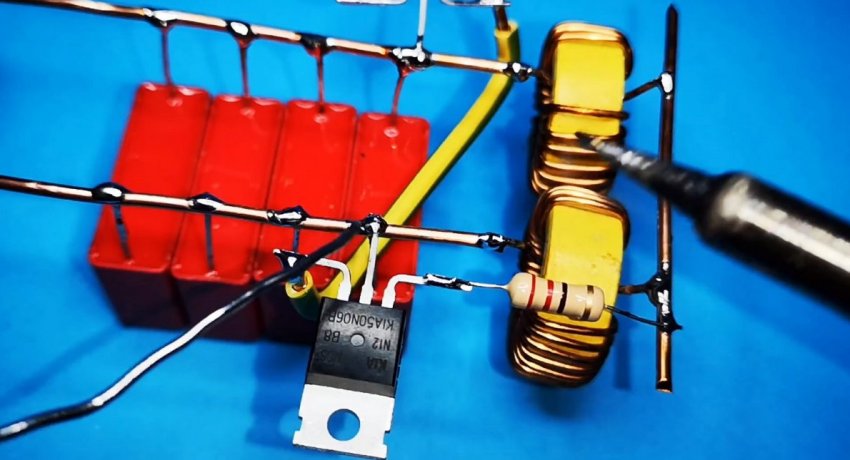

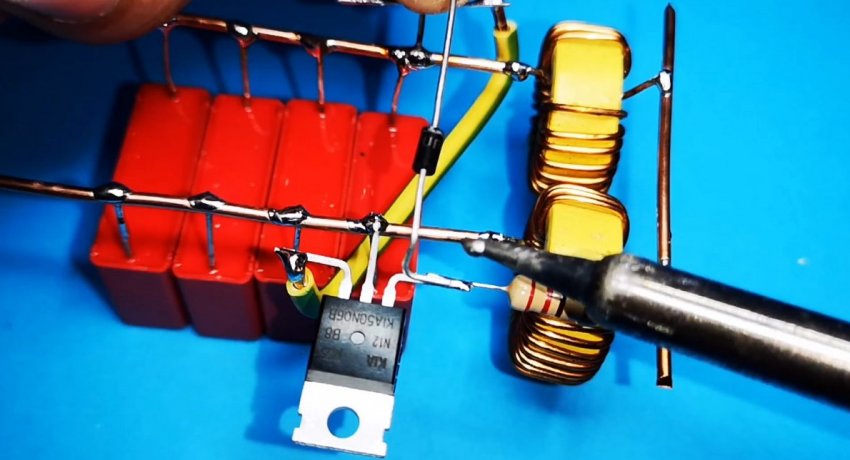

Припаяем резистор от дросселей к затвору транзистора.
Далее припаяем диод от затвора к противоположному соединению конденсаторов.

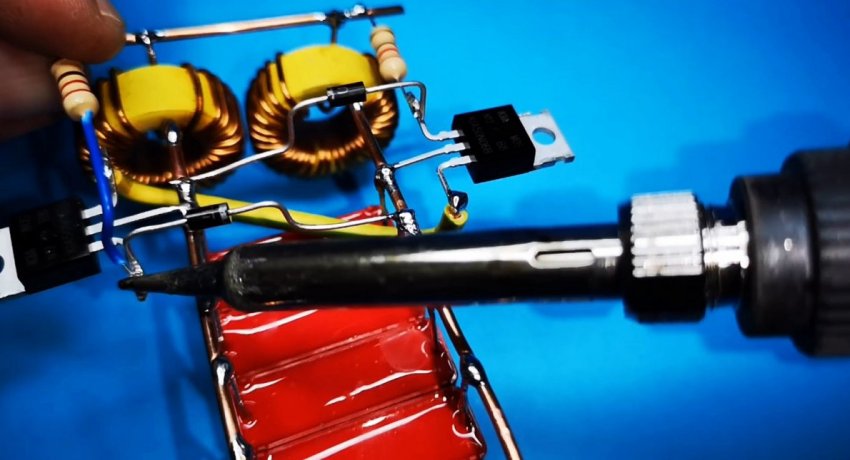

На другом транзисторе сделаем тоже самое: припаяем резистор к затвору и к дросселям, диод от затвора к противоположному соединению конденсаторов.

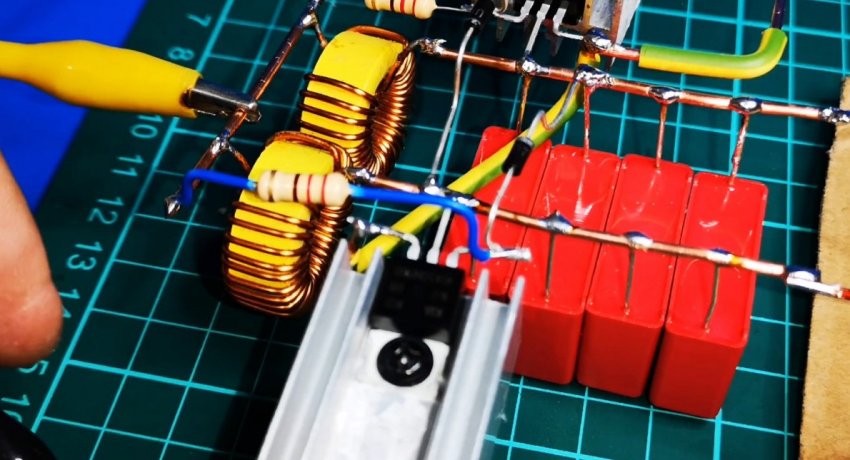

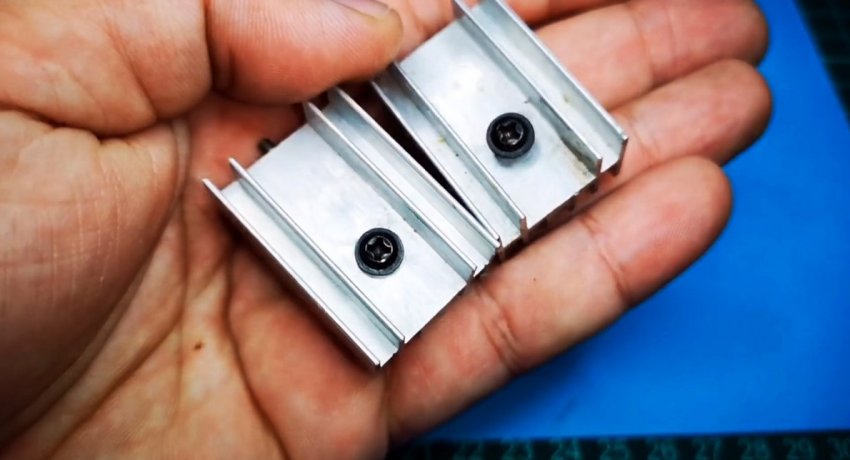

К транзисторам покрутим два радиатора.

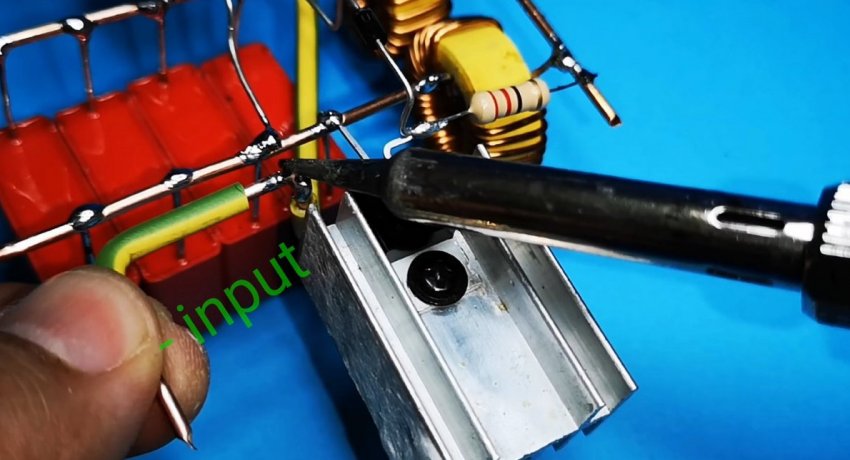

К истоку одного из транзисторов припаяем общий провод. Это будет минусовой вывод к источнику питания. Плюсовой от соединения дросселей.

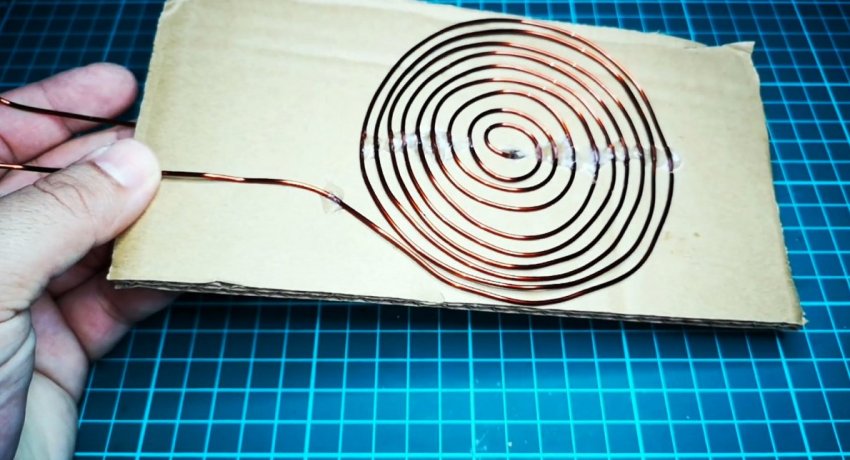

Пришло время сделать индукционную поверхность. Возьмем проволоку и прямоугольник картона 150х200. Проткнем его и пропустим проволоку.
Затем сделаем завитушку примерно на 10 витков.
Зафиксируем клеем.

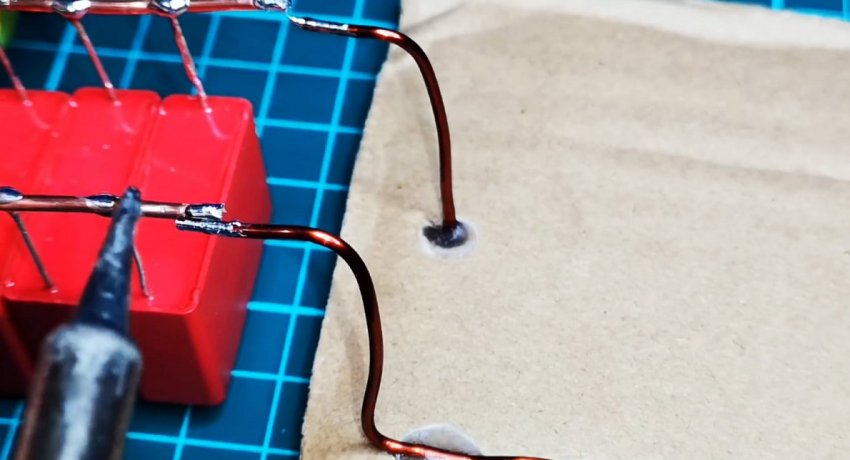

Зачистим концы катушки и подключим к выводам конденсаторов.
Подключим к источнику тока 12 В 6 А.

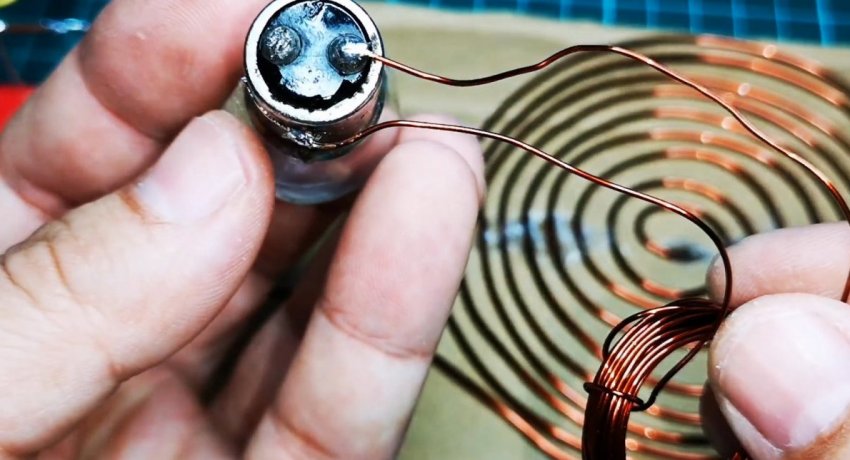

Чтобы проверить работу плиты соорудим катушку из проволоки меньшего диаметра, с числом витков 20 штук. И нагрузим на автомобильную лампу накаливания.

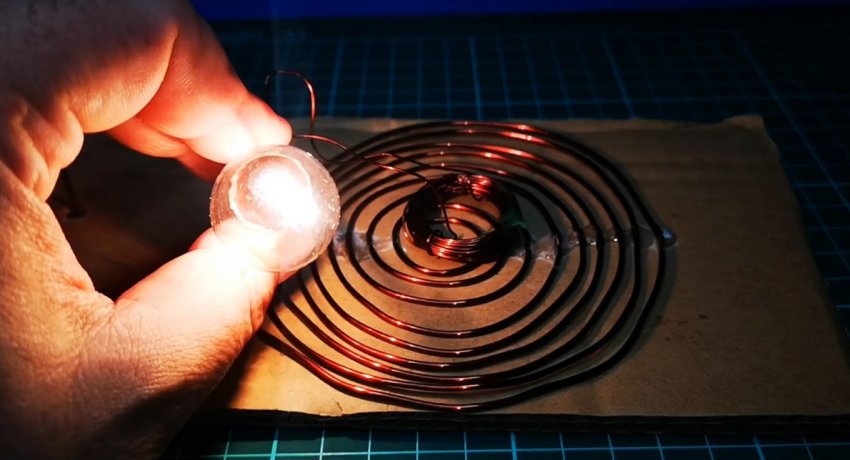

Если эту скрутку поднести к индуктору, то лампа должна светиться.

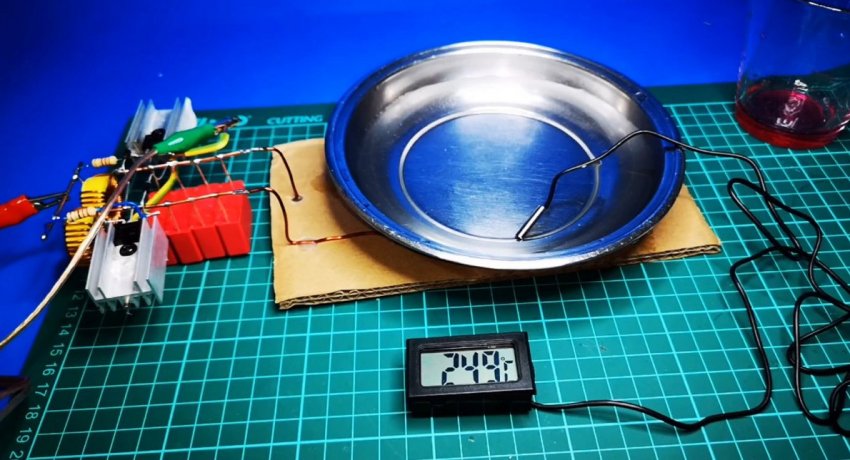

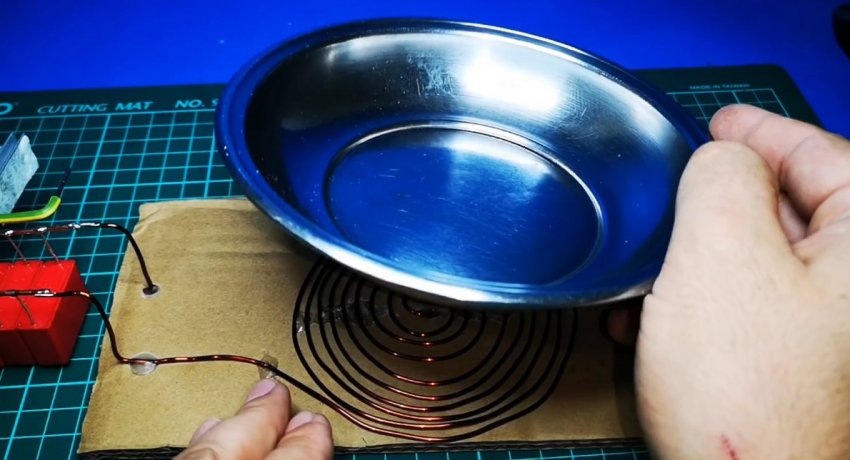

Поставим на индуктор обязательно металлическую тарелку. Нальем воду и положим в нее термометр.

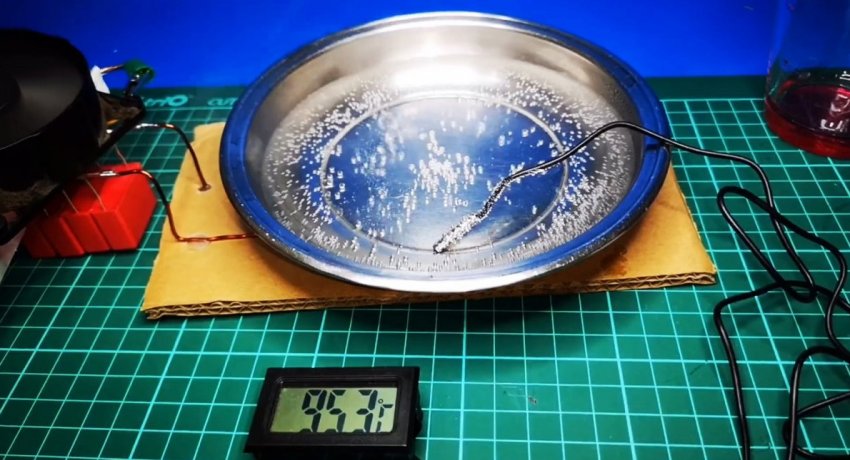

Через некоторое время вода закипела.
Так же начали греться транзисторы, для их охлаждения понадобился дополнительный обдув из компьютерного кулера.

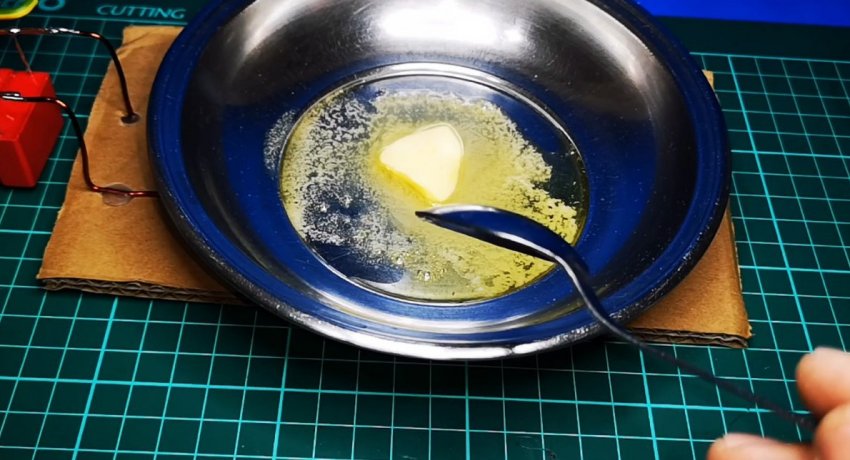

Плита готова и проверена. Теперь можно попробовать что-нибудь приготовить. Положим кусочек масла.

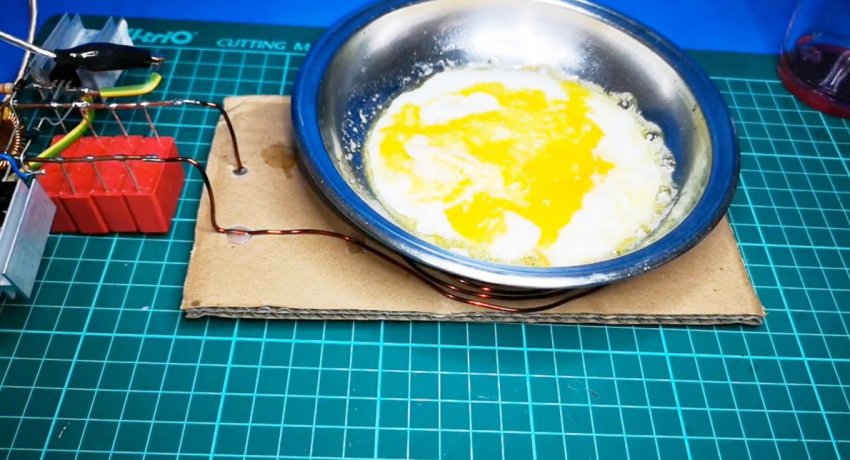

И попробуем приготовить яичницу.
Все работает. Генерация составляет примерно 60 кГц.
