Как из обычного диода сделать фотодиод - «Сделай сам»

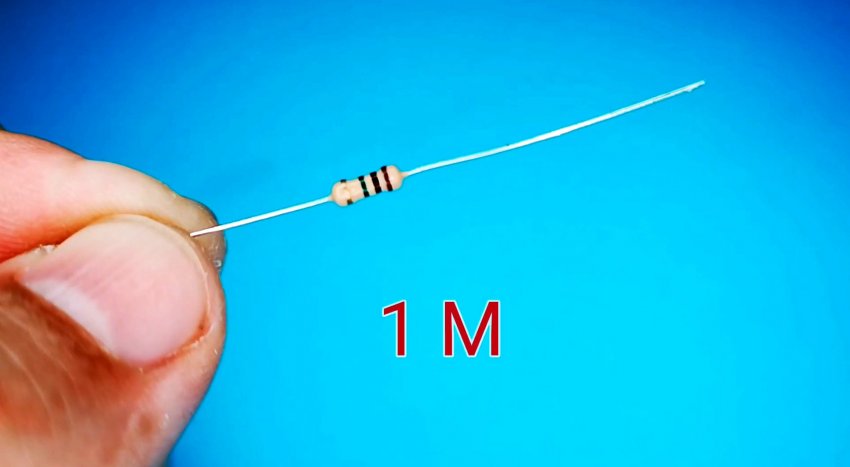

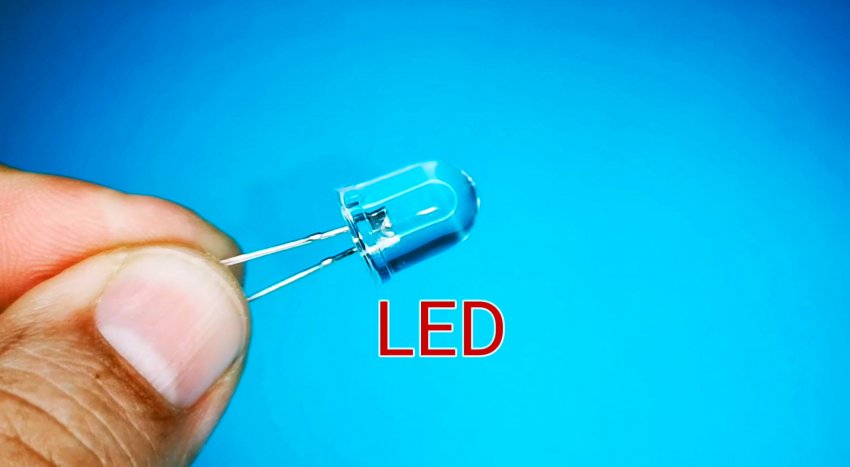

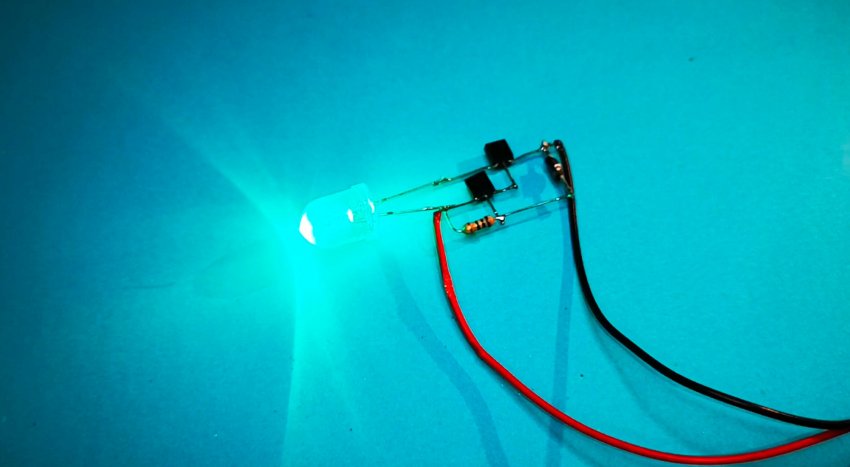

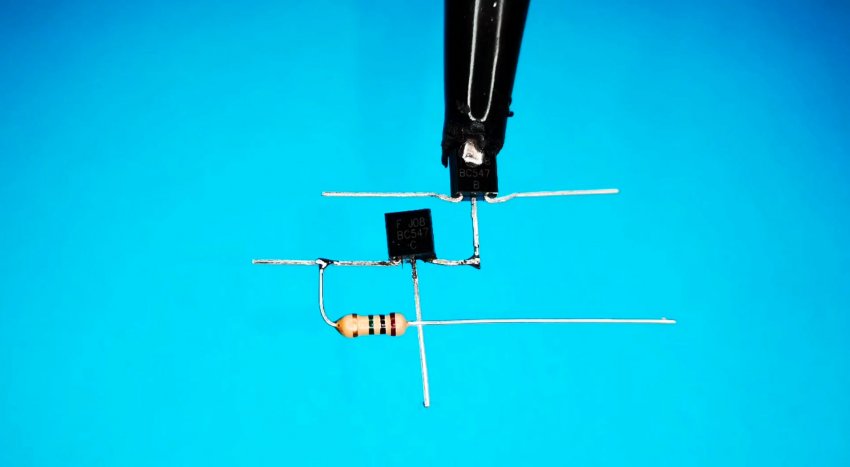

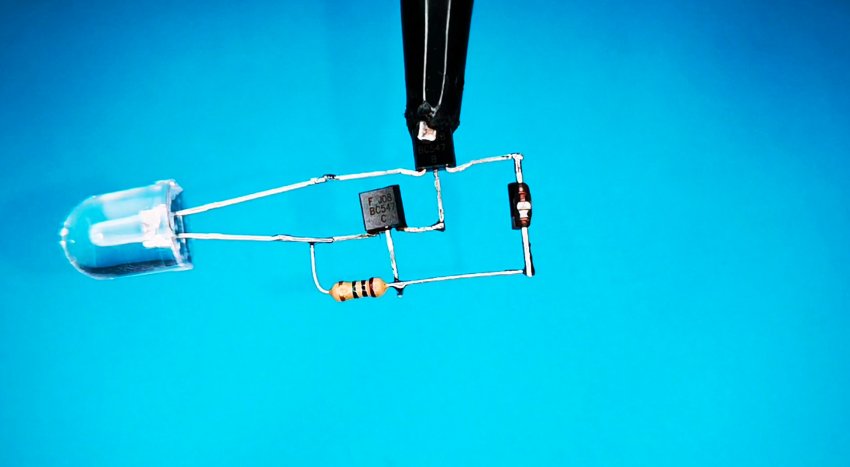

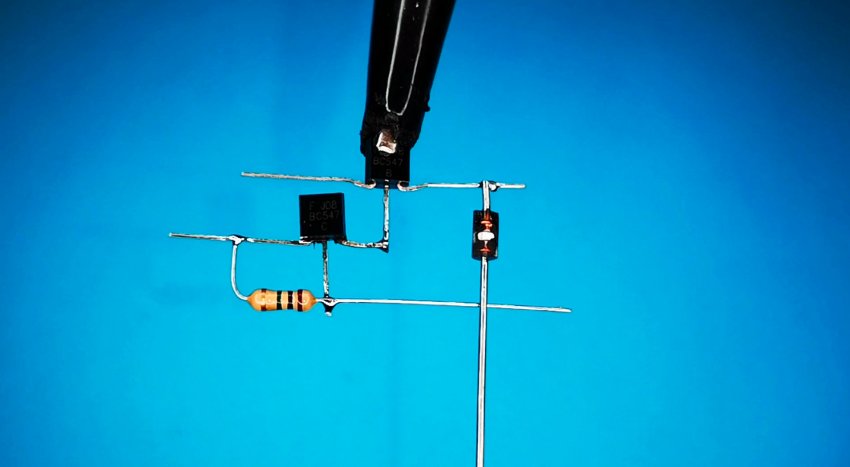

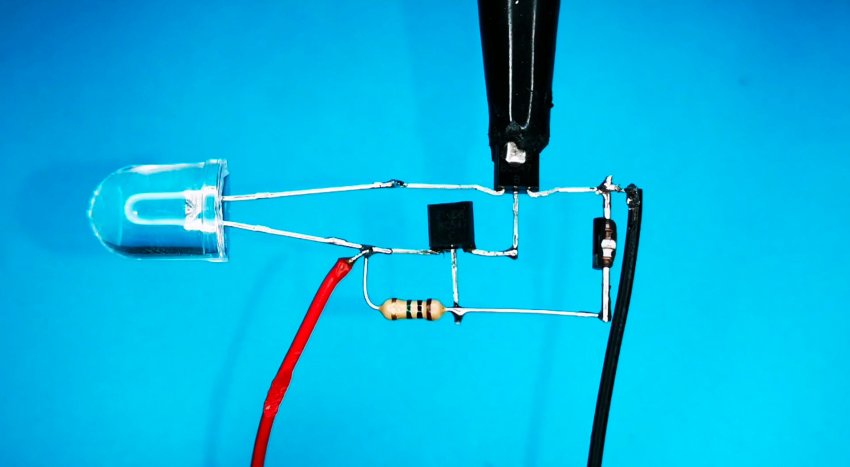

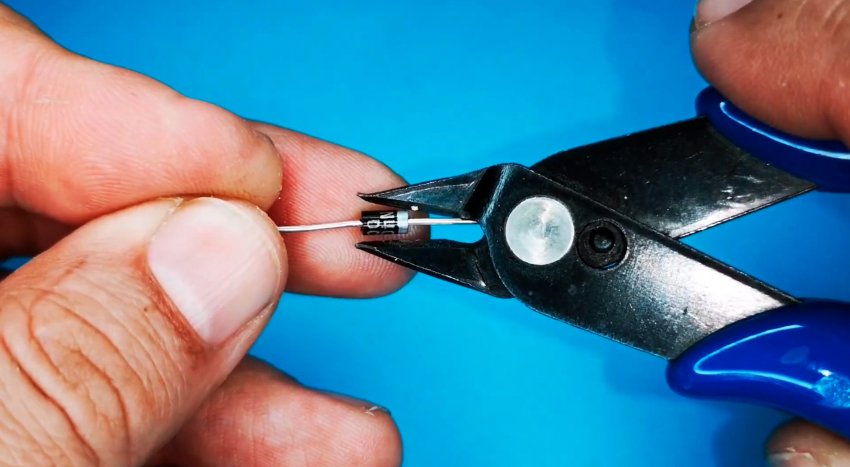

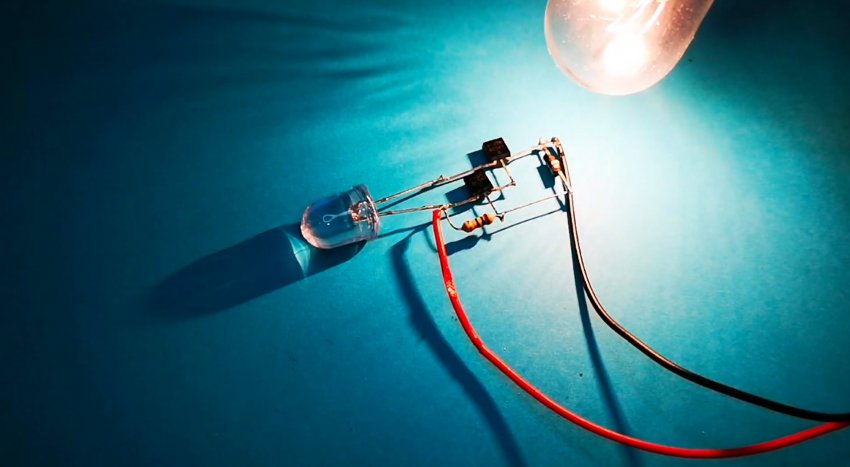

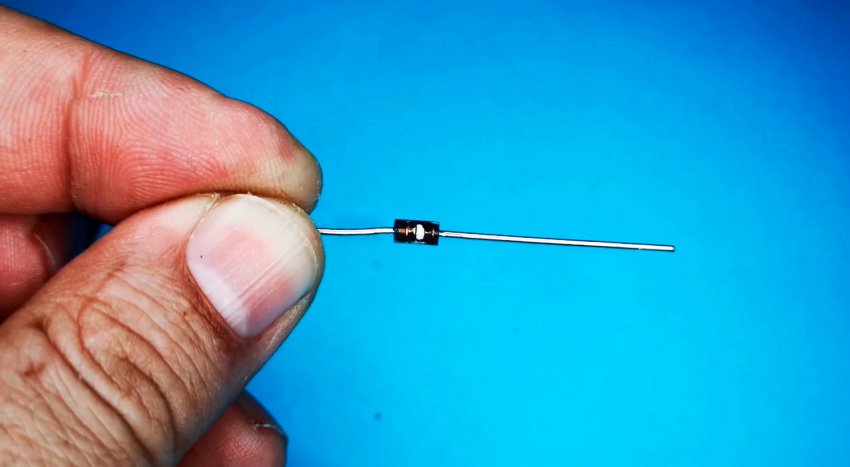

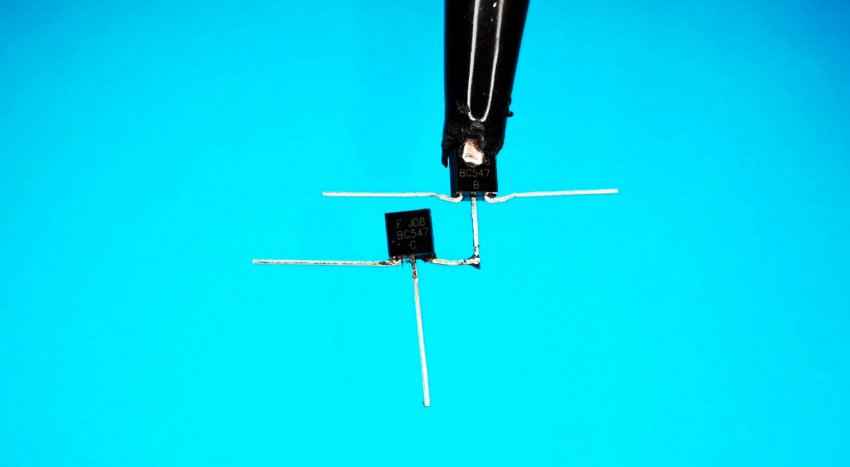

Резистор 1 МОм. Диод 1N4007 - http://ali.pub/5ibgk8 Светодиод. Батарея 9 В. Как переделать диод в фотодиод своими руками Чтобы переделать диод в фотодиод, необходимо удалить оболочку светозащитного корпуса. Для этого берем кусачки и откусываем часть корпуса у диода. Вот и все. Теперь непрозрачная оболочка не блокирует свет и он спокойно может достигнуть кристала прибора. Проверка самодельного фотодиода простой схемой Чтобы проверить работу фотодиода соберем простую схему. Спаиваем транзисторы в один составной. Эмиттер одного транзистора припаиваем к базе другого. Припаиваем резистор между коллектором и базой транзистора. Припаиваем фотодиод между базой и коллектором транзисторов. Индикатором работы будет служить светодиод. Припаиваем его в схему. Подаем на схему питание 9 Вольт. Как видите, светодиод светится, так как через резистор на базу транзистора подается напряжение способное открыть оба транзистора. Но стоит осветить фотодиод светом, как светодиод тухнет. Так как сопротивление фотодиода уменьшается и транзисторы закрываются. Конечно, чувствительность самодельного фотодиода крайне мала, но вполне достаточна, чтобы сделать, скажем, самодельный оптрон или применить его в других целях. Кстати, чувствительность у него в инфракрасном диапазоне немного лучше. Смотрите видео Также вам должна понравиться статья: 2 мигалки на 220 В без транзисторов - https://sdelaysam-svoimirukami.ru/6136-2-prostejshie-migalki-na-220-v.html
