Как сделать высоковольтный повышающий преобразователь без транзисторов - «Сделай сам»
Преобразователь состоит из 3 одинаковых частей: удвоителей. Подключается схема в сеть 220 В. Давайте подробно рассмотрим принцип работы схемы. Принцип работы Значение 220 В - это квадратический показатель...[/h]
![Как сделать высоковольтный повышающий преобразователь без транзисторов - «Сделай сам»](/uploads/posts/2024-07/medium/kak-sdelat-vysokovoltnyj-povyshajuschij-preobrazovatel-bez-tranzistorov-sdelaj-sam-1.jpg)
Преобразователь состоит из 3 одинаковых частей: удвоителей. Подключается схема в сеть 220 В. Давайте подробно рассмотрим принцип работы схемы.
Принцип работы

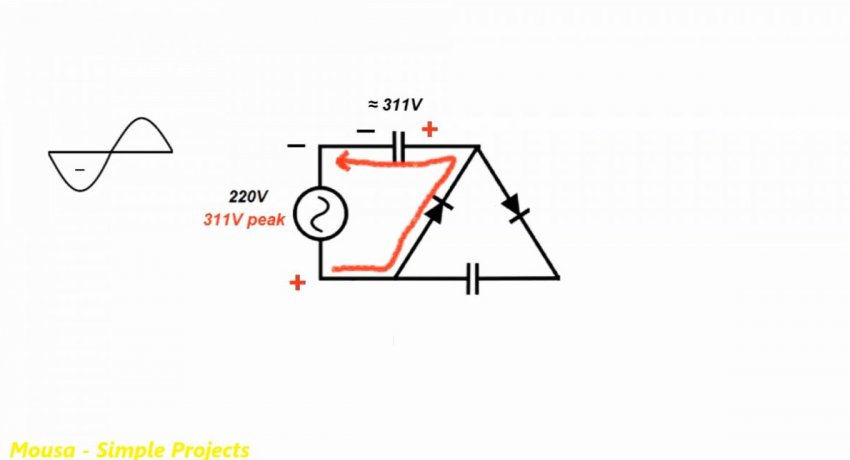

Значение 220 В - это квадратический показатель рабочего значения. В пике полуволны амплитудное значение колеблется в районе 311 В. В прохождении отрицательной полуволны первый конденсатор через диод зарядится до напряжения порядка 311 В.

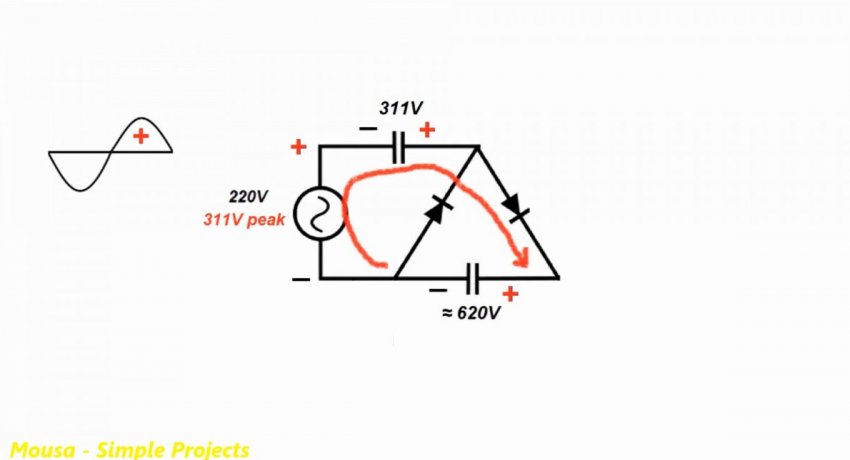

Далее, при прохождении положительной полуволны конденсатор отдаст свои значения другому конденсатору плюс напряжения сети. В итоге второй конденсатор зарядится до 620 В с учетом падения на диодах.

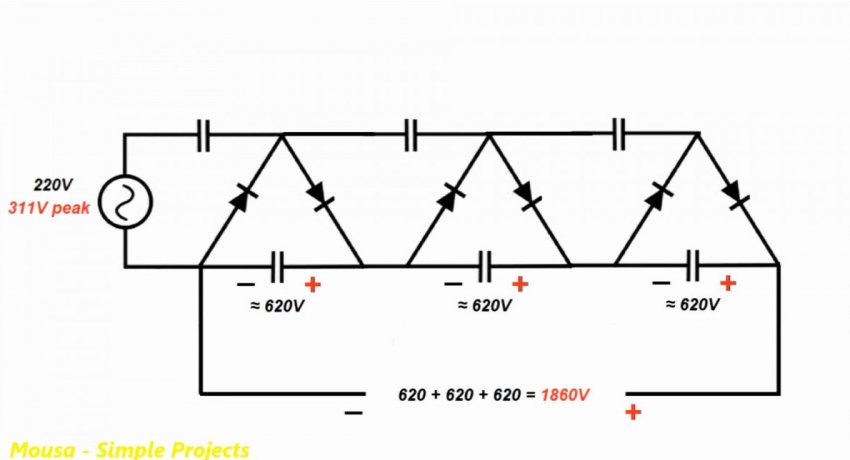

Так как в схеме 3 таких удвоителя, то на выходе получим примерно 1860 В.
Не очень сложная арифметика. Количество удвоителей может быть любым (в разумных пределах).
Как сделать повышающий преобразователь преобразователь

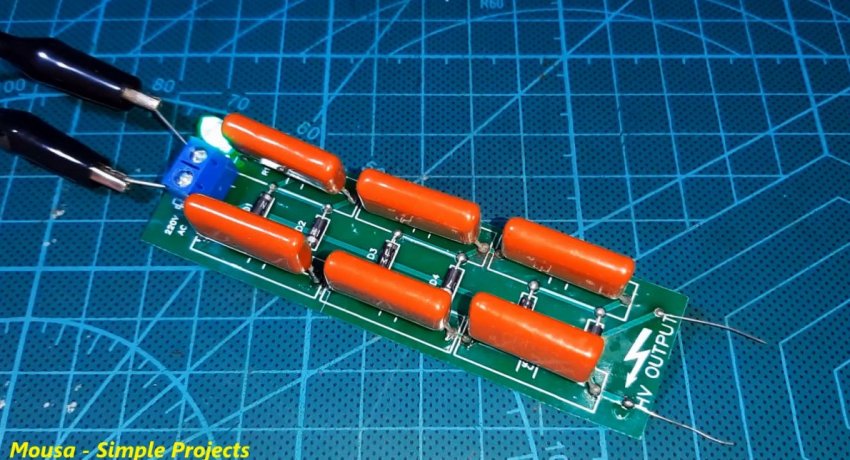

Теперь соберем все в «железе». Плату можно сделать самому или заказать.

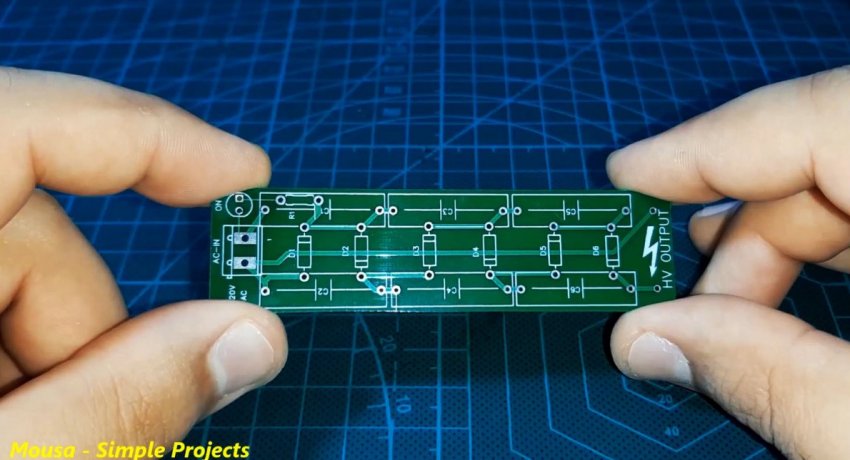

Абсолютно несложная плата была заказана. Запаиваем на нее все компоненты согласно схемы.

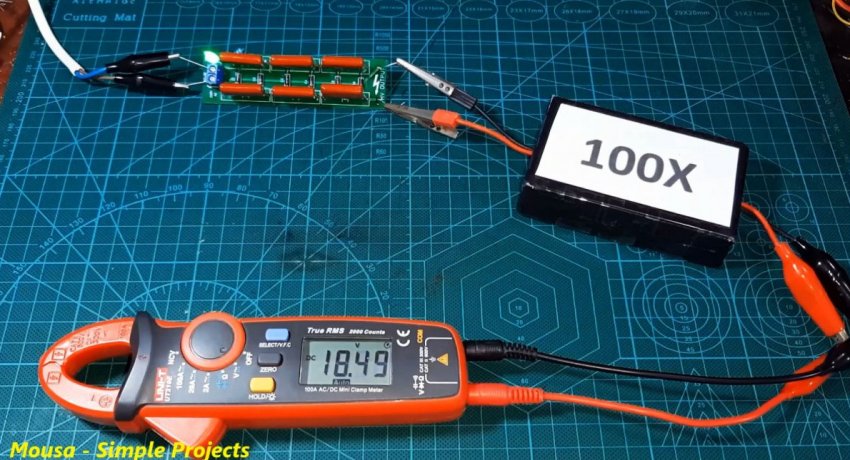

Так как тестор на напряжение больше 1000 В найти проблематично, выходное напряжение с преобразователя измерим через делитель на 100.
Как видите, на выходе порядка 1850 В.
Если приблизить выходные контакты на расстояние меньше 1 мм произойдет разряд. Такие разряды не вредят преобразователю из-за своей малой мощности. Не забывайте технику безопасности при работе с высоким напряжением.
Смотрите видео
