Как сделать устройство плавного пуска из доступных деталей и продлить жизнь электроприборам - «Сделай сам»

Материалы: Реле 12В - http://alii.pub/60ep1w пленочный конденсатор с напряжением 250-400 Вт емкостью 0,33-1 мкФ - http://alii.pub/5n14g8 конденсаторы 25-35 В 47-470 мкФ - http://alii.pub/5n14g8
Как сделать устройство плавного пуска из доступных деталей и продлить жизнь электроприборам - «Сделай сам»




Материалы:


  • Реле 12В - http://alii.pub/60ep1w
  • пленочный конденсатор с напряжением 250-400 Вт емкостью 0,33-1 мкФ - http://alii.pub/5n14g8
  • конденсаторы 25-35 В 47-470 мкФ - http://alii.pub/5n14g8
  • транзистор BD139 - http://alii.pub/60eox8
  • стабилитрон 1 Вт 12-24В - http://alii.pub/5myg53
  • ограничительный резистор 10-30 Ом - http://alii.pub/5h6ouv
  • печатная плата.

Как сделать регулятор оборотов электроинструмента без знания электроники - https://sdelaysam-svoimirukami.ru/8044-kak-sdelat-reguljator-oborotov-jelektroinstrumenta-bez-znanija-jelektroniki.html

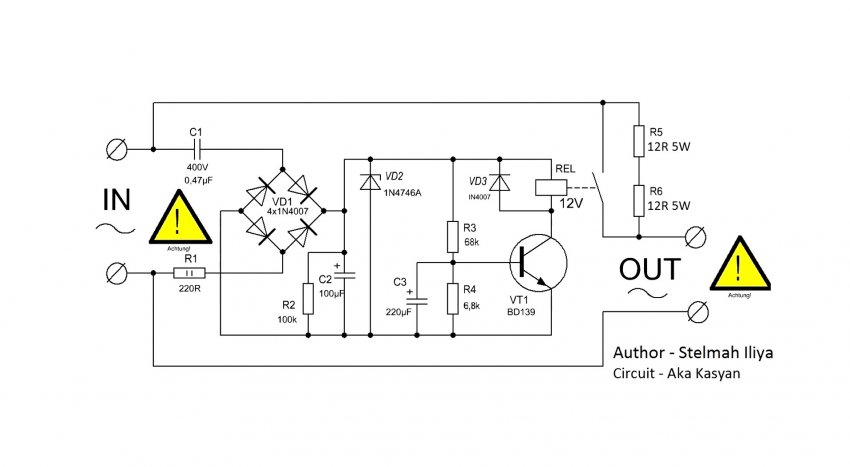

Схема и принцип работы


Данный прибор собирается по предложенной схеме. Он обеспечивает плавный запуск нагрузки задержкой включения. Иными словами, прибор сначала будет запускаться на малом напряжении, без больших пусковых токов. Когда он набирает обороты, устройство переводит его на полное напряжение.




При подключении схемы в сеть, питание в начальный момент поступает на нагрузку через ограничительный резистор. Прибор соответственно запускается без больших пусковых токов. На схеме путь тока в этот момент обозначен зеленым цветом. В этот момент сетевое напряжение подается через ограничительный резистор и балансный конденсатор, и поступает на схему задержки.


Далее питание выпрямляется мостом, и сглаживается конденсатором. Параллельно последнему подключен стабилитрон и высокоомный резистор. Стабилитрон поддерживает выходное напряжение на уровне 18 В, а резистор разряжает конденсатор после отключения схемы. Это обеспечивает быстрое замыкание контактов реле.


На резисторах в центре схемы собран делитель напряжения. Через верхний резистор заряжается конденсатор задержки. Когда на нем достигается достаточное напряжение, происходит отпирание транзистора. В итоге подается питание на обмотку реле. То срабатывает, и питание от сети поступает на прибор напрямую. В это время тот уже запущен, и легко его воспринимает.


В схеме также предусматривается диод, подключенный параллельно обмотке реле. Он предназначен для защиты транзистора в момент размыкания реле.


Процесс сборки плавного пуска

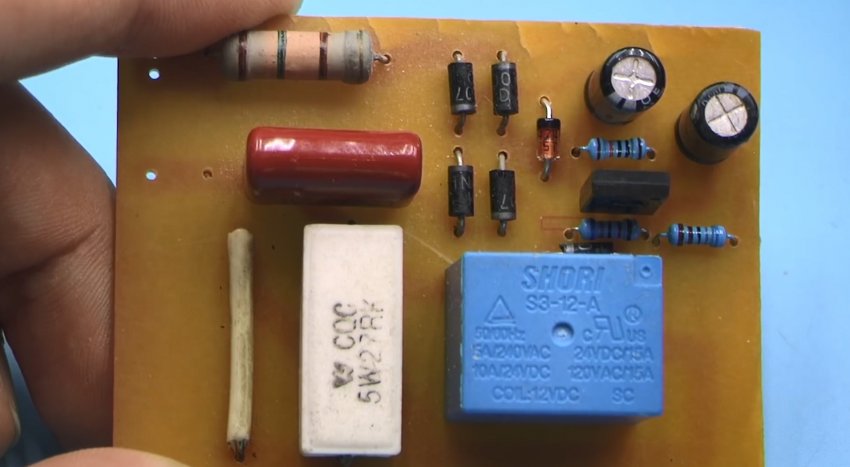

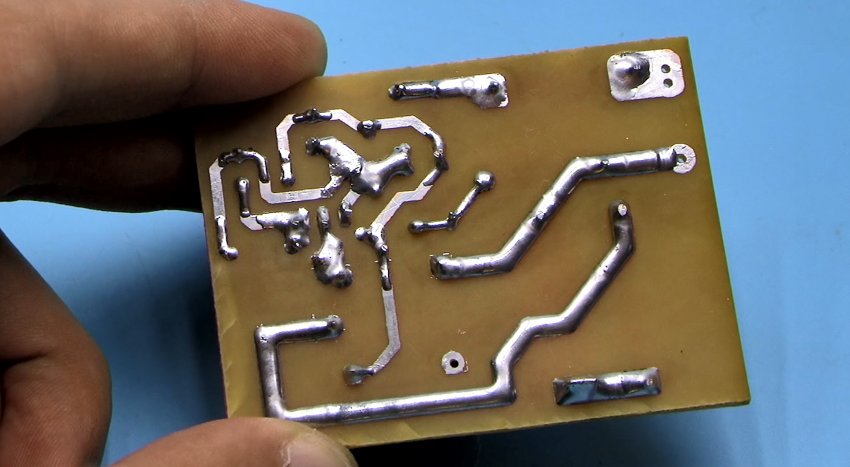

Прибор собирателя на основе печатной платы. Обязательно ее дорожки усиливаются припоем.

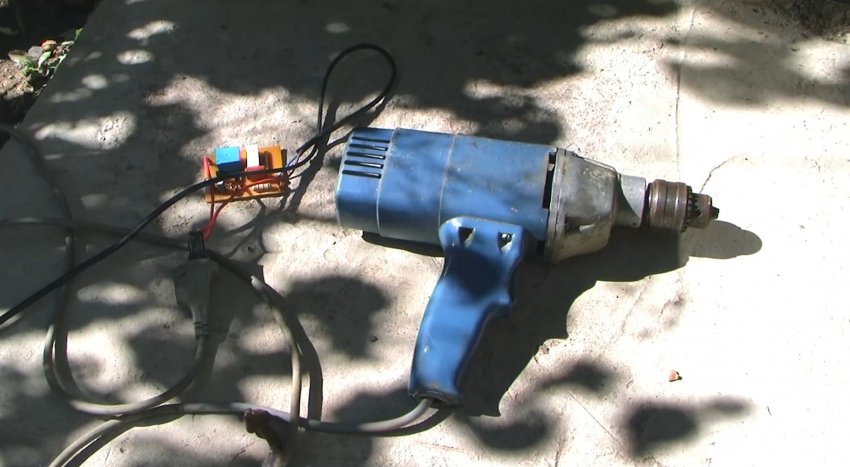

В собранном виде плата помещается в монтажную коробку, после чего может устанавливаться на корпус потребителя, если это, к примеру, холодильник. Также можно собрать на базе плавного пуска удлинитель для включения дрели, болгарки, лобзика.




Смотрите видео



Как собрать простейший удлинитель с плавным пуском для электроинструмента - https://sdelaysam-svoimirukami.ru/8085-kak-sobrat-prostejshij-udlinitel-s-plavnym-puskom-dlja-jelektroinstrumenta.html
