Как сделать аварийный фонарь - «Сделай сам»

Схема самодельного аварийного фонаря Батарея состоит из 4 литий-ионных аккумуляторов...[/h]
Как сделать аварийный фонарь - «Сделай сам»

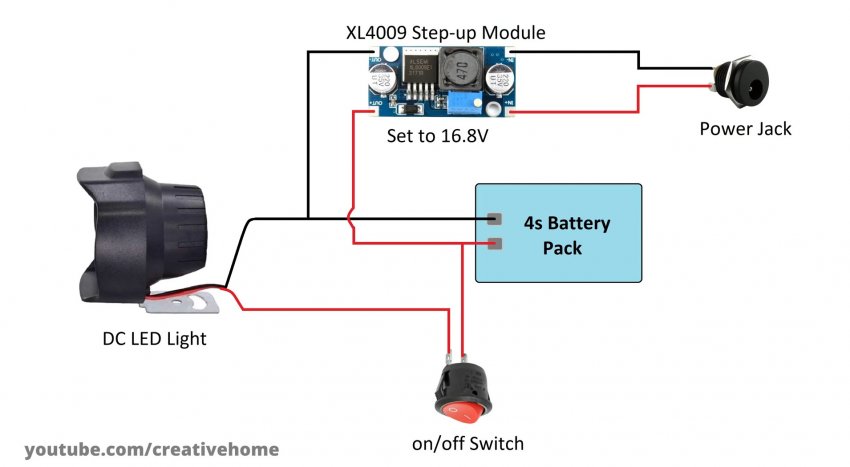

Схема самодельного аварийного фонаря




Батарея состоит из 4 литий-ионных аккумуляторов управляемых контролером. Светодиодная фара подключается к батарее через переключатель. Общее напряжение питания 14,4 В.
Чтобы заряжать преобразователь от любого низковольтного блока добавлен повышающий преобразователь, который настраивается на повышение 17 В.

Изготовление аварийного аккумуляторного фонаря


Батареи типа 18650 можно не покупать, а вытащить из старого ноутбука.

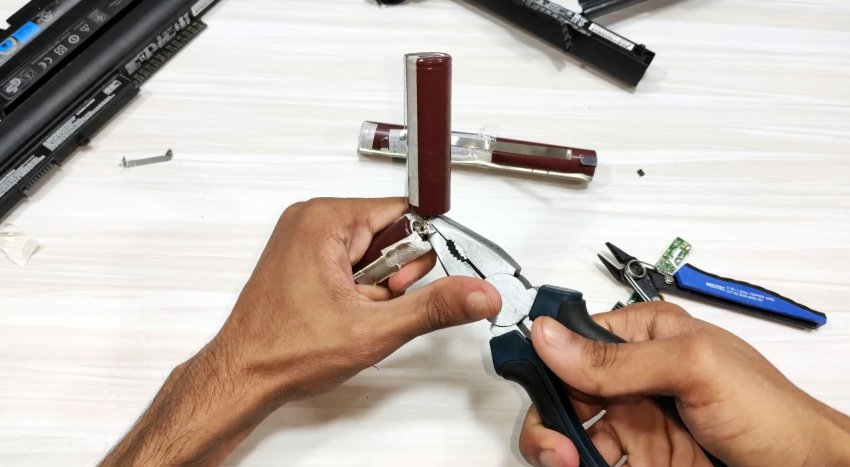

Аккуратно разбираем, отрывая токопроводящие шины.

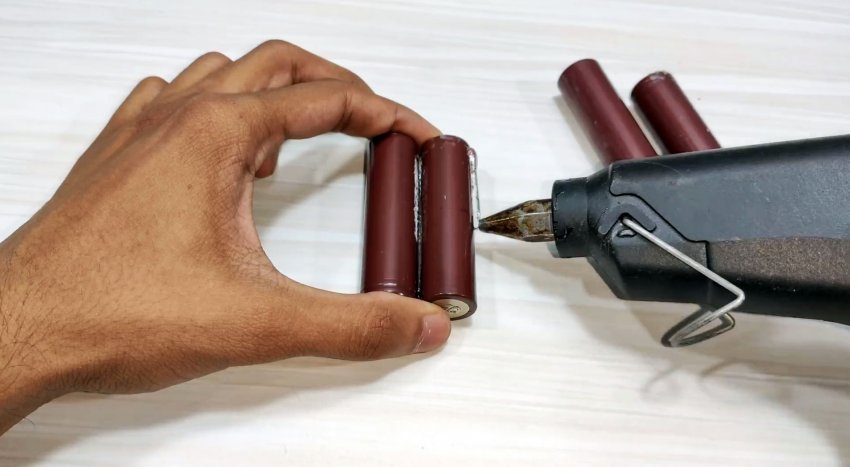

Склеиваем между собой на горячий клей, прислонив друг к другу противоположными сторонами полярности.

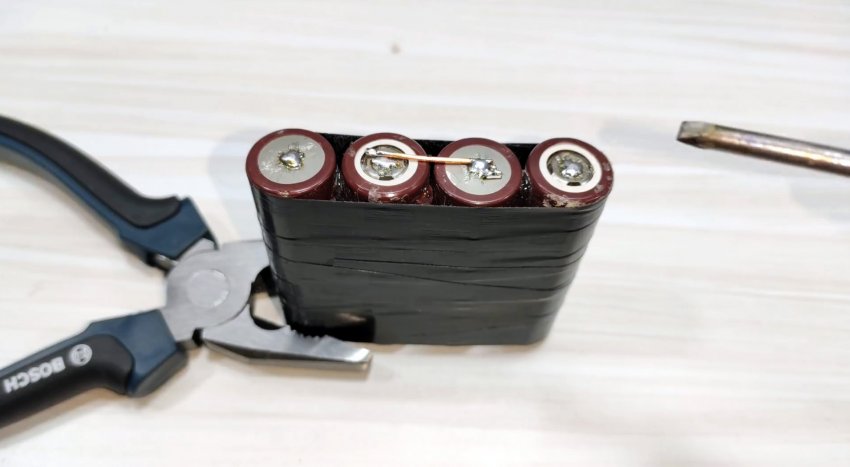

Обматываем изолентой. Припаиваем перемычки, чтобы соединить аккумуляторы последовательно.

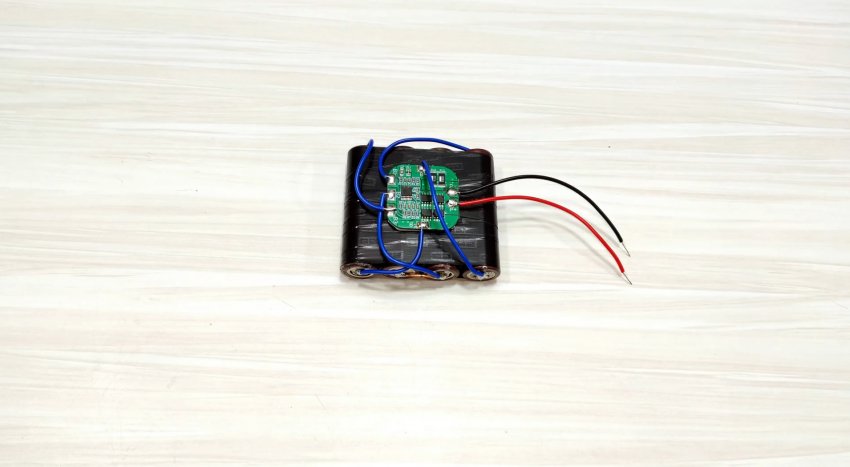

На двусторонний скотч припаиваем плату контроллера и подключаем ее.

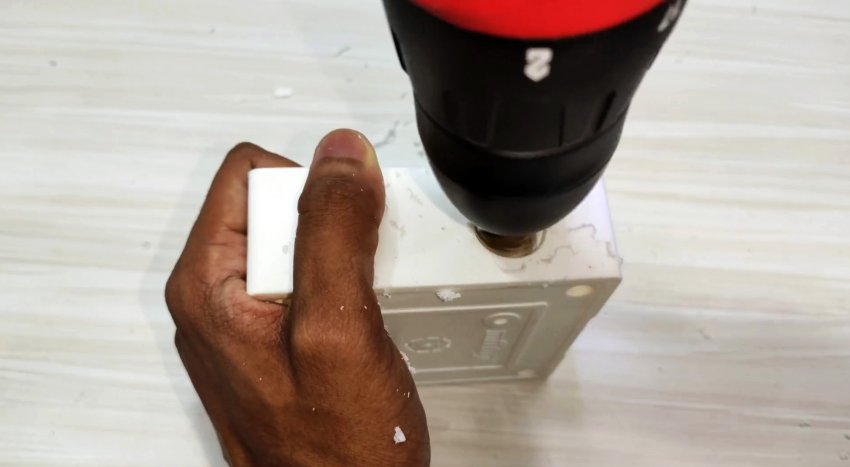

Берем распределительную коробку и сверлим отверстия под переключатель и разъем зарядки.

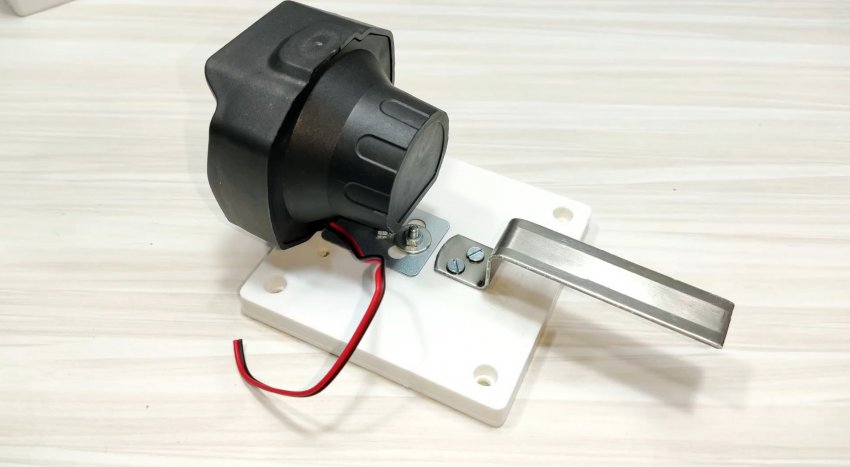

Сверлим в крышке коробки отверстия под фонарь и ручку, которую можно сделать из металлической полосы алюминия. Фиксируем все винтами.


Припаиваем повышающий преобразователь между разъемом и контроллером зарядки.

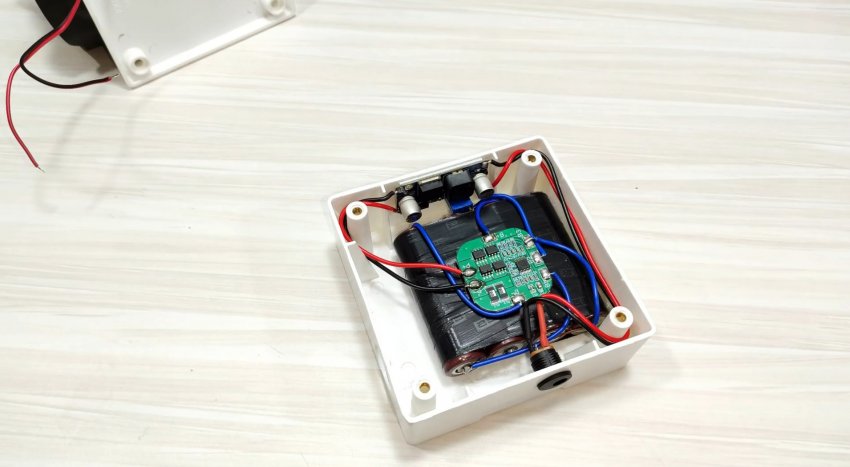

Преобразователь и аккумуляторную батарею приклеиваем к коробке двусторонним скотчем.

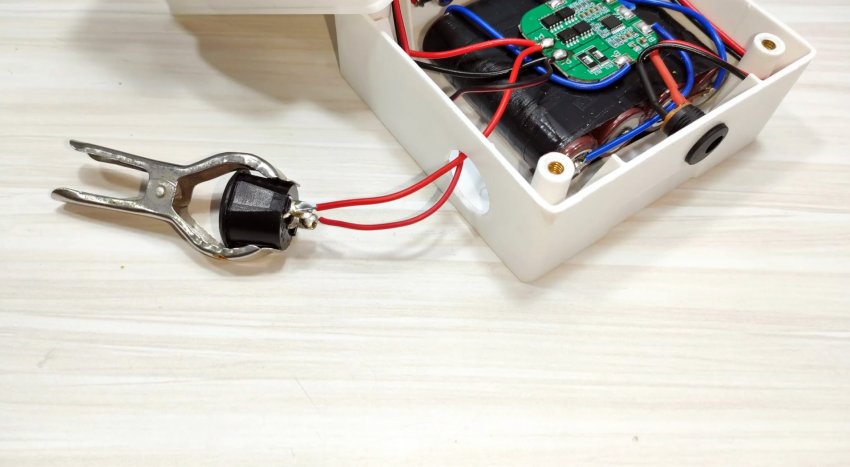

Припаиваем фонарь и переключатель.

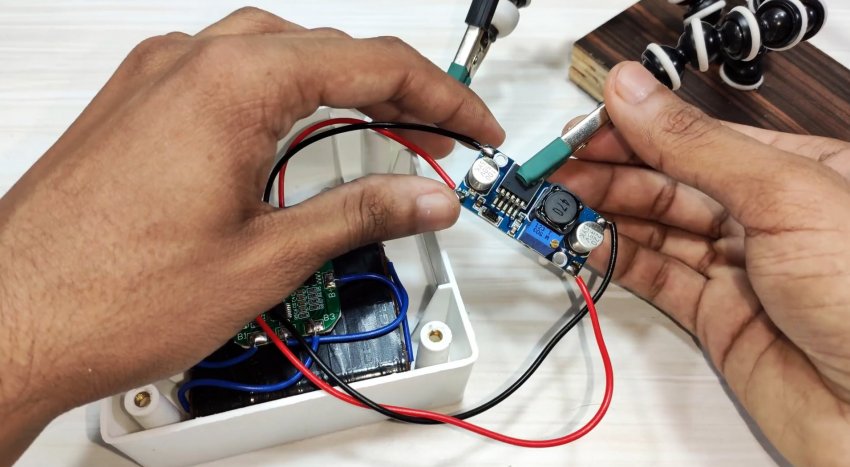

Подключаем зарядку, настраиваем преобразователь на выход 17 В.

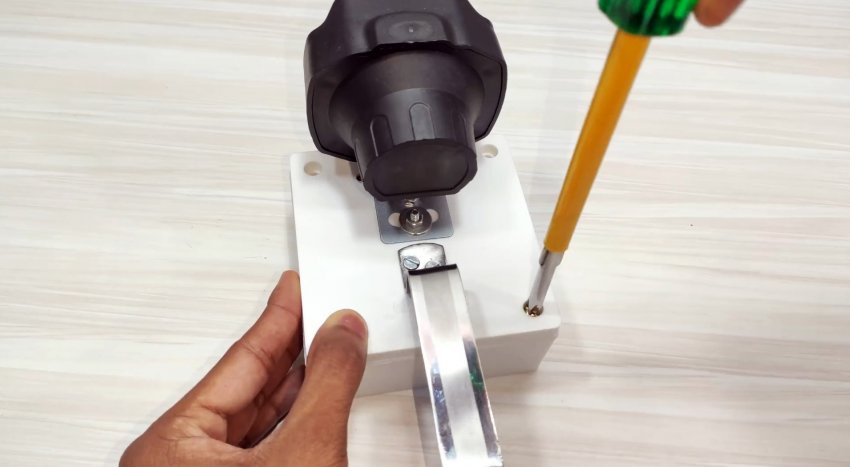

Закрываем крышку, фиксируем винтами.

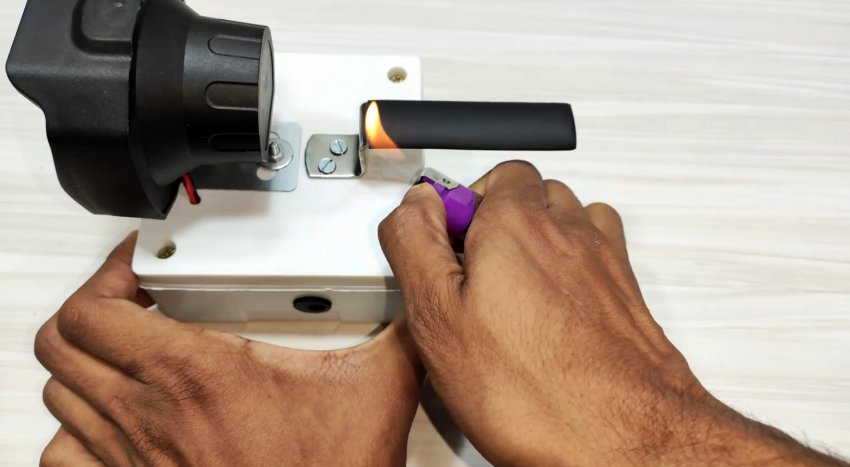

На ручку надеваем термоусадку, усаживаем зажигалкой.

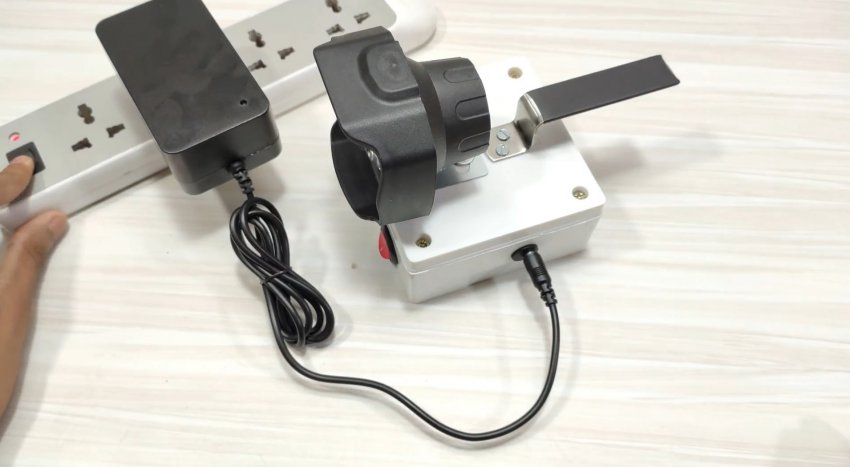

Ставим фонарь на зарядку.

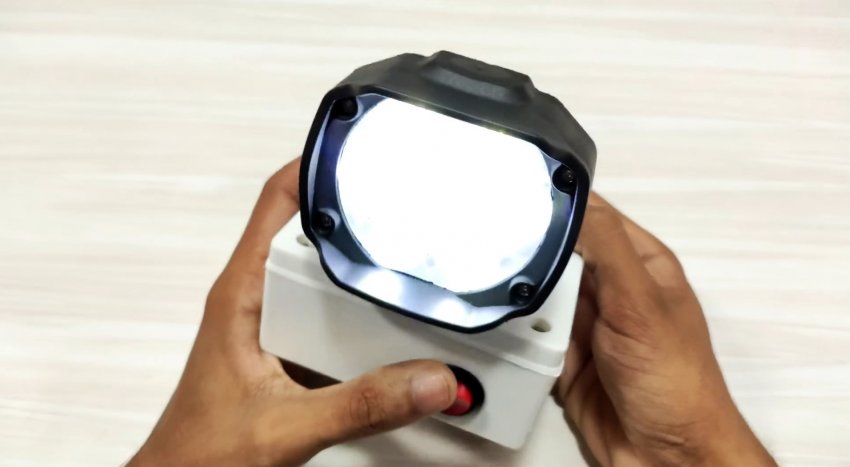

Теперь можно проверить работу.


Светит отлично.


Учитывая емкость батареи (3200 мАч) и мощность фонаря (10 Вт), то свечения хватит на 5-6 часов непрерывной работы. Огромный плюс данной конструкции в том, что ее параметры можно варьировать как вам удобно: можно приобрести более или менее мощный прожектор, более высокоемкий аккумулятор.

Смотрите видео



Также посмотрите как сделать фонарь, который работает от тепла ваших рук - https://sdelaysam-svoimirukami.ru/3738-fonarik-rabotaet-ot-tepla-ruki.html
