Как сделать солнечную батарею из транзисторов - «Сделай сам»
Всем известно (а кому не известно, узнает сейчас), что для производства основных типов солнечных батарей используются кремний. Это полупроводник, который широко применяется при изготовлении радиоэлектронных комплектующих. Например, при производстве транзисторов. И возникла идея… А не попробовать ли сделать солнечную батарею самостоятельно?

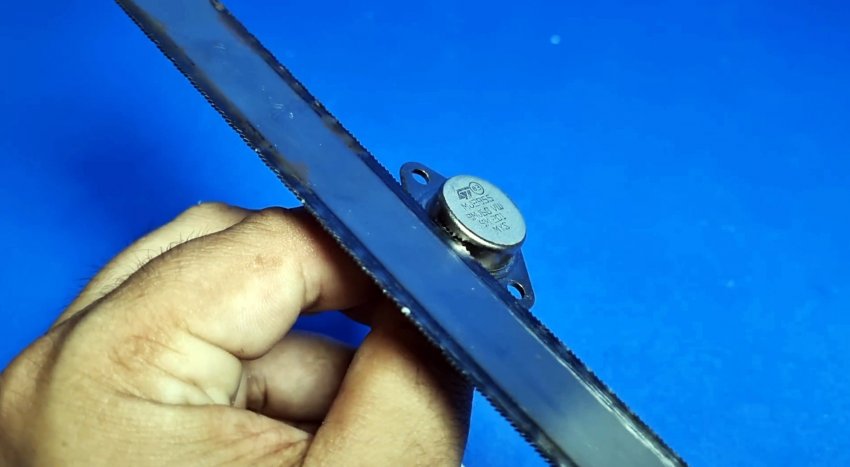

Это кремниевый прибор прямой проводимости. Довольно большой мощности (115 Вт). А значит величина кристалла, содержащего кремниевые p-n переходы тоже достаточного размера. Для того чтобы в этом убедиться, предлагается спилить ножовкой верхнюю часть транзистора и заглянуть внутрь.

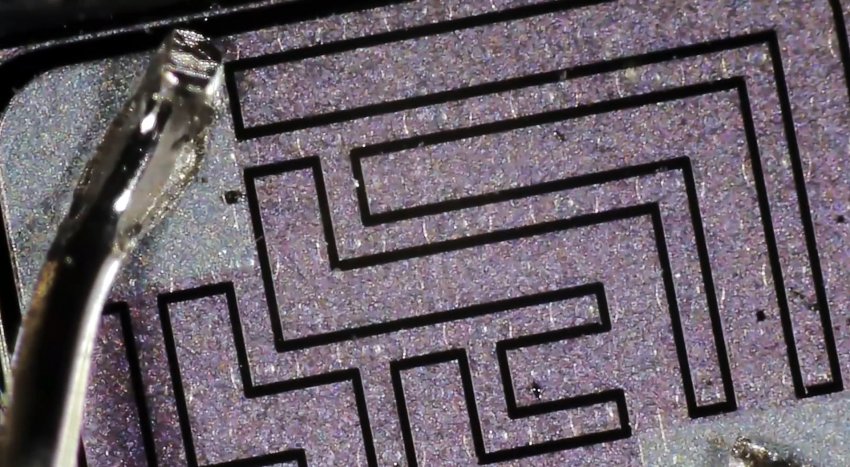

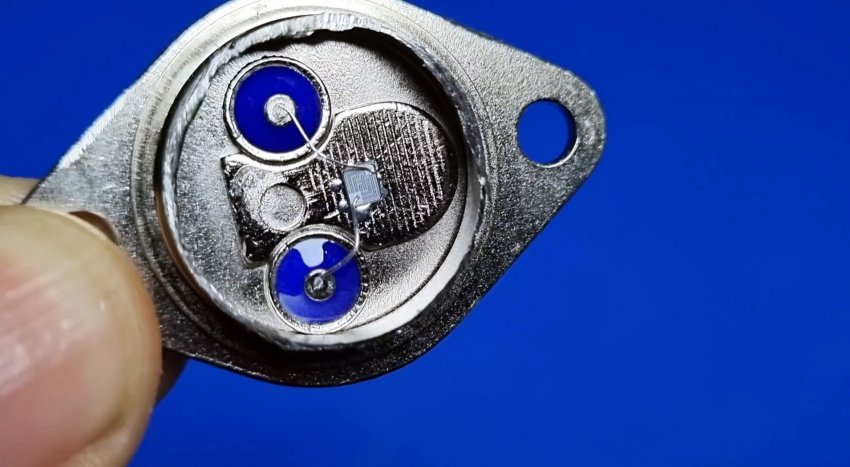

Взгляду открывается кремниевая пластина, к которой подпаяны выводы.

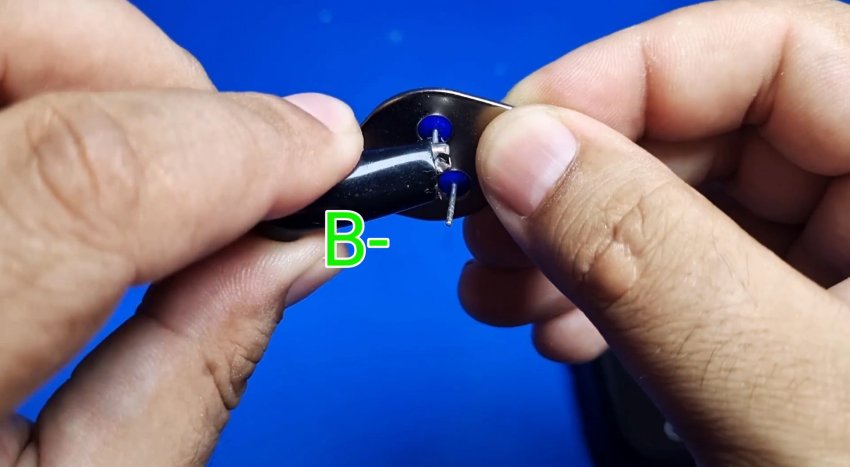

Тестер, включенный на измерение напряжения с минимальным пределом, подключается к базе и коллектору испытуемого транзистора.

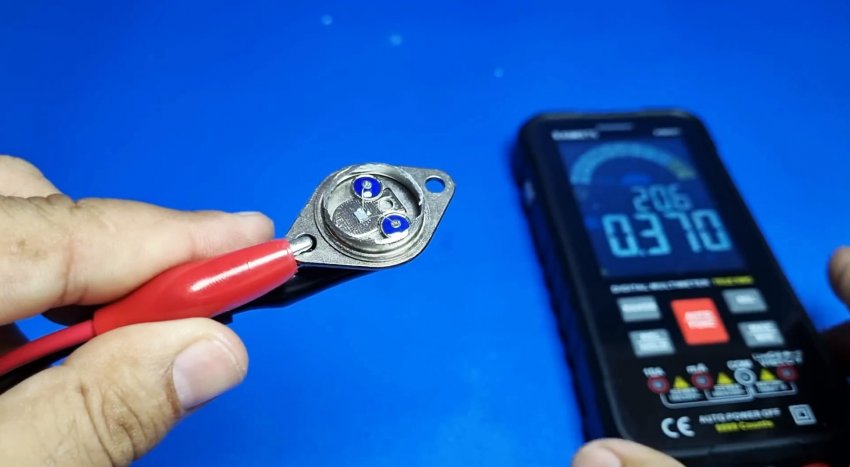

При средней освещенности величина генерируемого кремниевым переходом напряжения почти равна 0,4 В. Закрывая транзистор рукой, уменьшаем напряжение практически до нуля. Следующий этап испытаний.

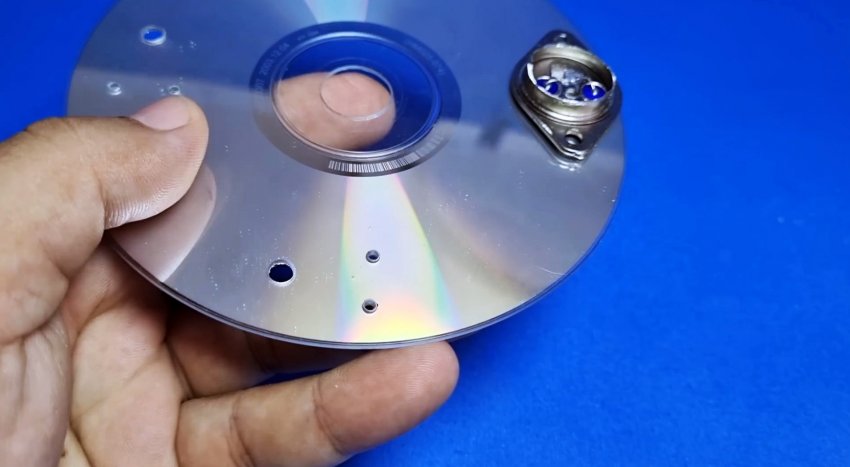

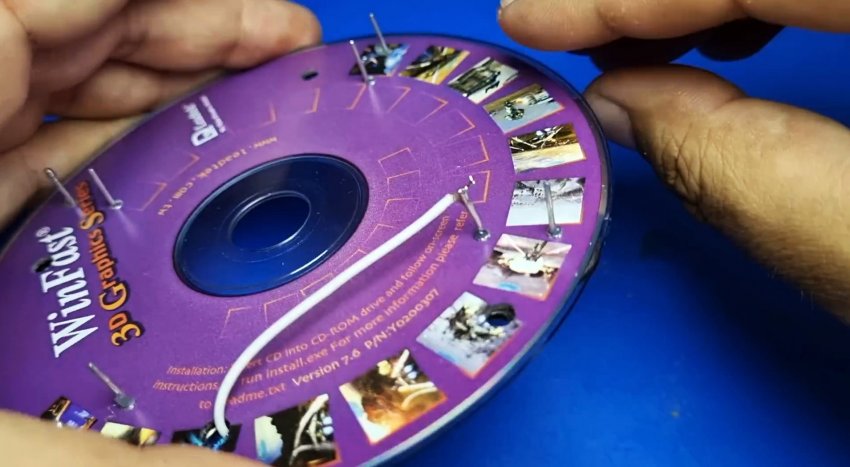

А если соединить несколько таких транзисторов последовательно. Достаточно ли будет генерируемого тока для питания какого-либо бытового прибора? Разместим четыре транзистора с отпиленной верхней частью корпуса на старом лазерном диске. Практично и эстетично. Все транзисторы соединяются последовательно. Коллектор первого с базой следующего и так далее. Получили цепочку из четырех кремниевых «p-n» переходов. С коллектора первого транзистора снимается «+», а минус с базы последнего.

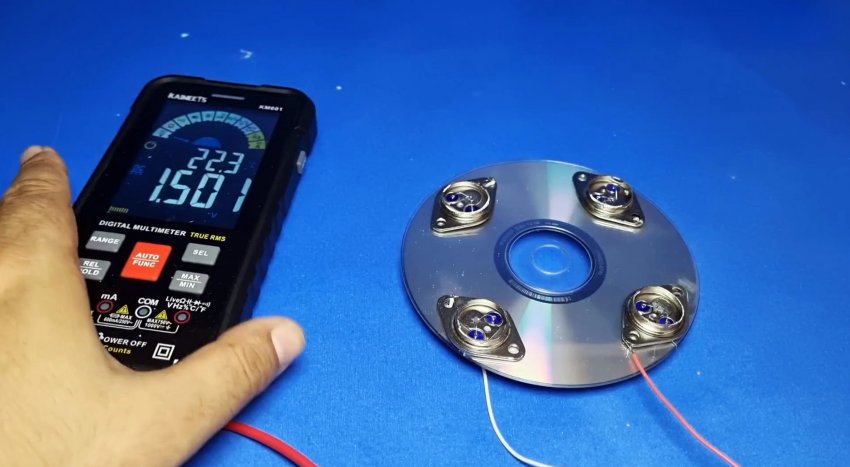

Что ж, значение величины напряжения выросло почти в четыре раза и стало 1,5 В. Это в помещении. А на улице при небольшой облачности оно увеличивается до 1,7 В. При закрывании света рукой, напряжение падает. Всё как в теории. При измерении величины тока прибор показал 0,015 мА. Конечно, это крайне мало. Не зря промышленные солнечные панели соединяются между собой последовательно-параллельно. Последовательно для увеличения выходного напряжения, а параллельно для увеличения величины вырабатываемого тока.

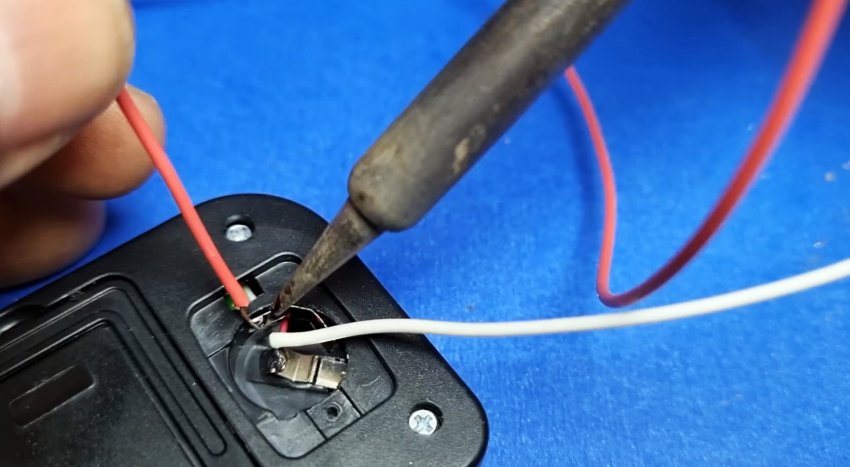

На следующем этапе эксперимента попробуем запитать от самодельной солнечной батареи бытовые часы с ЖК индикатором. Устройство очень слаботочное, рассчитанное на напряжение 1,5 В. Из часов удаляется «таблетка» питания, вместо нее к контактам припаиваются провода от солнечной батареи.

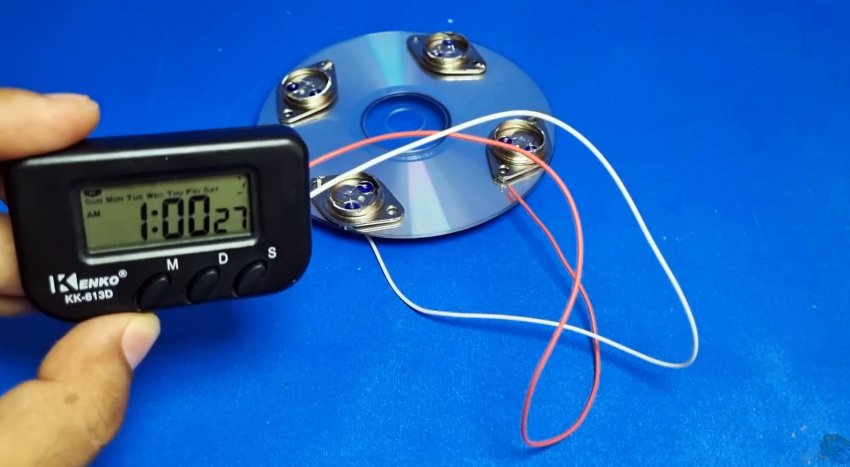

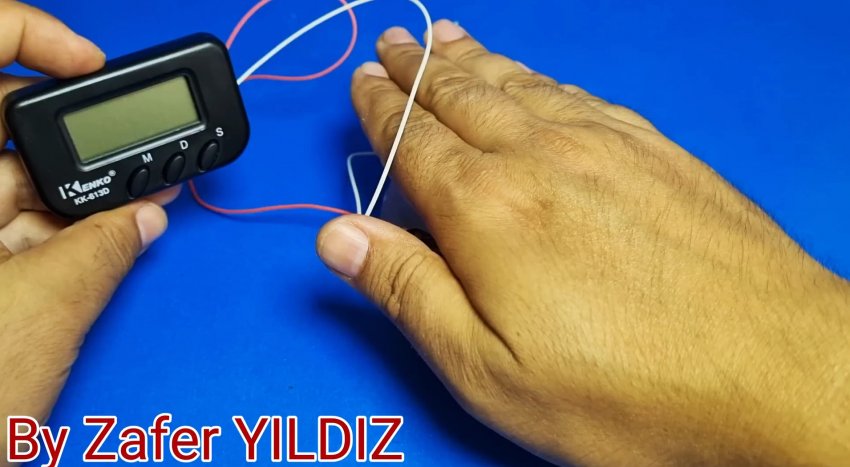

И часы «пошли»! Индикатор работает, отображая цифры. Но стоит только закрыть транзисторы самодельной батареи рукой, как тут же всё пропадает.
Вывод. Эксперимент полностью удался. Солнечная панель из транзисторов вполне работоспособна.
