Друзья, я предлагаю схему простого блока питания с регулировкой напряжения. В основе лежит микросхема LM317, а также дополнительные транзисторы для усиления тока. Схема максимально упрощена по сравнению с предыдущими моими проектами.

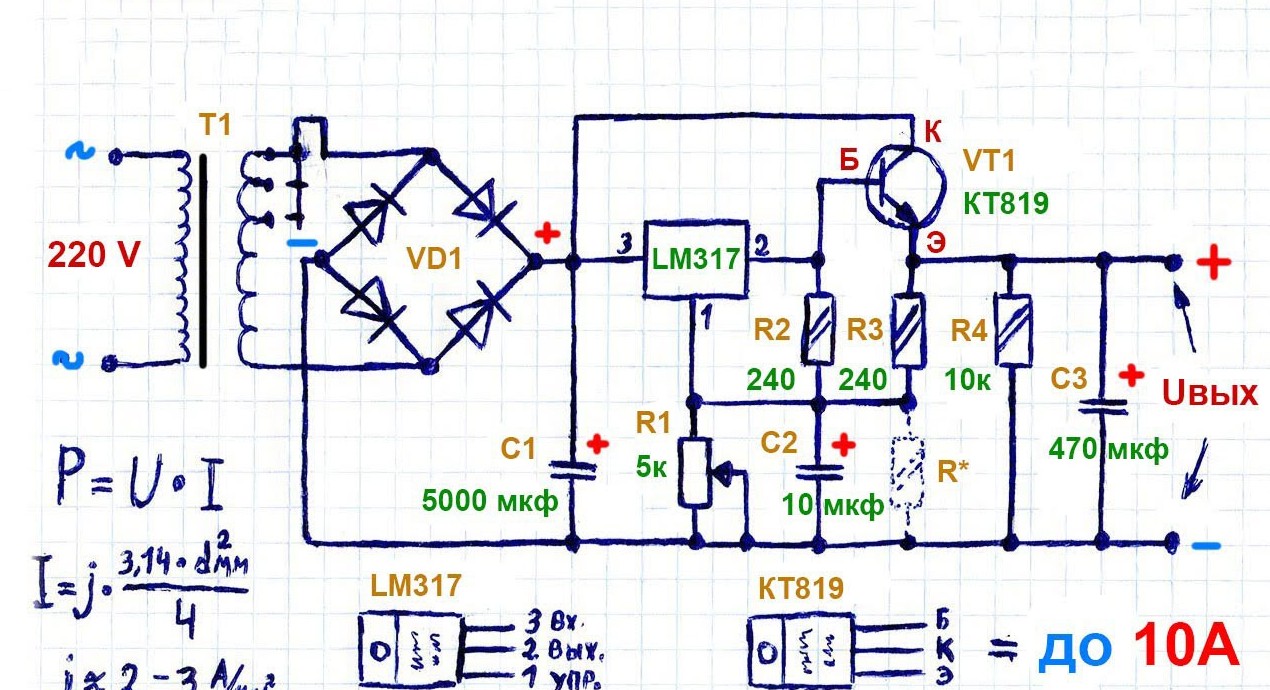

Схема регулируемого блока на LM317
Принцип работы: на выходе блока питания стабильное напряжение с минимальными пульсациями. Однако транзистор усиливает даже незначительные колебания, что влияет на стабильность. Для стабилизации работы транзистора в схеме используется резистор R3, который обеспечивает обратную связь. Это делает блок питания более надежным.
Трансформатор должен быть мощностью не менее 300 ватт, с учетом КПД около 85%. Диодный мост выбирается с запасом по току и обратному напряжению. Конденсатор после моста — 5000 мкФ.
В схеме также используются резисторы для разрядки конденсатора при отключении питания и для точной регулировки напряжения. Радиатор обязателен для охлаждения микросхемы и транзистора.

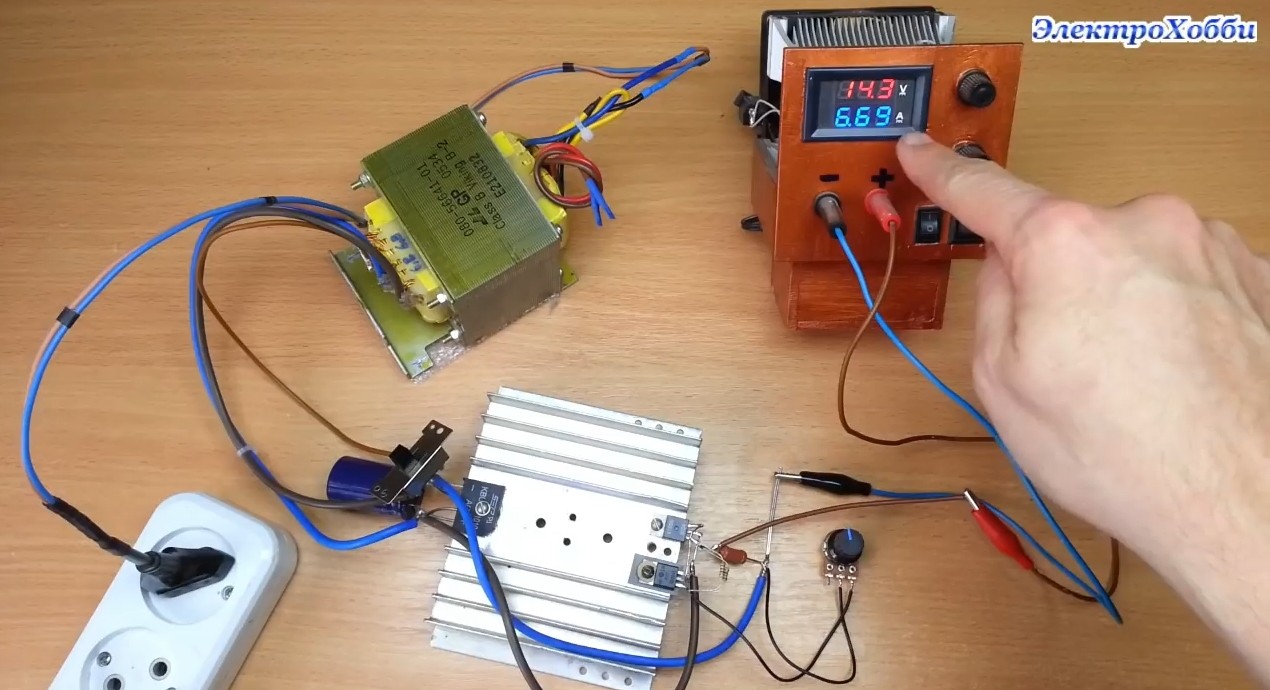

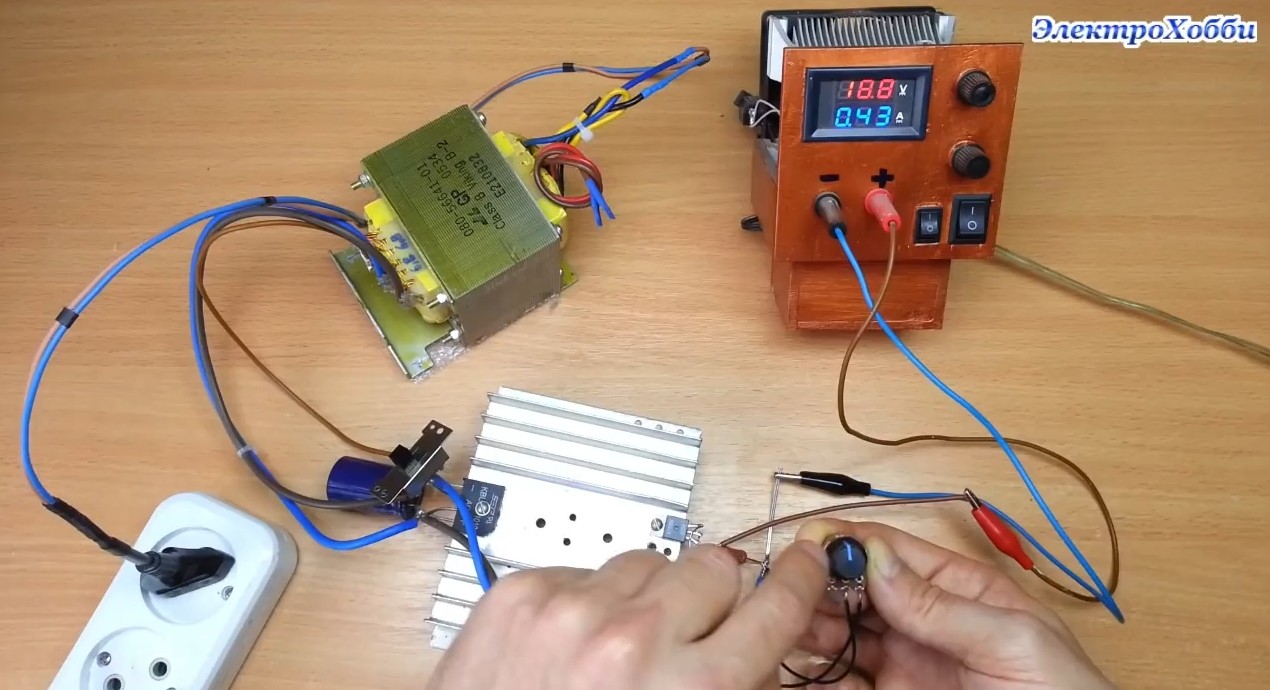

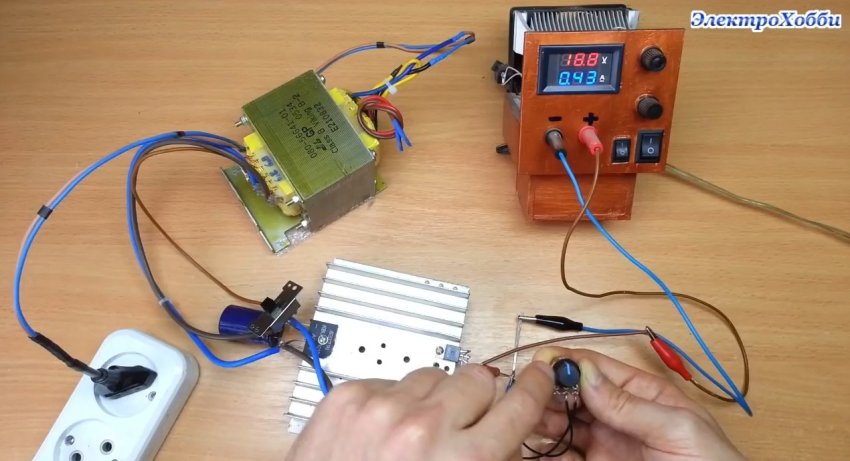

В собранном виде блок питания работает стабильно и надежно. При правильном подборе компонентов он получается недорогим и простым в сборке. Эта схема отлично подойдет для новичков в радиоэлектронике.
