Как сделать простейший регулятор для трансформатора 220 В - «Сделай сам»

Схема регулятора собрана на основе симистора, что обеспечивает заметно меньший уровень помех в питающей сети без применения дополнительного фильтра.

Принципиальная схема устройства представлена ниже

Функции управляющего компонента с переменным сопротивлением, который задает ток через нагрузку и, соответственно, определяет напряжение на ней, задает симистор. Изменение состояние симистора осуществляет динистор. Порог срабатывания динистора задается потенциометром, который включен в режиме переменного сопротивления. Предусмотрен также дополнительный защитный 10-килоомный резистор, который включен последовательно с потенциометром.

Используемые детали

В составе регулятора применяются:

симистор BTA41-600, цоколевка которого показана ниже на рисунке - http://alii.pub/5o284l
динистор DB3 - http://alii.pub/5o28g9
потенциометр 200 кОм - http://alii.pub/5o27v2
неполярный конденсатор на 100 нФ - http://alii.pub/5n14g8
постоянный резистор 10 кОм, 0,25 Вт - http://alii.pub/5h6ouv

Печатная плата

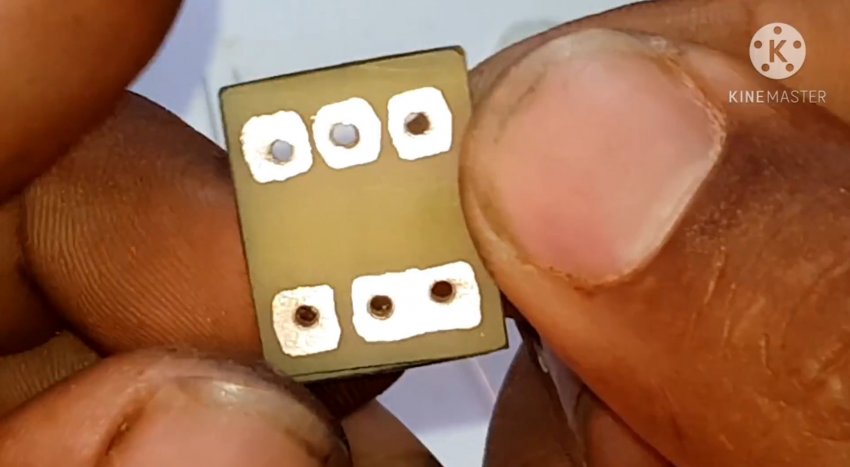

Печатная плата имеет квадратную форму со стороной около 20 мм и скругленными углами. Изготавливается из гетинакса с односторонним фольгированием, кромки облагораживаются напильником. Металлизация отверстий не требуется.

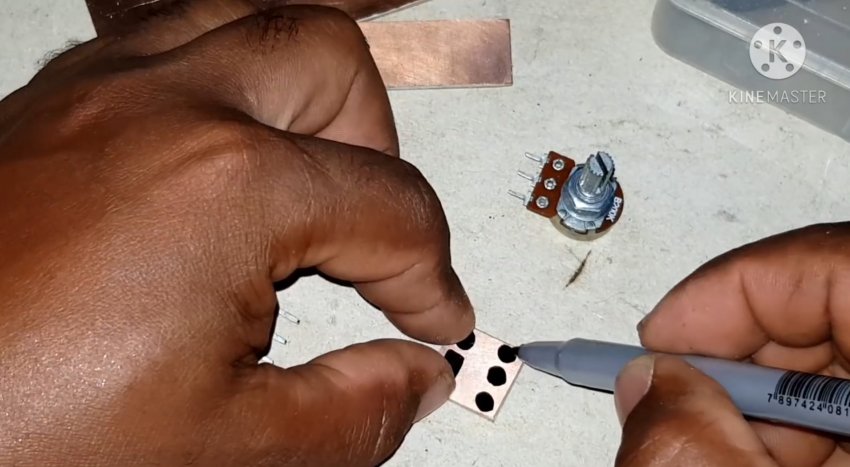

Топология платы показана на рисунке Диаметр контактных площадок составляет примерно 2,3 – 3 мм, расстояние между центрами площадок и диаметр отверстий должны соответствовать габаритам выводов симистора и потенциометра.

Сборка схемы и особенности монтажа

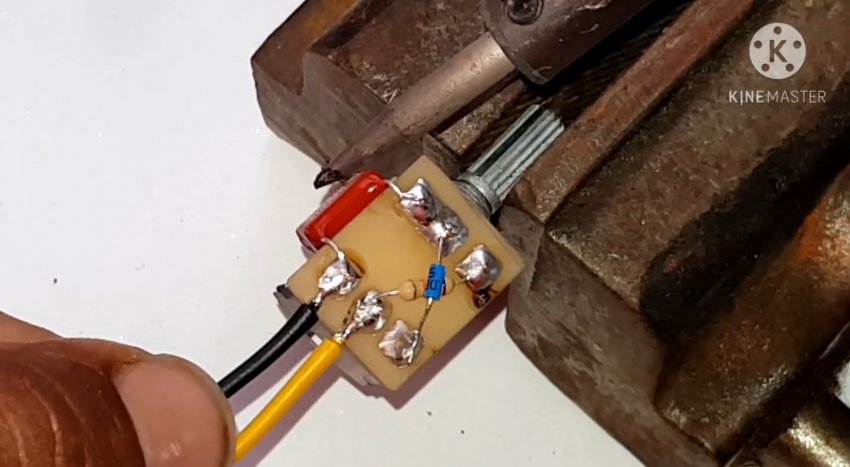

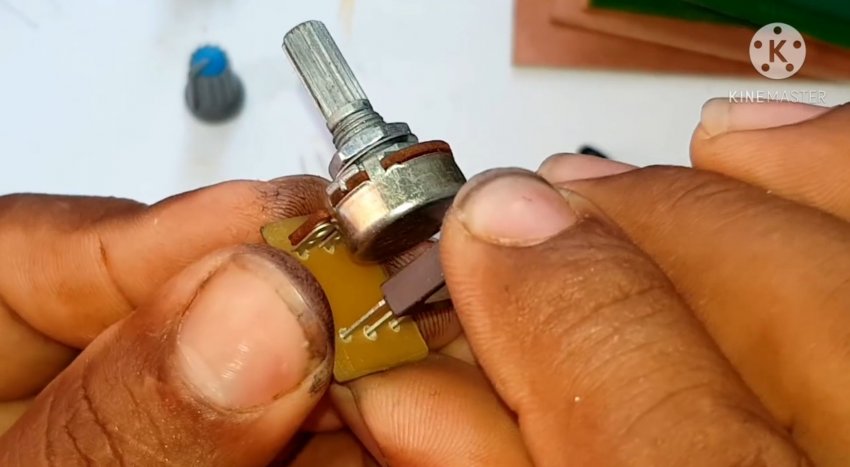

Функции несущей основы схемы выполняет печатная пата, на которую, начиная с симистора и потенциометра, напаиваются все пять компонентов, а затем опять же пайкой подключаются соединительные провода.

При установке постоянного резисторы и динистора следует оставить между ними небольшой зазор. При установке конденсатора длины выводов целесообразно выбирать таким образом, чтобы корпус элемента можно было отогнуть на сторону установки симистора и потенциометра.

Для удобства управления движок потенциометра ориентируют наружу.

Проверка регулятора в работе

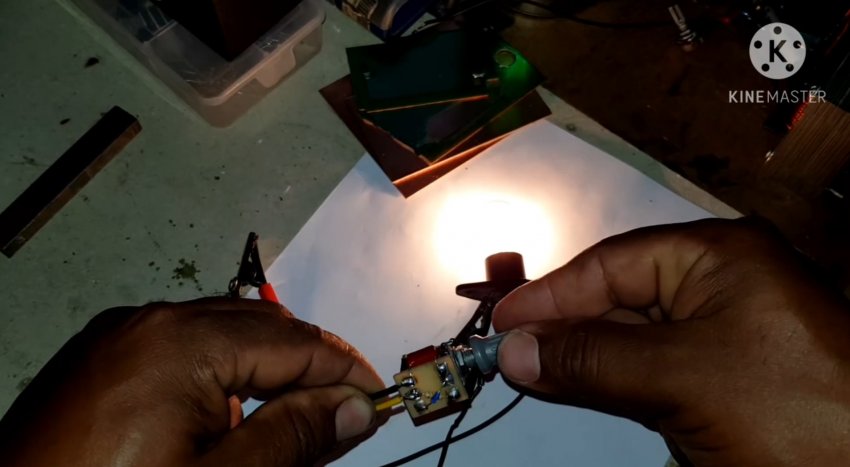

Включаем регулятор в разрыв лампы накаливания 220 В.

Вполне приемлемая плавная регулировка яркости лампы достигнута.

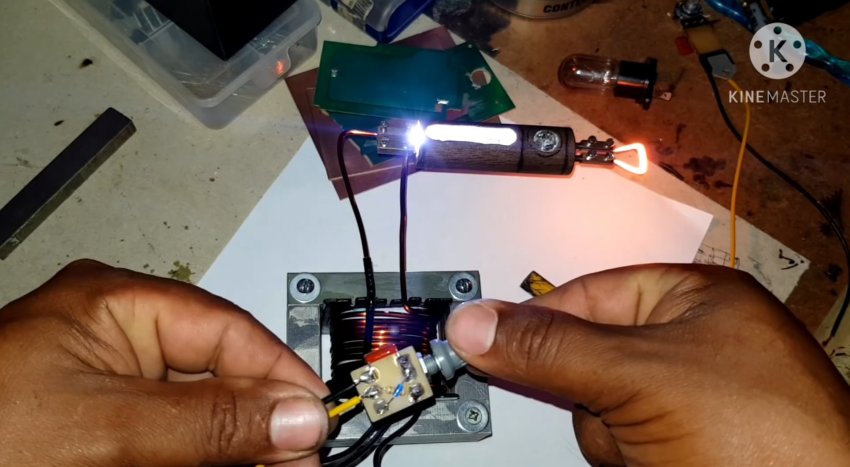

Включаем к разрыв цепи трансформатора выжигателя.

Теперь мощность накала спирали выжигателя можно легко регулировать без лишних усилий.

Смотрите видео

Как на основе энергосберегающей лампы сделать диммер - https://sdelaysam-svoimirukami.ru/6952-kak-na-osnove-jenergosberegajuschej-lampy-sdelat-dimmer.html
