Как сделать надежный терморегулятор для бытовых нужд - «Сделай сам»
Детали с такими номиналами:
- R1,R5,R6-2,7кОм, R3-10 кОм, R4-43 кОм - http://alii.pub/63abmx
- R2-NTC термистор на 10 кОм - http://alii.pub/63abo3
- C1-100 мкФ, C2-100 нФ - http://alii.pub/5n14g8
- VT1 - это любой маломощный npn транзистор. В моём случае это 2n2222.
- MC1 -это компаратор. У меня это микросхема LM358 - http://ali.pub/5jqqeg, но сюда можно поставить любой другой компаратор (LM 2904, LM324, LM393). Нужно будет лишь изменить печатную плату.
- VD1 - это любой маломощный диод - http://alii.pub/5m5na6
- А реле REL1 должно быть на 12 В - http://alii.pub/60ep1w
- Светодиоды любые - http://alii.pub/5lag4f
Хочу отметить, что переменный резистор лучше использовать новый, так как у старого может быть стёрто покрытие и настройка терморегулятора будет происходить рывками.
Изготовление терморегулятора своими руками

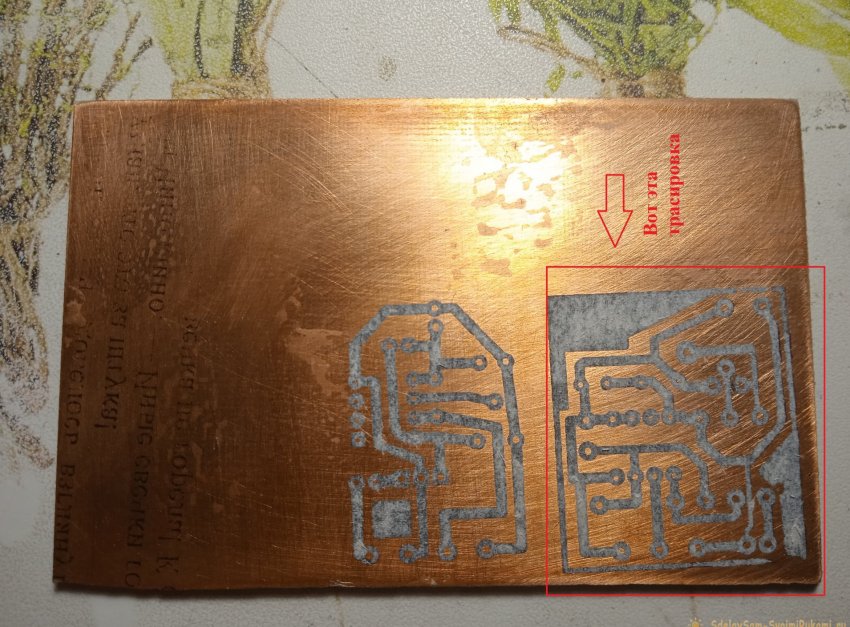

Печатка была найдена в интернете, но изменена под мои нужды. В частности, я убрал реле с платы. Плату я изготавливал ЛУТом и травил раствором перекиси водорода.

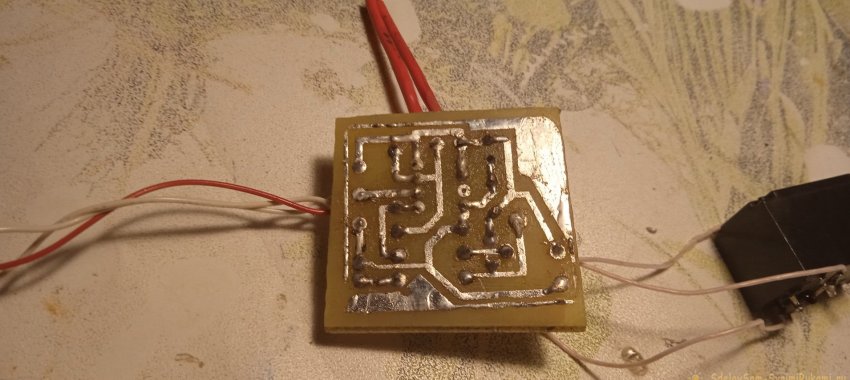

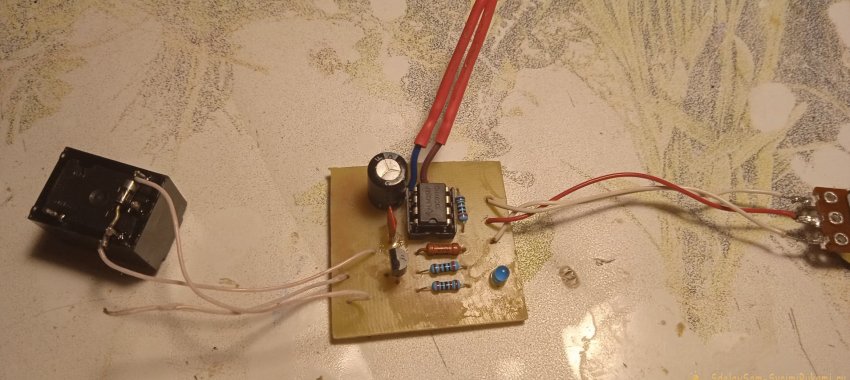

После, запаял все элементы. Так выглядит первоначальный вариант. В будущем он изменялся из-за некорректной работы схемы.

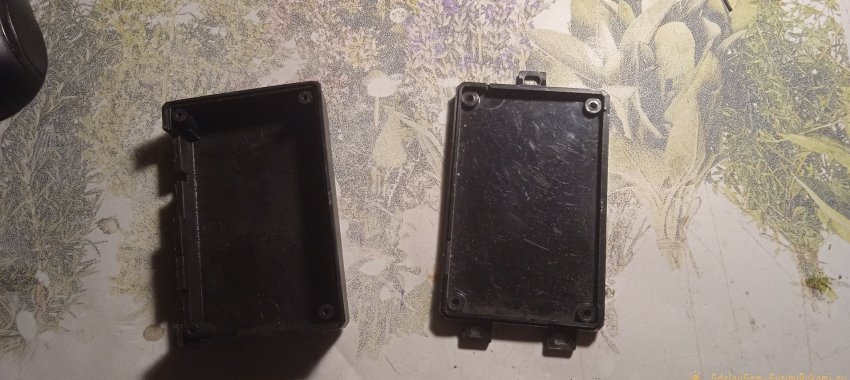

Корпус изделия изготавливал из сломанного модема.

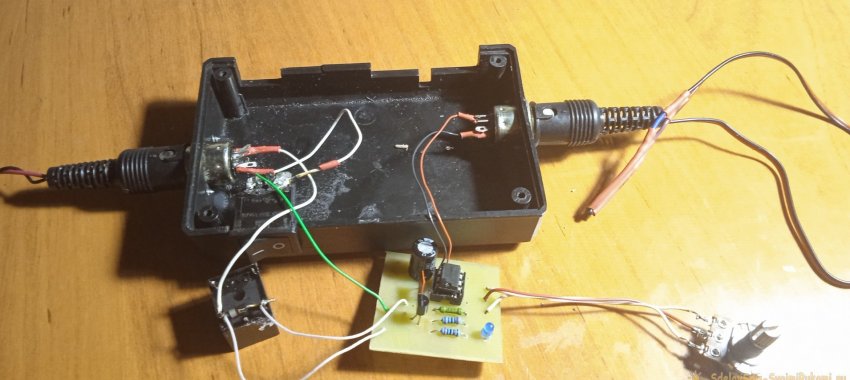

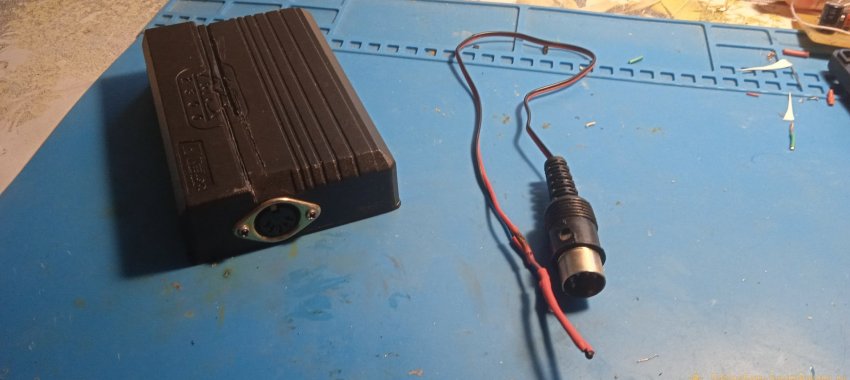

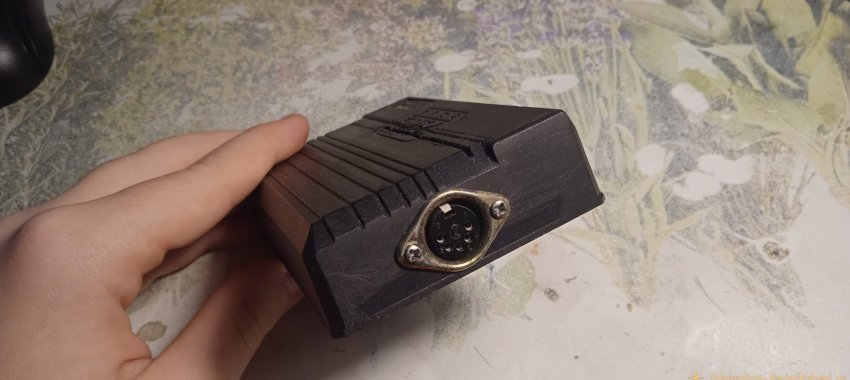

Для подвода питания использовал 5-контактный разъем DIN «штекер».

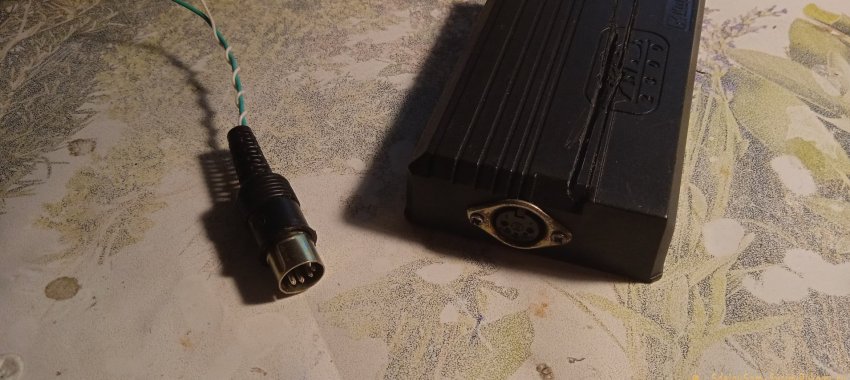

Для быстрой замены датчика также использовал этот разъём (если он сломался или если нужен термистор на другое сопротивление).
Для пущей красоты решил впервые попробовать сделать для передней панели «обложку». Она сделана из бумаги, покрытой скотчем. Рисунок разводился в программе для трассировки плат Sprint-Layout 6.0.
Шкала температуры будет дописываться от руки.

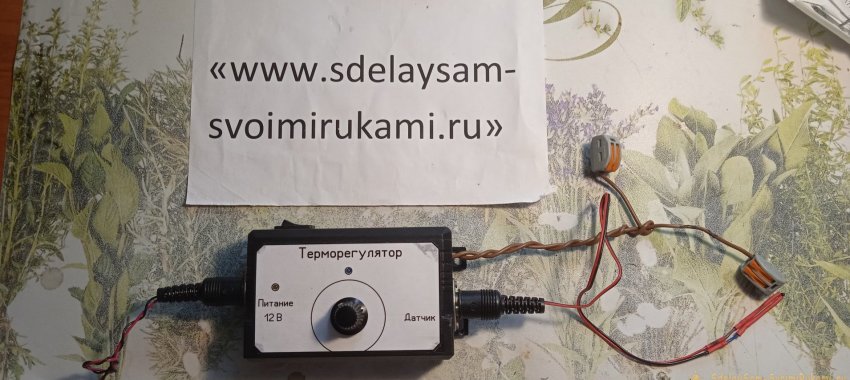

Так выглядит устройство в финальной сборке. Для подключения управляемой нагрузки вывел провода и использовал разъёмы WAGO.
Смотрите видео
Данная схема имеет достаточно высокую точность для бытовых нужд. Себестоимость терморегулятора составляет в районе 150 руб. на март 2022 года.
