3 простейших схемы детекторов для различных бытовых нужд - «Сделай сам»

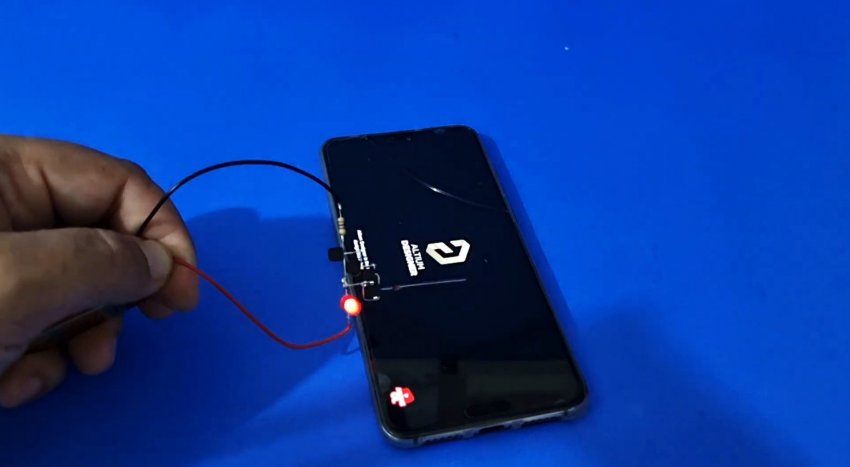

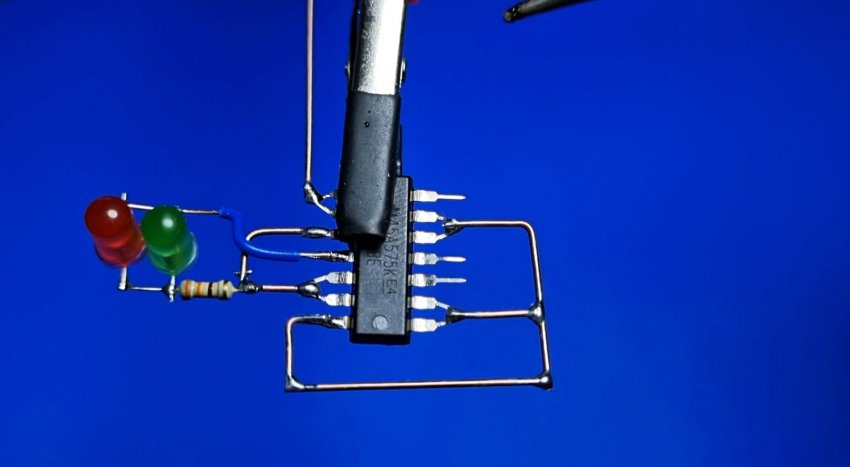

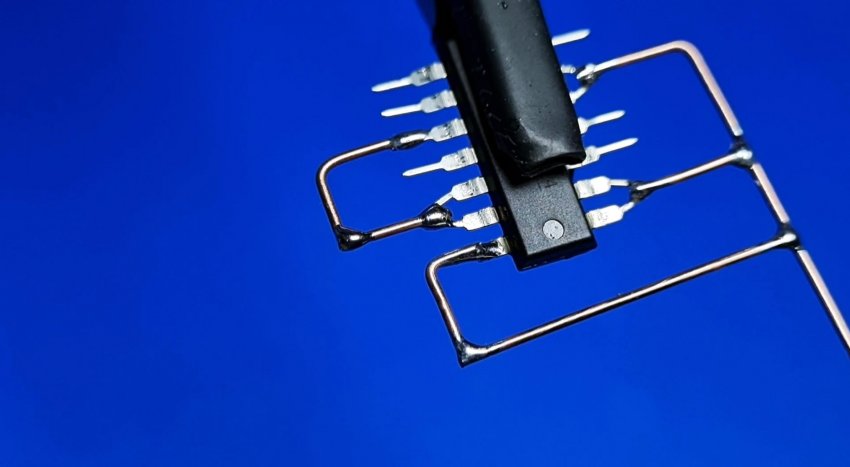

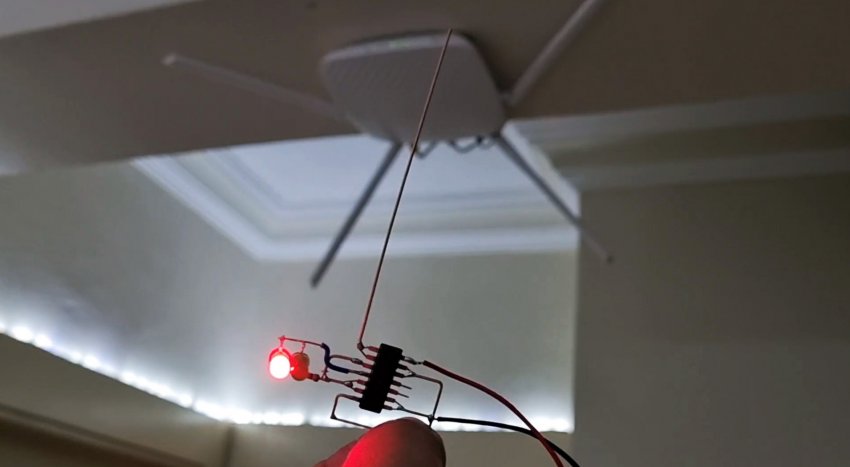

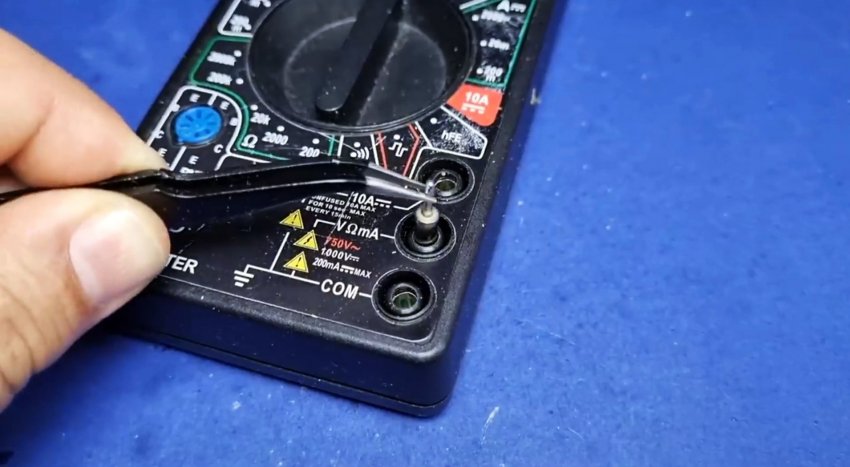

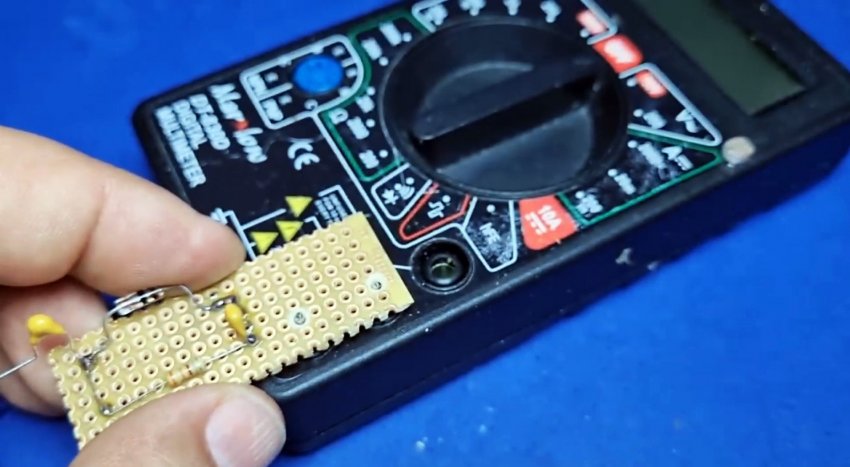

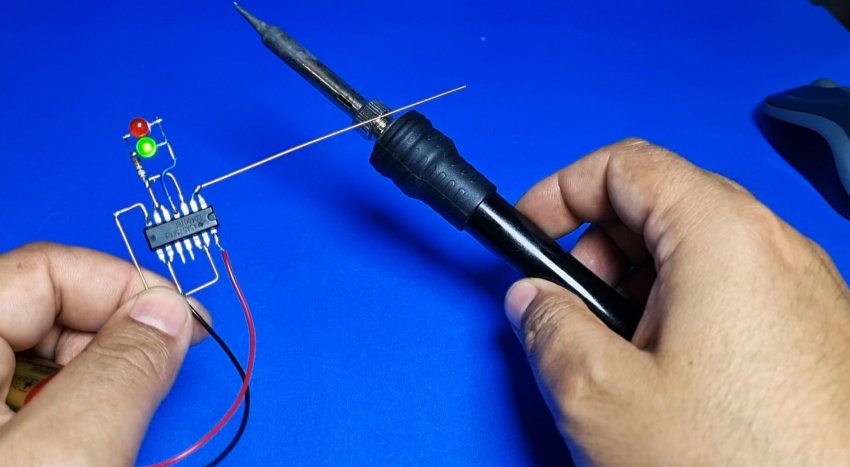

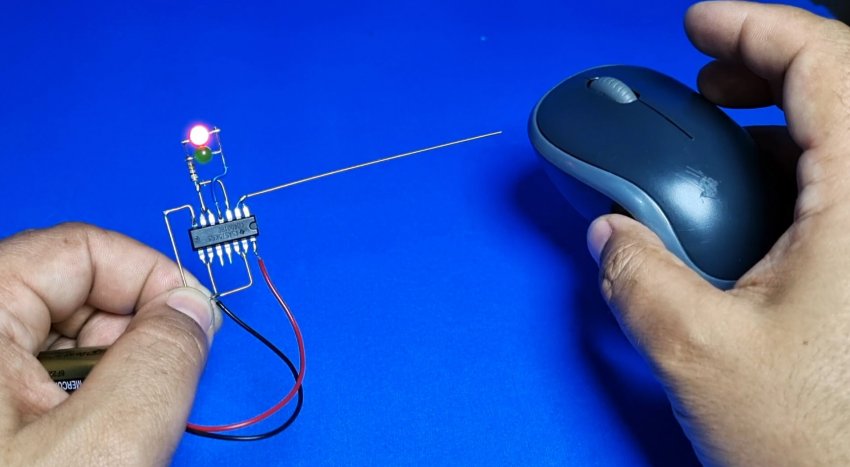

Детектор построен на одной очень распространенной микросхеме 4001 серии. Память все можно быстро навесным монтажом, используя перемычки из одножильных проводов. Далее припаиваются светодиоды включенные встречно-паралельно, резистор и колодка питания с антенной, в роли которой идет кусок провода. Схема не требует наладки и при правильной сборе работает сразу при подаче питания. Как уже говорилось: детектор реагирует на излучение радиосигнала и на токоведущие проводники. 2. Детектор скрытой проводки и радиосигнала на транзисторах Если нет микросхемы под рукой, всегда найдутся транзисторы. В данном примере используются самые распространенные - BC547. Схема также очень проста. На схеме 4 транзистора могут дать возбуждение, поэтому использовано 3. Пайка навесным монтажом занимает не более 15 минут. Проверка в действии. 3. Детектор мощности радиосигнала Детектор несущего радиосигнала не нуждается в питании и выполнен в виде приставки к мультиметру. В этом примере собран на плате. Подключается к мультиметр при помощи клемм от сломанных щупов. Очень необходимая вещь при настройке гетеродинов или других передатчиков. Смотрите видео Как сделать простой и чувствительный металлоискатель на 2 транзисторах с элементарной настройкой - https://sdelaysam-svoimirukami.ru/8466-kak-sdelat-prostoj-i-chuvstvitelnyj-metalloiskatel-na-2-tranzistorah-s-jelementarnoj-nastrojkoj.html
