Сверхпростой индикатор уровня без транзисторов и микросхем - «Сделай сам»
Существуют схемы простейших индикаторов уровня сигнала, которые не содержат транзисторов и микросхем. Для их работы не требуется даже источник питания. А время, затраченное на сборку, не превысит 20 - 30 минут. Хотя, если честно, в итоге получится простое светомузыкальное оформление, например, колонки. О точности таких индикаторов говорить не приходится. Соберем одну из распространённых схем, кочующих по просторам Интернета.

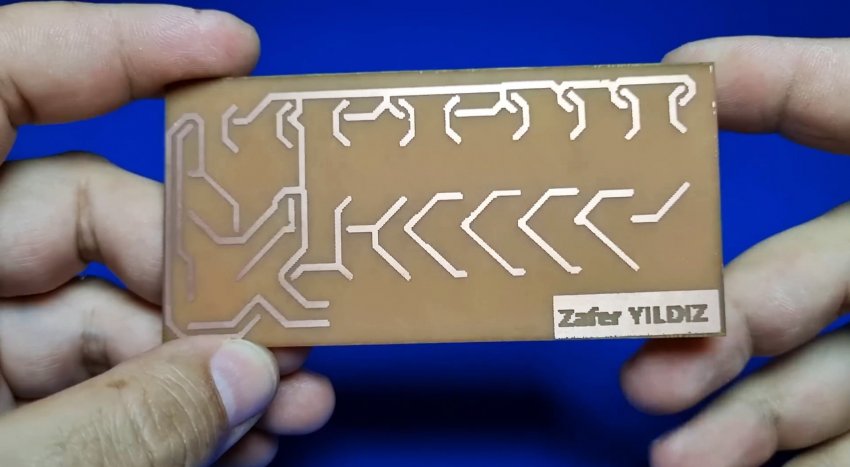

Учитывая простоту схемы и минимум деталей, используемых для индикатора, устройство можно собрать даже навесным монтажом. Но если не полениться, и изготовить хотя бы простейшую печатную плату, то самоделка будет выглядеть более законченной, более стильной. Приступаем к сборке.

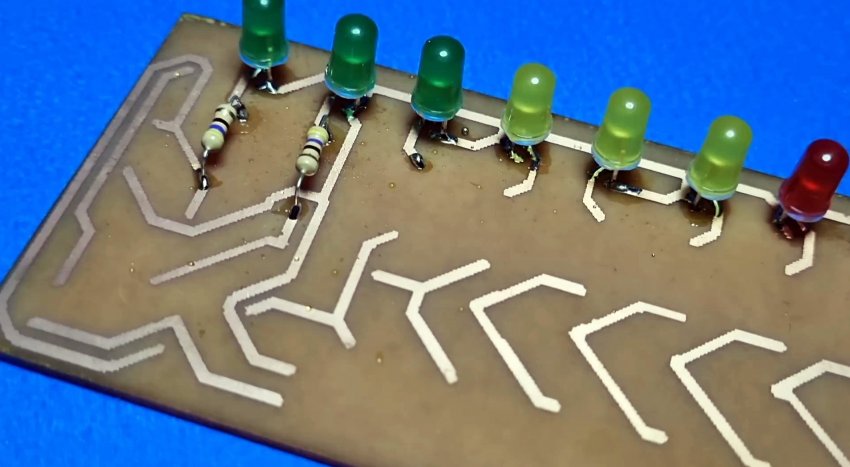

Для большего визуального эффекта лучше взять разноцветные светодиоды. Обычно в индикаторах используется три цвета: зелёный, жёлтый и красный. Не будем «изобретать велосипед», индикатор будет соответствовать канонам.

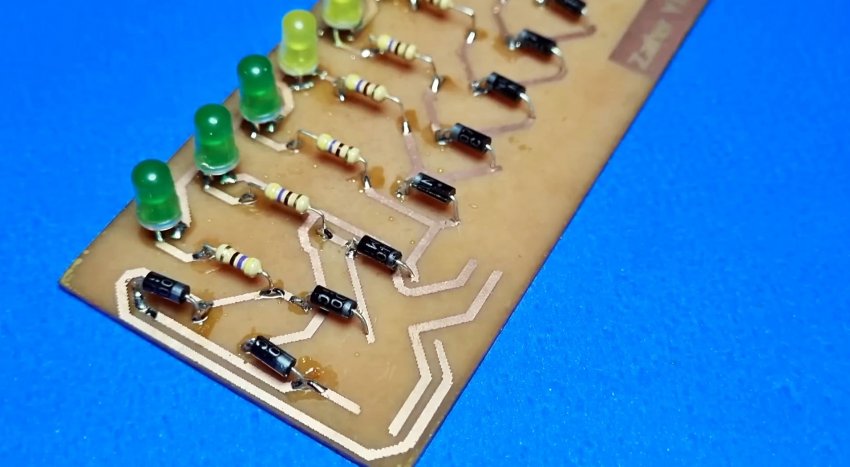

Для ограничения тока светодиодов потребуются резисторы. Их номинал 470 Ом. Детали устанавливаются на плату и запаиваются. Теперь очередь диодов. Использованы 1N4007.
Из них собирается своеобразная «лесенка», на каждой «ступеньке» которой падение напряжения составит около 0,3 Вольта. И будет гореть соответствующий светодиод.

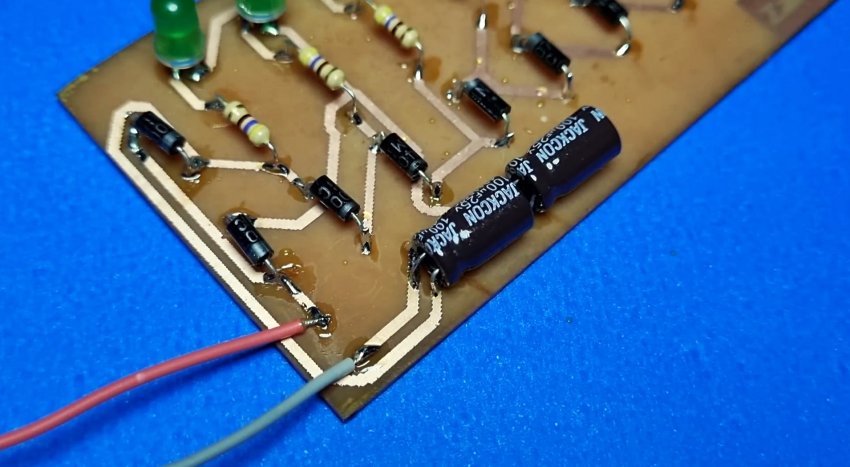

Кроме собственно индикаторной части понадобится удвоитель напряжения на входе. Он собирается из двух диодов и двух электролитических конденсаторов. Ну, и всё. Теперь проверка.

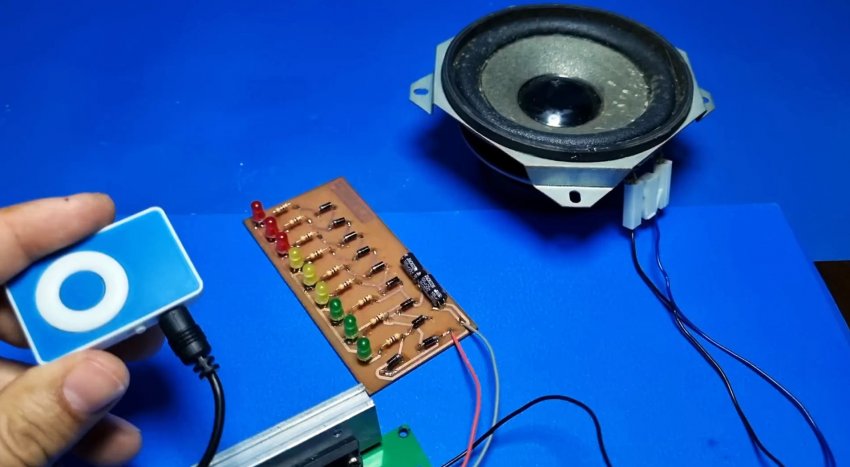

Сигнал, поданный прямо с выхода мр3 плейера недостаточен для работы индикатора.

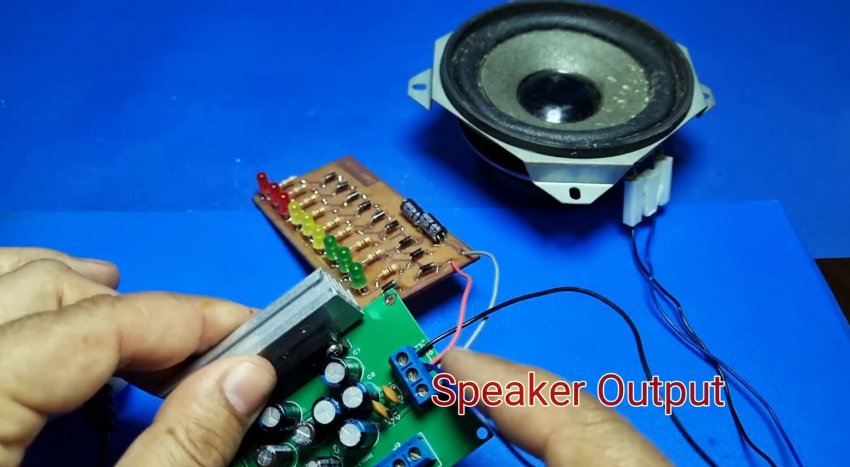

Необходим УНЧ.

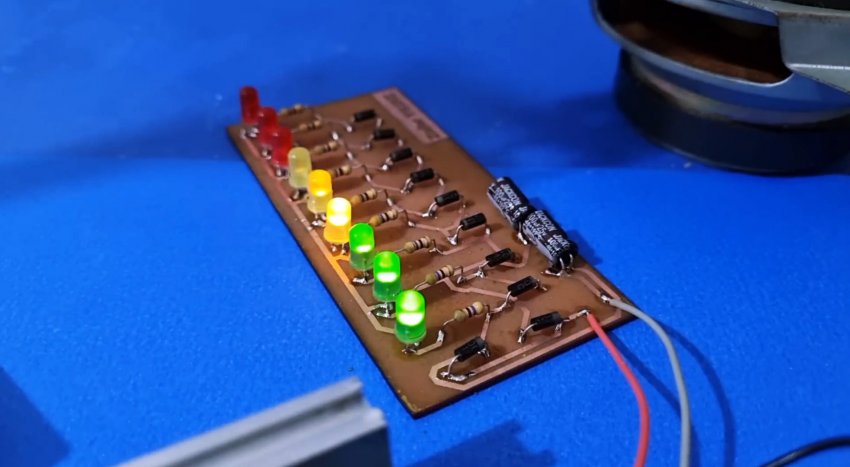

Удобно снимать сигнал с выводов динамика. Разноцветные огоньки мигают в так музыке. Устройство работает.
