Как из старых амортизаторов сделать столярные тиски на верстак - «Сделай сам»
Для работы с крупными деревянными заготовками требуются тиски с широким захватом. Их можно сделать своими руками из старых амортизаторов, и поставить прямо на верстак. С таким оборудованием работать с деревом будет намного проще. Понадобится одна губка, вторая не нужна, так как вместо нее послужит боковина самого верстака. Затем делаем упорную планку для фиксации губки. Ее можно вырезать из уголка или полосы. В центре планки сверлится отверстие 20 мм под шпильку, а по краям под штоки амортизаторов. Затем она накладывается на губку, и
![Как из старых амортизаторов сделать столярные тиски на верстак - «Сделай сам»](/uploads/posts/2024-07/medium/kak-iz-staryh-amortizatorov-sdelat-stoljarnye-tiski-na-verstak-sdelaj-sam-1.jpg)
Для работы с крупными деревянными заготовками требуются тиски с широким захватом. Их можно сделать своими руками из старых амортизаторов, и поставить прямо на верстак. С таким оборудованием работать с деревом будет намного проще.

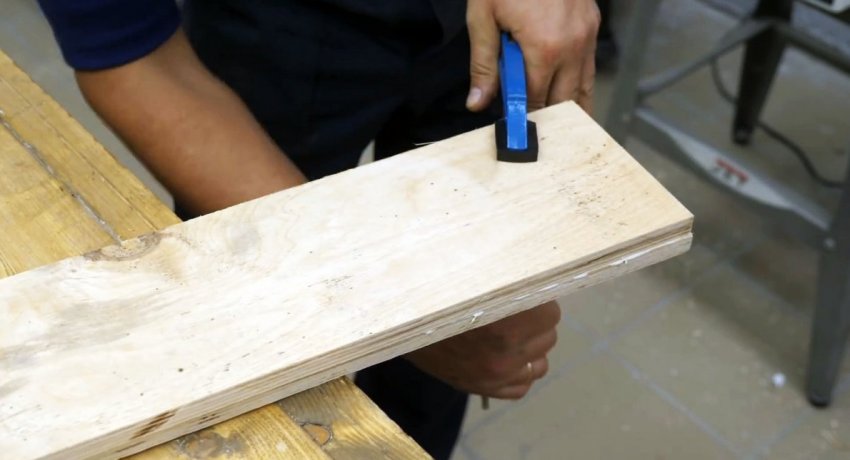

Понадобится одна губка, вторая не нужна, так как вместо нее послужит боковина самого верстака.

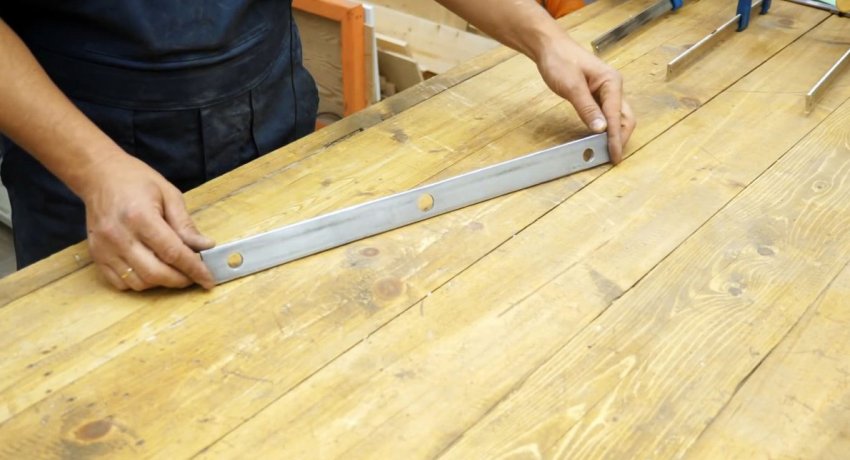

Затем делаем упорную планку для фиксации губки. Ее можно вырезать из уголка или полосы. В центре планки сверлится отверстие 20 мм под шпильку, а по краям под штоки амортизаторов.

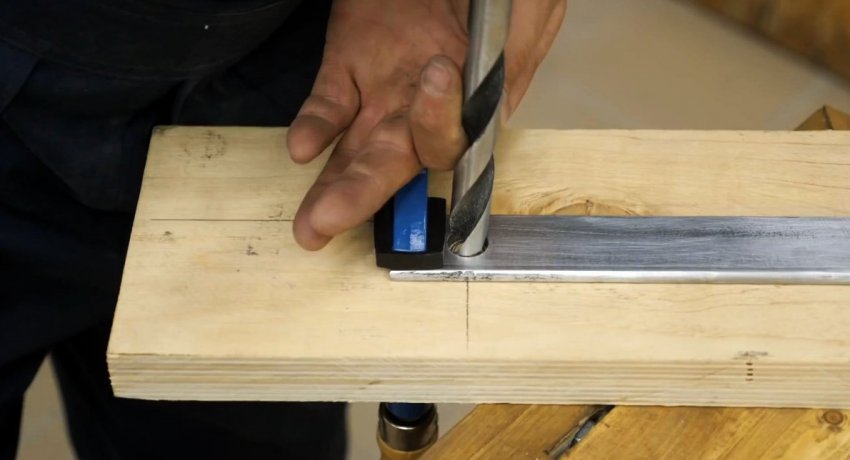

Затем она накладывается на губку, и так просвечиваются по отверстиям.

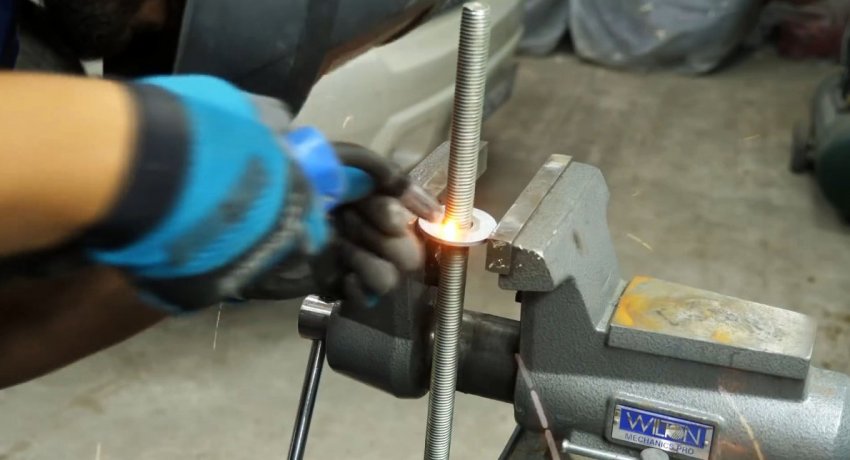

К резьбовой шпильке М20 приваривается шайба за 10 см от края. После этого нужно отфрезеровать отверстия в губке под шайбы.

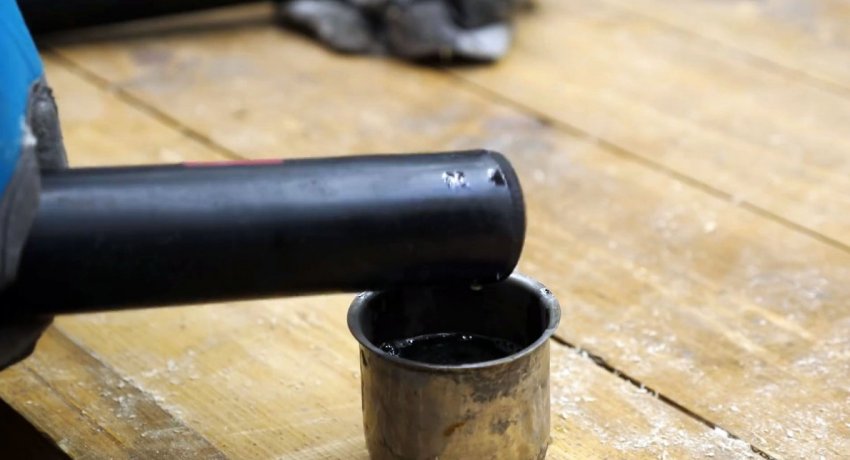

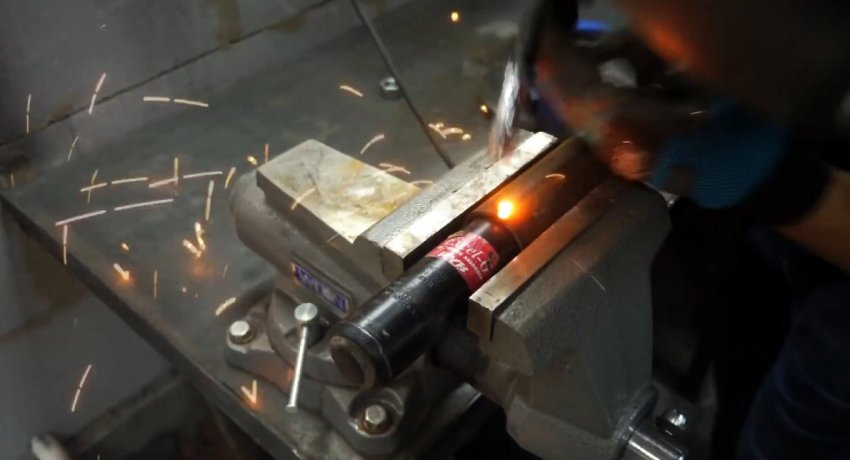

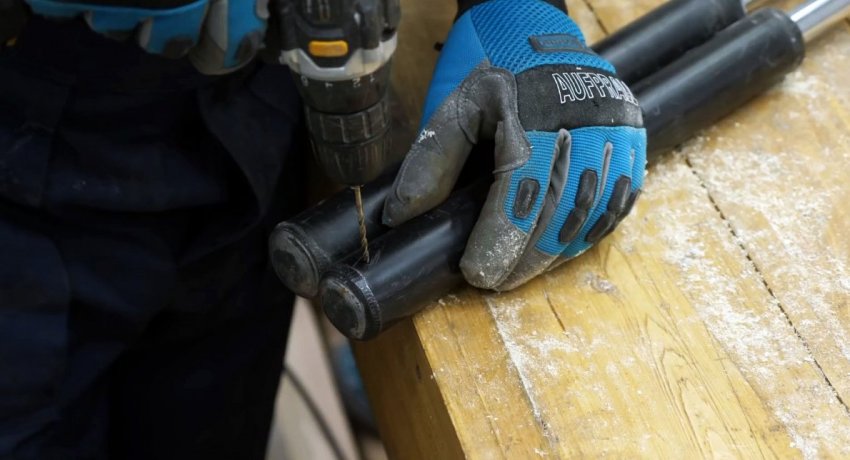

На следующем этапе требуется просверлить амортизаторы и слить из них масло.

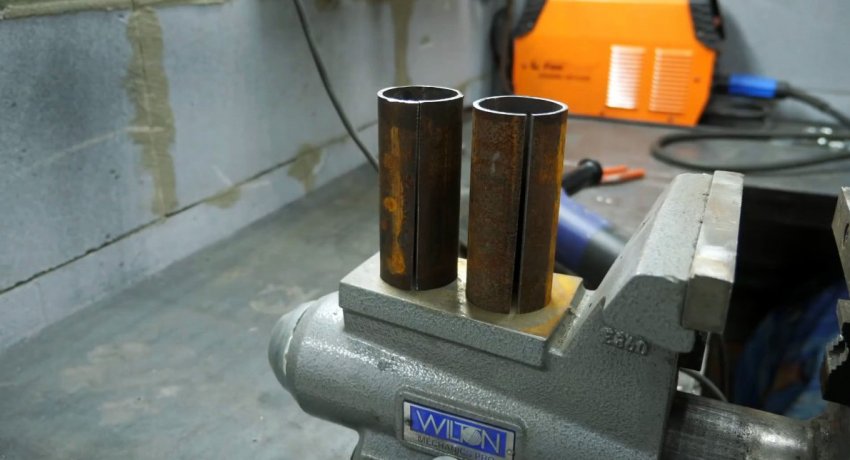

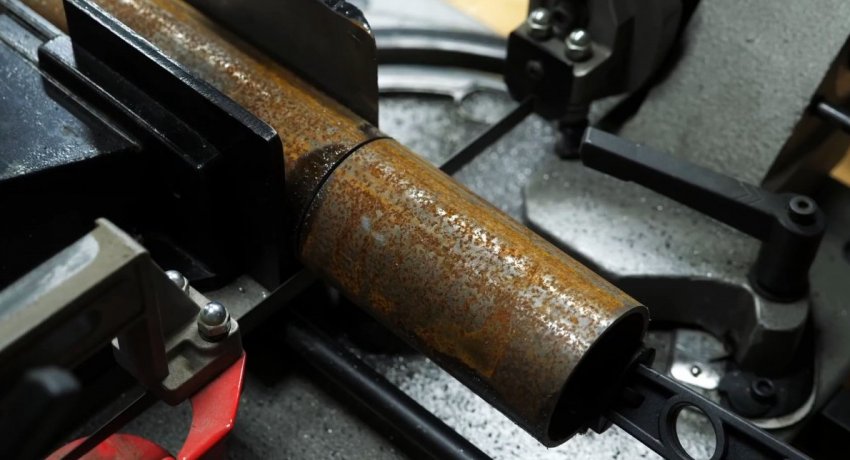

После этого под них делаются держатели. От трубы 50 мм отрезается 2 заготовки по 10 см. Их нужно распустить вдоль, заузить и сварить, чтобы в них плотно входили амортизаторы.

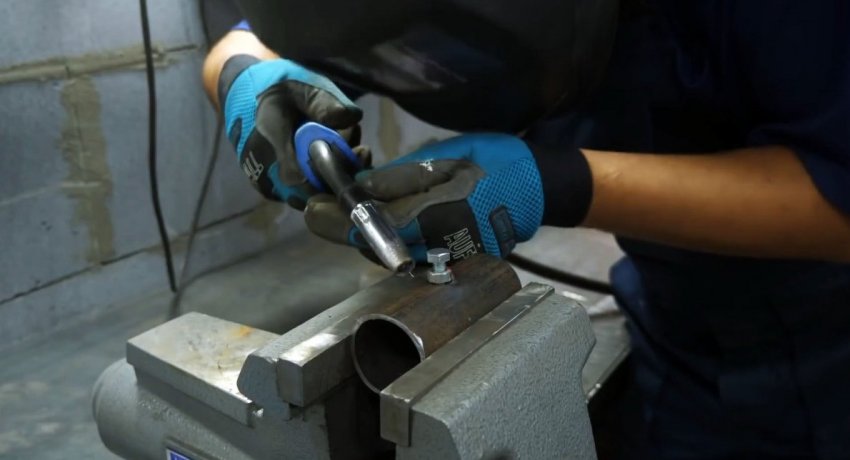

Держатели просверливаются сбоку. К полученным отверстиям привариваются гайки М10, чтобы вкручивать в них болты.

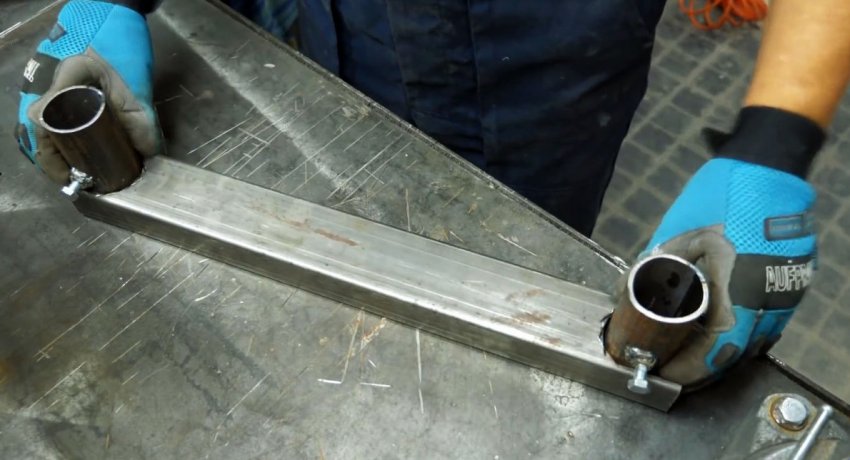

Затем держатели привариваются к торцам профильной трубы. Ширина этой конструкции должна получиться такой, чтобы штоки от вставленных в держатели амортизаторов входили точно в крайние отверстия на упорной планке.
Амортизаторы ставятся в держатели и поджимаются болтами.

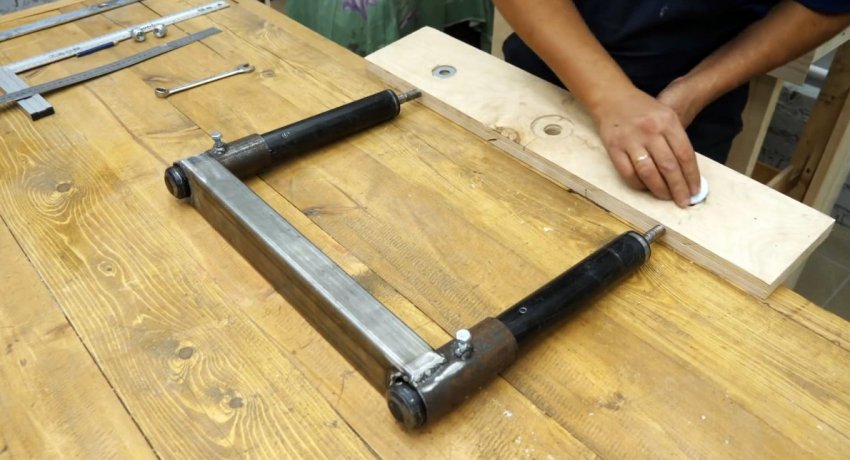

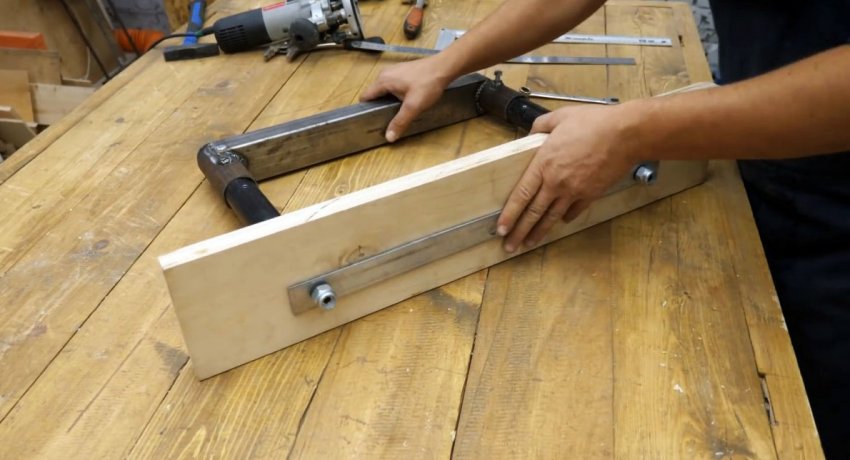

На их штоки надеваются шайбы, губка, опорная планка, и все зажимается гайками.

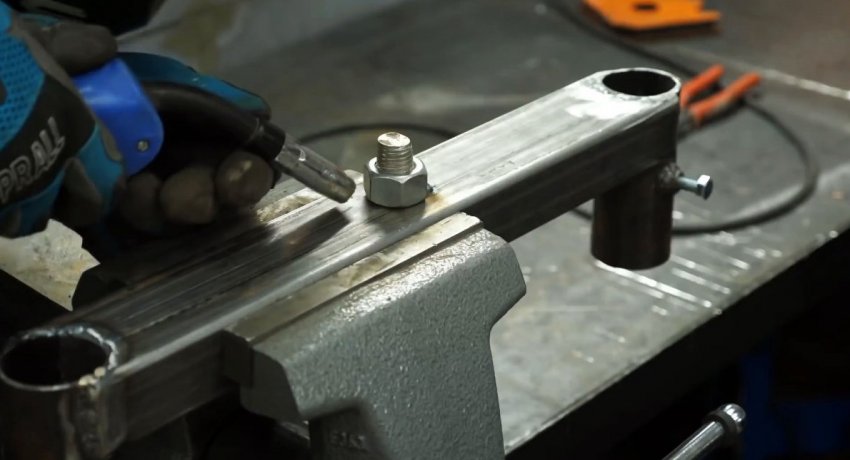

Затем нужно точно определить центр на профильной трубе, и просверлить ее под шпильку М20. На обороте по этому отверстию приваривается гайка. Сбоку вваривается 3 шпильки М12 для крепления к верстаку

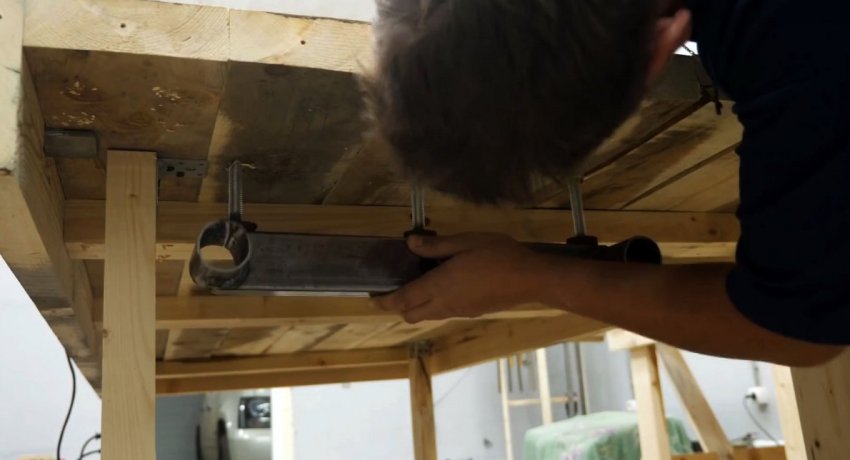

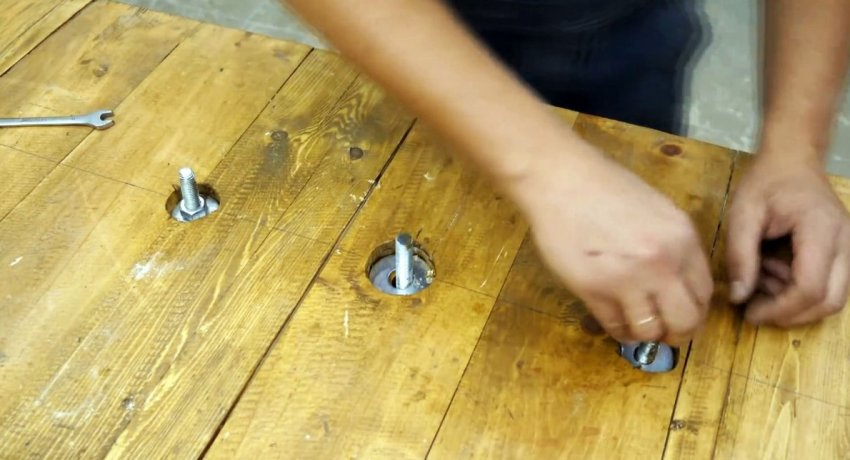

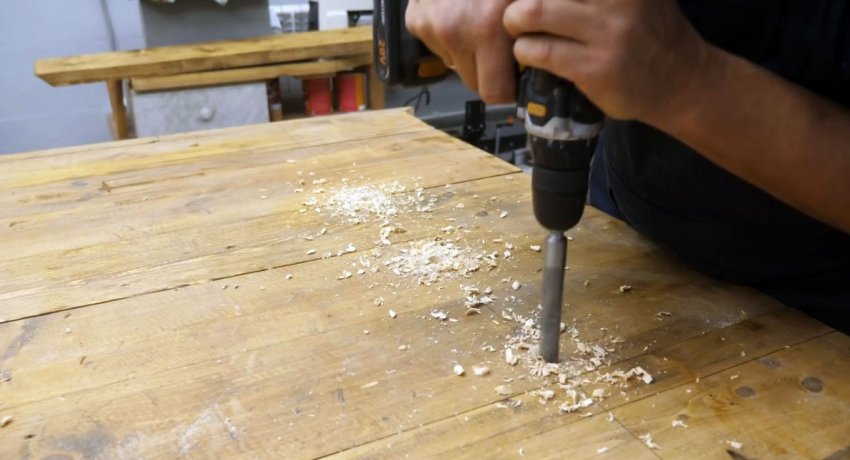

Для установки тисков требуется просверлить столешницу в трех местах под боковые шпильки, и прикрутить крепление.

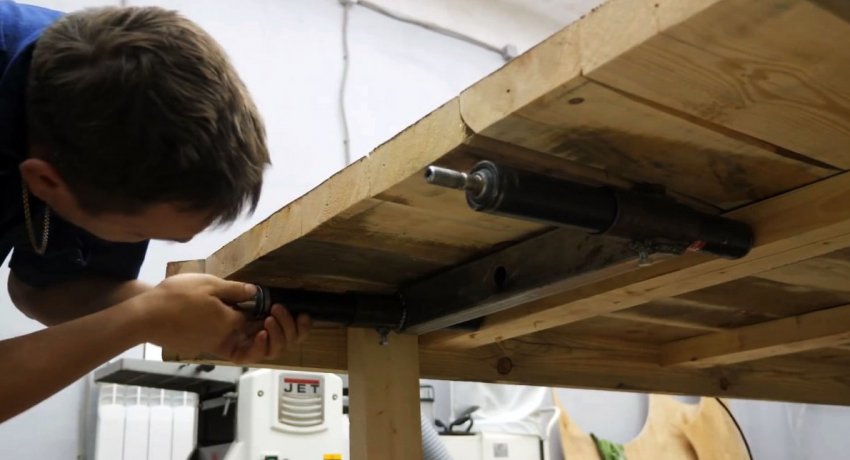

Затем в него вставляются амортизаторы.
После к столешнице прикручивается боковая доска, с предварительно сделанными отверстиями.

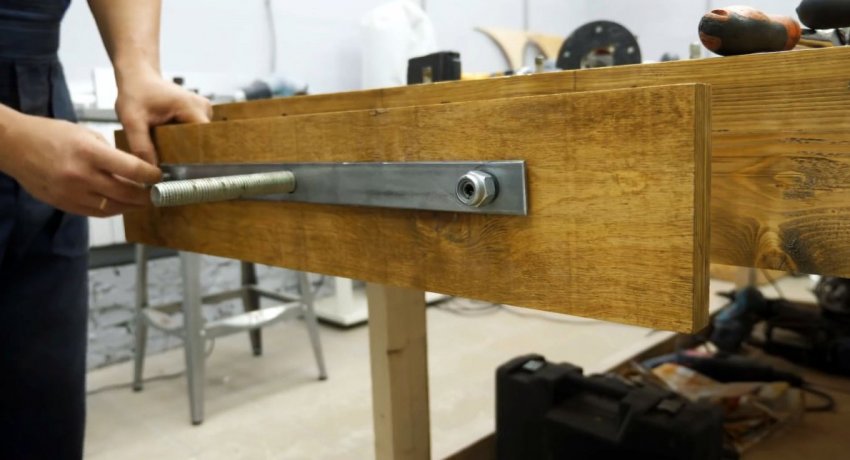

За ней вкручивается центральная шпилька.

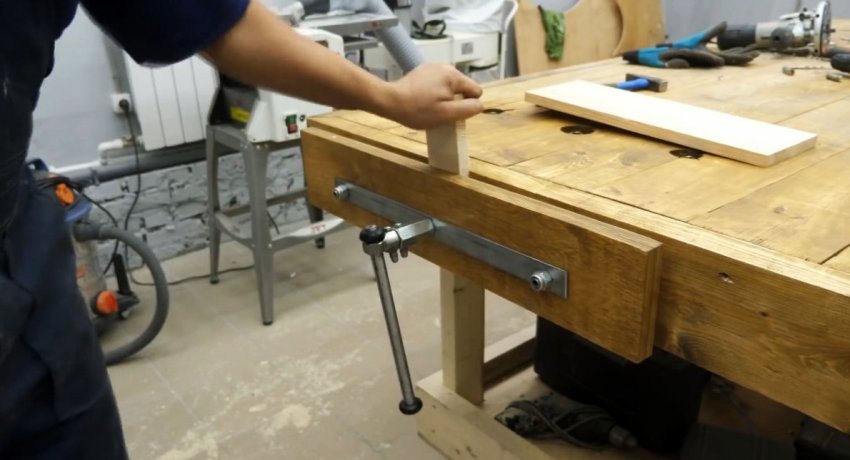

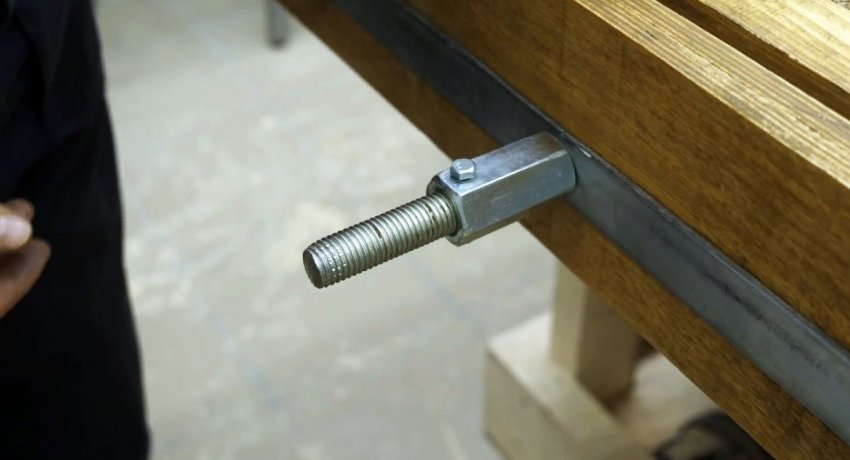

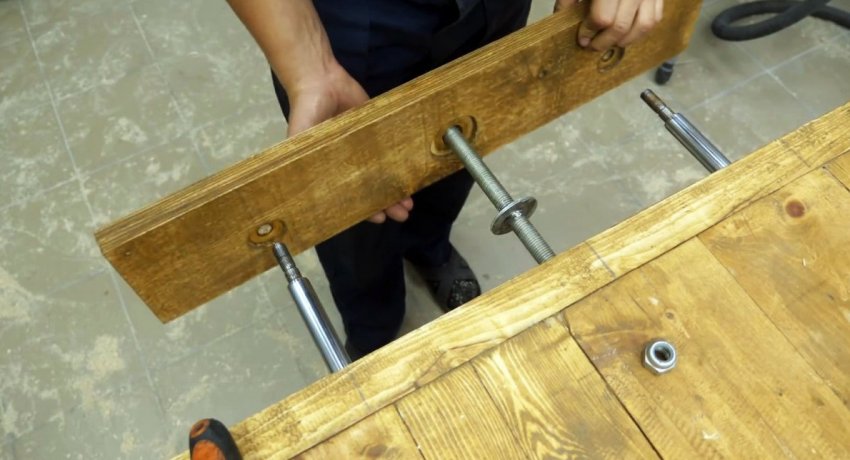

После нее ставится губка и планка. На шпильку накручивается удлиненная гайка и стопорится.

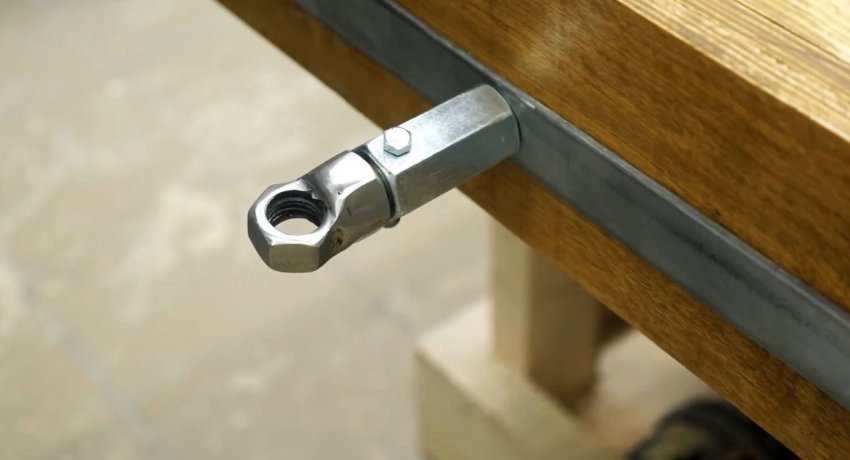

Сам вороток представляет собой сваренные две гайки с вставленным прутом.
Чтобы он не выкручивался, его также следует застопорить.
