Как без сварки сделать простые тиски для сверлильного станка - «Сделай сам»

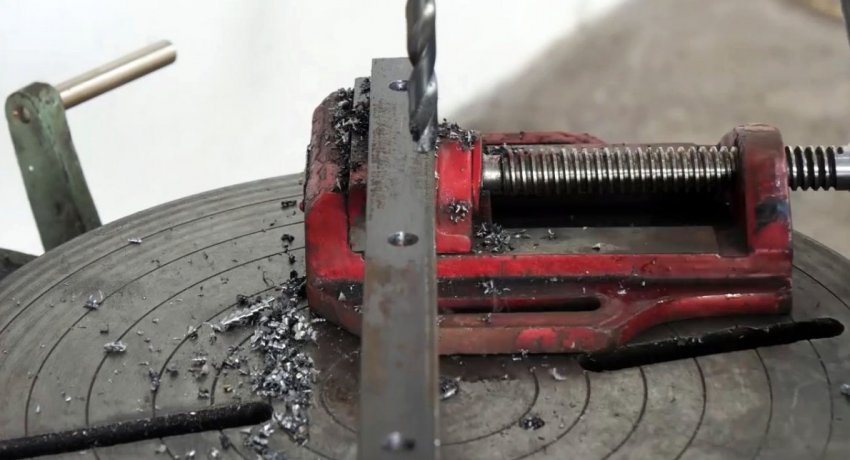

Чтобы точно сверлить детали, важны не только отсутствие биения на сверлильном станке и перпендикулярность сверла, но и надежная фиксация заготовок. Для этого используются тиски специальной конструкции...
![Как без сварки сделать простые тиски для сверлильного станка - «Сделай сам»](/uploads/posts/2024-07/medium/kak-bez-svarki-sdelat-prostye-tiski-dlja-sverlilnogo-stanka-sdelaj-sam-1.jpg)
Чтобы точно сверлить детали, важны не только отсутствие биения на сверлильном станке и перпендикулярность сверла, но и надежная фиксация заготовок. Для этого используются тиски специальной конструкции. Сделать такой инструмент можно своими руками.

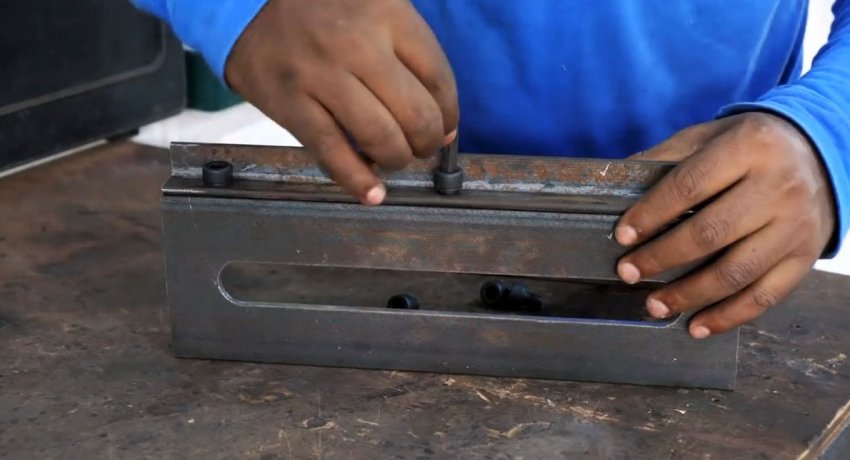

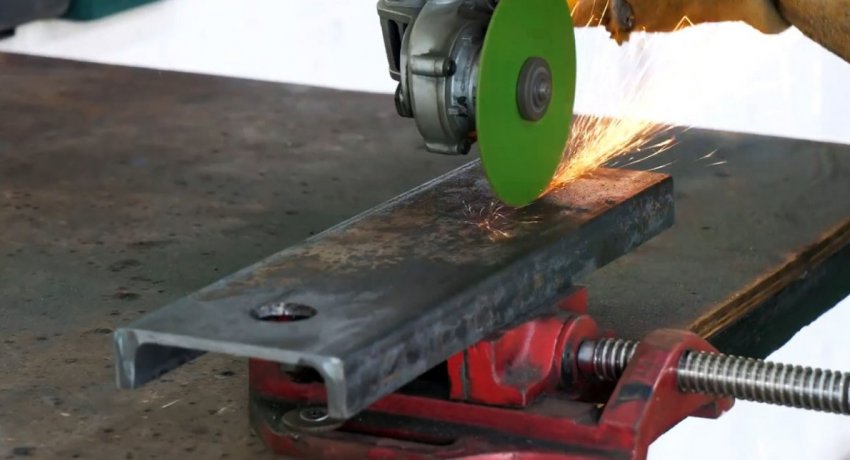

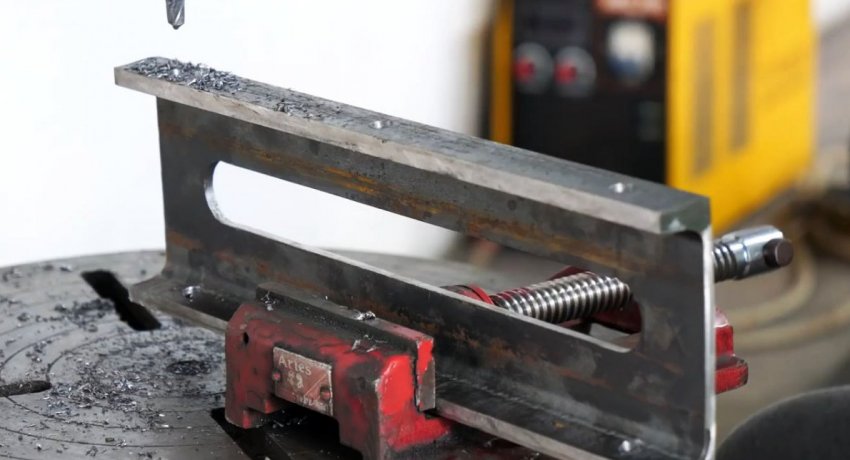

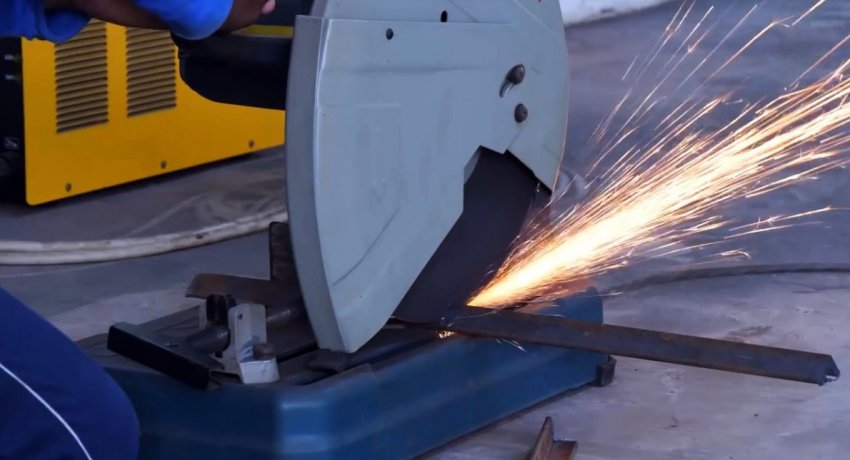

По центру швеллера делается широкий вырез со строго параллельными сторонами. По нему будет скользить подвижная губка.

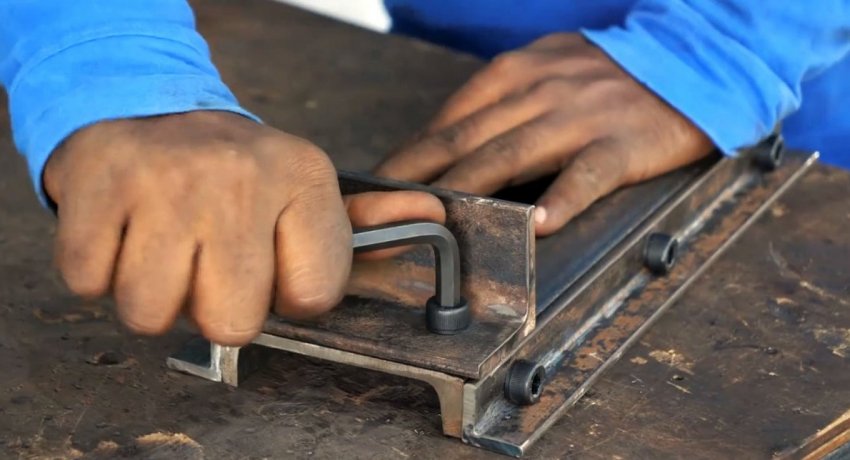

К полкам швеллера прикручиваются уголки. Они позволят крепить тиски к столу. Чтобы не использовать гайки, лучше нарезать резьбу прямо в швеллере.

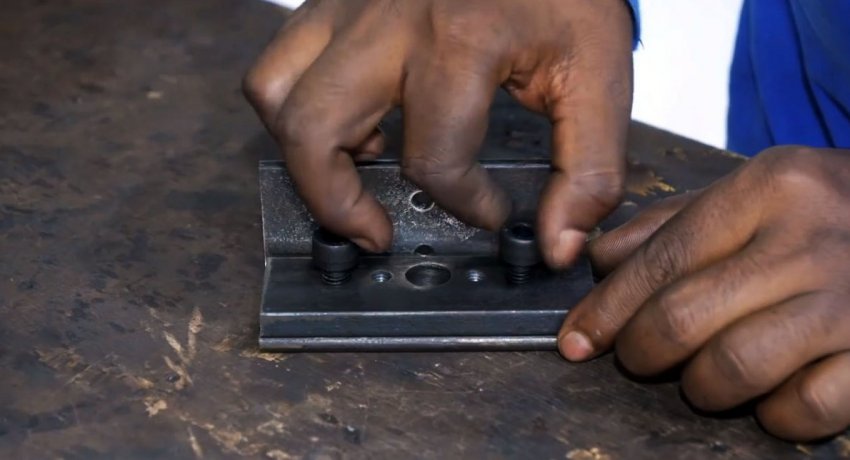

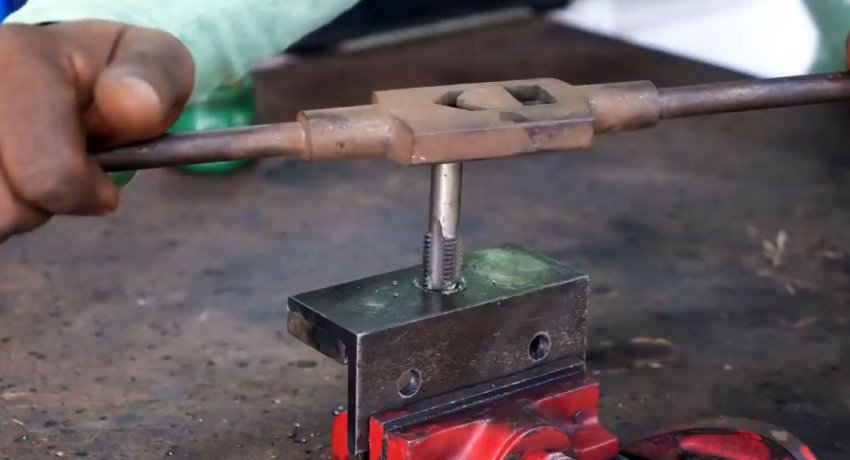

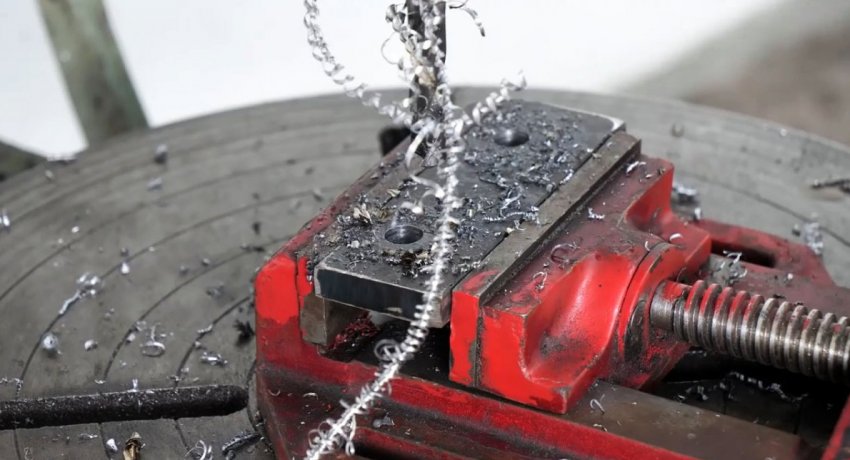

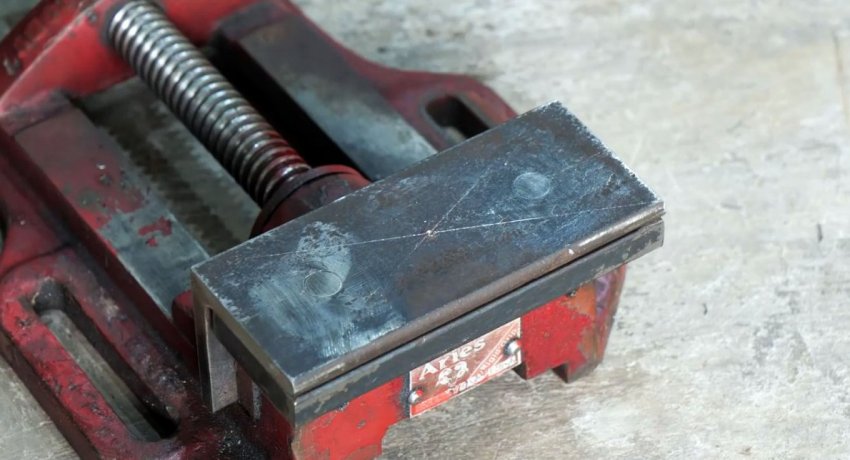

По краям выреза на лицевой части швеллера прикручиваются уголки. Один будет служить неподвижной губкой, второй упором для винта. Последний необходимо усилить, прикрутив к нему толстую полосу. Затем уголок и полоса просверливаются под винт, и в них нарезается резьба.

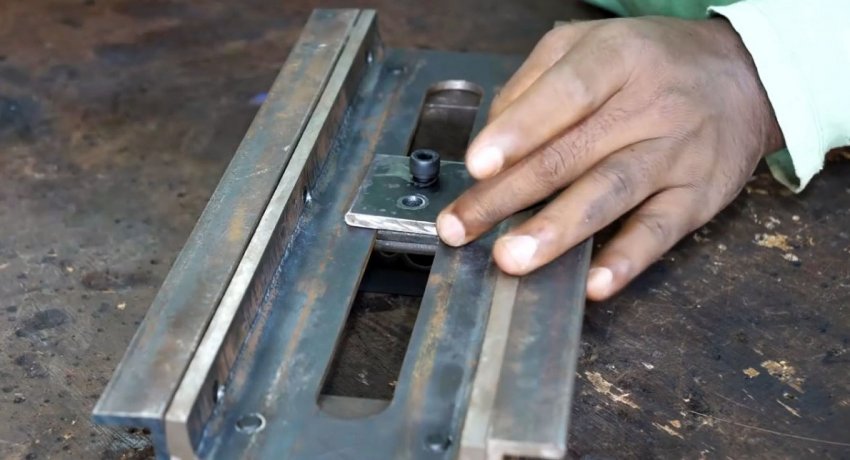

Скользящая губка делается аналогично упору. В ней также должны быть усиливающая полоса и отверстие под винт.
Отличие губки заключается только в наличии отверстия внизу. Оно нужно, чтобы прикрутить к ней ограничитель.

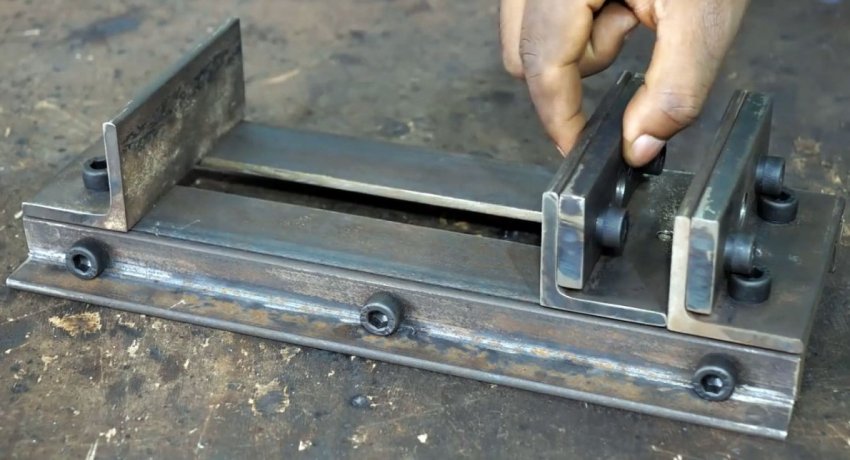

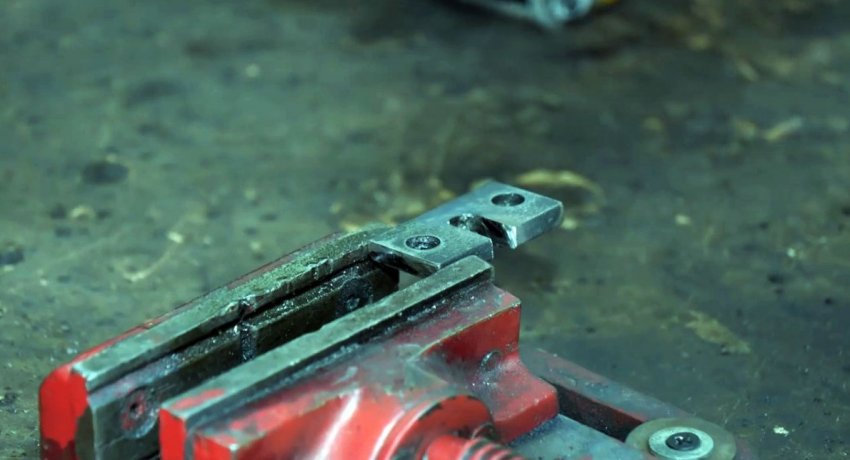

Тот представляет собой 2 полосы металла с парой отверстий под болты. Одна из них это вставка, толщиной равной сечению металла швеллера и шириной соответствующей разрезу в основании. Вставка работает как направляющая скользящей губки. Вторая полоса это широкий ограничитель, удерживающий конструкцию снизу основания.

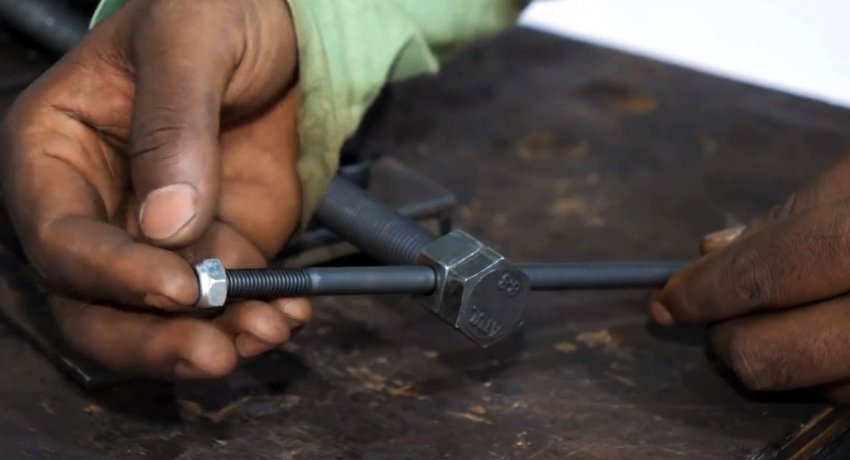

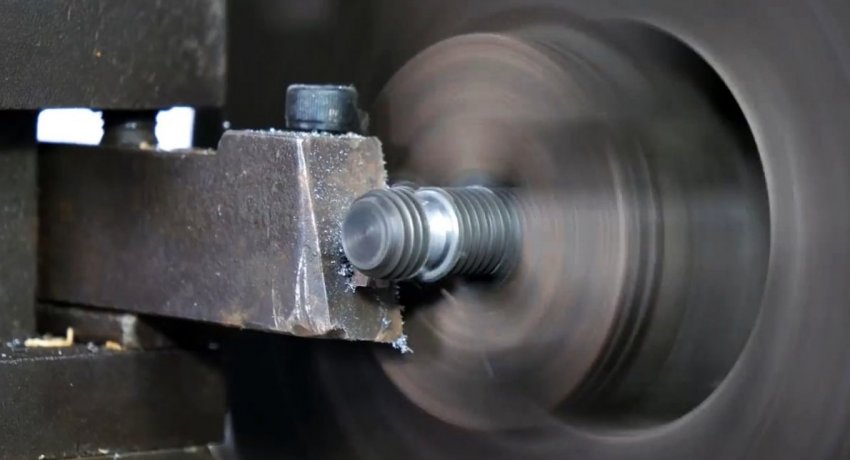

В качестве винта тисков используется шпилька с упорной резьбой из твердой стали. С одного конца в ней нужно сделать проточку под стопор.

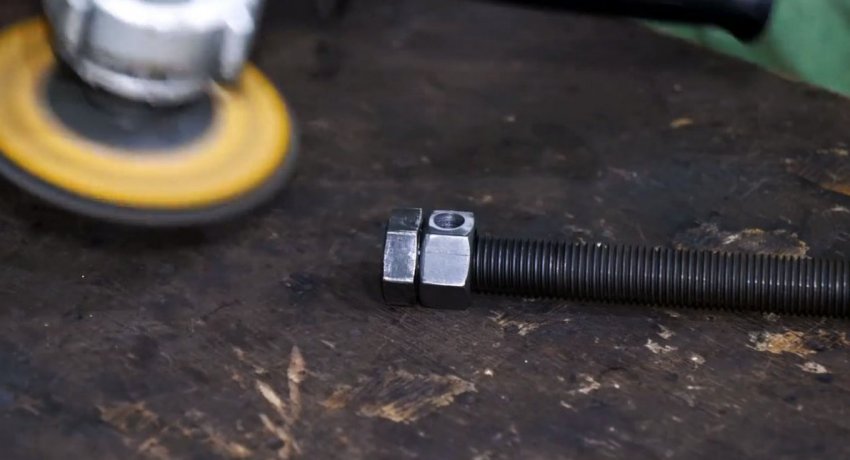

На второй край нужно накрутить гайку, и просверлить ее вместе со шпилькой, чтобы ставить ручку.
Из полосы вытачиваем стопор под проточку на шпильке.
В нем нужно сделать 2 отверстия. Шпилька закручивается в упор тисков и затем цепляется стопором, который прикручивается к скользящей губке.
Затем в начало винта вставляется ручка.

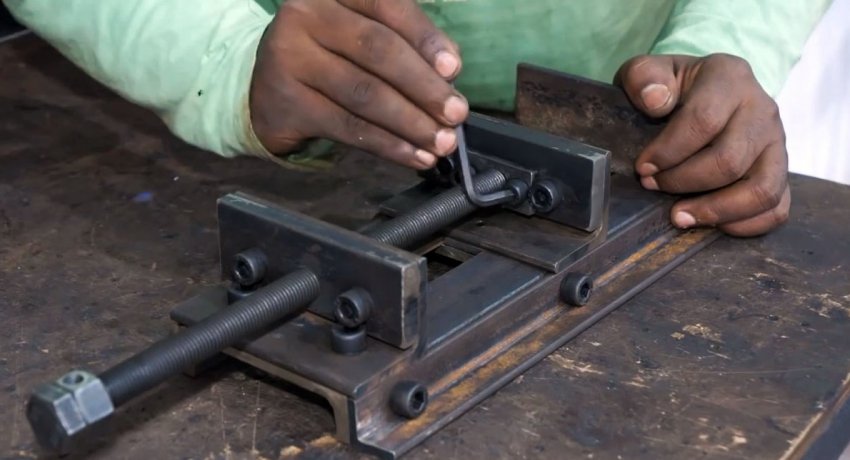

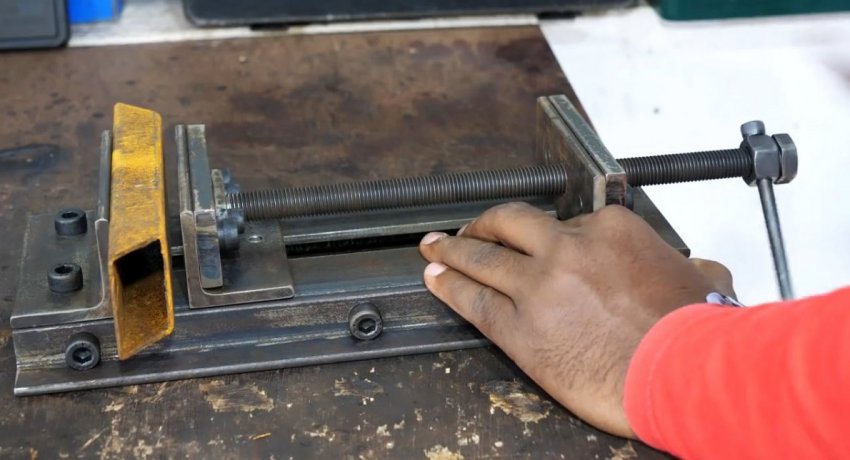

Проверяем тиски в действии.
