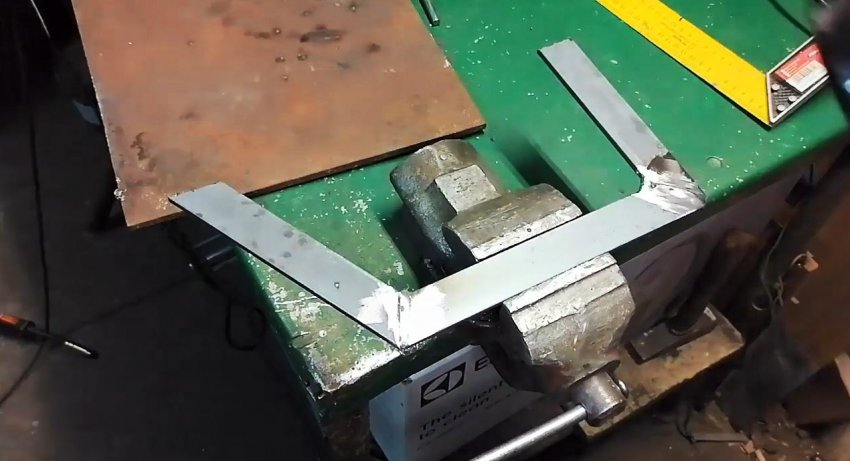

Из полосы необходимо сварить станину струбцины. После...
Как сделать быстрозажимную струбцину своими руками с нуля - «Сделай сам»

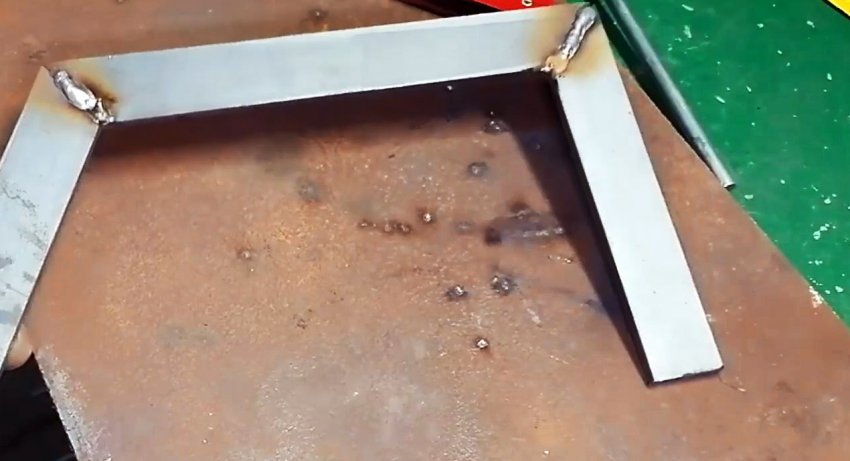

Из полосы необходимо сварить станину струбцины.

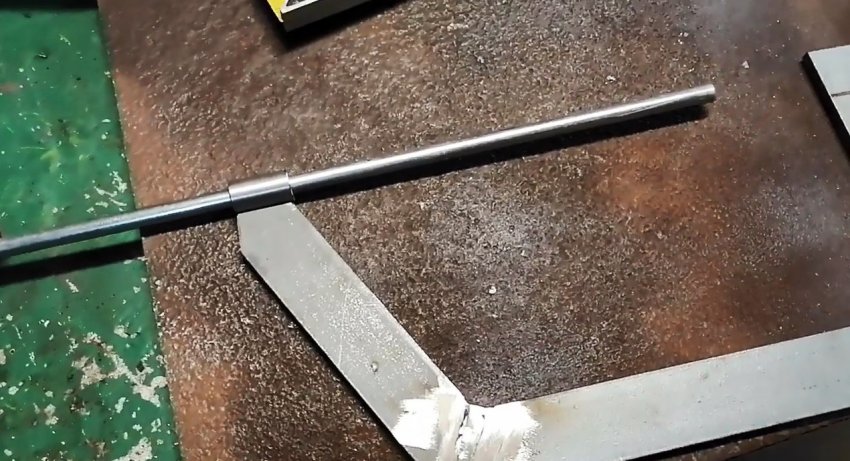

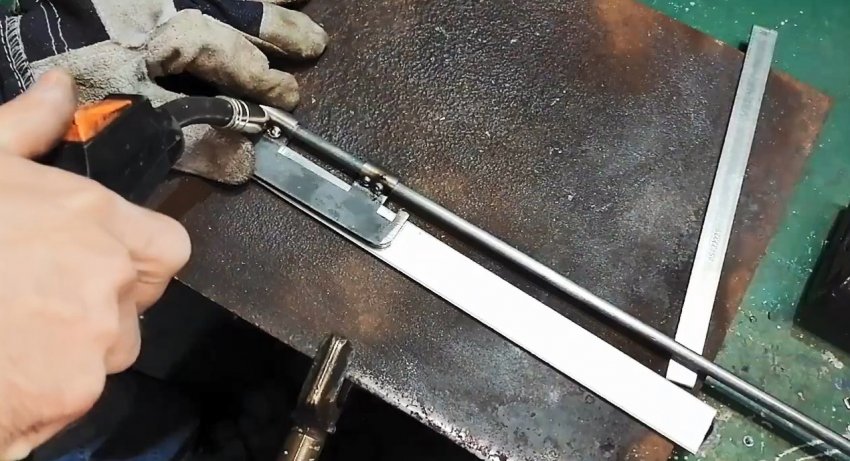

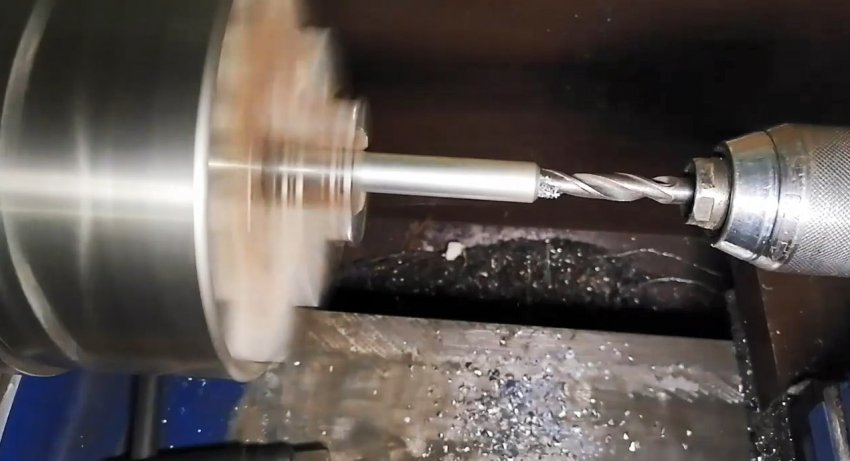

После этого нужно просверлить пруток М12 сверлом 8 мм, чтобы сделать 2 втулки под шток. Биение сверла в этом случае только приветствуется, так как в них без проблем должен скользить пруток 8 мм.

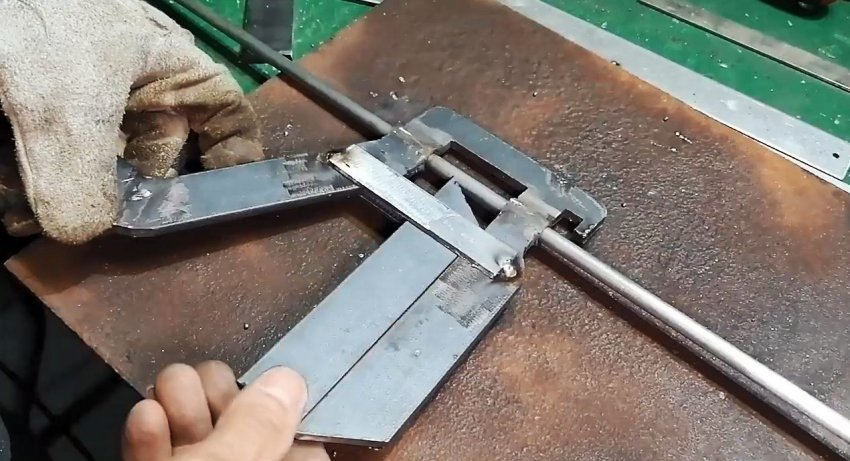

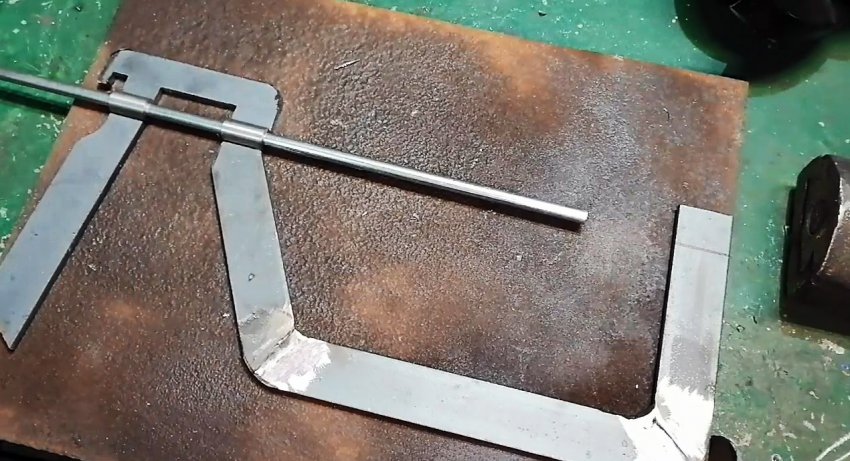

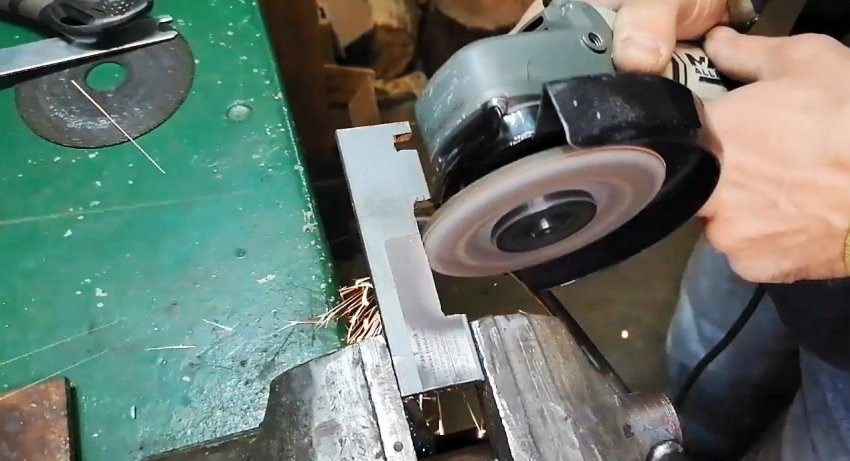

К заготовке станины нужно приварить втулки и выточенную из той же полосы планку. На последней делается проточка как на фото, что нужно для механизма сжатия. К крайней втулке приваривается отрезок полосы, который послужит ручкой струбцины.

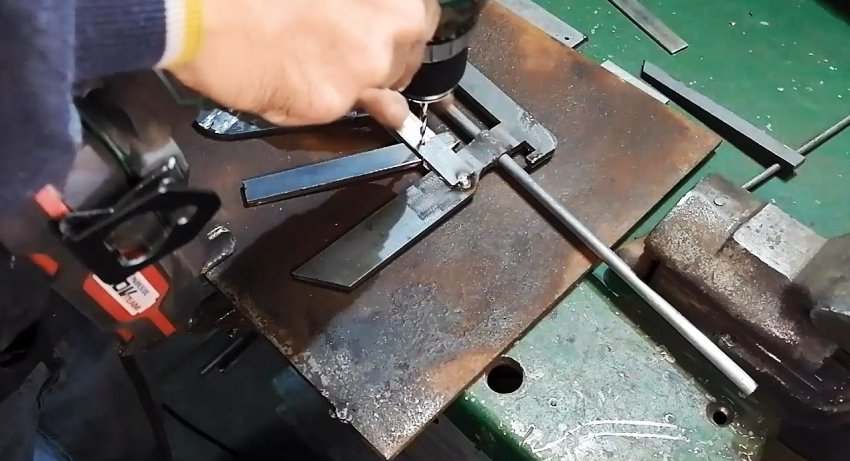

Между ручкой и основной частью рамки привариваются 2 перемычки из полосы. Их нужно просверлить, чтобы установить на заклепку рычаг струбцины. Край последнего требуется сделать заостренным.

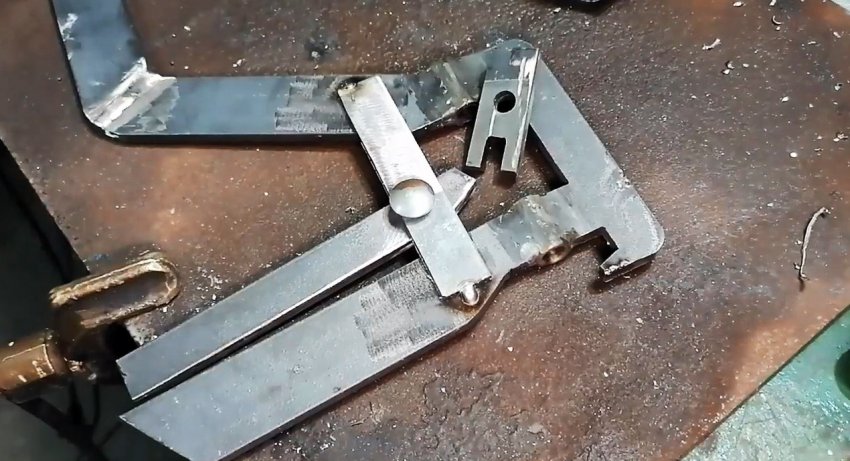

Из такой же полосы, а лучше более толстого листового металла, необходимо вырезать и просверлить 2 детали для механизма сжатия струбцины. Одна будет работать как стопор штока, а вторая позволит отпускать струбцину. Последнюю заготовку необходимо будет подогнуть.

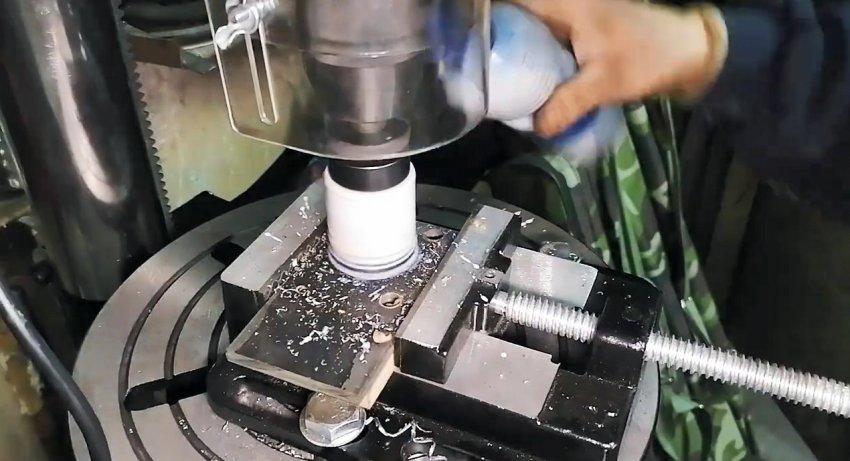

Из листовой стали высверливаются с помощью корончатого сверла 2 шайбы.

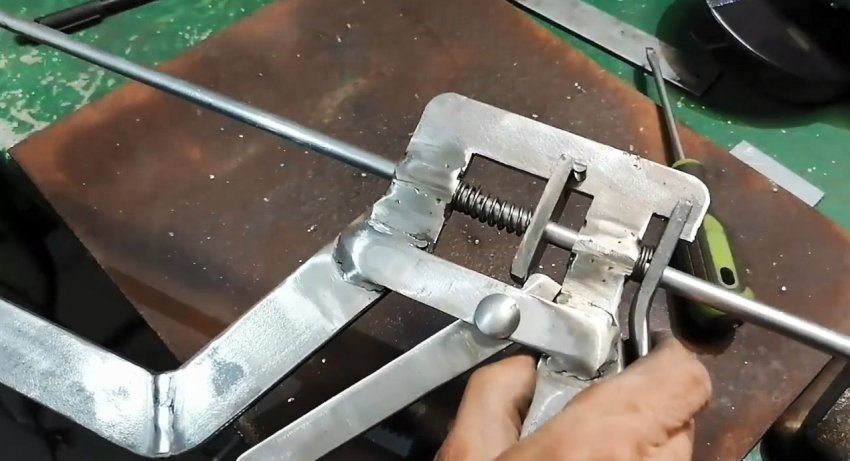

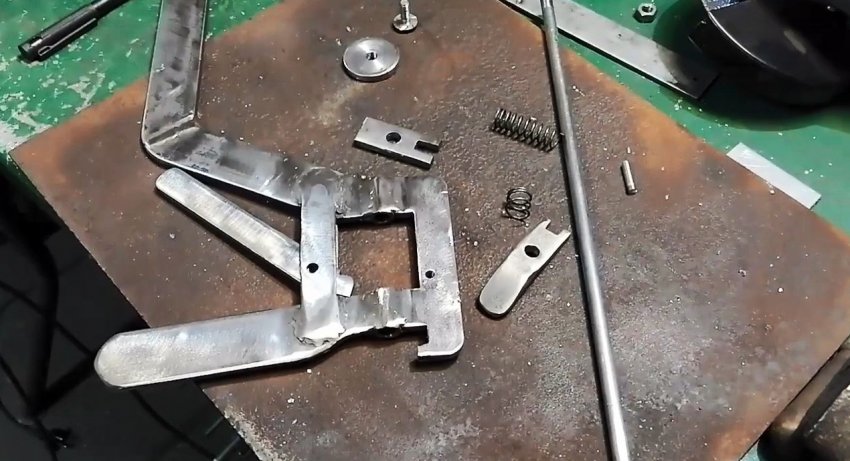

Затем собирается механизм сжатия с ранее сделанными двумя деталями, штоком и пружиной. В станине нужно будет просверлить отверстие, чтобы вкрутить ограничитель для стопора.

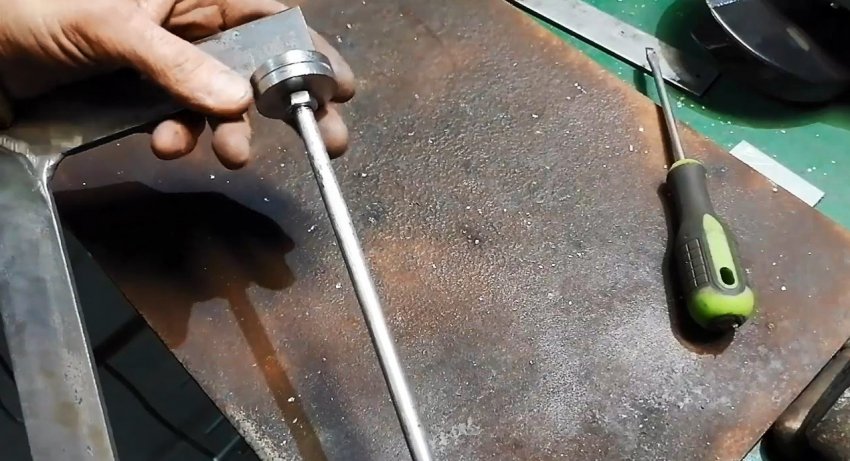

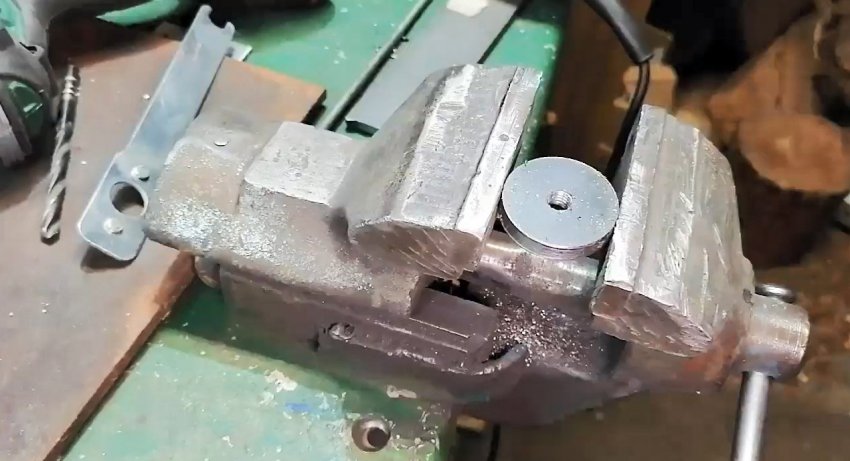

На краю штока нарезается резьба, и накручивается шайба. Она будет упираться в заготовки при сжатии. Вторая же шайба приваривается к краю станины, напротив.

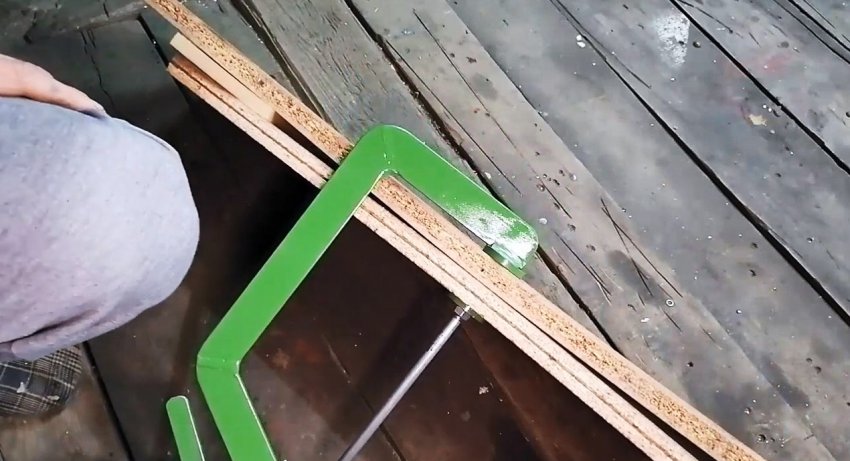

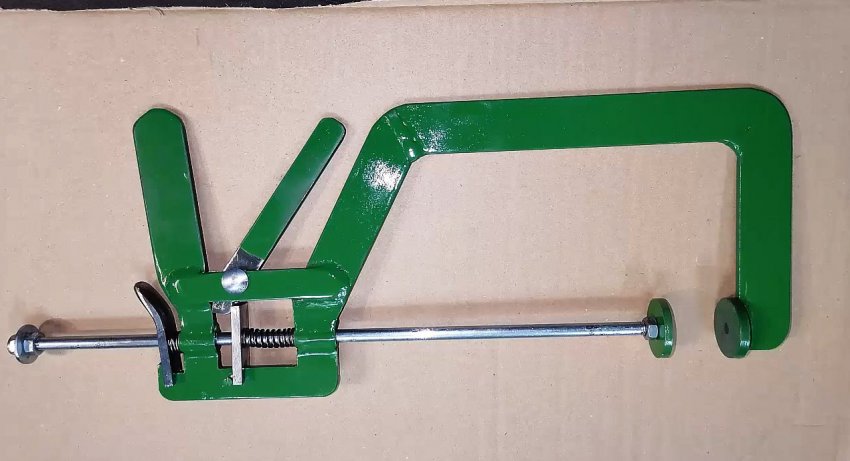

В итоге получаем быстрозажимную струбцину, работающую по тому же принципу, что и покупная, только она сделана из хорошего толстого материала, поэтому способна сжимать сильнее.




Это надежная, а главное ремонтопригодная конструкция, которая отлично себя зарекомендовала.
