Вытяжка для Мастерской от USB Своими Руками - «Стройка и ремонт»

Доброго времени суток уважаемые подельщики и самодельщики. Сегодня покажу вам свой вариант вытяжки работающей от USB, которая подойдет для оочень узких проемов и мест где нет возможности поставить обычную вытяжку...
Вытяжка для Мастерской от USB Своими Руками - «Стройка и ремонт»


Доброго времени суток уважаемые подельщики и самодельщики. Сегодня покажу вам свой вариант вытяжки работающей от USB, которая подойдет для оочень узких проемов и мест где нет возможности поставить обычную вытяжку. Собирал эту вытяжку в условиях карантина , с минимальными закупками и максимальным транжирством старого не нужного и того что было )).


Итак ребят, есть у меня старая мастерская , так уж совпало что эта комната мало проветриваемая. Сделать там форточку или вытяжку нет возможности по определенным моментам.


Человек я увлеченный своим делом, люблю что то мастерить , а там и дым пластика и пленки и пошло поехало-вот и стал вопрос вытяжки. Подумал , а почему бы не сделать ее в том  что есть-ведь для этого все есть).


Вот что мы имеем друзья. Окно с деревянной рамой.

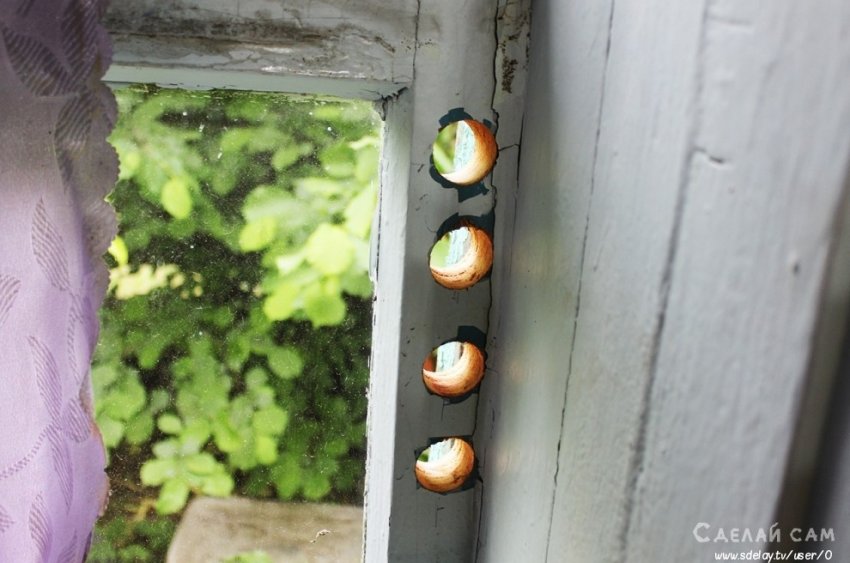

Как видите-тут не особо разгонишься -но нас это не остановит. Сделал отверстия коронкой под 32 канализационную трубу. Скажу откровенно , была бы труба меньшего диаметра, скажем 20-25 мм сделал бы и под нее , было бы просто больше трубок-но уже работаю с чем есть.

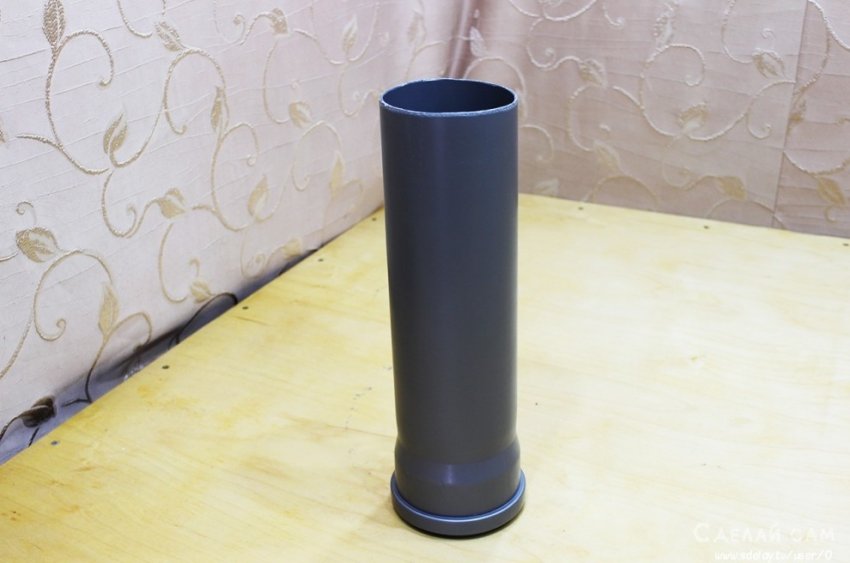

Начинаю готовить основной короб вытяжки-это  110-я канализац. труба.

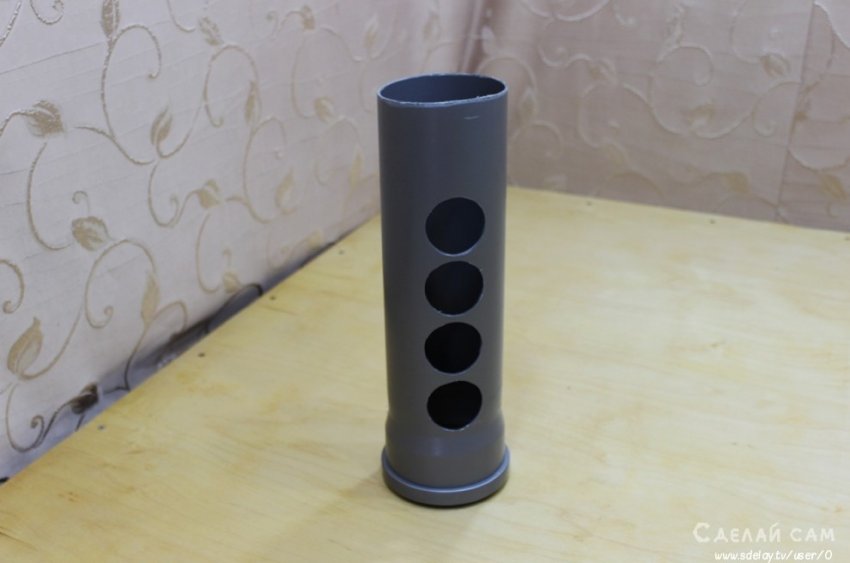

Далее делаю в ней отверстия под переходник 50й на 32ю трубу.

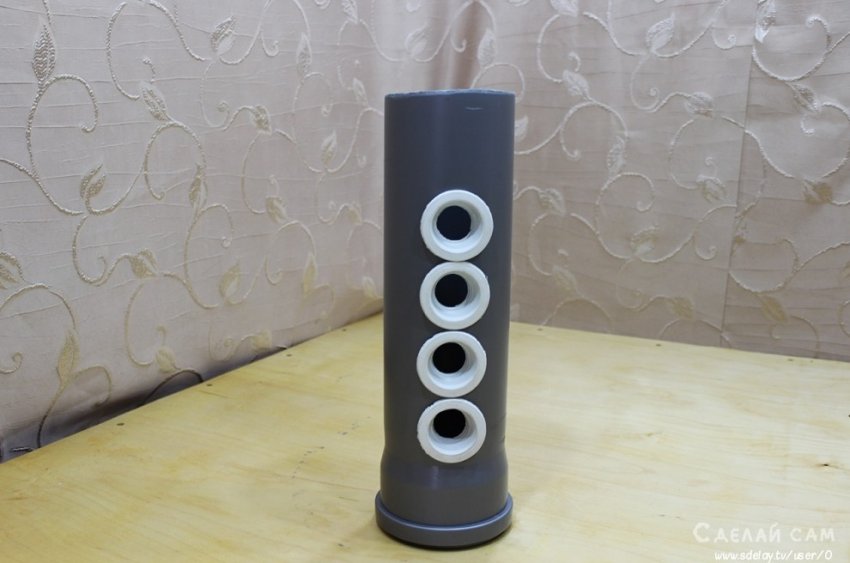

Вставляю те самые переходники.

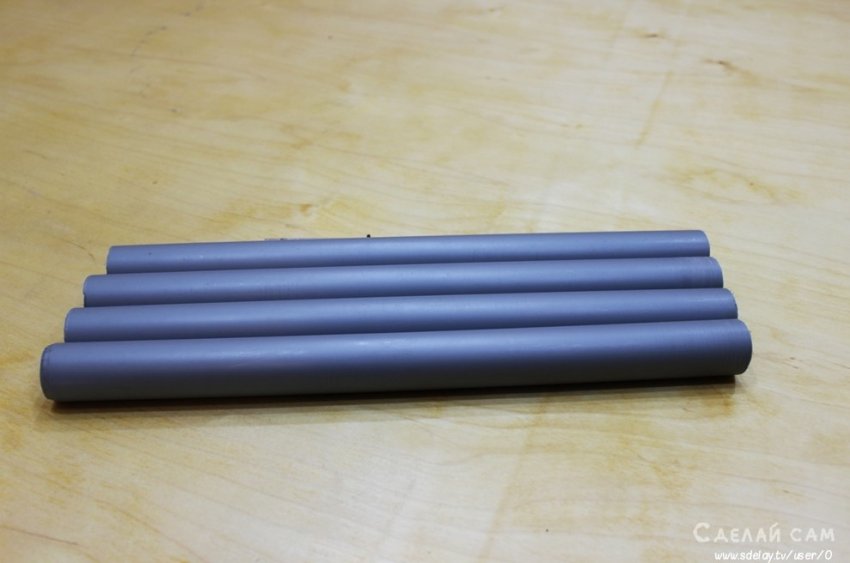

Вымерял и отрезал 4 одинаковых куска той самой 32й трубы.




На концы трубок-те что пойдут в переходники-наматал немного изоленты-это для того что бы сильней разжало сами переходники и тем самым улучшить прилегание.

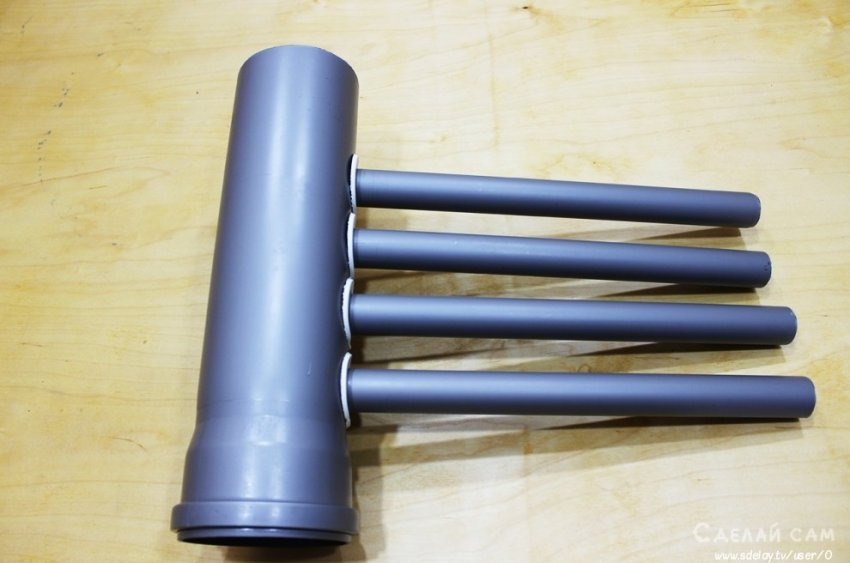

Ставим трубки на их место.




Теперь ребят начинаю монтаж вентиляторов которые будут качать наш чистый и грязный воздух.

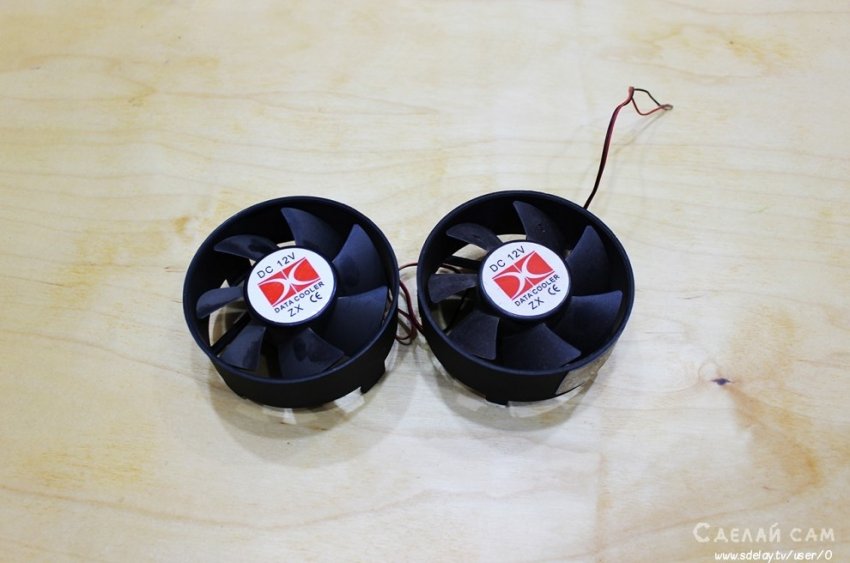

Использовал старые и добрые вентиляторы от компьютера на 12 вольт. Качают они очень даже весело.


Поскольку у них нет обратного вращения-то буду использовать два штуки. ОДИН НА ЗАКАЧКУ , ВТОРОЙ ОТКАЧКУ .

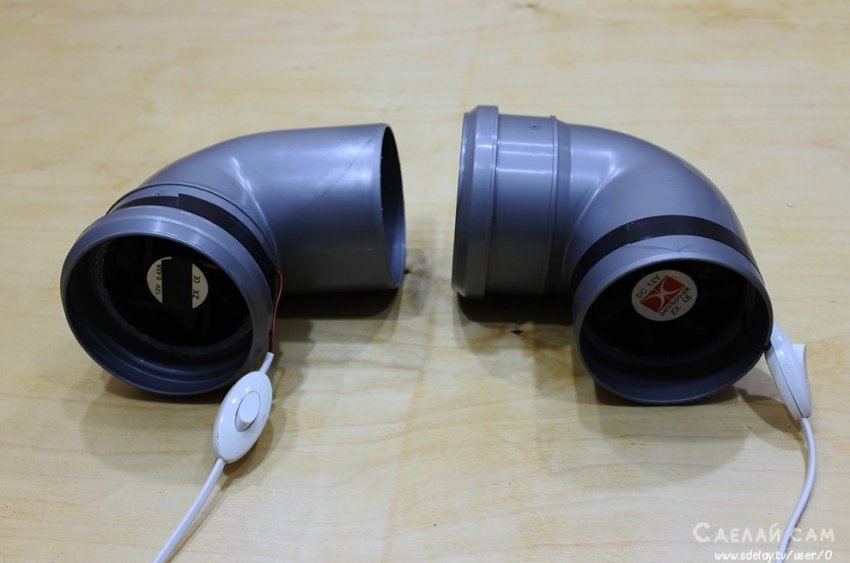

Монтирую их на рабочие места.

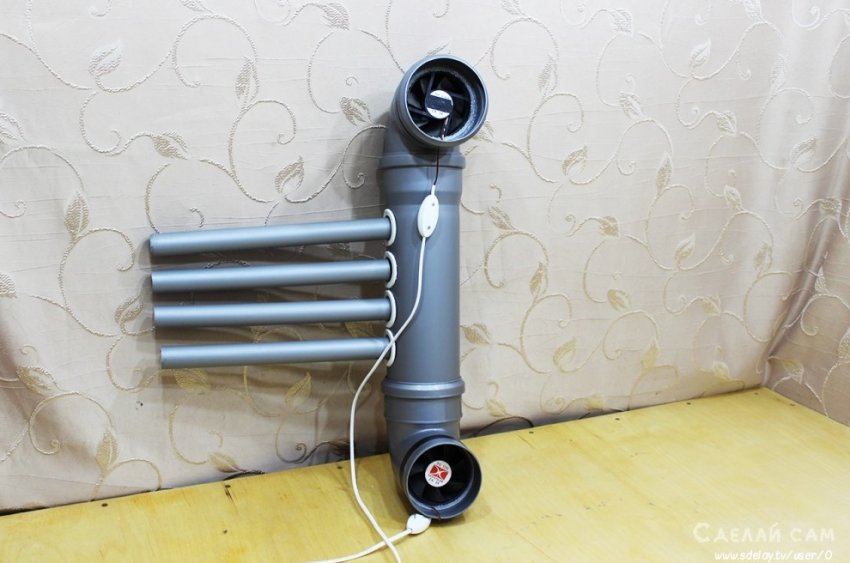

Ставим все это на вытяжку- вот что получается.




Выключатели использовал старые -торшерные ,у каждого вентилятора свой.


Питание будет двух вариантов.


USB -5 вольт и 12 вольт. Пока запитываю все от повербанка-нет возможности прокладки проводки. Хорошо что сейчас есть такие повербанки хочешь -на те вам 5 вольт а можно и больше до 15- без проблем.


В основном запитываю на 5 вольт и очень даже не плохо эти вентиляторы работают - в таком режиме практически без шума.

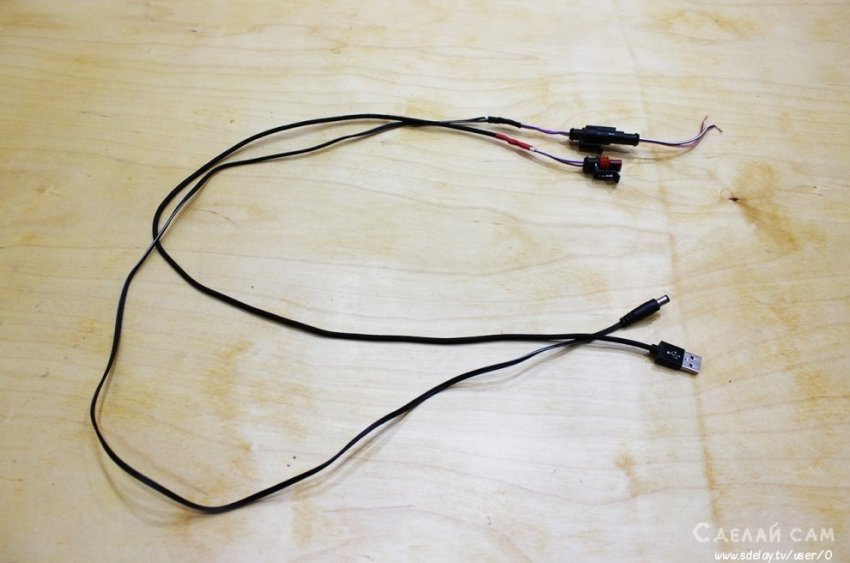

Собрал для питания два быстро-разъемных соединения на базе авто соеденителей проводов.




Провода  вентиляторов соединил в одну линию .Вся проводка проложена по наружке-что бы не сверлить лишних отверстий а потом думать как это все загерметизировать)).


Как это работает друзья ?


Включаю нужный вентилятор-закачка или откачка -смотря что нужно...


В основном откачиваю из мастерской  а забор свежего воздуха идет из окон в соседней комнате.

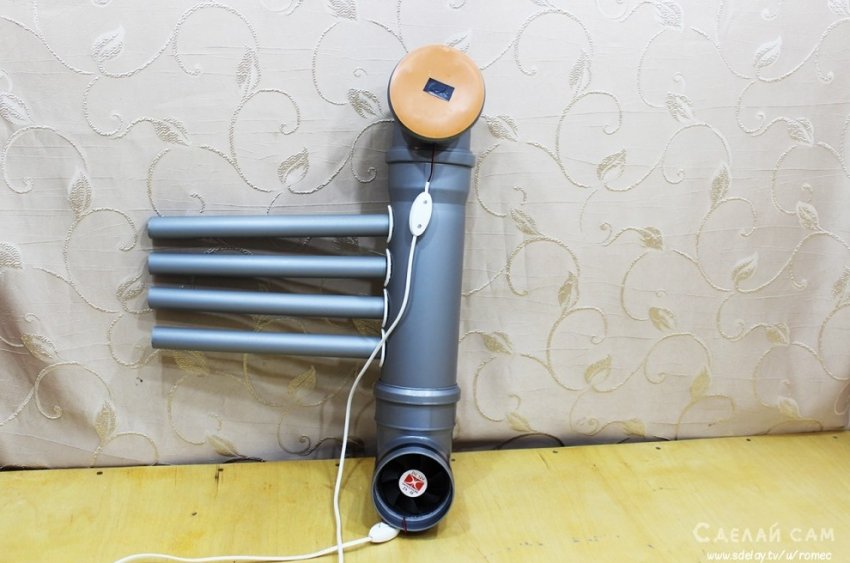

Бывает нахимичу и быстро включаю забор свежего-прямо в мастерскую-в общем тут рули как хочешь ). Для этих целей есть заглушка-просто закрываю ею не нужный вентилятор, а когда ухожу-то оба.




Вот такая друзья получилась интересная и нужная вытяжка-там где ее вообще небыло возможним сделать. Сейчас работа в мастерской стала безопасней и интересней.


Комната не большая-такой вытяжки хватает за глаза)).


Пишите что думаете о таком варианте.С вами как всегда Роман -Рукастый Самоделкин.
