Купил себе бу шуруповерты. Батарей в одном была очень старая, а второй был вообще без элементов. Принял решение переделать шуруповертовские аккумуляторы под литий-ион.

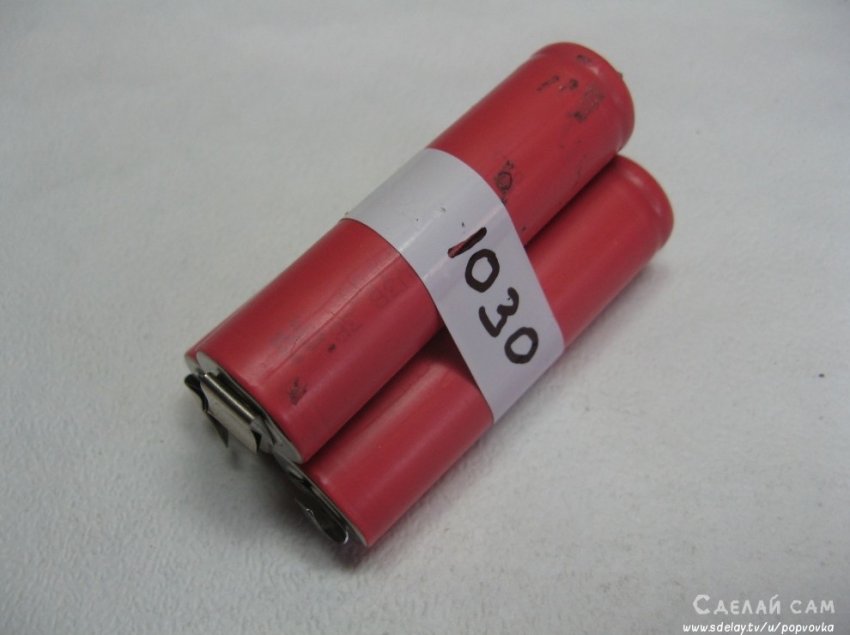

Применять буду аккумуляторы формата 18650. Они у меня бу. Элементы высоко-токовые, обычные применять нельзя.


Шуруповерт на 14.4 вольта, но и от 3-х баночек будет работать. Моторы стоят одинаковые, что в 12-ти вольтовом, что в 14.4 вольтовом.

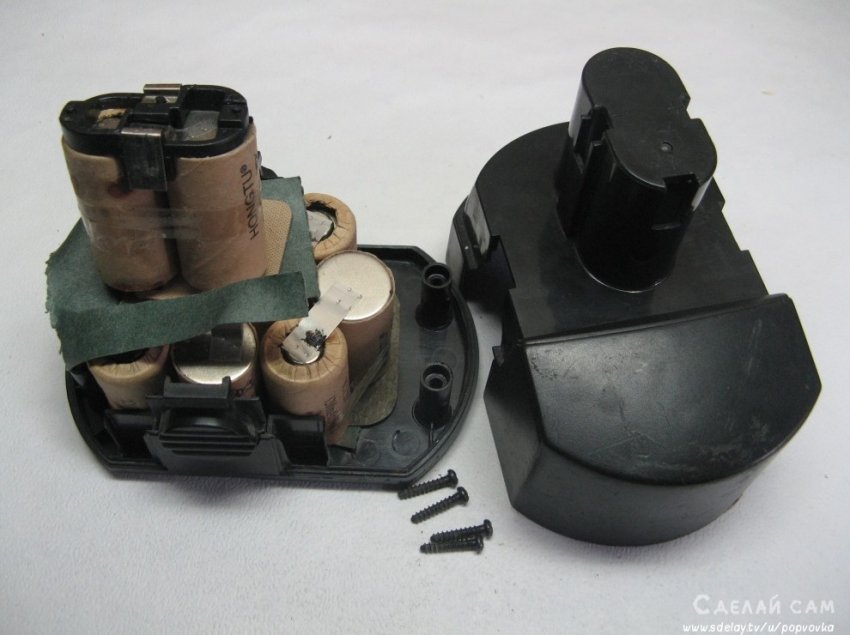

Разбираем аккумулятор и изымаем 10 элементов. Два оставляем, еще пригодятся.

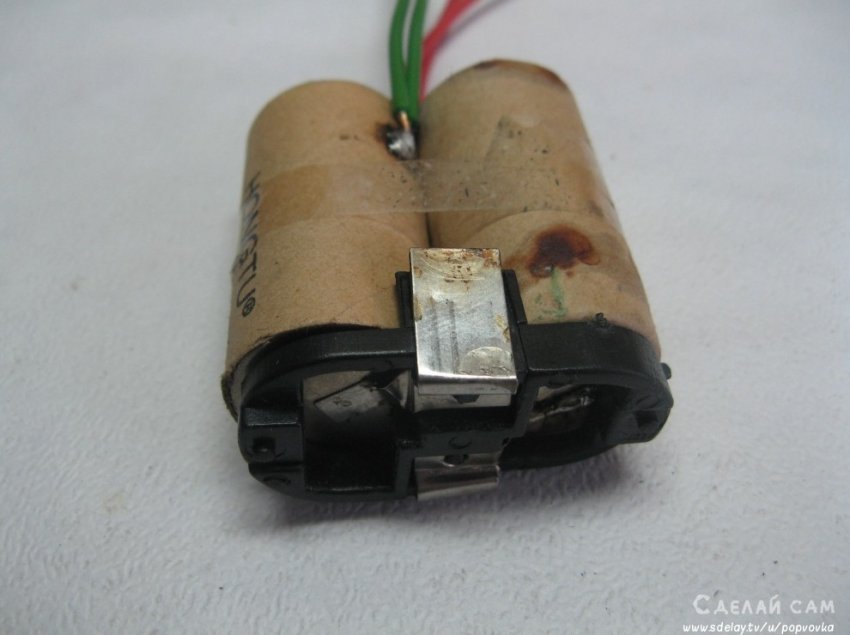

К оставшимся двум элементам с контактами, нужно припаять провода.

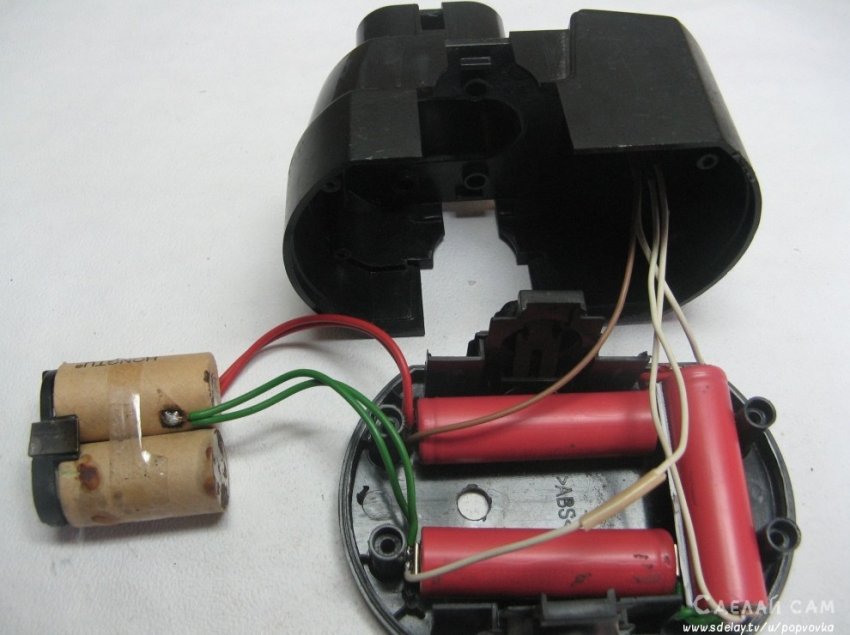

Соединяем наши 18650 последовательно. Припаиваем конструкцию с контактами на элементах.

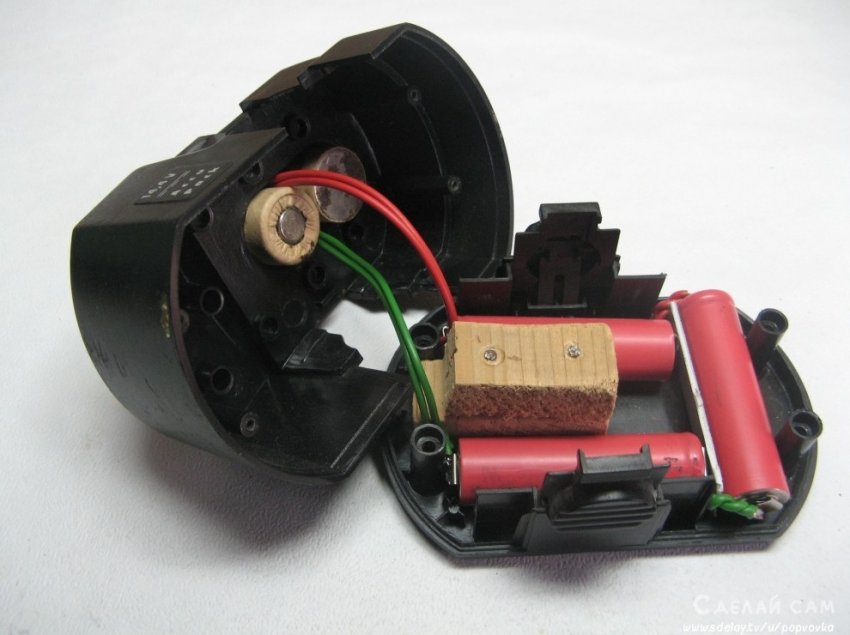

Чтоб элементы при подключении не провалились, сделал подпорку.

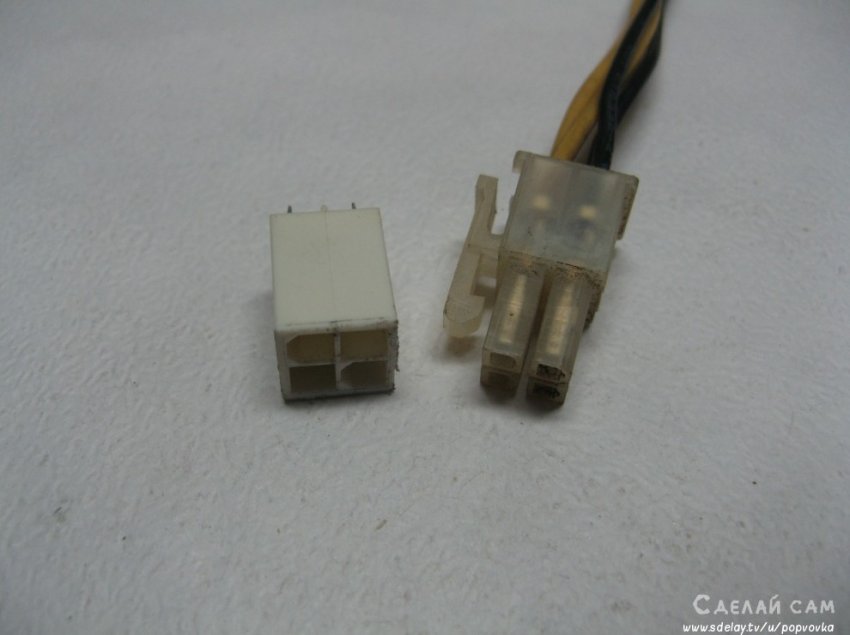

Теперь нужно сделать балансировочный разъем. Он нужен для зарядки 18650. Примел разъемы от старой материнки и блока питания.




Растаиваем по очередности. Плюс 18650 к первому контакту, плюс второго 18650 к второму контакту и т. д.

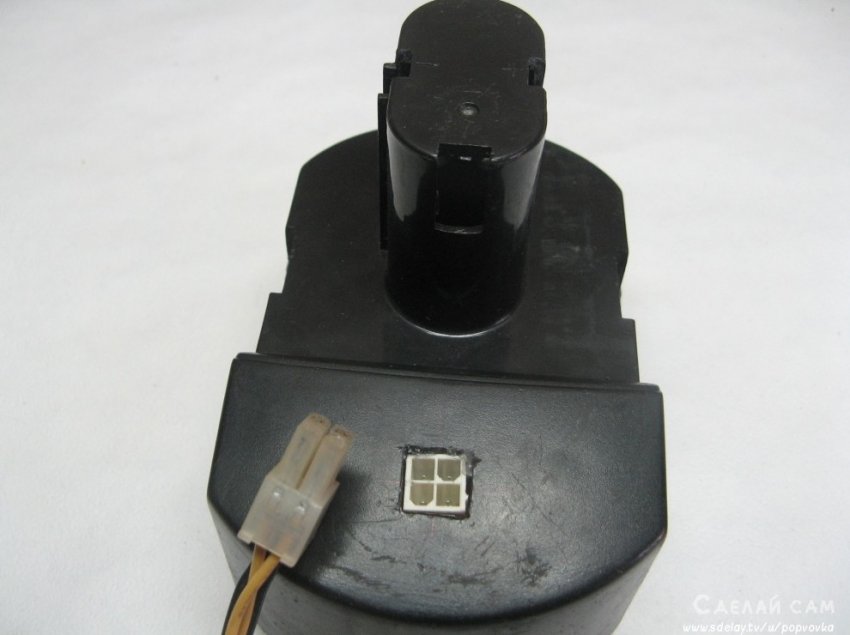

Разъем крепим на корпусе в вырезанном окне под него. Прикрепил на эпоксидный клей.

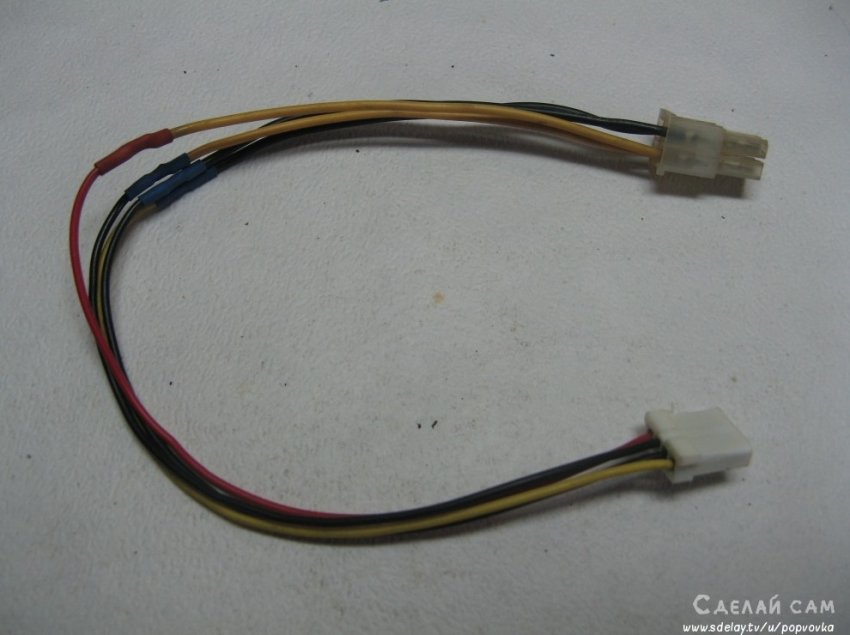

Заряжать буду умным зарядником и нужно сделать под него провод. Одна часть, провод с разъемом от бп компьютера. Вторая часть, провод от бп компьютера, через который питался флопик.

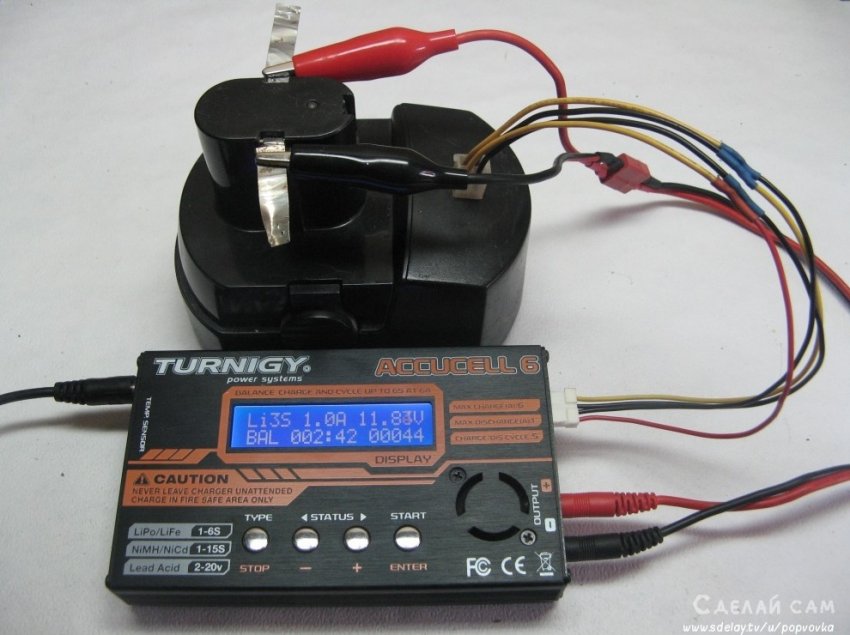

На заряднике ставим заряд 3-х элементов и заряжаем. Не забываем про силовые провода зарядного устройства.




Подробности смотрим на видео:


https://www.youtube.com/watch?v=zSfbxULEhYU&t
