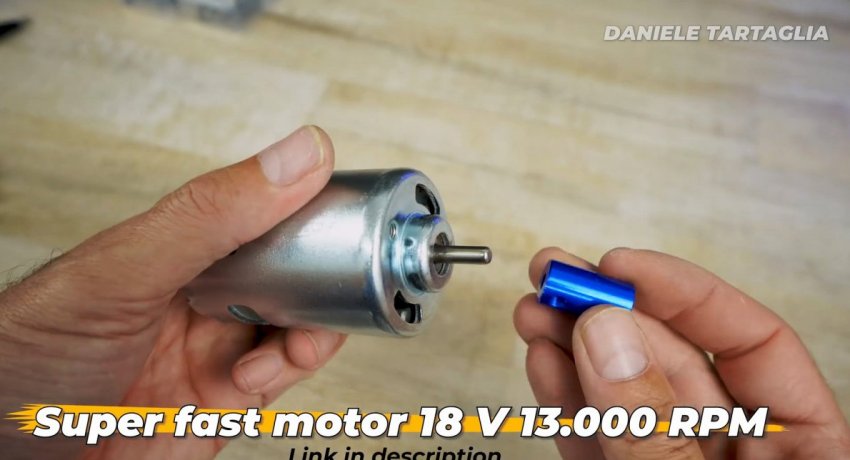

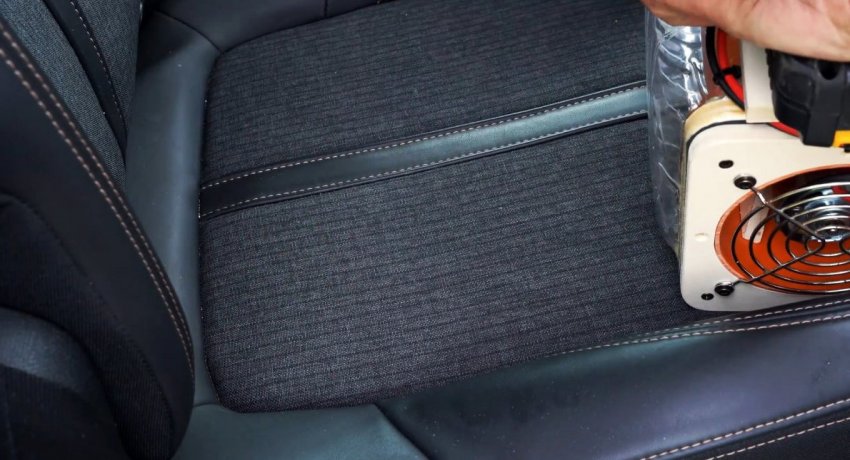

Чтобы убрать салон автомобиля, собрать разбросанные винтики и гайки удобно использовать аккумуляторный пылесос. Его можно купить, или же собрать своими руками, так как многие необходимые детали зачастую можно найти в гараже или мастерской. Если у вас остался электродвигатель от аккумуляторного шуруповерта, то все обойдется практически без затрат.

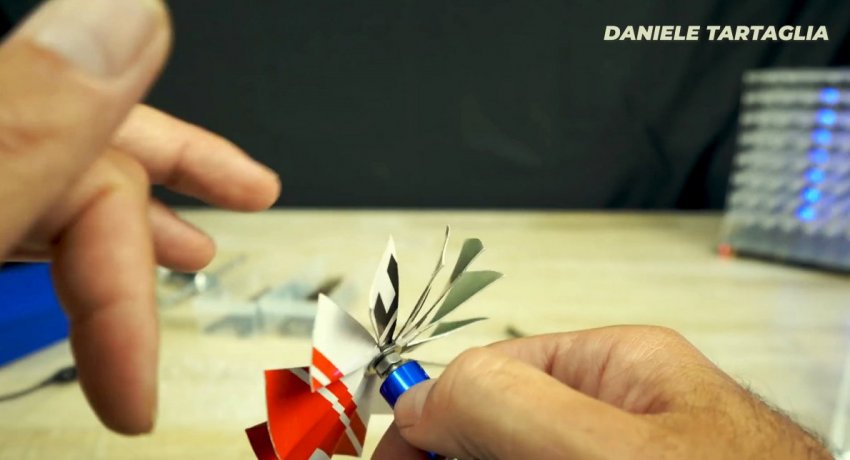

В ее центре сверлится отверстие. Через него ее нужно прикрутить винтом к фланцу для установки на вал мотора.

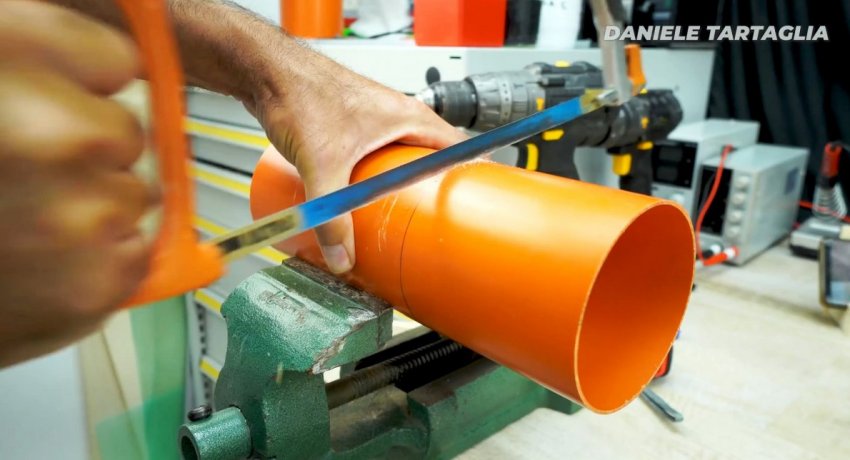

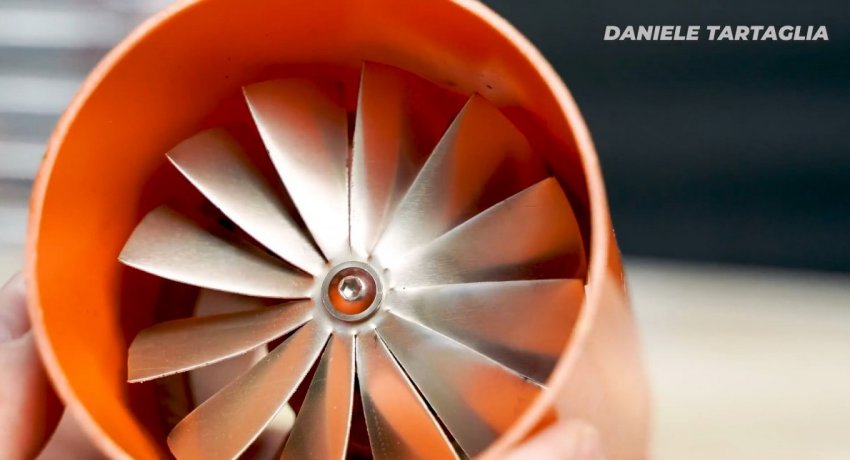

Из отрезка трубы 95 мм изготавливается диффузор.

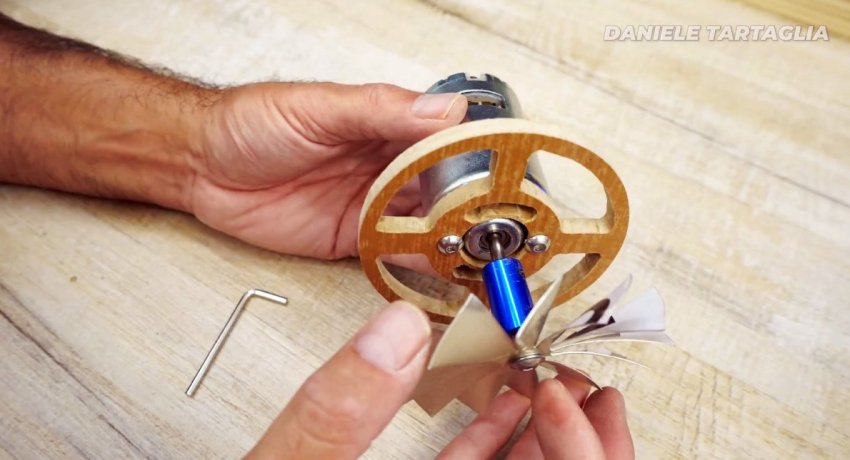

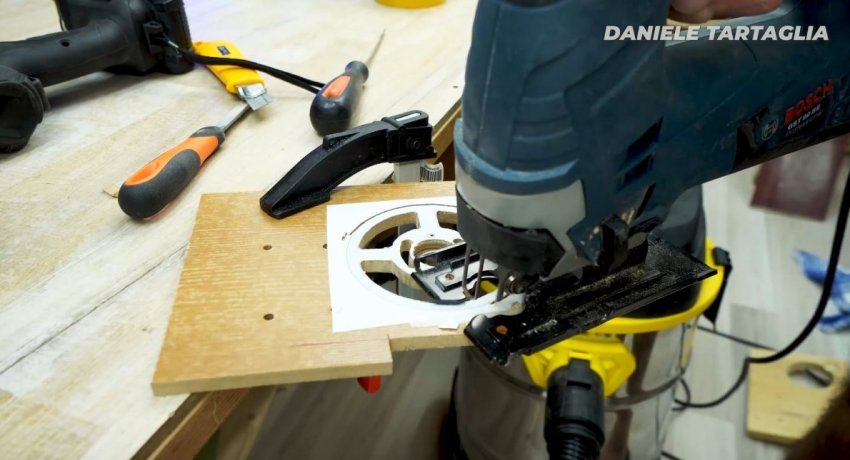

Для крепления к нему вентилятора, нужно вырезать диск из фанеры, и прорезать в нем окна для прохода воздуха. К полученной детали прикручивается двигатель.

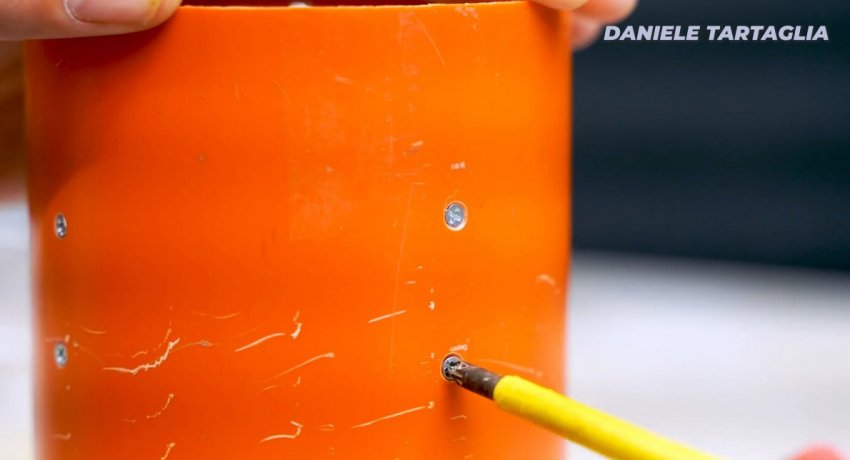

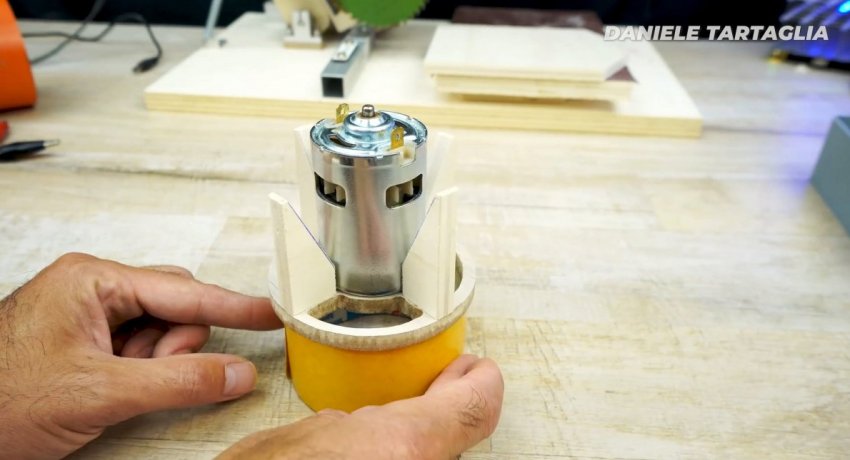

Само крепление будет вмонтировано в трубу. Чтобы мотор не смещался в диффузоре, нужно его подпереть косынками из фанеры. Они позволят расположить двигатель точно в центре трубы.

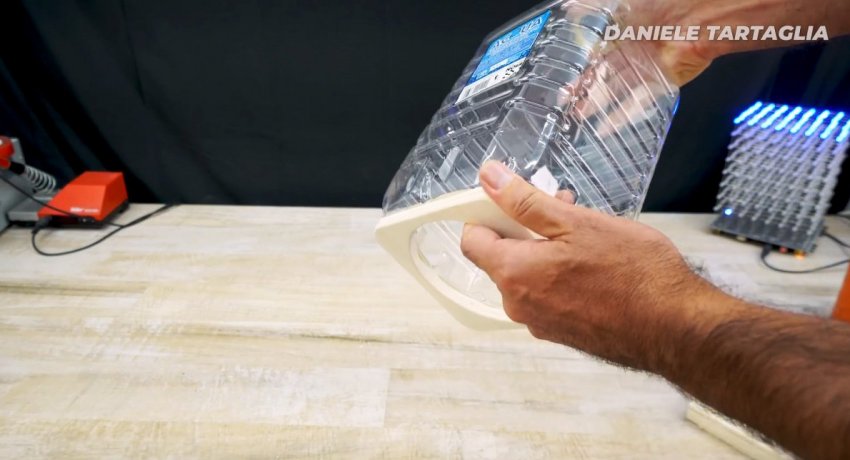

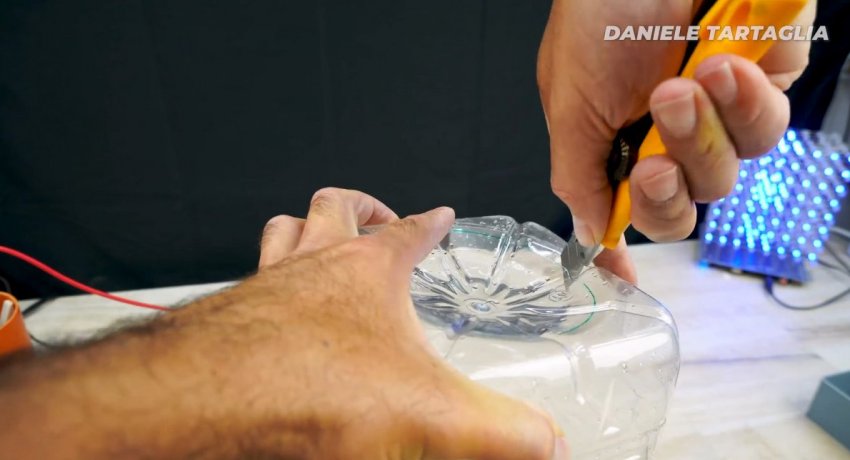

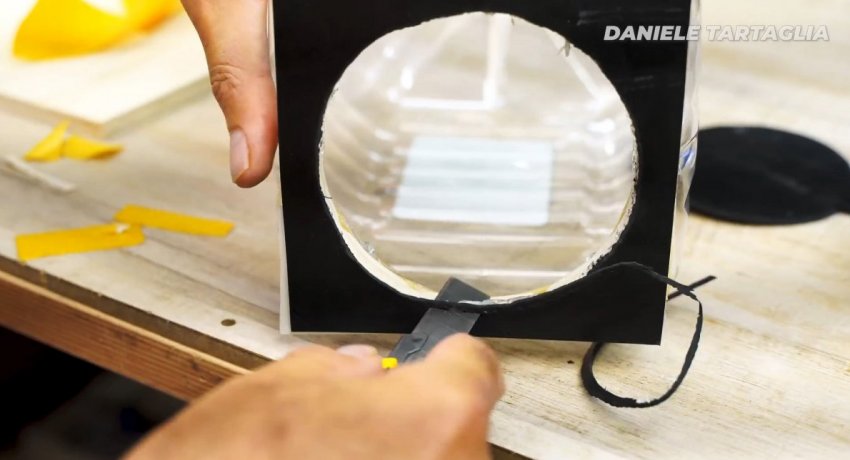

Диффузор прикладывается ко дну пластиковой бутыли. Нужно вырезать по нему отверстие, чтобы труба свободно входила внутрь.

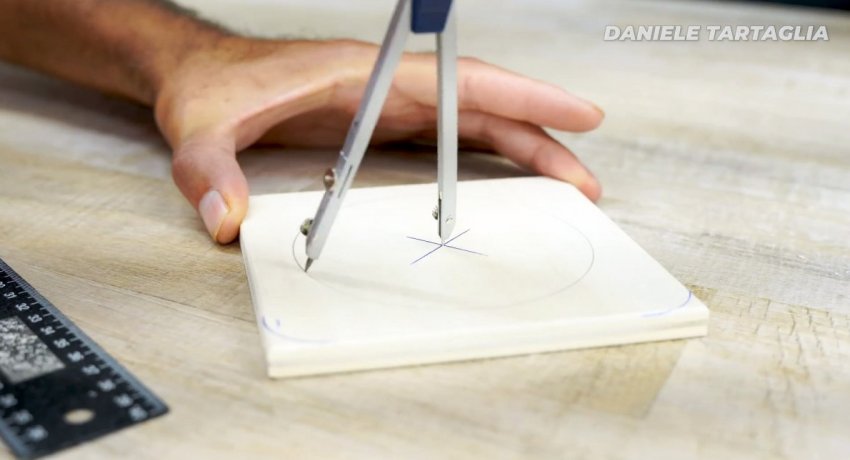

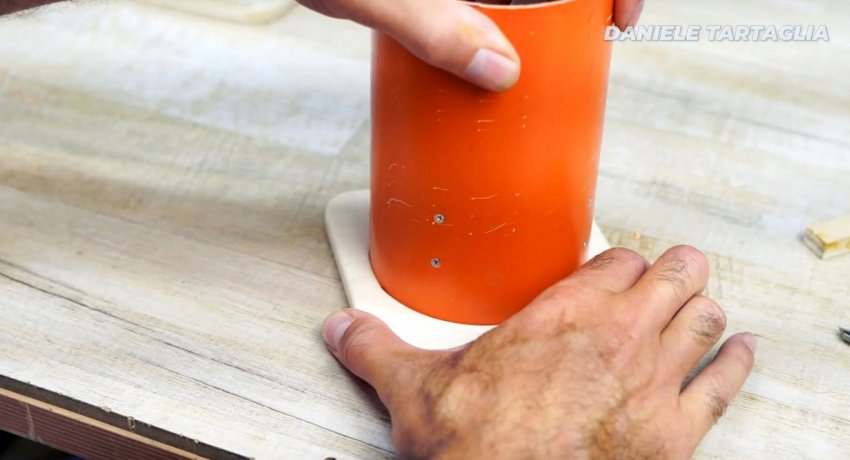

Далее выпиливается 2 проставки из фанеры с отверстием под диффузор.

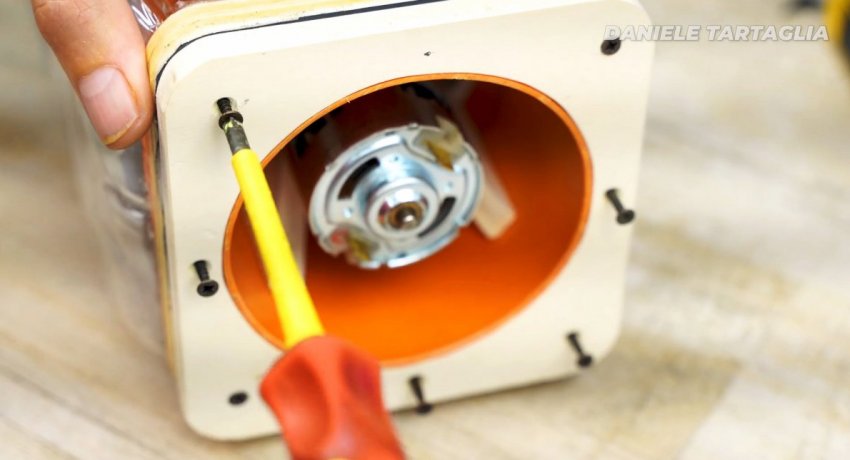

Их наружный размер должен быть как у дна бутыли. Одна проставка склеивается с диффузором со стороны выдува воздуха. Вторая приклеивается ко дну бутыли. Затем они скручиваются между собой саморезами через резиновую прокладку.

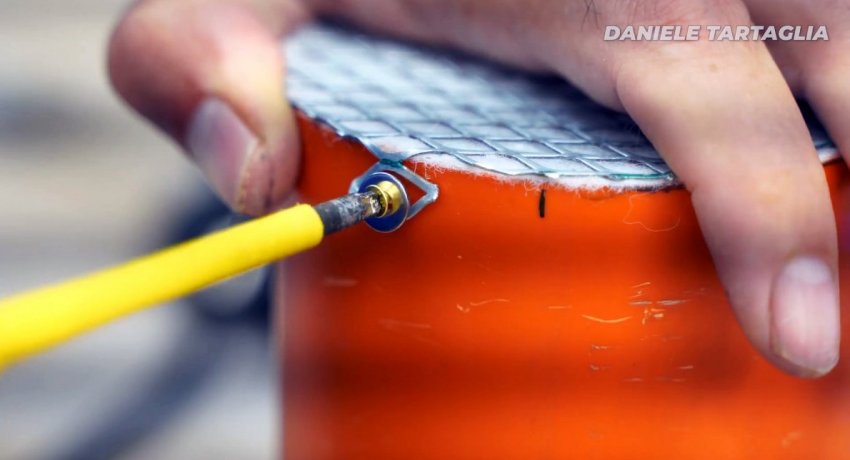

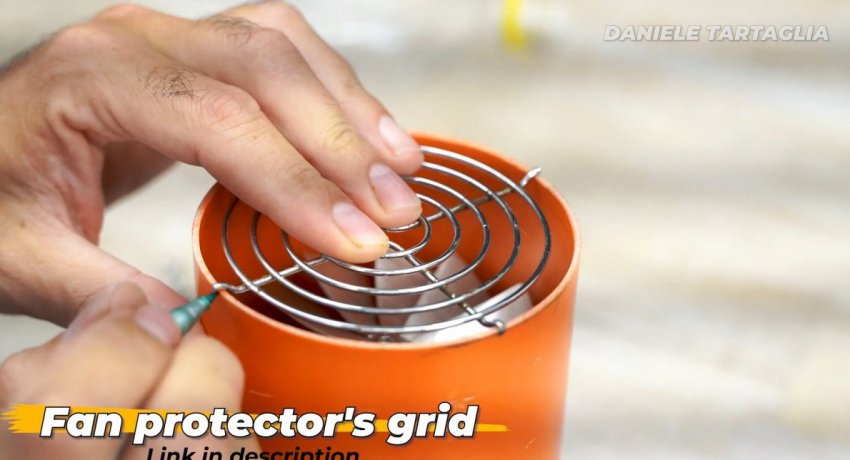

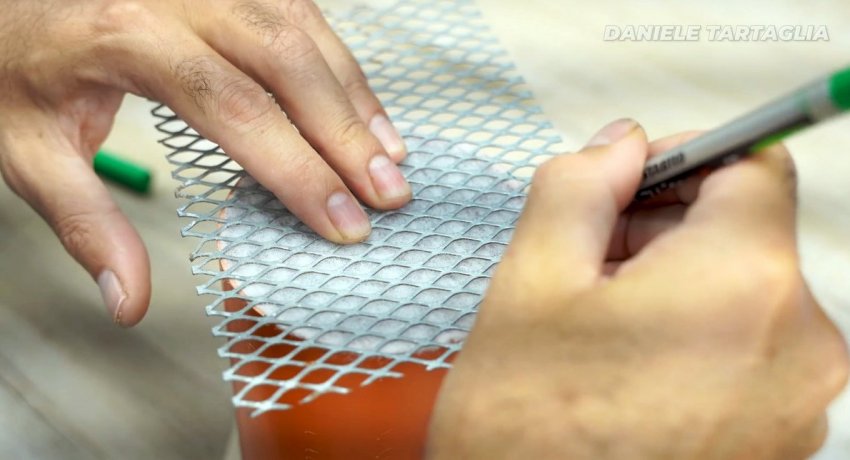

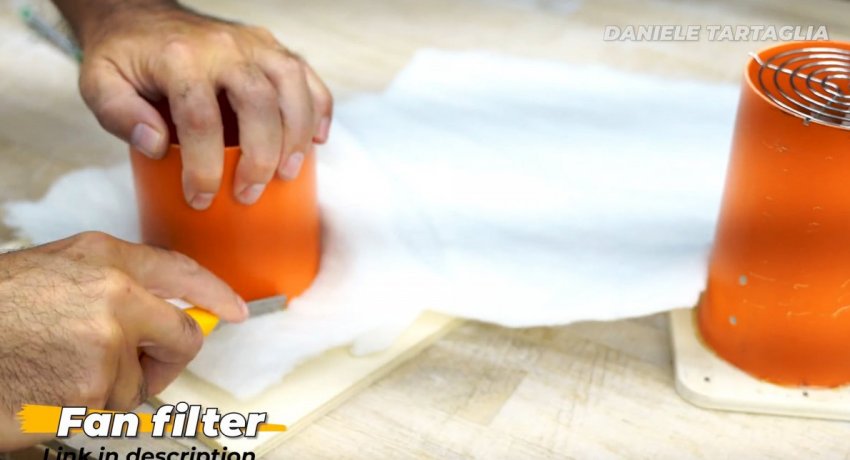

После подгонки основных частей, нужно заняться защитой двигателя. Для этого на диффузор со стороны забора воздуха устанавливается решетка. На нее укладывается тонкий слой синтепона, затем он прижимается накладкой из сетки с мелкой ячейкой.

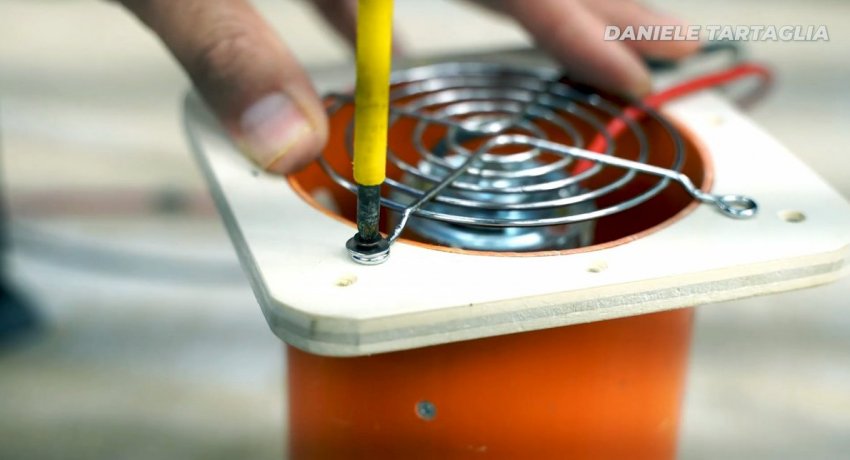

Далее к контактам мотора припаиваются провода, затем он закрывается второй решеткой.

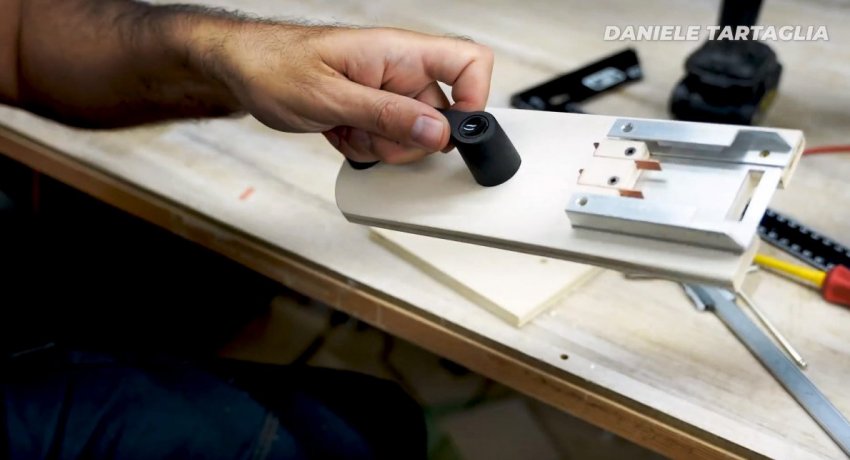

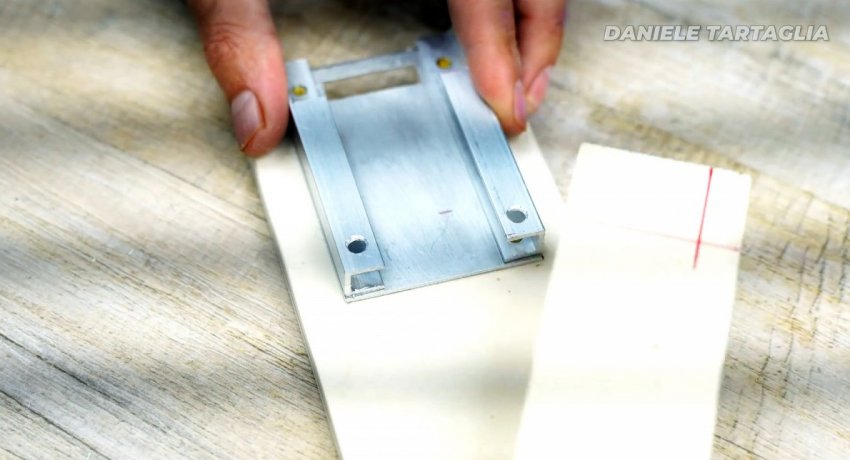

На следующем этапе из фанеры выпиливается площадка для ручки и аккумулятора от шуруповерта. Из листового алюминия и уголков нужно сделать гнездо под батарею.

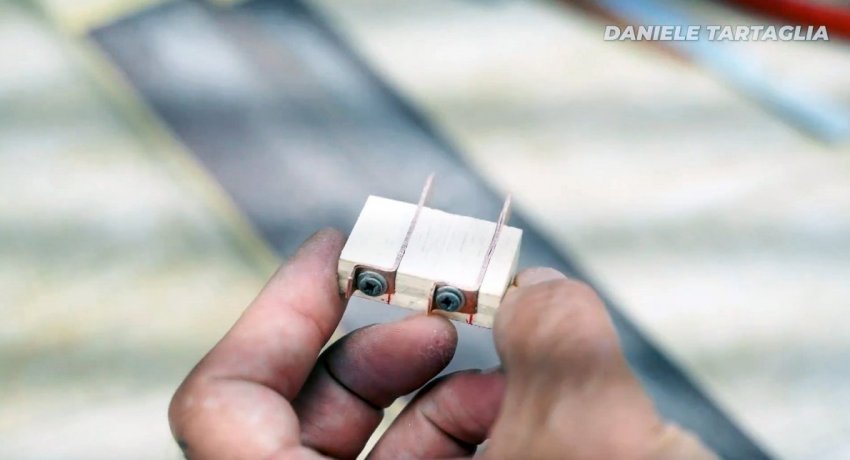

Далее из медных полос изготавливаются контакты. Они вставляются в пропилы на деревянном бруске и прикручиваются в алюминиевое гнездо. В результате при установке аккумулятора, на самодельную клеммную колодку должно подаваться напряжение.

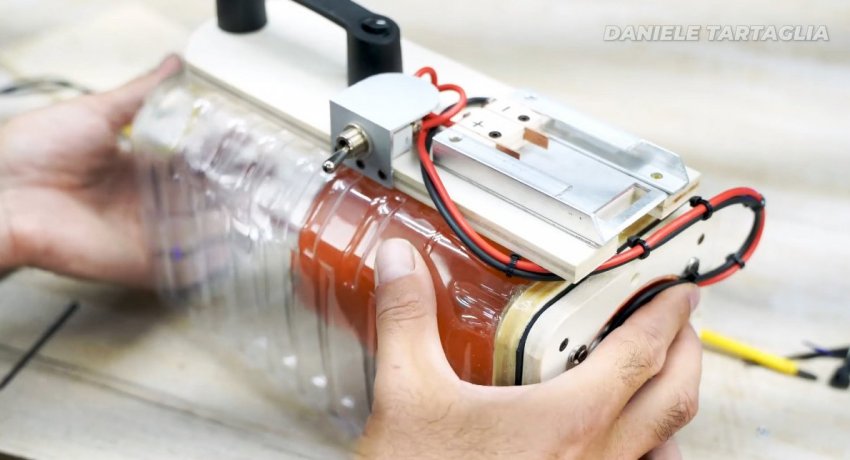

Подставка с гнездом и ручкой приклеивается сбоку бутыли. К ней припаиваются провода от двигателя через тумблер.

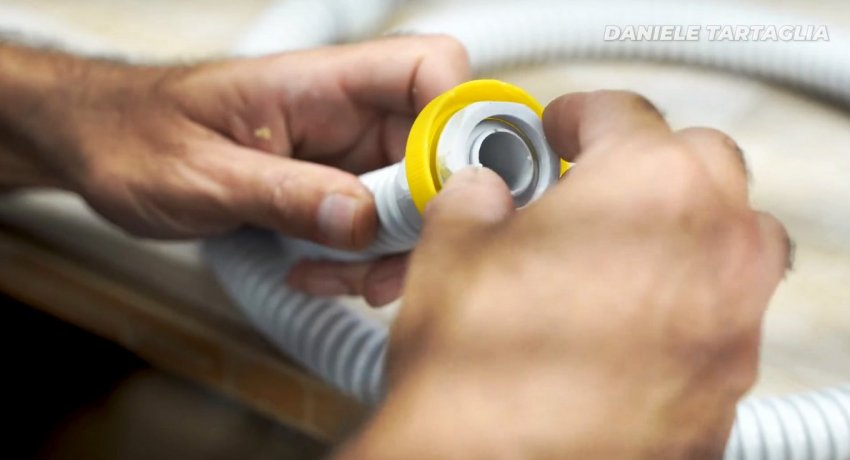

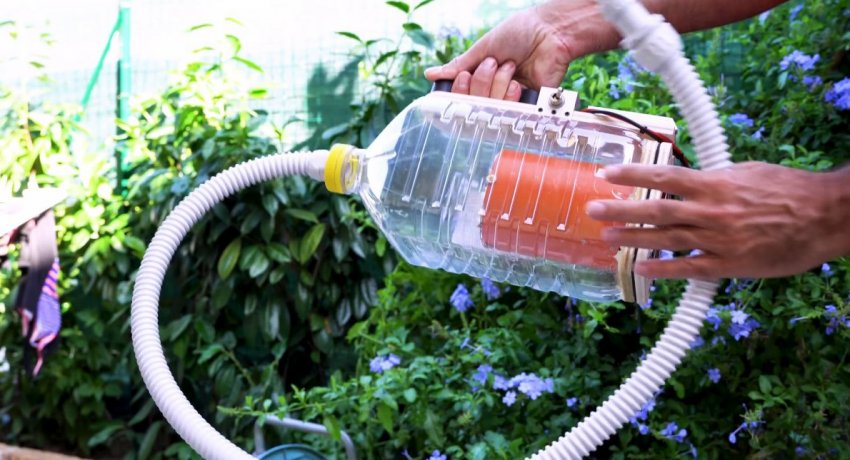

Теперь остается разобраться с рукавом. В его качестве можно использовать гофру для прокладки электропроводки. Она соединяется с крышкой бутыли с помощью сальника.

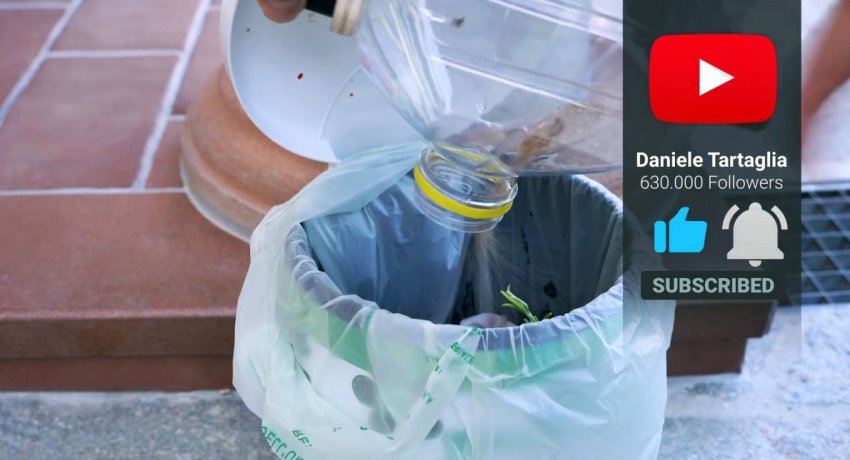

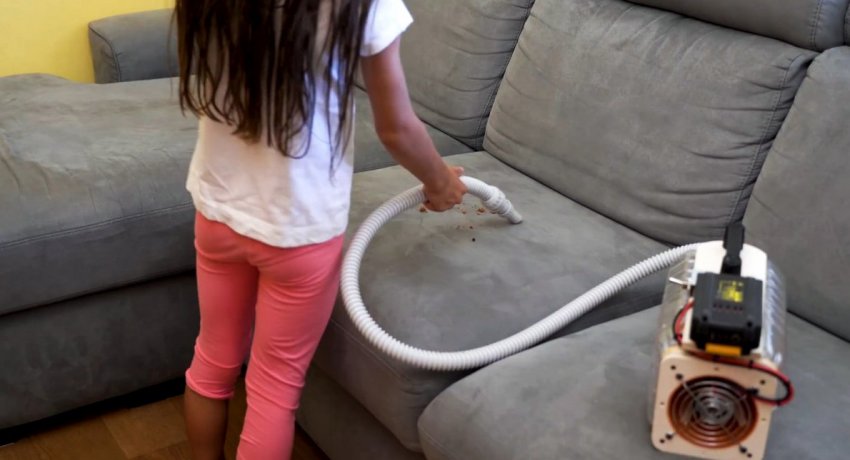

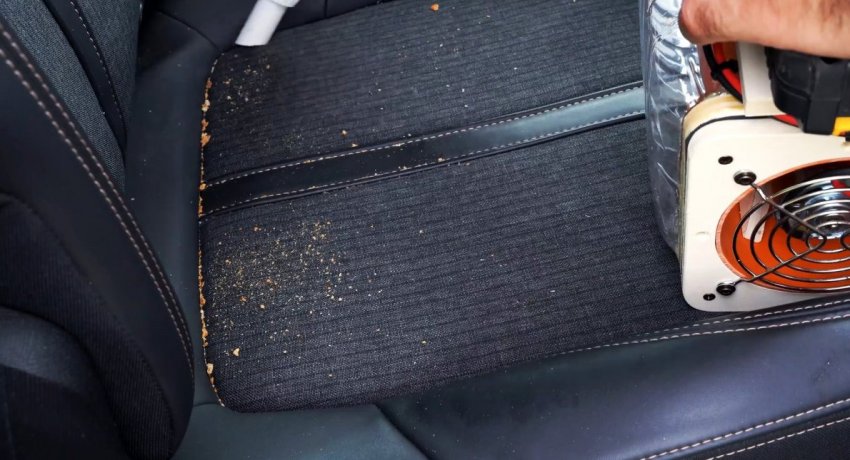

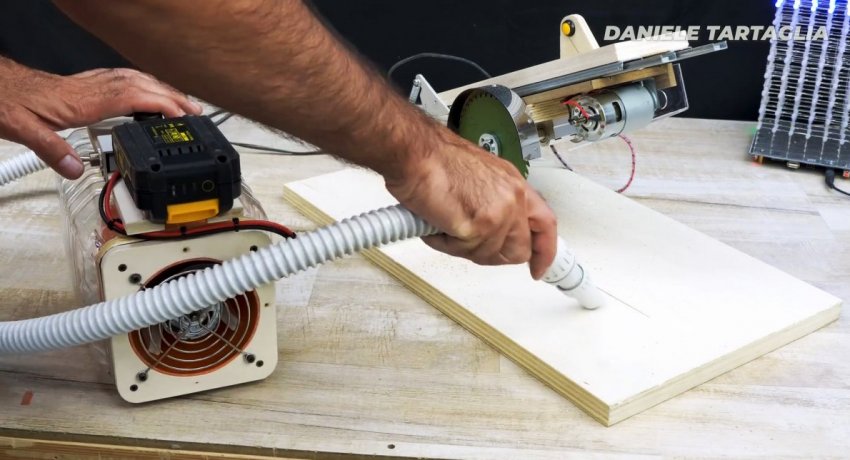

С трубой пылесосить будет удобней, так как можно доставать к труднодоступным местам. Мусор из пылесоса вытряхивается через крышку.
