Мощная воздуходувка для уборки рабочего места своими руками - «Сделай сам»

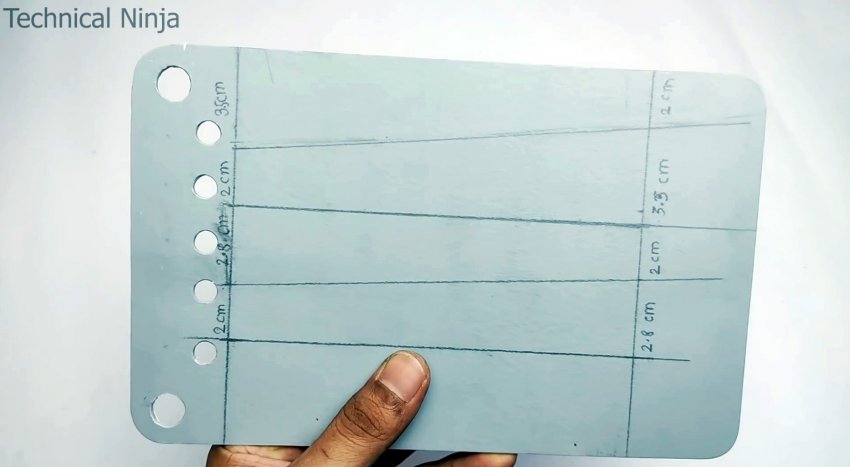

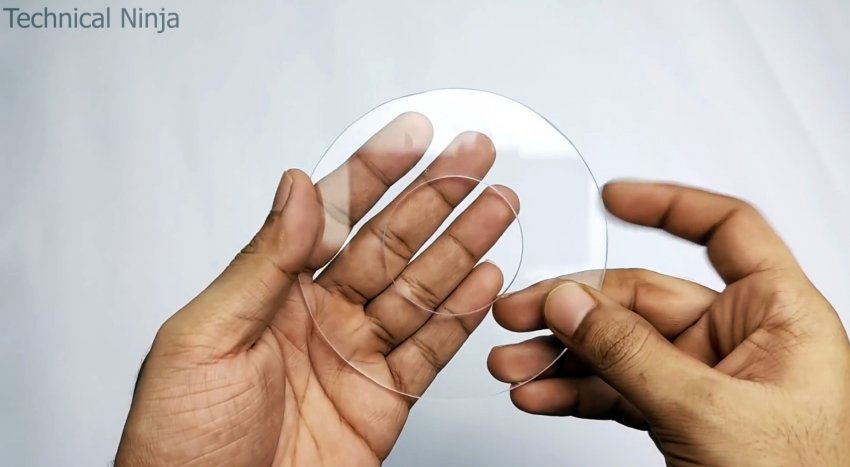

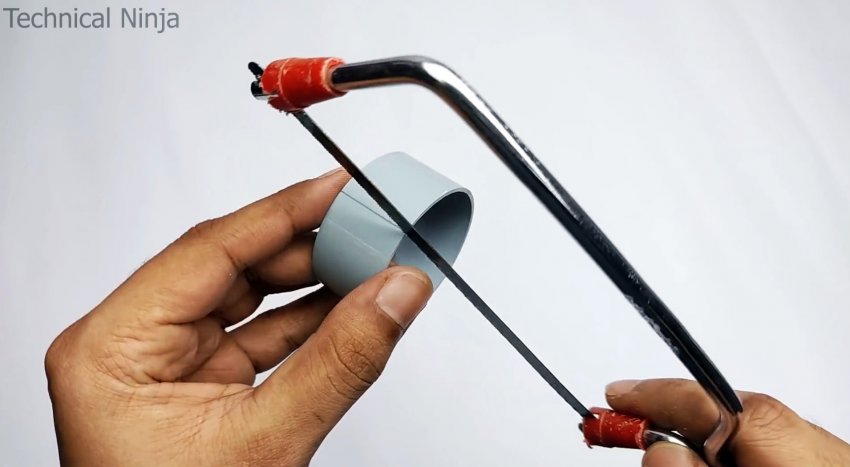

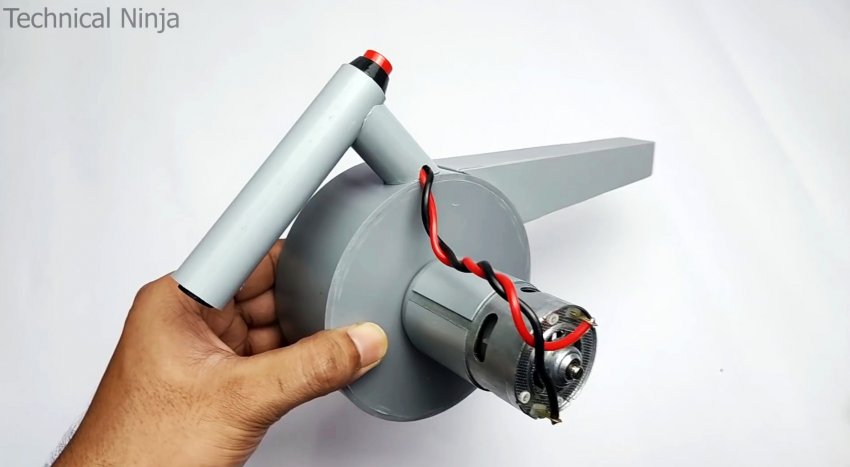

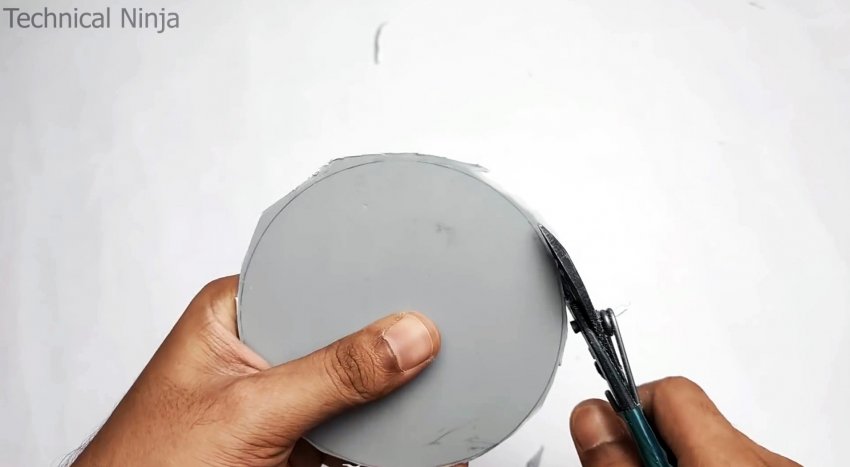

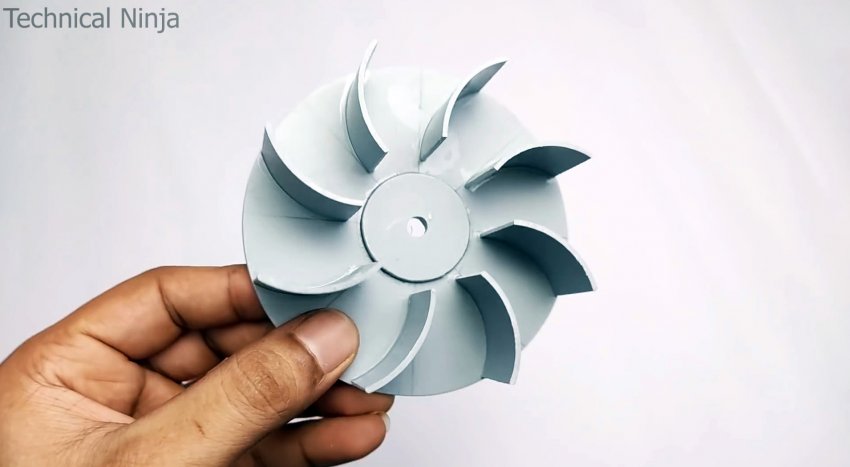

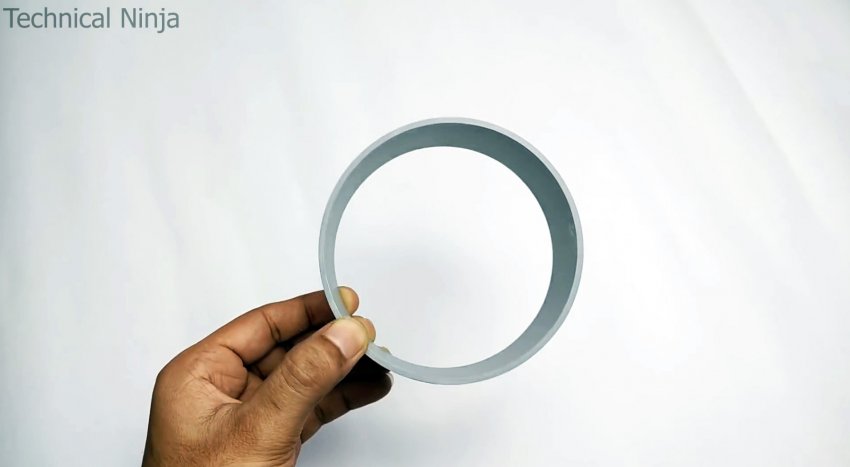

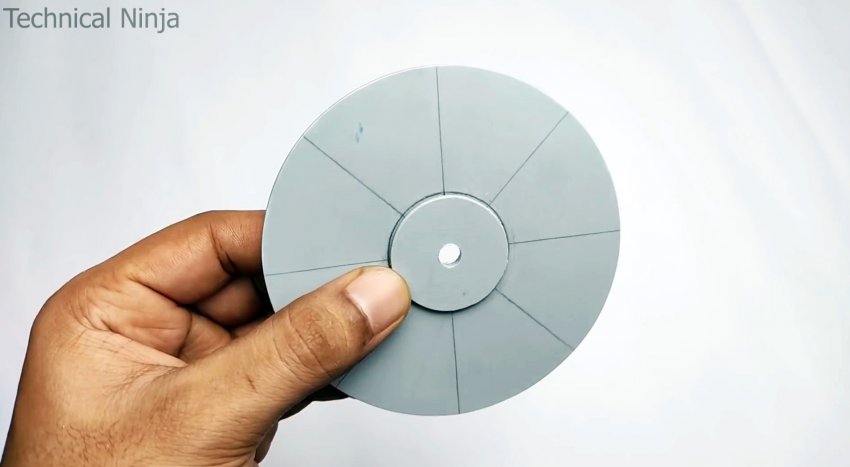

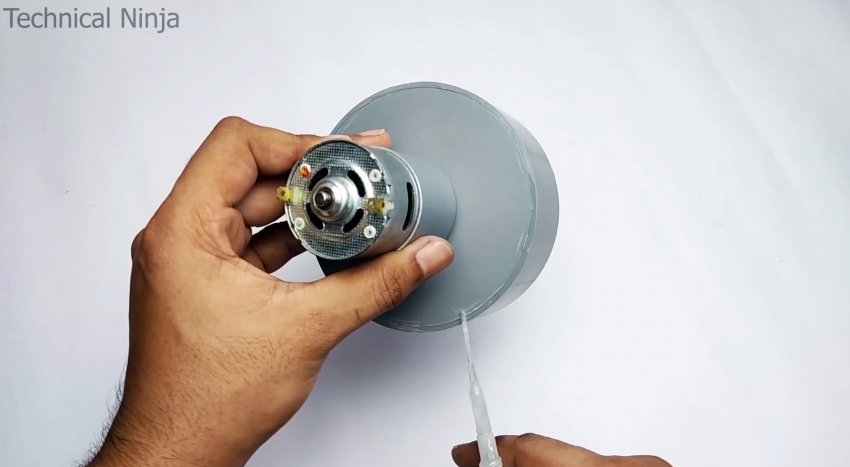

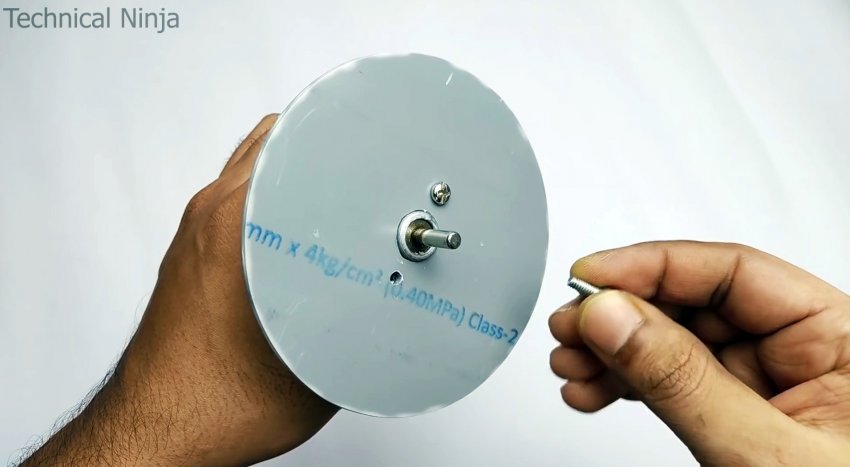

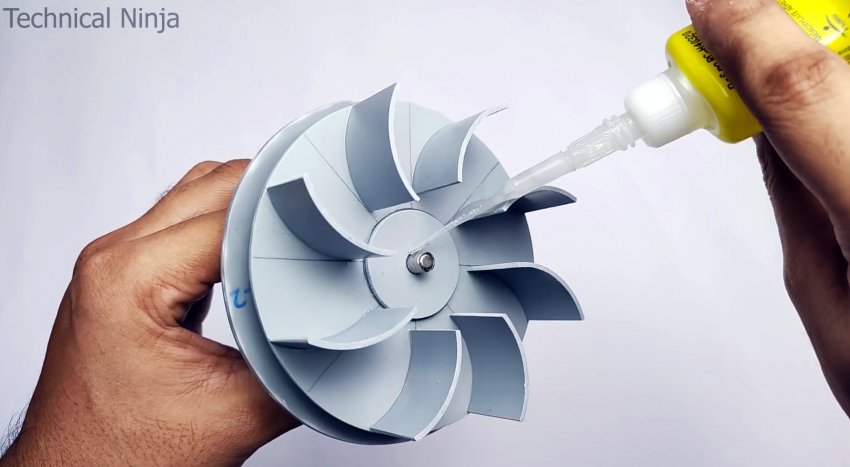

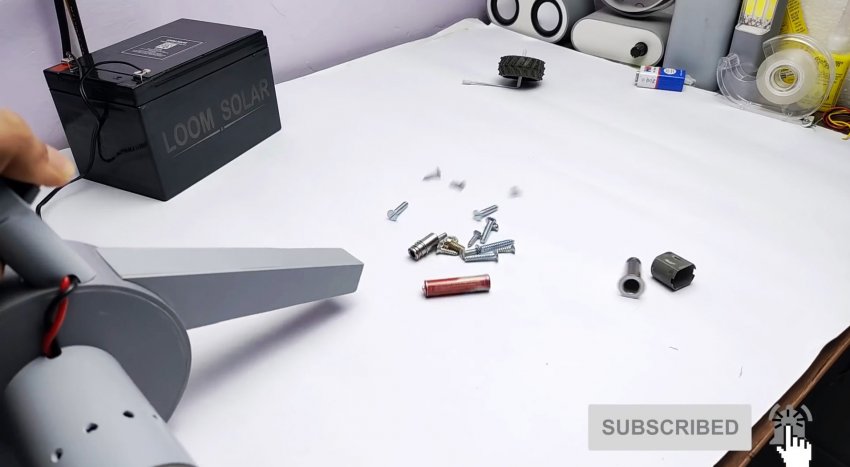

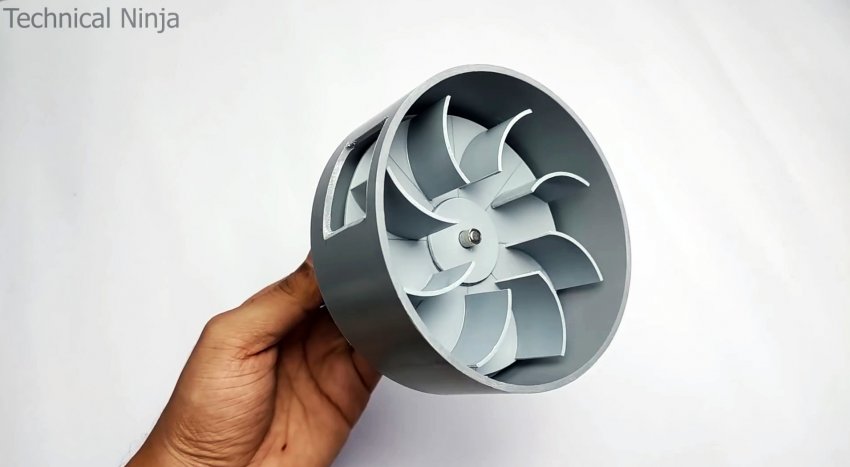

В мастерской на рабочих поверхностях со сложенными инструментами накапливается много пыли, стружки и прочего мусора. Чтобы его стереть или пропылесосить, нужно все сначала снять. Это долго и сложно, поэтому можно сделать компактную мощную воздуходувку. Она позволит выдувать мусор из-под инструментов на пол, не перекладывая его. Затем требуется сделать для него заглушку. Для этого нужно распустить вдоль кусок такой же трубы, и разогрев пластик феном разровнять ее, прижав между двумя плоскостями до остывания. С полученной пластинки вырезается диск, который впритирку входит внутрь ранее отпиленного кольца. В заготовке заглушки в центре просвечивается отверстие под вал электромотора с учетом выступа на его корпусе, а также еще 2 немного сбоку под крепление. Затем к ней прикручивается мотор двумя винтами. Чтобы сделать крыльчатку, необходимо аналогично вырезать из распрямленной в пластину трубы диск. Только он делается на 6-10 мм меньшего диаметра, чтобы при размещении внутри не цеплять стенки кольца. На диске отмечается центр, и прорисовывается круг диаметром 40 мм. Затем он разбивается на 8 равных секторов. Центр заготовки просвечивается под вал двигателя, и затем на прорисованный круг вклеивается диск диаметром 40 мм. Эта накладка также сверлится. Из трубы 50 мм выпиливается несколько колец 20 мм длиной. Их нужно нарезать на сегменты, которые вклеиваются по линии разметки секторов усиленного диска. В итоге получаем рабочую крыльчатку. Теперь необходимо установить ее на вал двигателя, прикрученного к пока не вклеенной заглушке. Если применяется именно мотор 775, то можно набить на его вал переходник для ТВ кабеля, и уже на последний клеить крыльчатку. За счет насечек на нем, клей держится лучше. Далее в заготовке под корпус воздуходувки прорезается квадратное окно для выдува воздуха. После этого в нее вклеивается заглушка с мотором и крыльчаткой. Чтобы сделать патрубок для направленного выхода воздуха с воздуходувки, потребуется разровнять в пластину еще отрезок трубы, и сделать на нем разметку как на фото. Полученные 4 полосы склеиваются в профильную трубу. Далее она приклеивается на корпус поверх прорезанного окна. Из оргстекла вырезается защита для крыльчатки с отверстием для затягивания воздуха в центре. Ее нужно вклеить в корпус перед лопастями, чтобы она к ним не касалась. Из двух отрезков пластиковой трубы диаметром 20 мм склеивается Г-образная ручка. В месте стыка в длинной трубке должно быть сделано отверстие для ввода кабеля. Край короткой обрезается наискосок, чтобы стыковаться с корпусом воздуходувки. В конец длинного края ручки вклеивается заглушка с установленным разъемом питания. К нему заранее припаиваются провода. Их нужно проложить до второго конца этой трубки. Там они спаиваются с кнопочным выключателем, и направляются на выход из ручки. Сам выключатель вклеивается аналогично разъему. Теперь ручку можно приклеить к корпусу. Провода от нее припаиваются к контактам мотора. На сам двигатель натягивается кожух, сделанный из отрезка трубы 50 мм. В нем нужно проделать вентиляционные отверстия. Открытый край кожуха заклеивается заглушкой с отверстием. Теперь к воздуходувке можно подключить блок питания или же аккумулятор. В последнем случае используется отрезок провода со штекером. В таком исполнении она сдувает не то что пыль и стружку, но даже мелкие винтики, батарейки и прочие мелочи. Смотрите видео Как сделать мощную турбо воздуходувку - https://sdelaysam-svoimirukami.ru/5563-kak-sdelat-moschnuju-vozduhoduvku.html
