Как сделать ручную мини циркулярку из дешевых материалов - «Мастер-классы»
Для раскроя ламината, фанеры и прочих тонких листовых материалов можно использовать мини циркулярную пилу. Чтобы ее изготовить, нужно просто купить электродвигатель и пару мелочей. Несмотря на простоту такого инструмента,...
![Как сделать ручную мини циркулярку из дешевых материалов - «Мастер-классы»](/uploads/posts/2021-02/kak-sdelat-ruchnuju-mini-cirkuljarku-iz-deshevyh-materialov-master-klassy-1.jpg)
Для раскроя ламината, фанеры и прочих тонких листовых материалов можно использовать мини циркулярную пилу. Чтобы ее изготовить, нужно просто купить электродвигатель и пару мелочей. Несмотря на простоту такого инструмента, он режет как покупная паркетка.
![Как сделать ручную мини циркулярку из дешевых материалов](/uploads/posts/2021-02/kak-sdelat-ruchnuju-mini-cirkuljarku-iz-deshevyh-materialov-master-klassy-2.jpg)
Материалы:

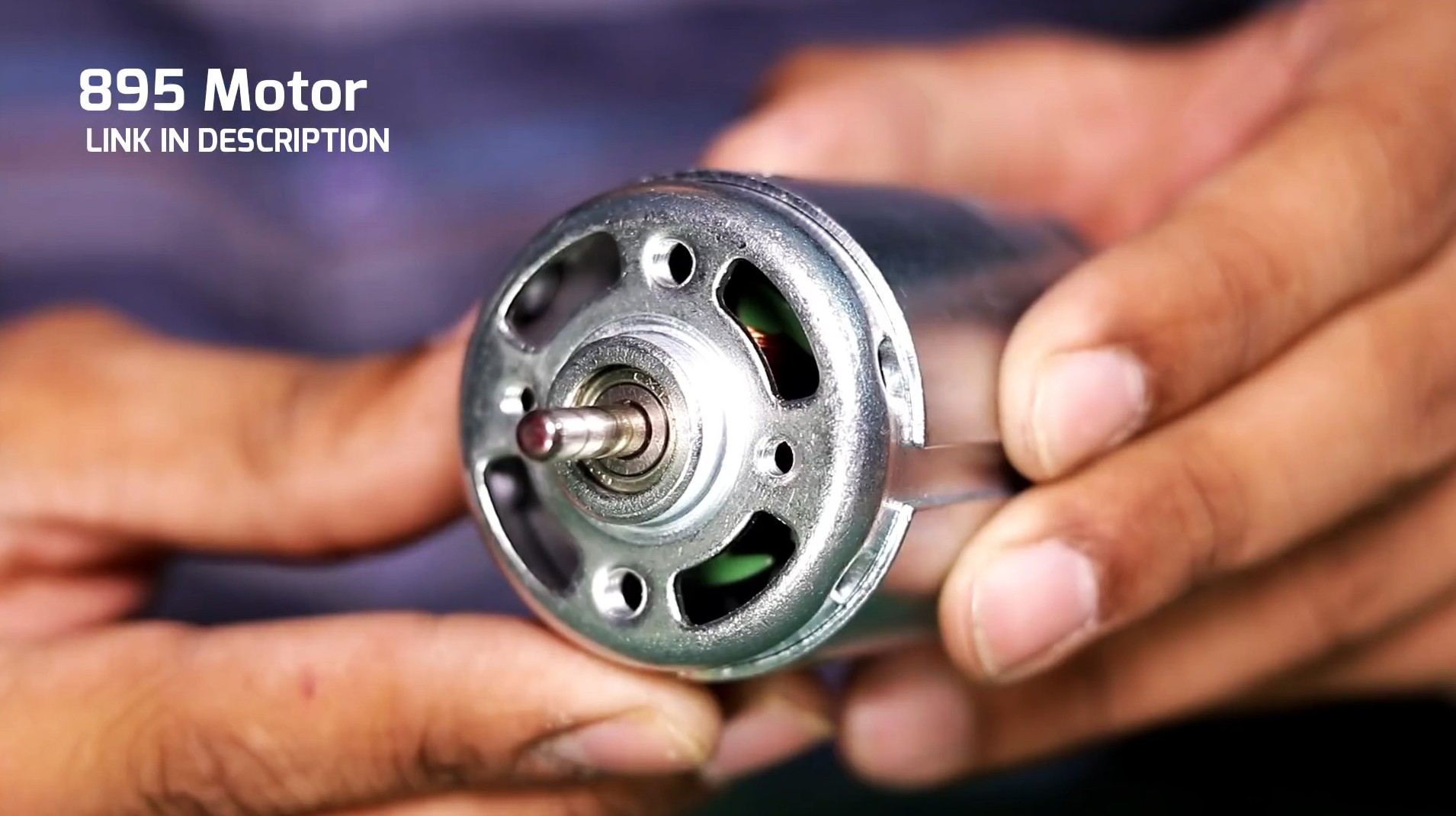

- электродвигатель 895 - http://ali.pub/5im3eu

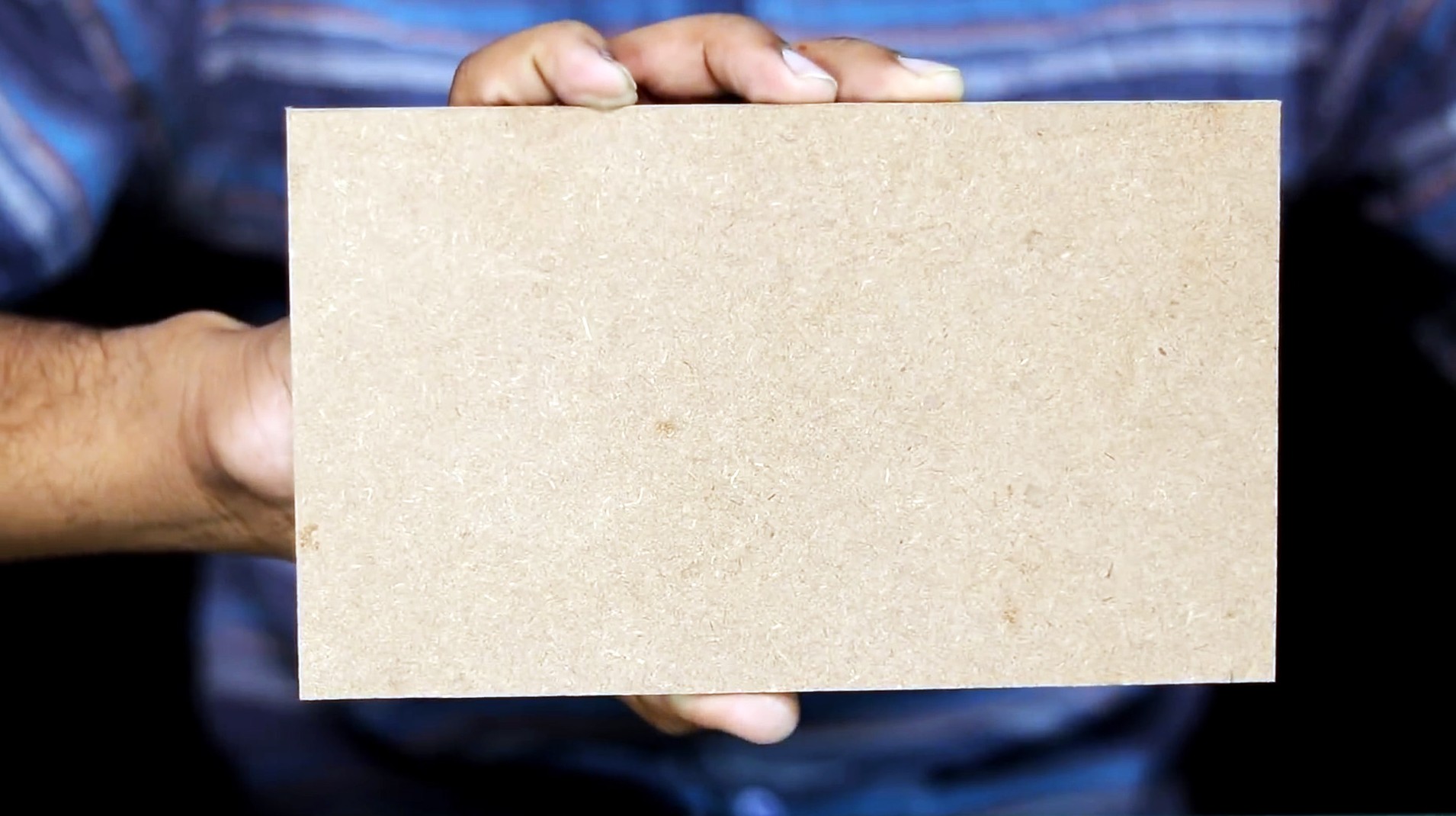

- МДФ 8 мм;

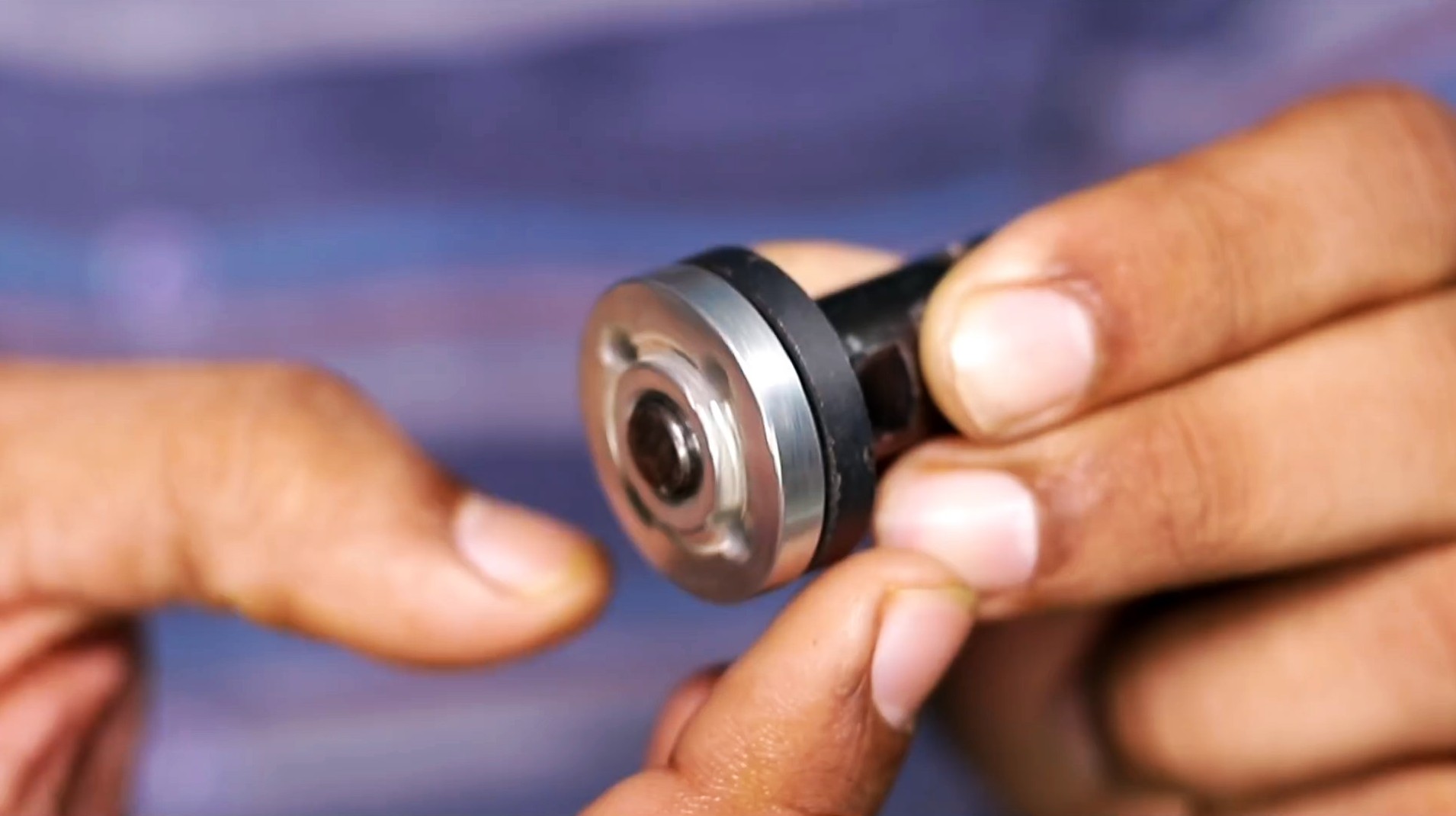

- муфта на вал мотора - http://ali.pub/5im496
- ПВХ заглушка для трубы 110 мм;
- нажимная кнопка;
- пильный диск по дереву 85-100 мм.
Процесс изготовления циркулярки
Из МДФ вырезается заготовка 12,5х21 см под подошву циркулярки. Вдоль ее длинной стороны ставятся метки за 7 и 17,5 см от края. Между ними заготовка шлифуется на 5 мм вглубь.
![МДФ заготовка шлифуется на 5 мм вглубь](/uploads/posts/2021-02/kak-sdelat-ruchnuju-mini-cirkuljarku-iz-deshevyh-materialov-master-klassy-6.jpg)
Из МДФ вырезается квадрат 5х5 см. Его нужно просверлить в центре под вал мотора с муфтой, и сбоку под крепление двигателя.
![Из МДФ вырезается квадрат](/uploads/posts/2021-02/kak-sdelat-ruchnuju-mini-cirkuljarku-iz-deshevyh-materialov-master-klassy-7.jpg)
![нужно просверлить в центре под вал мотора отверстие](/uploads/posts/2021-02/kak-sdelat-ruchnuju-mini-cirkuljarku-iz-deshevyh-materialov-master-klassy-8.jpg)
Заготовка приклеивается на подошву, к ней прикручивается двигатель.
![Заготовка приклеивается на подошву, к ней прикручивается двигатель](/uploads/posts/2021-02/kak-sdelat-ruchnuju-mini-cirkuljarku-iz-deshevyh-materialov-master-klassy-9.jpg)
На его вал ставится муфта.
![Устанавливаем муфту](/uploads/posts/2021-02/kak-sdelat-ruchnuju-mini-cirkuljarku-iz-deshevyh-materialov-master-klassy-10.jpg)
Далее делается кожух для пильного диска. Для этого обрезается обычная ПВХ заглушка для трубы.
![обрезается обычная ПВХ заглушка для трубы](/uploads/posts/2021-02/kak-sdelat-ruchnuju-mini-cirkuljarku-iz-deshevyh-materialov-master-klassy-11.jpg)
В ней пропиливается отверстие диаметром 50 мм, затем она вклеивается на подошву.
![пропиливается отверстие диаметром 50 мм](/uploads/posts/2021-02/kak-sdelat-ruchnuju-mini-cirkuljarku-iz-deshevyh-materialov-master-klassy-12.jpg)
![Кожух вклеивается на подошву](/uploads/posts/2021-02/kak-sdelat-ruchnuju-mini-cirkuljarku-iz-deshevyh-materialov-master-klassy-13.jpg)
Чтобы сделать ручку для циркулярки, нужно склеить 4 куска МДФ, и вырезать ее из них.
![нужно склеить 4 куска МДФ](/uploads/posts/2021-02/kak-sdelat-ruchnuju-mini-cirkuljarku-iz-deshevyh-materialov-master-klassy-14.jpg)
![Вырезаем ручку](/uploads/posts/2021-02/kak-sdelat-ruchnuju-mini-cirkuljarku-iz-deshevyh-materialov-master-klassy-15.jpg)
Она прикручивается к подошве саморезами.
![Ручка приклеивается](/uploads/posts/2021-02/kak-sdelat-ruchnuju-mini-cirkuljarku-iz-deshevyh-materialov-master-klassy-16.jpg)
![Ручка прикручивается к подошве саморезами](/uploads/posts/2021-02/kak-sdelat-ruchnuju-mini-cirkuljarku-iz-deshevyh-materialov-master-klassy-17.jpg)
В ручку врезается нажимная кнопка.
![Припаиваем провода к кнопке](/uploads/posts/2021-02/kak-sdelat-ruchnuju-mini-cirkuljarku-iz-deshevyh-materialov-master-klassy-18.jpg)
Далее к двигателю припаиваются провода через нее.
![Далее к двигателю припаиваются провода через нее](/uploads/posts/2021-02/kak-sdelat-ruchnuju-mini-cirkuljarku-iz-deshevyh-materialov-master-klassy-19.jpg)
Они подводятся к блоку питания или аккумулятору. На муфту устанавливается диск.
![На муфту устанавливается диск](/uploads/posts/2021-02/kak-sdelat-ruchnuju-mini-cirkuljarku-iz-deshevyh-materialov-master-klassy-20.jpg)
Теперь при прижатии кнопки циркулярка будет пилить.
![Самодельная циркулярка пилит МДФ](/uploads/posts/2021-02/kak-sdelat-ruchnuju-mini-cirkuljarku-iz-deshevyh-materialov-master-klassy-21.jpg)
![Самодельная циркулярка пилит доску](/uploads/posts/2021-02/kak-sdelat-ruchnuju-mini-cirkuljarku-iz-deshevyh-materialov-master-klassy-22.jpg)
![Самодельная мини циркулярка](/uploads/posts/2021-02/kak-sdelat-ruchnuju-mini-cirkuljarku-iz-deshevyh-materialov-master-klassy-23.jpg)
По такой же технологии можно изготовить и настольную мини пилу - https://sdelaysam-svoimirukami.ru/6098-izgotovlenie-nastolnoj-mini-pily-12-v.html
