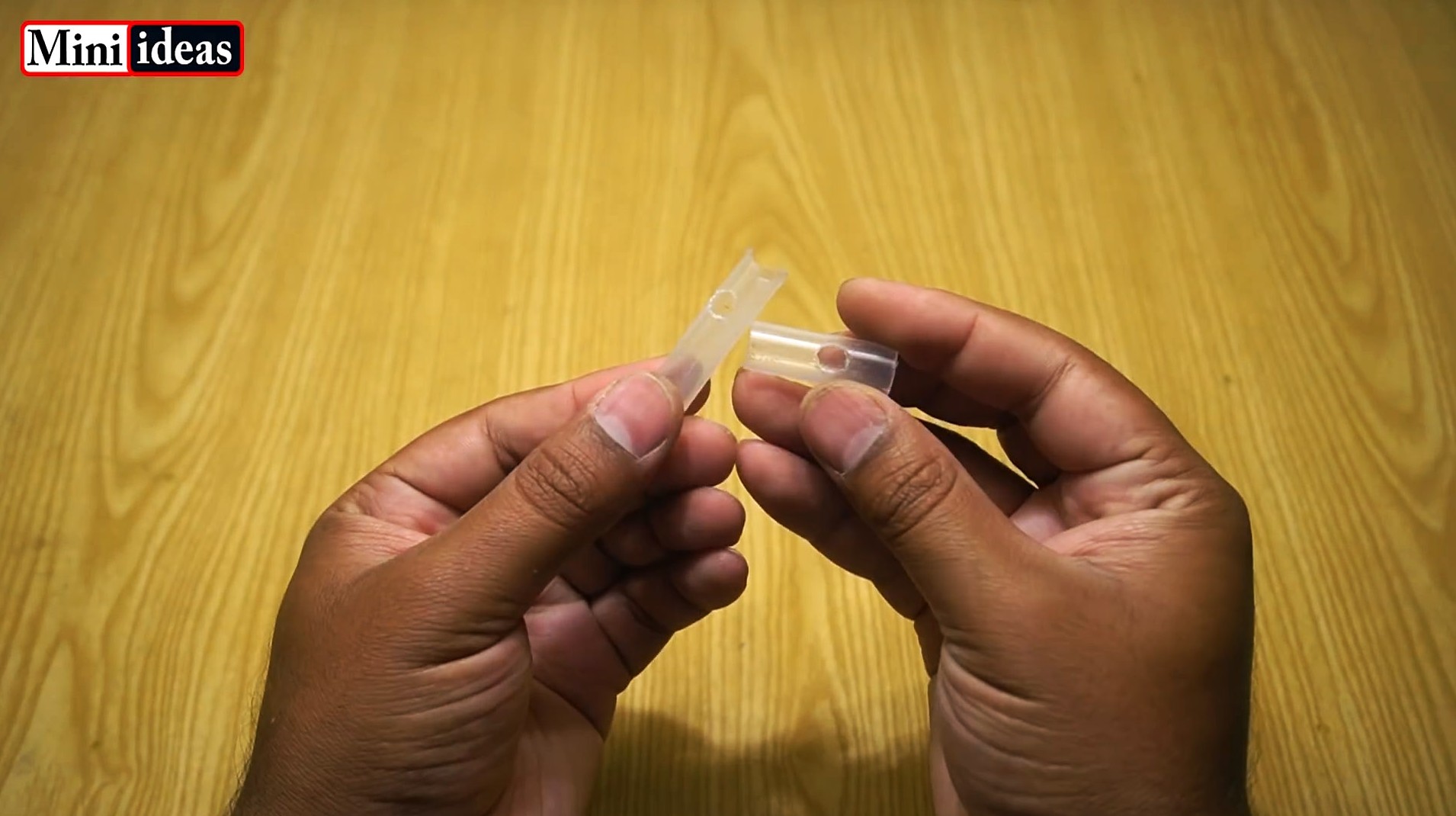

Для сверления плат или изготовления деталей при моделировании удобно использовать миниатюрную дрель. Она легкая, тихая, не занимает много места. Иногда даже самая маленькая дрель в продаже слишком большая для тонкой работы. Если вы не нашли достаточно компактный инструмент, то можете его собрать самостоятельно. Материалы: DC микро двигатель 3-6 В - http://alii.pub/5nsuig литий-ионная батарея 3,7 В от MP3 плеера или гарнитуры - http://alii.pub/5nsu7d зарядное устройство для телефона - http://alii.pub/5nsc6w разъем для зарядного устройства; прижимная микро кнопка включения - http://alii.pub/5nnu8o светодиод - http://alii.pub/5lag4f резистор 1К - http://alii.pub/5h6ouv выпрямительный диод 1N4007 - http://alii.pub/5m5na6 шприцы 3 куб – 2 шт.; листовой пластик. Процесс изготовления дрели Для изготовления корпуса дрели нужно вырезать и зачистить от шкалы объема центральную часть из двух шприцев. В центре заготовок вырезаются отверстия: в одной под провода, в другой под кнопку. Затем из листового пластика подготавливаются 2 заготовки для заглушек. В одну заглушку врезается разъем под зарядное устройство и светодиод. Отлично подходит гнездо от старого кнопочного телефона «Nokia». Одна ножка светодиода паяется к минусу разъема (боковому контакту). К нему же припаивается проводок для соединения с аккумулятором. Пайка второй ножки к плюсу разъема выполняется через резистор 1К. Затем к этому же контакту припаивается выпрямительный диод, а уже к нему второй проводок для соединения с элементом питания. Далее в одну трубочку из шприца помещается микродвигатель, и вклеивается заглушка с электронным оснащением. Вторая заготовка заглушки приклеивается впереди. В ней нужно сделать отверстие под вал двигателя. Провода от моторчика и разъема выводятся сбоку трубки. Вклеенные заглушки обрезаются. К собранной части корпуса приклеивается вторая трубка, которая послужит ручкой дрели. В нее выводятся провода. В ней нужно было сделать отверстие и вклеить кнопку включения. Она должна замыкать плюсовой провод, идущий на двигатель. Остается припаять провода от разъема и мотора к аккумулятору, и поместить его в ручку дрели. К ней приклеивается заглушка. После этого нужно надеть на вал мотора его штатную шестеренку. Она послужит переходником для подсоединения тонкого сверла. При желании дрель можно оклеить пленкой или покрасить. Этот инструмент отлично сверлит листовой пластик, дерево, печатные платы и другие материалы. Его подзарядка выполняется обычным зарядным блоком от кнопочного телефона Nokia. Это занимает 20 мин. Так как электронная составляющая здесь не совсем простейшая: полимерный АКБ содержит контроллер, то по прошествии этого времени зарядку выключить не обязательно. Смотрите видео Как разобрать и смазать сверлильный патрон - https://sdelaysam-svoimirukami.ru/5304-kak-razobrat-i-smazat-sverlilnyj-patron.html
