Как сделать полицейскую мигалку на реле - «Сделай сам»
Припаиваем в линейку последовательно по три штуки. Припаиваем к линейке резистор. Всего нужно собрать...

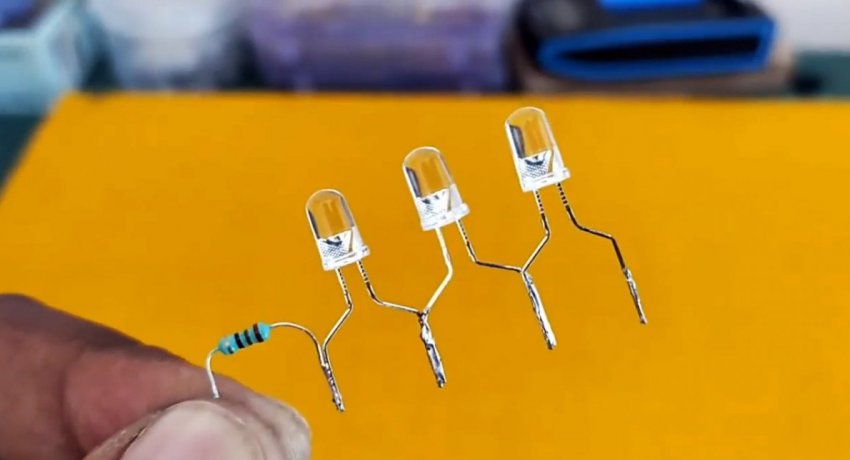

Припаиваем в линейку последовательно по три штуки. Припаиваем к линейке резистор.

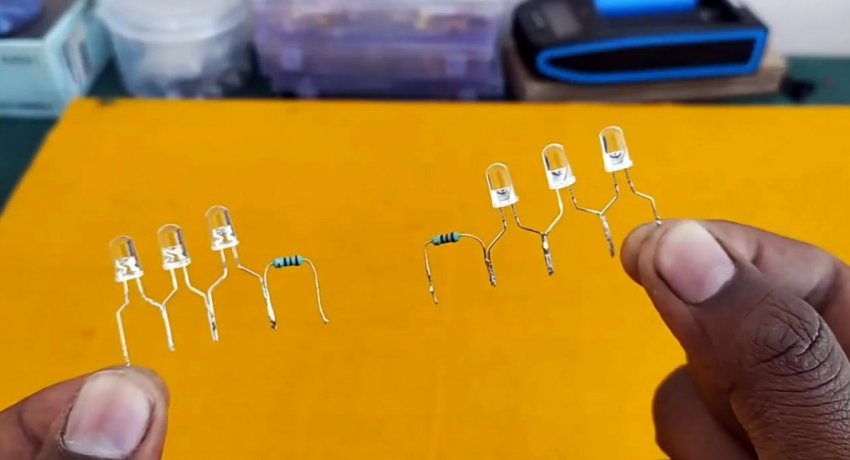

Всего нужно собрать две такие цепи из светодиодов. В одной стороне красные, в другой синие.

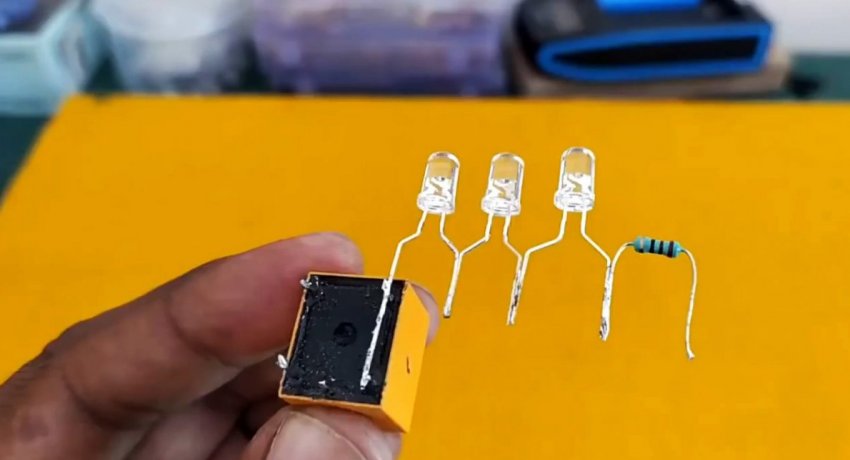

Припаиваем к реле. Один вывод светодиода примыкает и к контактом реле и к его катушке.

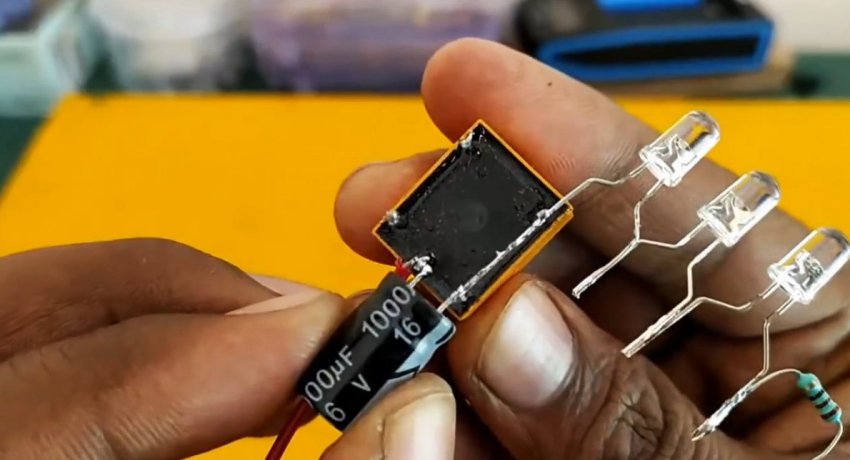

Далее припаиваем провод питания к среднему выводу от контактов и припаиваем конденсатор.

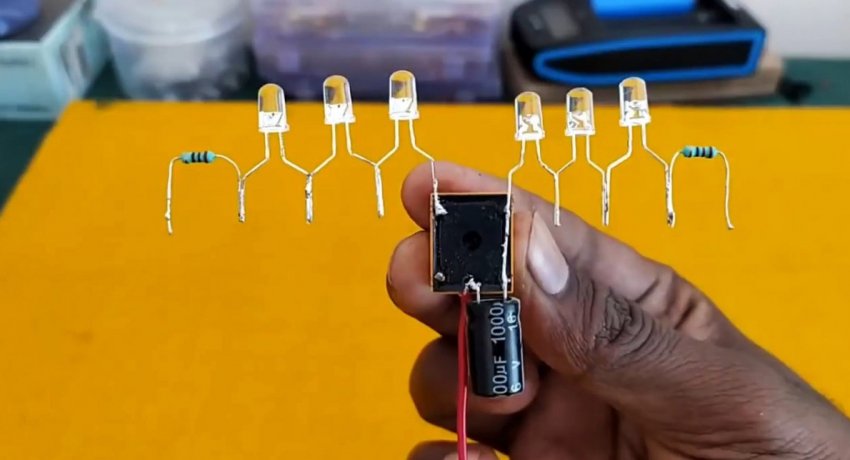

Припаиваем другую линейку светодиодов только к одному контакту.

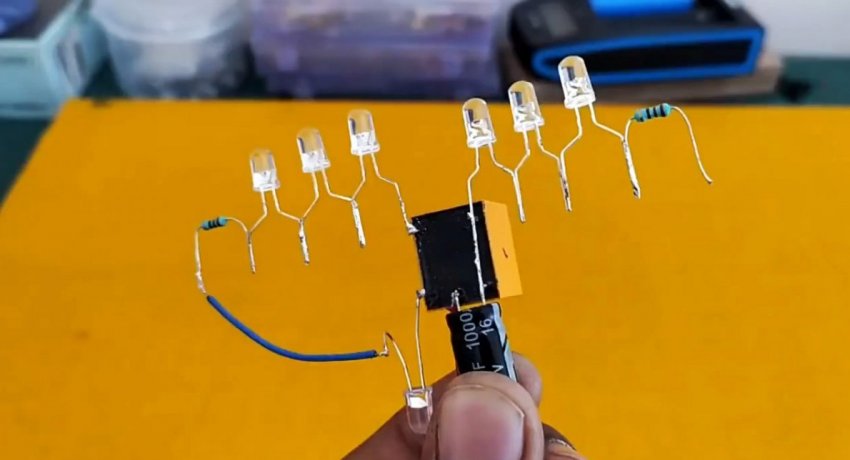

Берем мигающий светодиод и припаиваем его.

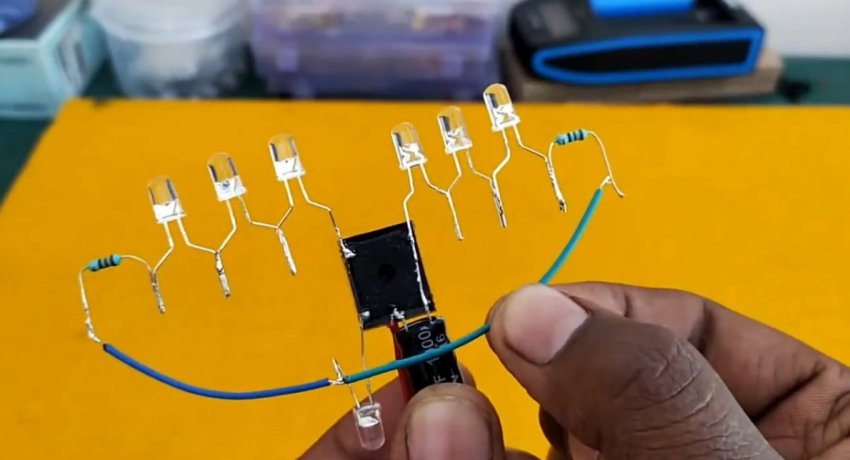

От выводов второй линейки присоединяем отрезками проводов. Минусовой вывод идет от соединения всех светодиодов.

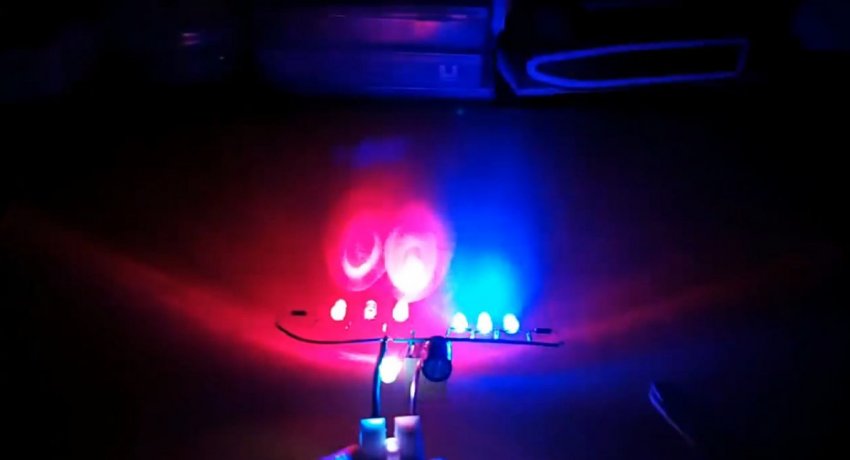

Мигалка готова. Подключаем к питанию 12 В.
Световой эффект обалденный, убедится в этом можете сами посмотрев видео ниже.
Смотрите видео
