Тестер полярности из ручки - «Сделай сам»

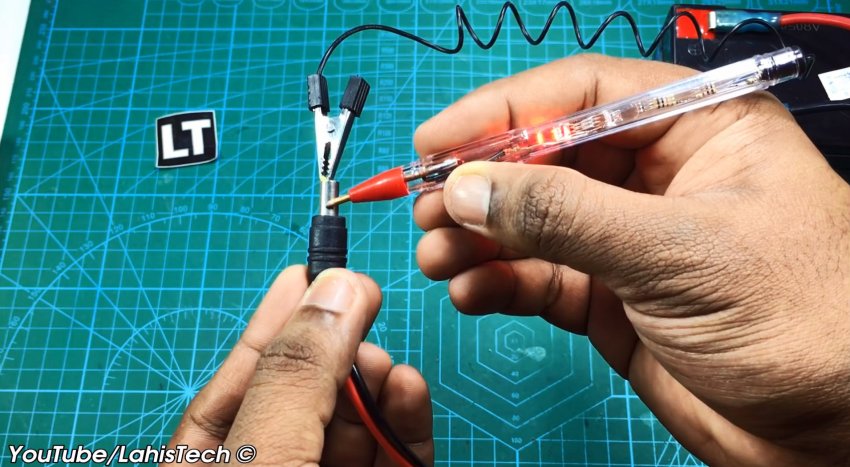

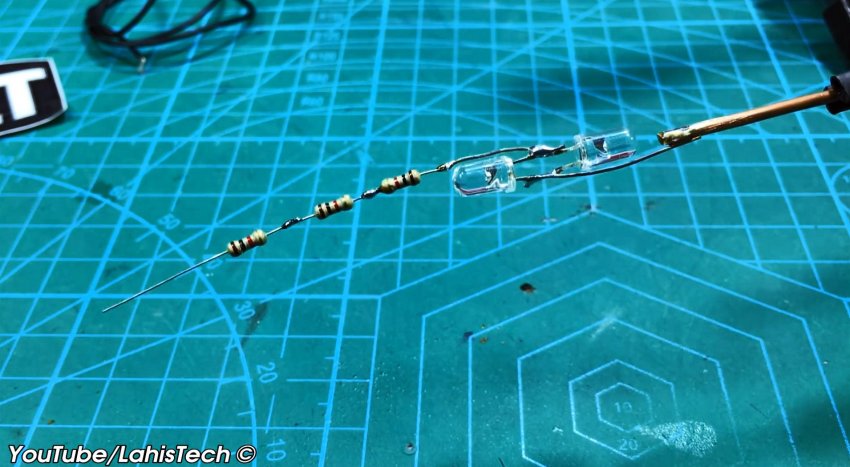

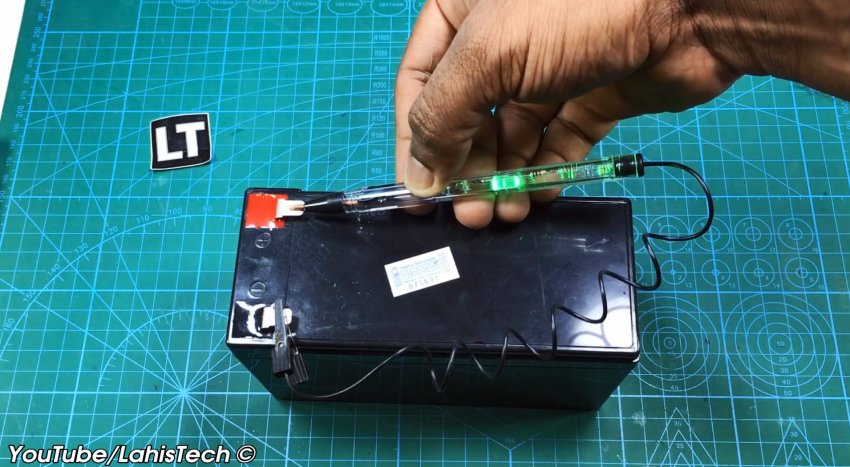

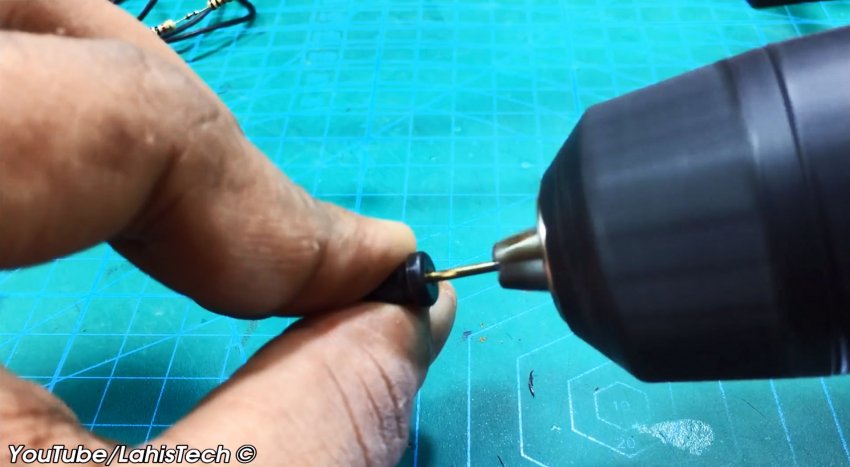

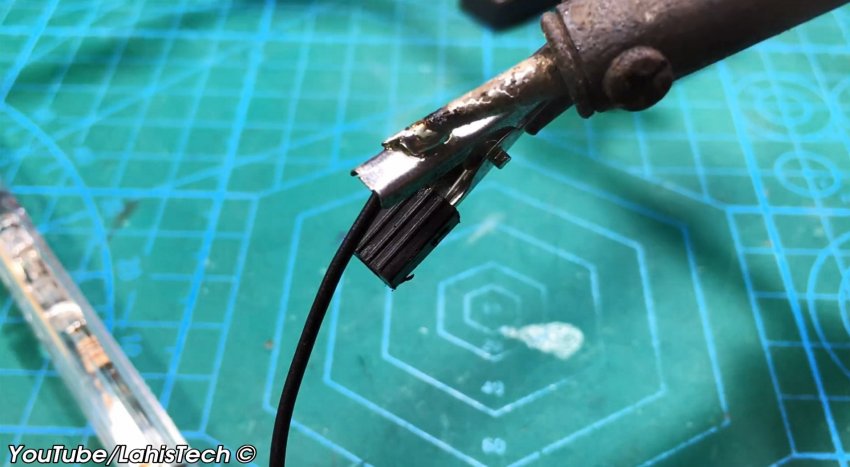

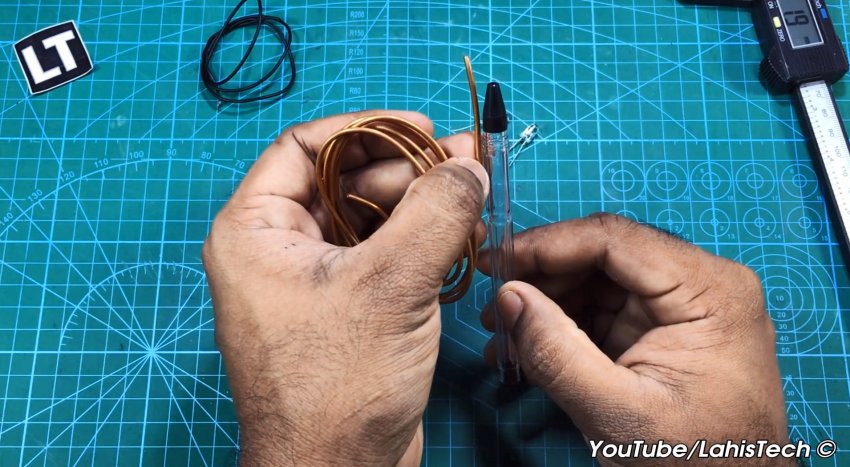

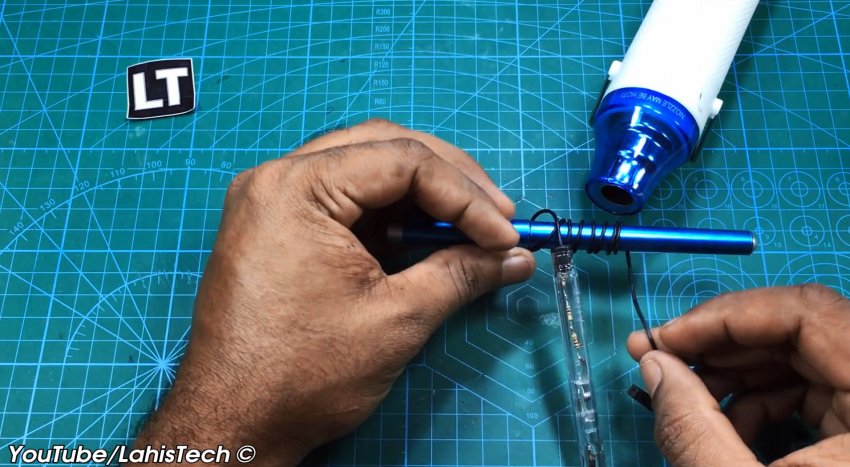

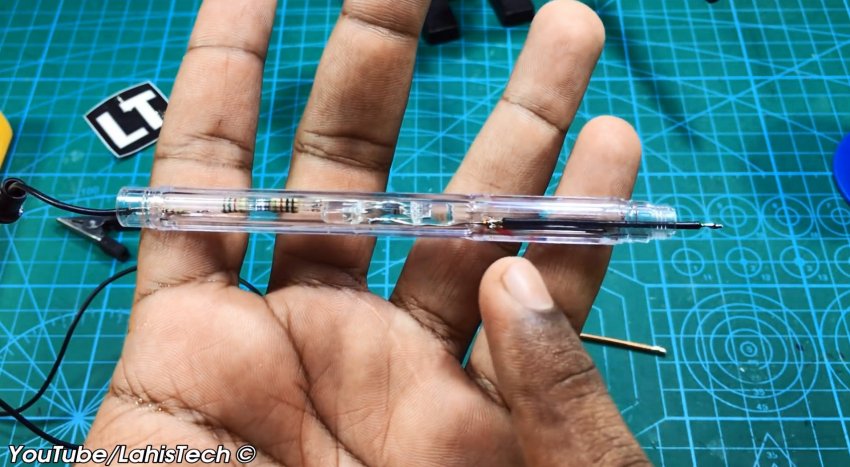

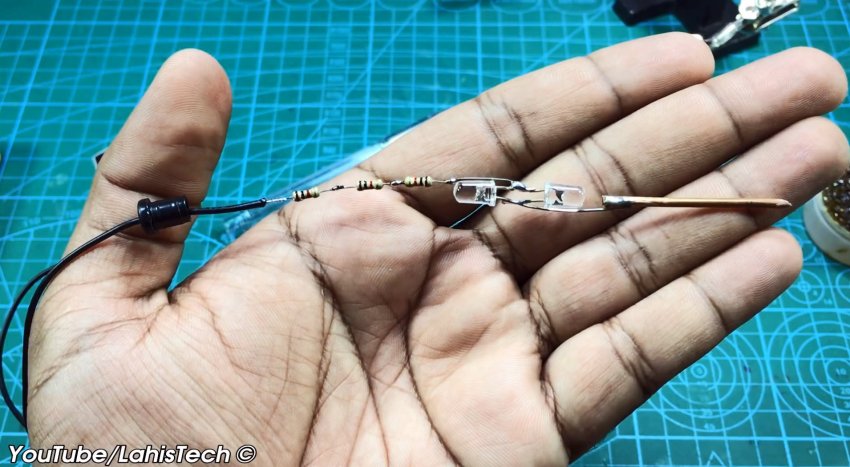

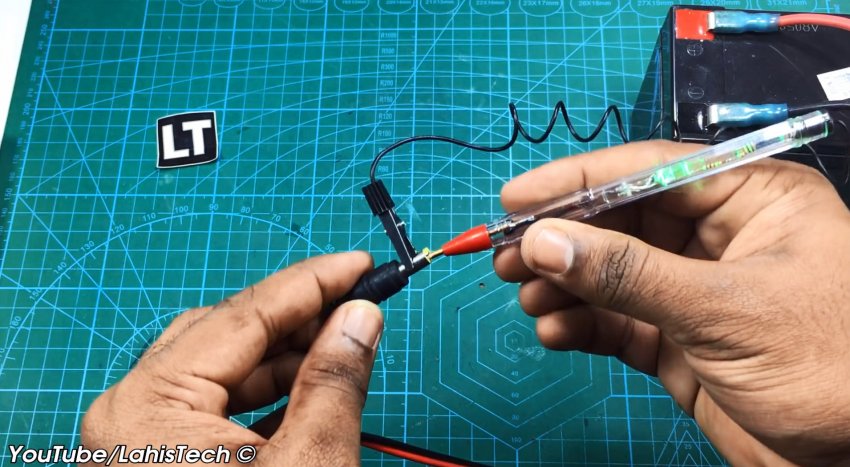

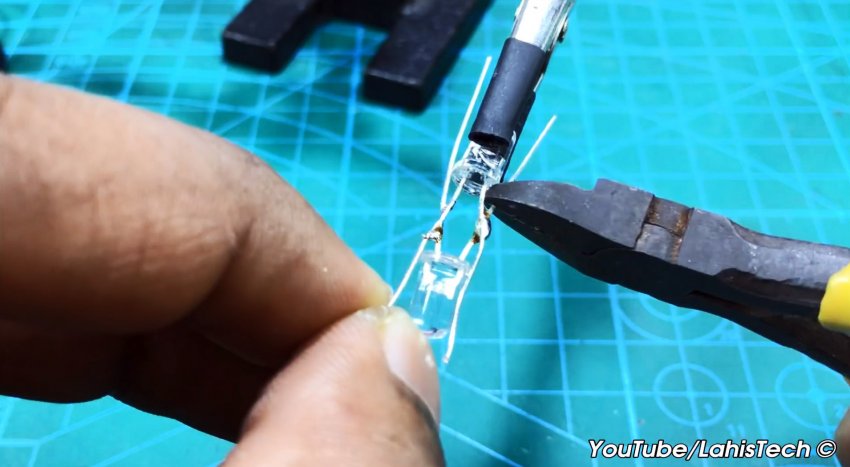

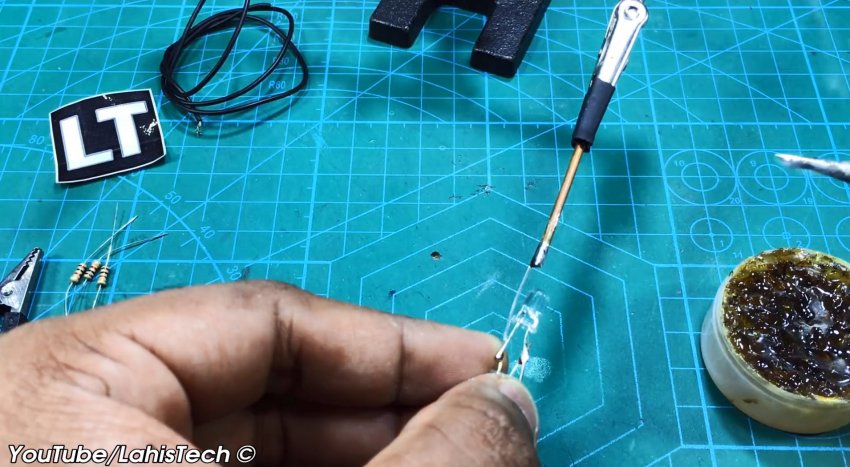

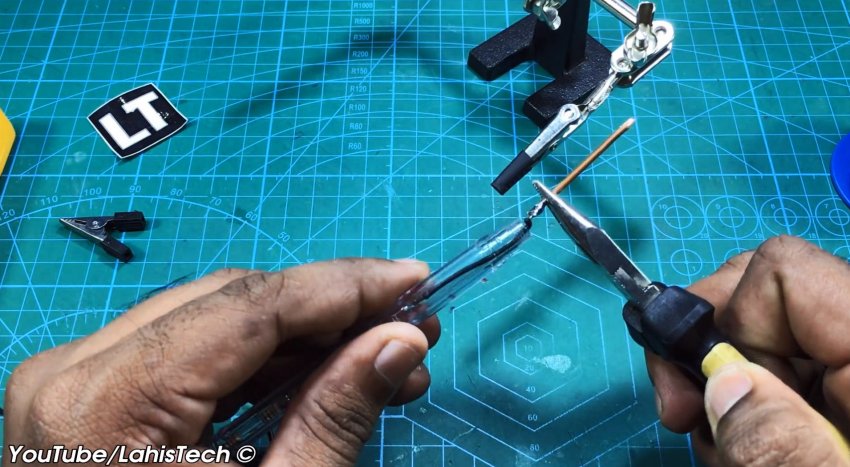

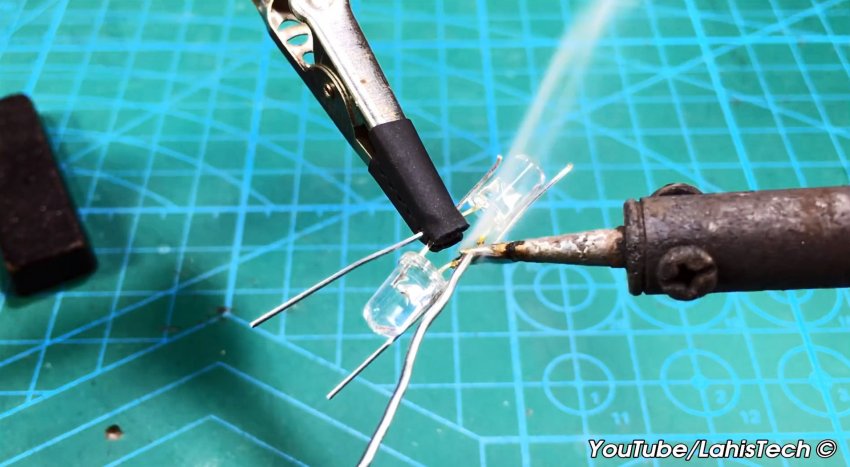

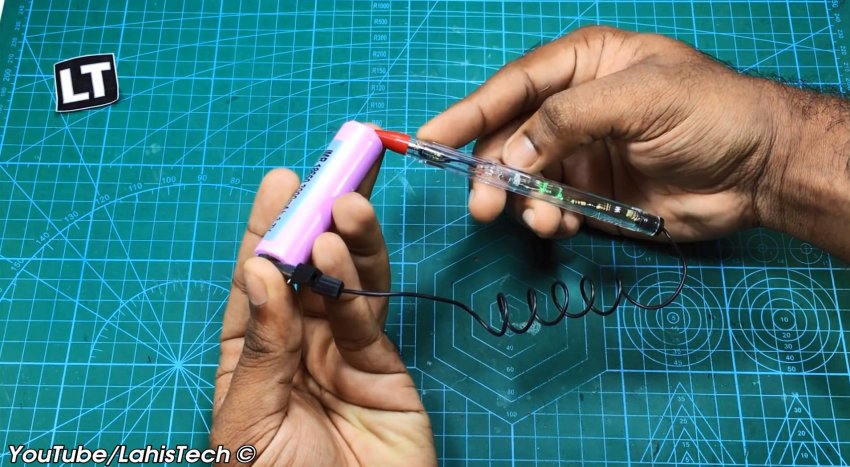

Необходимые материалы: Прозрачная шариковая ручка. Кусок медной проволоки 2 мм. Резистор 1 кОм - 3 шт - http://ali.pub/5h6ouv Красный и зеленый светодиоды - http://alii.pub/5lag4f Зажим «крокодил» - http://alii.pub/5mfeqh Провода многожильные. Изготовление простого тестера полярности из ручки Ручку разбираем и вынимаем пасту. Из куска медной проволоки необходимо изготовить щуп. Для этого он с одной стороны затачивается с другой лудится. Светодиоды спаиваются между собой встречно-параллельно. По одному контакту откусываем кусачками. Припаиваем щуп. Припаиваем линейку резисторов включенных последовательно. В колпачке ручки сверлим отверстие под провод. Заводим провод в колпачок и припаиваем к резисторам. Устанавливаем схему в ручку. Образовался один ньюанс: светодиоды не влезали дальне середины корпуса. Пришлось отпаять щуп и припаять удлиняющий провод. Припаиваем щуп заново. Колпачком фиксируем. На вротой конец провода припаиваем зажим «крокодил». Чтобы придать мобильность тестеру, провод сделаем спиральным. Для этого наматываем его на диаметр побольше и обдуваем феном для фиксации формы. Тестер готов! Работает очень просто: Если на остром щупе плюс, значит горит зеленый светодиод. Если наоборот, то горит красный. Все очень просто, быстро и удобно. Работает тестер свободно от напряжения 2-25 В. Показывает наличие напряжения, его полярность. Если оно переменное, то будут гореть оба светодиода. Также можно использовать совместно с батарейкой при прозвонке диодов и светодиодов. Смотрите видео Простой тестер для проверки радиоэлементов - https://sdelaysam-svoimirukami.ru/3933-prostoy-tester-dlya-proverki-radioelementov.html
