Элементарный детектор скрытой проводки на микросхеме - «Сделай сам»

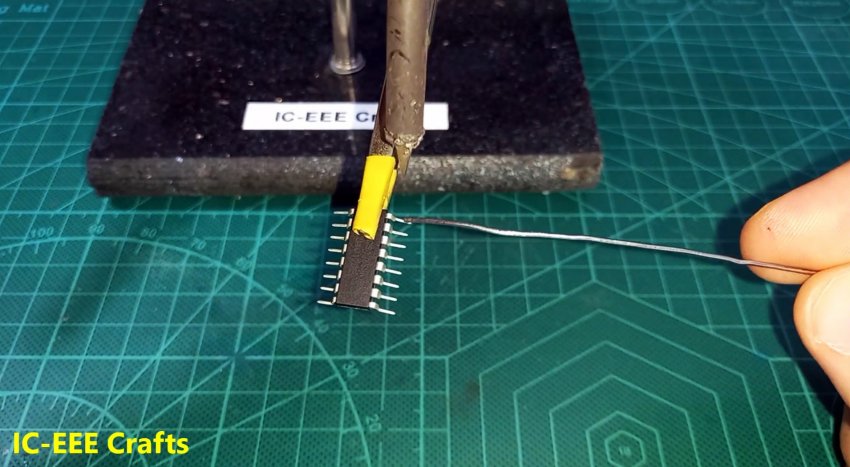

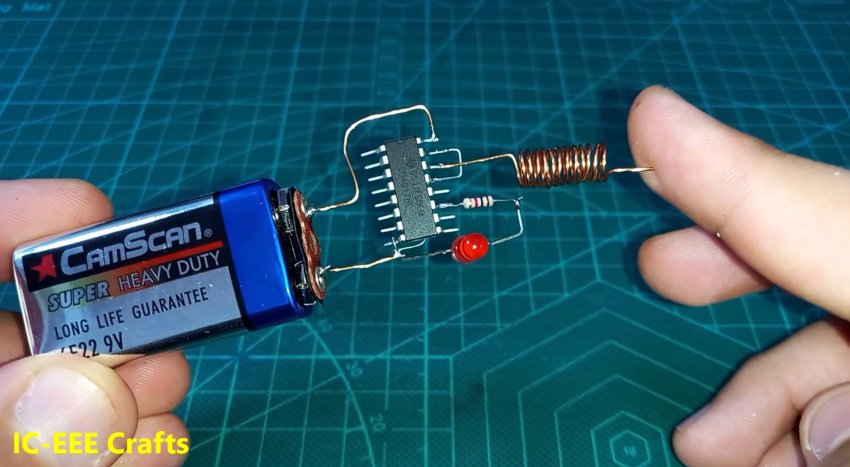

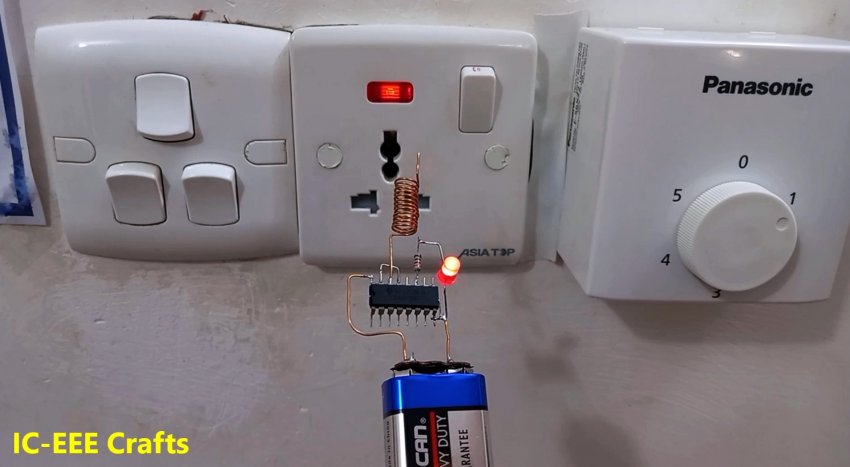

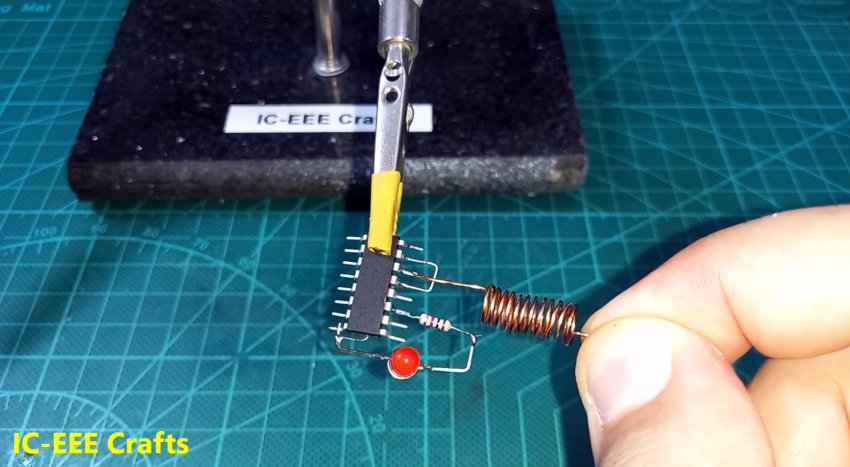

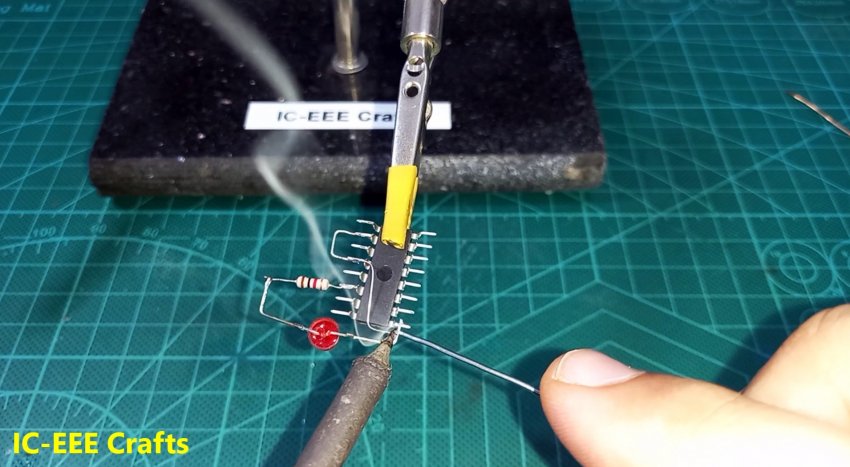

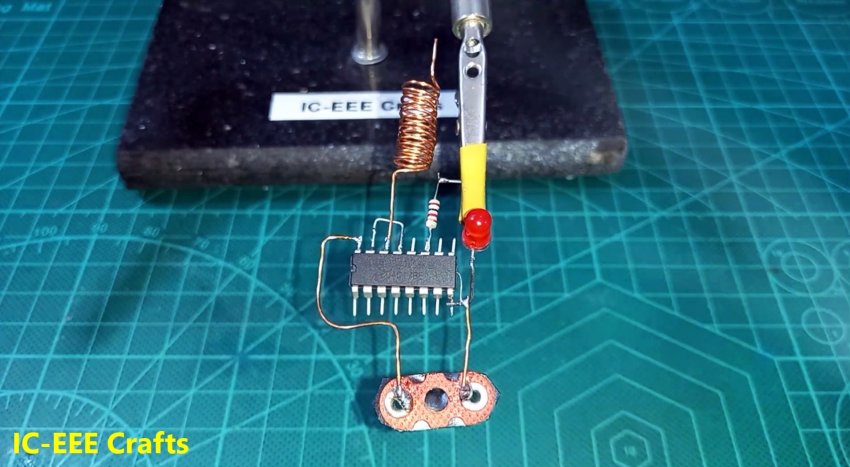

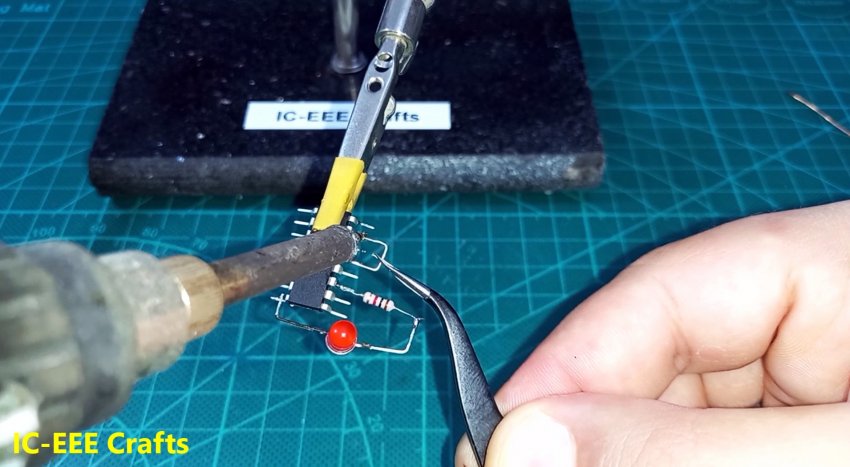

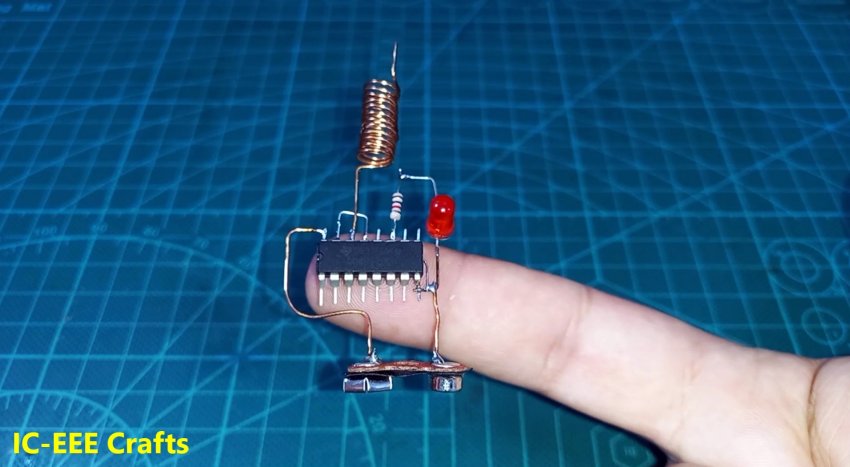

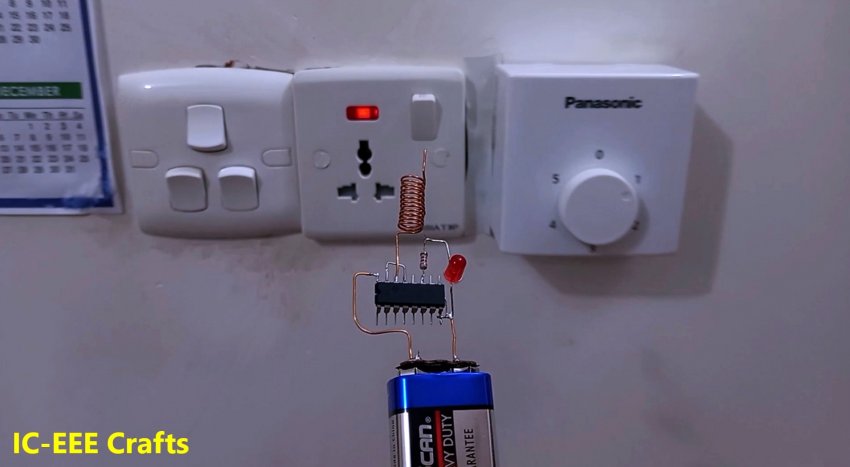

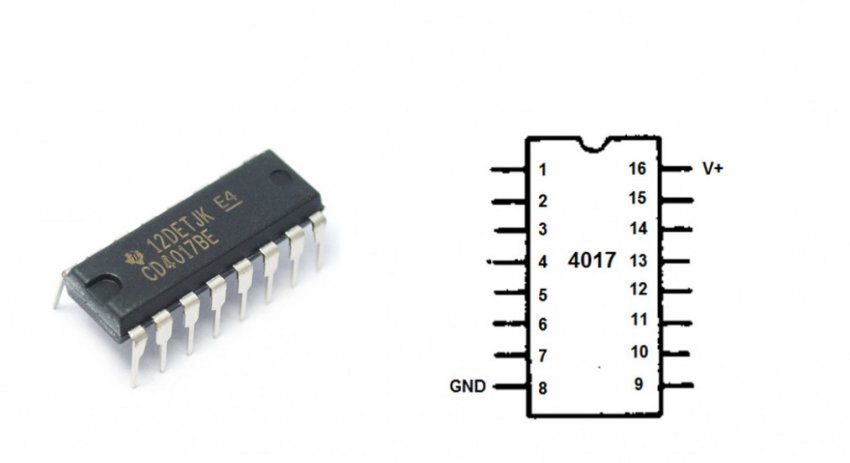

Сделать крайне простой и высокочувствительный детектор скрытой проводки можно самому, без знания электроники и схемотехники, на распространенной микросхеме. В устройстве по сути всего 3 детали и несколько перемычек. Оно не нуждается в настройке и начинает работу сразу после подключения питания. Распрямляем вывода микросхемы для удобства пайки. Лудим вывода оловом с припоем. Цоколевка микросхемы выглядит следующим образом: К 11 выводу припаиваем резистор. К 8 контакту припаиваем светодиод катодом, а анодом к резистору. Делаем перемычку из медного провода и припаиваем ее между 13 и 15 контактом. Переворачиваем устройство и делаем перемычку 13 и 8 контактов. Пришло время изготовить поисковую антенну. Медный провод накручиваем на отвертку 15-20 витков и снимаем. Припаиваем антенну к 14 контакты микросхемы. Остается припаять колодку питания, где 8 контакт минусовой, а плюсовой - 16. Детектор скрытой проводки готов к работе. Можно подключить к батарейке 9 В. При небольшом расстоянии от сети, светодиод детектора не горит. Но стоит уменьшить расстояние, как светодиод начнет мигать. И чем меньше расстояние до проводки и токоведущих частей, тем быстрее будет мигать светодиод. Элементарный детектор из минимального количества деталей прекрасно справляется со своей обязанностью. Далее можно сделать корпус для детектора с выключателем питания. Антенну можно разместить внутри, без вывода. Смотрите видео Детектор скрытой проводки из смартфона - https://sdelaysam-svoimirukami.ru/5813-detektor-skrytoj-provodki-iz-smartfona.html
