Как сделать простейший тестер для ремонта цифровой техники - «Сделай сам»

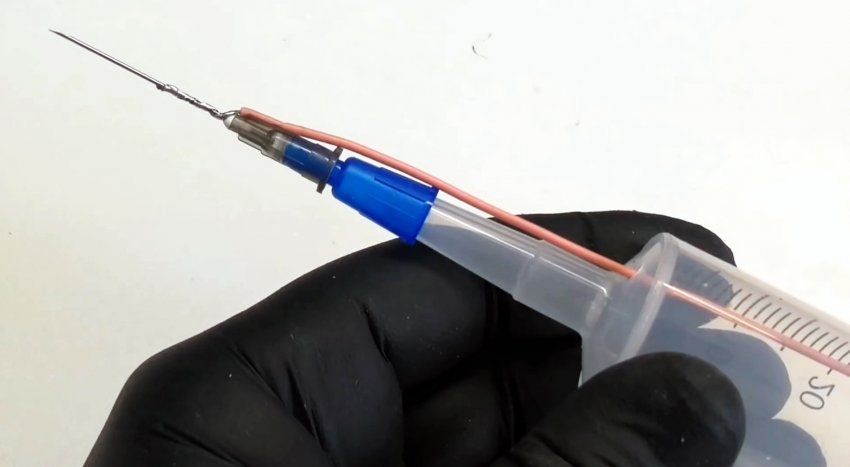

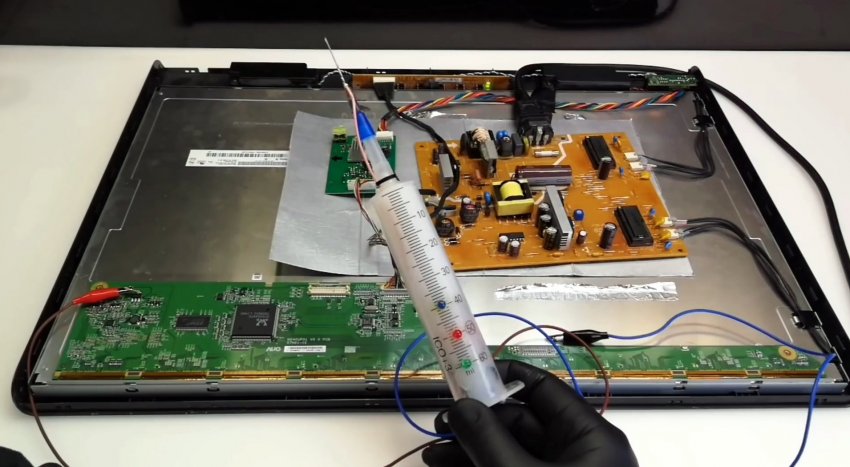

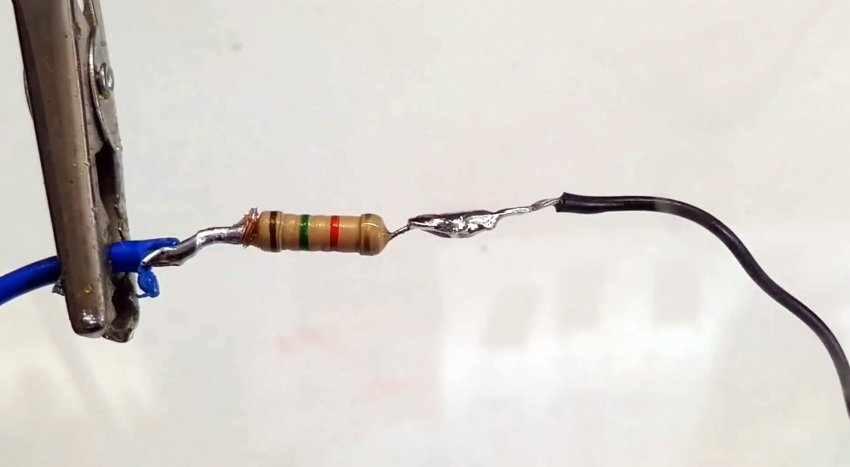

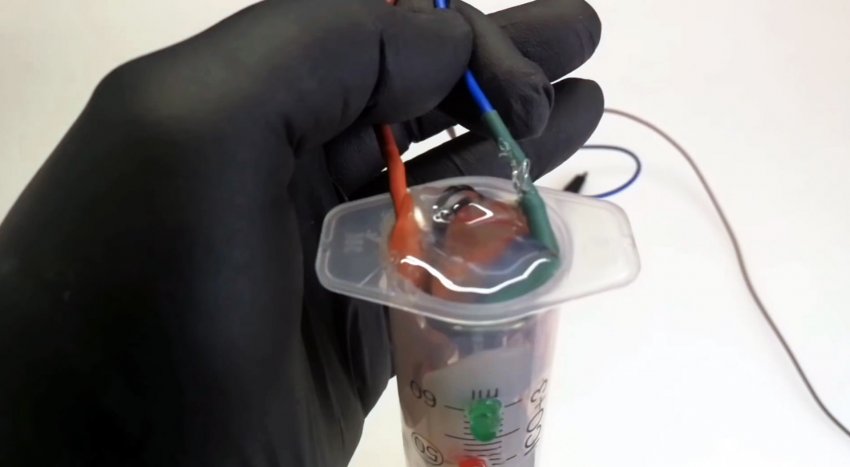

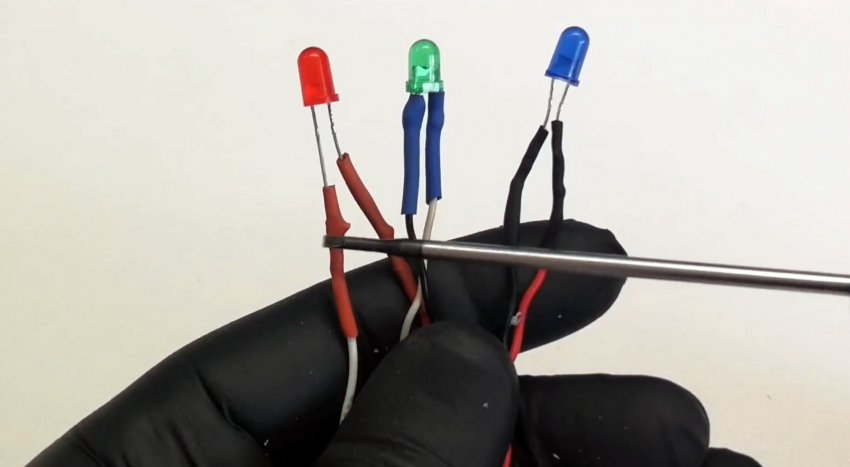

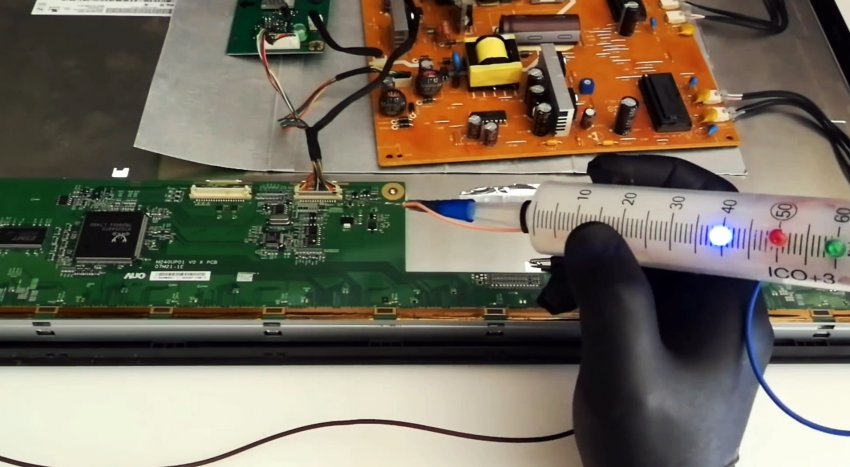

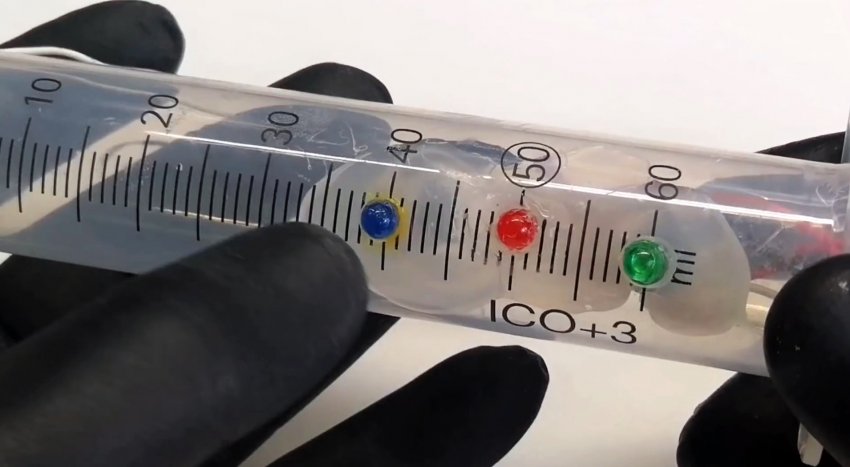

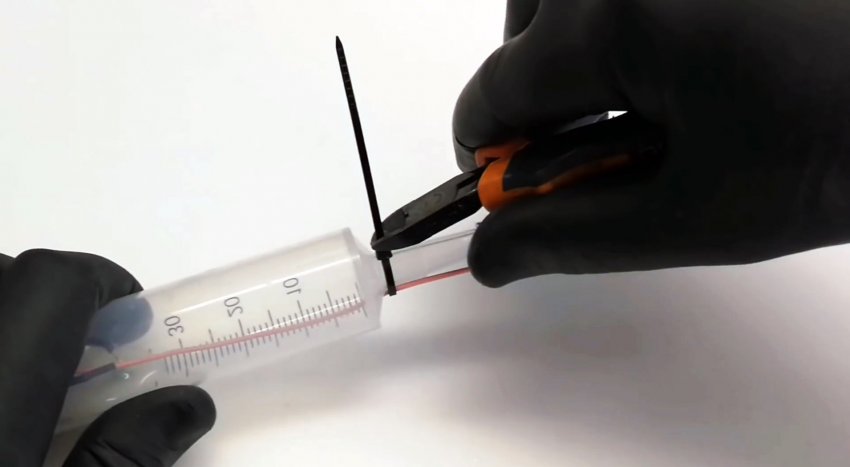

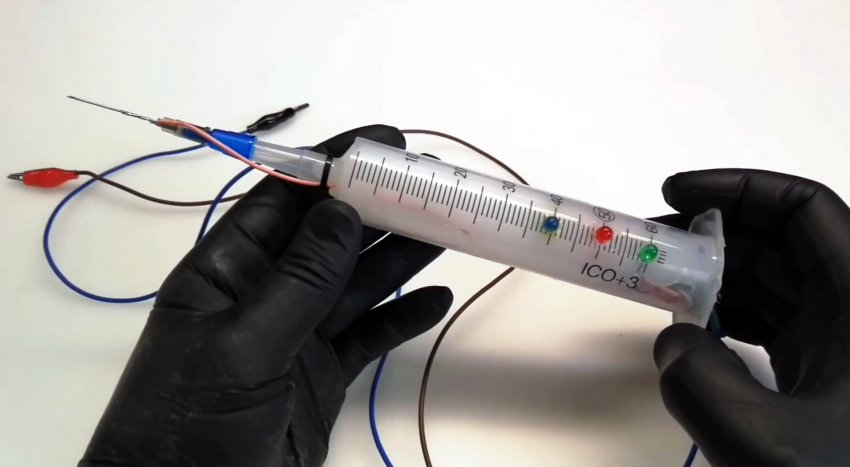

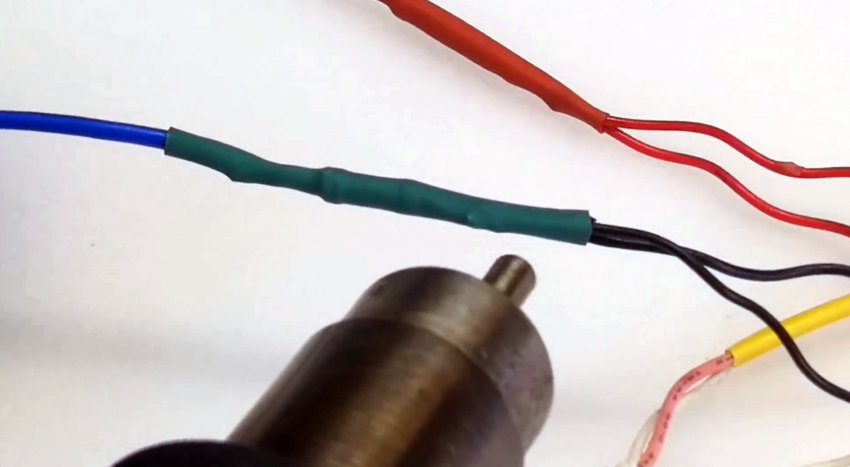

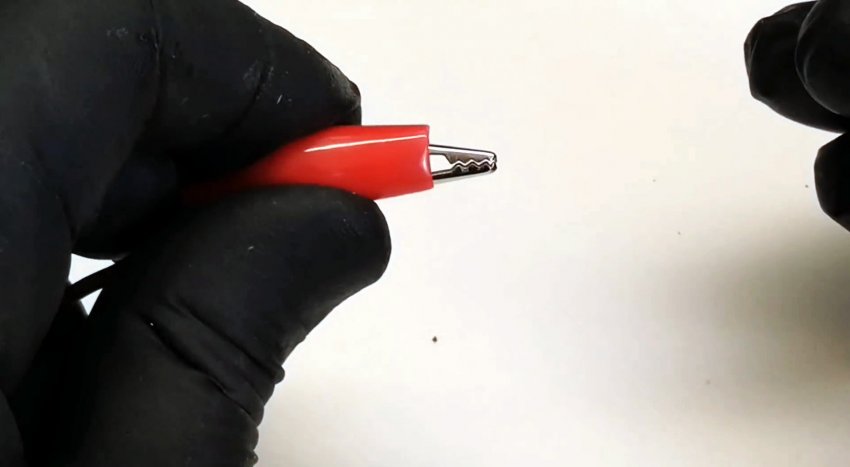

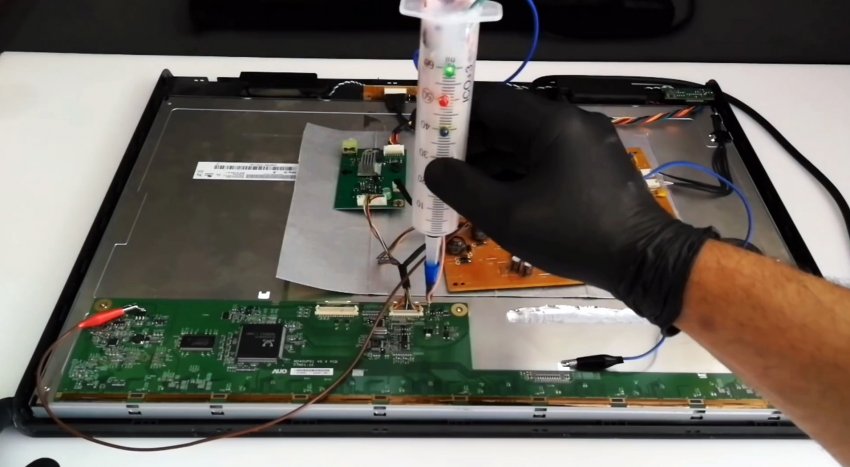

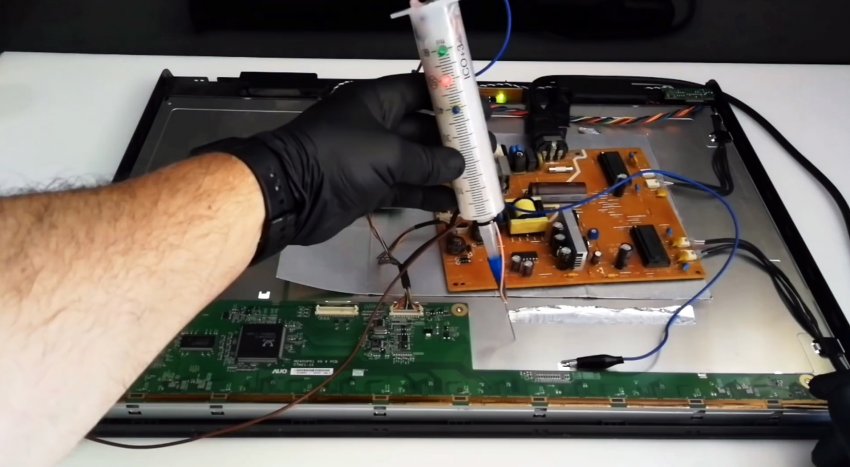

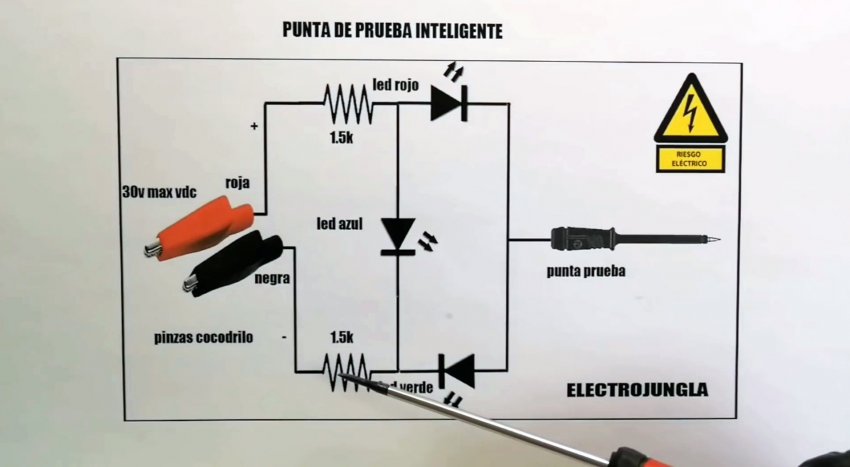

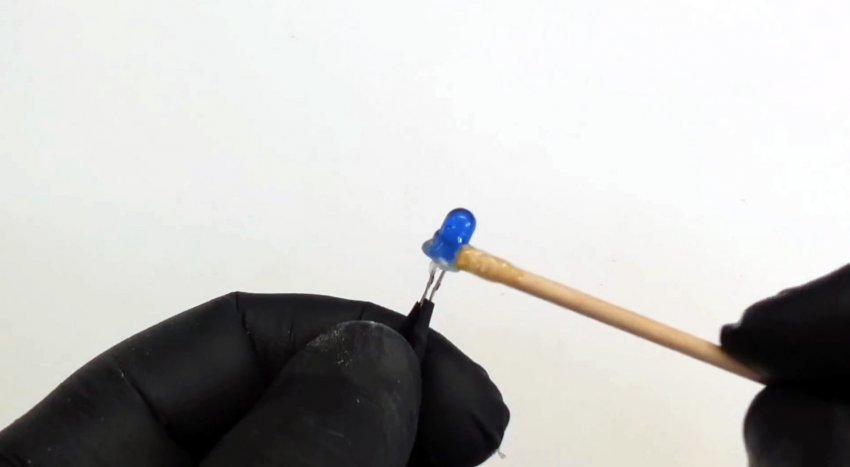

Припаиваем провод к игле и сверлим в корпусе отверстия под сам провод и 3 светодиода. Припаиваем провода к контактам светодиодов и изолируем термоусадкой. Смазываем их клеем и устанавливаем в корпус шприца. Фиксируем провод от иголки нейлоновой стяжкой. Собираем схему тестера: Припаиваем резисторы по схеме. Припаиваем провода к зажимам. Изолируем все узлы термоусадкой. Все скрутки засовываем в корпус шприца и заливаем горячим клеем. Тестер готов к эксплуатации. Работа с тестером Подключаем зажими к питанию устройства, которое нужно диагностировать. Общее напряжение питания в схеме логики 5 В. Включаем питание устройства. На тестере загорелся синий светодиод, указывающий на неопределенный уровень, так как щуп-игла никуда не подключена. Производим тестирование устройства. Если прикоснуться щупом к массе - загорится красный светодиод. Если к « », загорится зеленый светодиод. Если попасть щупом в переменное напряжение какого-нибудь генератора частоты, то будут гореть оба светодиода красный и зеленый. Такой несложной прозвонкой можно быстро выявить пробитые и неисправные узлы. Этот тестер существенно экономит время по сравнению с временем прозвонки обычным мультиметром. Смотрите видео Тестер полярности из ручки - https://sdelaysam-svoimirukami.ru/7396-tester-poljarnosti-iz-ruchki.html
