Как без транзисторов и микросхем запустить мотор от HDD - «Сделай сам»

---

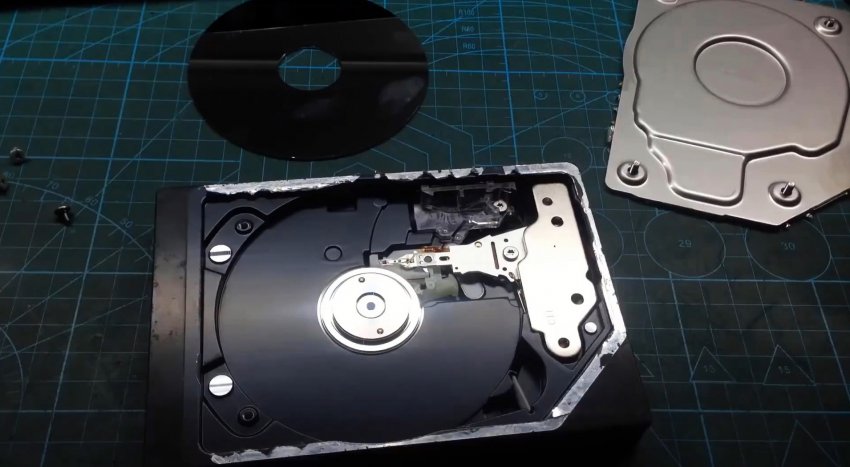

Разобрав корпус, удаляем плавающие головки. Отвинтим диск от мотора.


Далее мотор отвинчивается снизу и вынимается из корпуса.
Теперь будем припаивать провода. Если из него выходит всего 3 контакта, то просто припаиваем провода как в нашем случае. Если 4, то просто соединяем 2 центральных вместе и также выводим 3 провода.


Припаиваем конденсатор на 3300 мкФ между средним и любым другим проводом. В дальнейшем вместо одного конденсатора нужно использовать два одинаковых, включенных встречно-последовательно, так как напряжение переменное.


К крайним выводам подключаем переменное напряжение с трансформатора 8 В 50 Гц. В принципе мотор начинает работать от 3 В.


На этом все, двигатель начинает крутиться.


Конечно его скорость не такая как от электронного драйвера, но все же нормальная, чтобы использовать его в деле. Так как решающим фактором для вращения является частота, то повышение напряжение на увеличение оборотов двигателя не влияет.
Подобным методом можно запустить и шаговый двигатель - https://sdelaysam-svoimirukami.ru/4241-kak-zapustit-shagovyy-dvigatel-bez-elektroniki.html

Смотрите видео
