Одна приставка значительно расширит функционал обычного мультиметра - «Сделай сам»

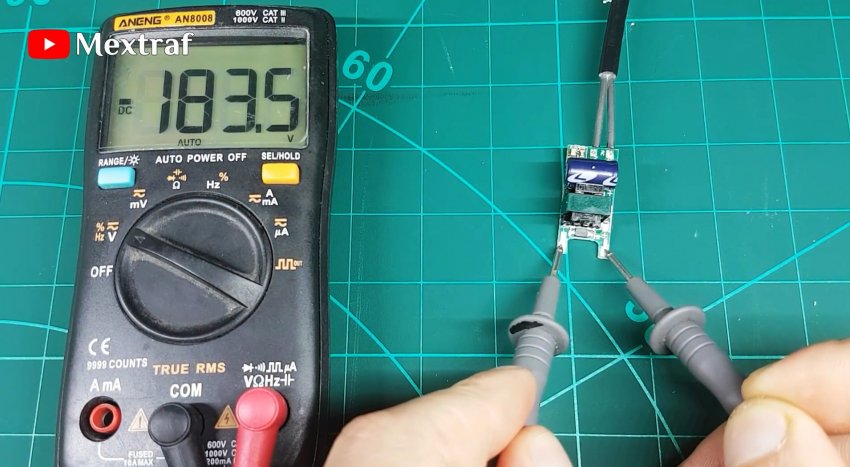

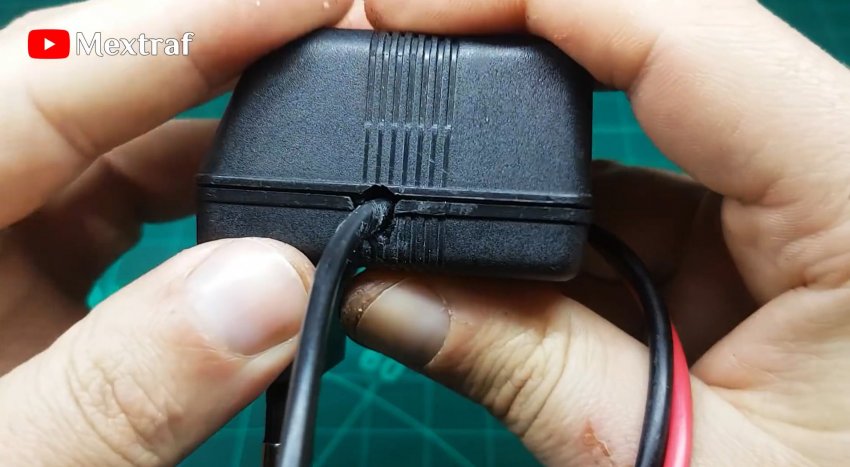

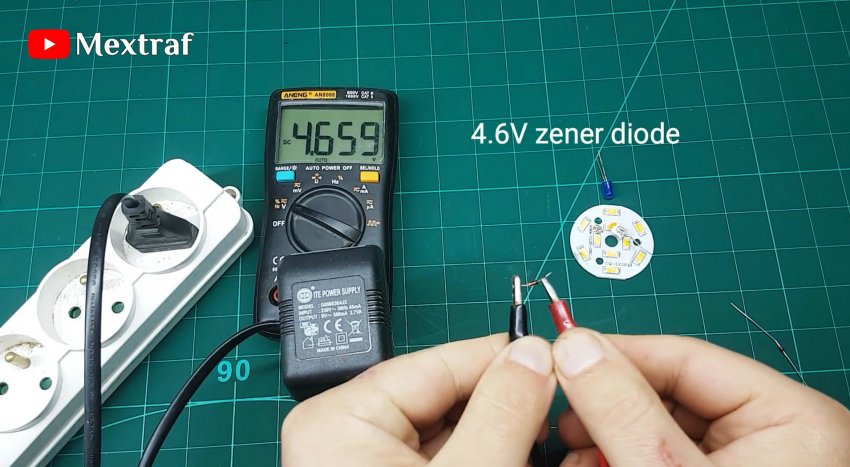

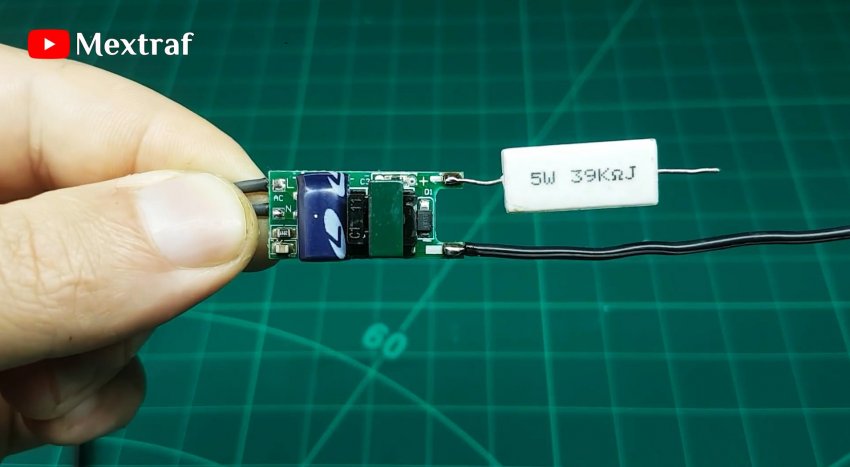

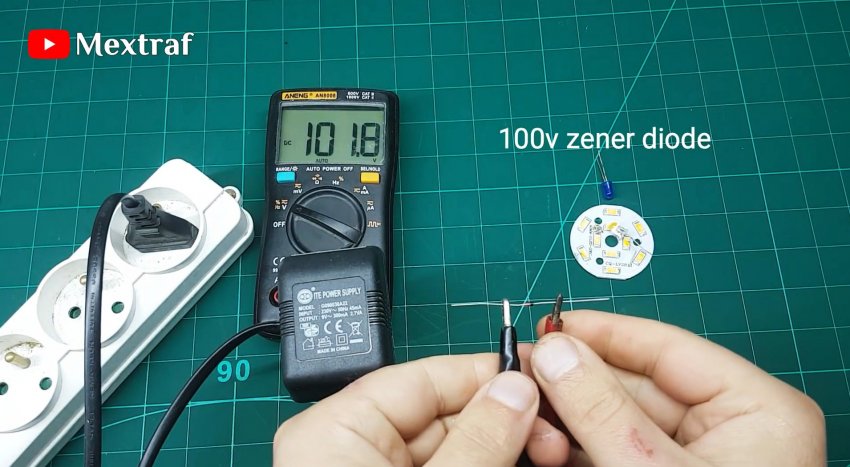

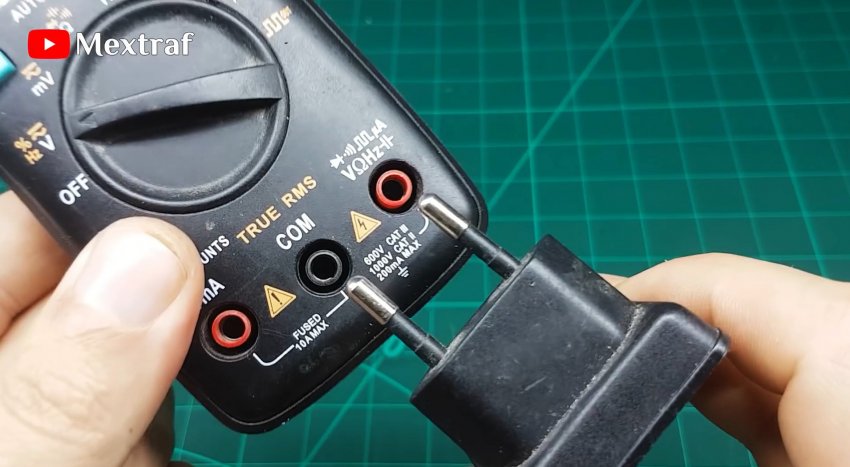

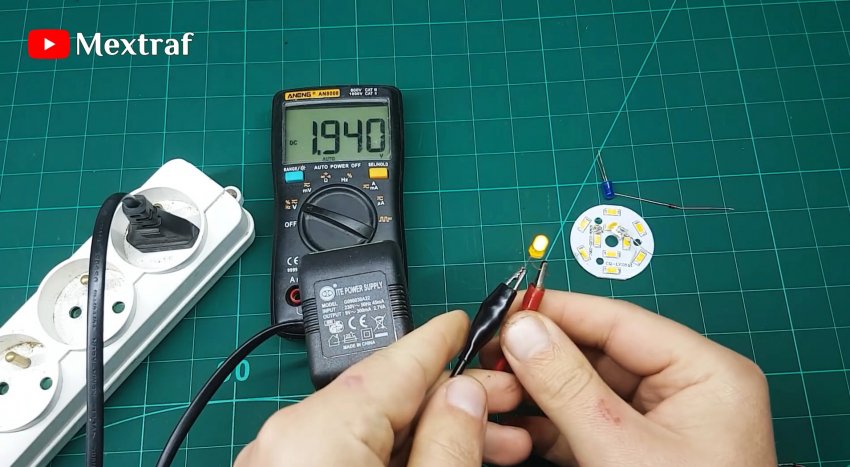

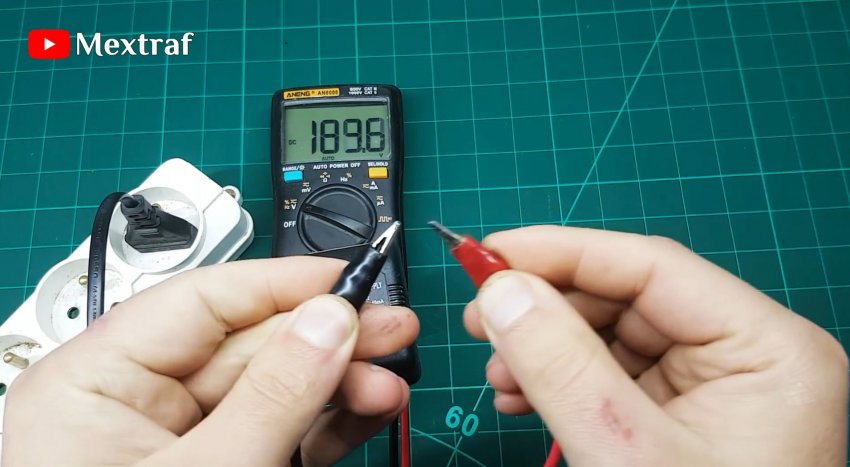

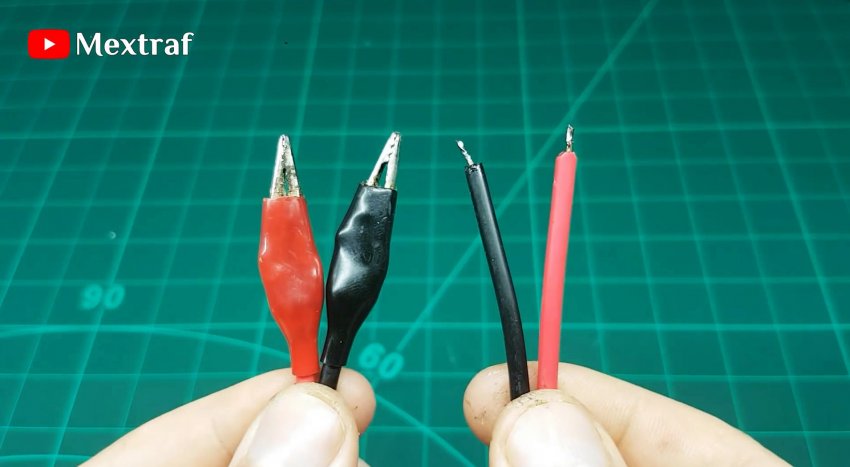

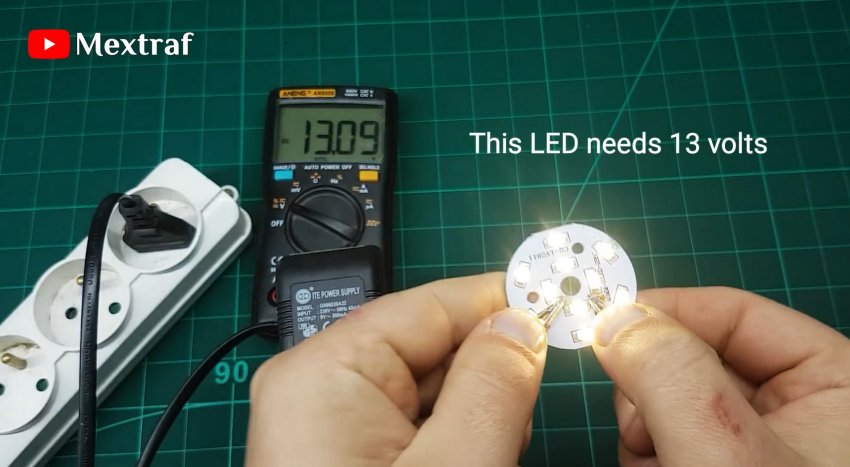

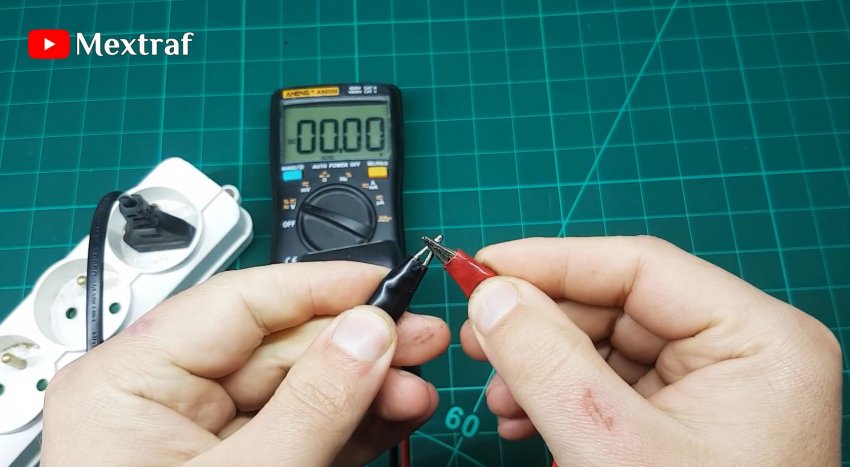

Эта приставка к мультиметру очень проста в изготовлении и крайне полезна в работе. При помощи нее можно проверить не только работоспособность деталей, но и узнавать рабочее напряжение или падение. Устройство подает на измерительные щупы высокое напряжение, благодаря которую можно не только проверять светодиоды, диоды и стабилитроны, но также проверять и работу цепочки светодиодных элементов, высоковольтные стабилитроны, неоновые лампы и тп. Все эти функции обычному мультиметру просто напросто недоступны. Припаиваем к драйверу сетевой провод с вилкой. Мультиметр ставим в режим измерения постоянного напряжения и производим замер с платы источника. Напряжение выше 180 В. К выходу припаиваем резистор и провод для удлинения. В роли корпуса приставки будет использован корпус от старого блока. Его вилка идеально подходит под разъемы мультиметра. В новом корпусе делаем прорезь под вывод сетевого провода. Устанавливаем плату драйвера, фиксируем горячим клеем. Вывод от резистора припаиваем к вилке корпуса с удлиняющим проводом. Туда же припаиваем провода с «крокодильчиками». Закрываем корпус. Фиксируем клеем. Приставку втыкаем в мультиметр, выставляем его на измерение постоянного напряжения. Вилку приставки втыкаем в розетку. Мультиметр показывает предельно возможное показание - около 180 В. Если замкнуть щупу, то показания примут нулевые значения. Драйвер создает гальваническую развязку между сетью и прибором. Резистор 39 кОм ограничивает высокое напряжение. Постоянное напряжение выходящее со щупов не так опасно как переменное напряжение сети, но касаться его голыми руками все же опасно. Использование приставки Проверка диодов и стабилитронов: Проверка светодиодов: Смотрите видео Смотрите еще 3 приставки для мультиметра - https://sdelaysam-svoimirukami.ru/8614-3-pristavki-dlja-rasshirenija-funkcionala-multimetra.html
