Полезная приставка к мультиметру для измерения низкоомных резисторов - «Сделай сам»

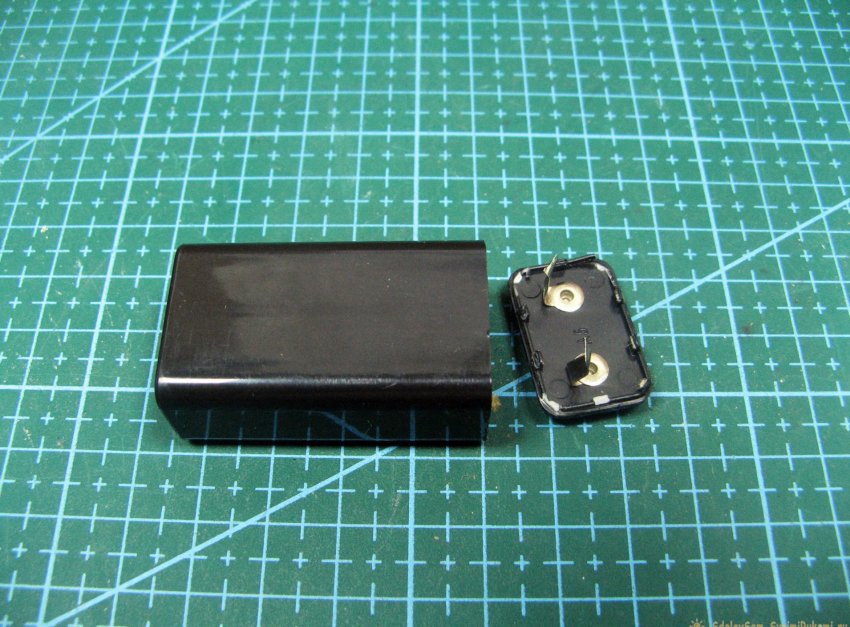

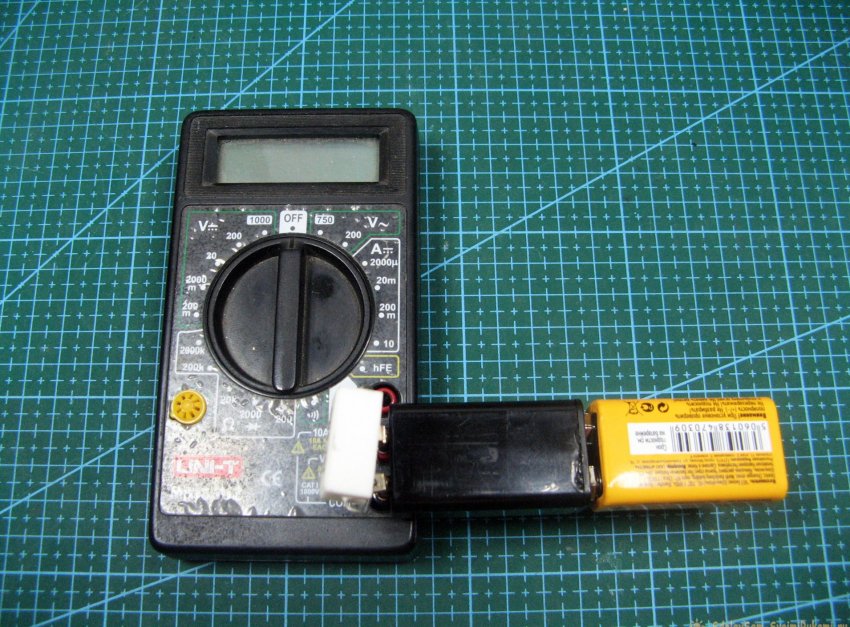

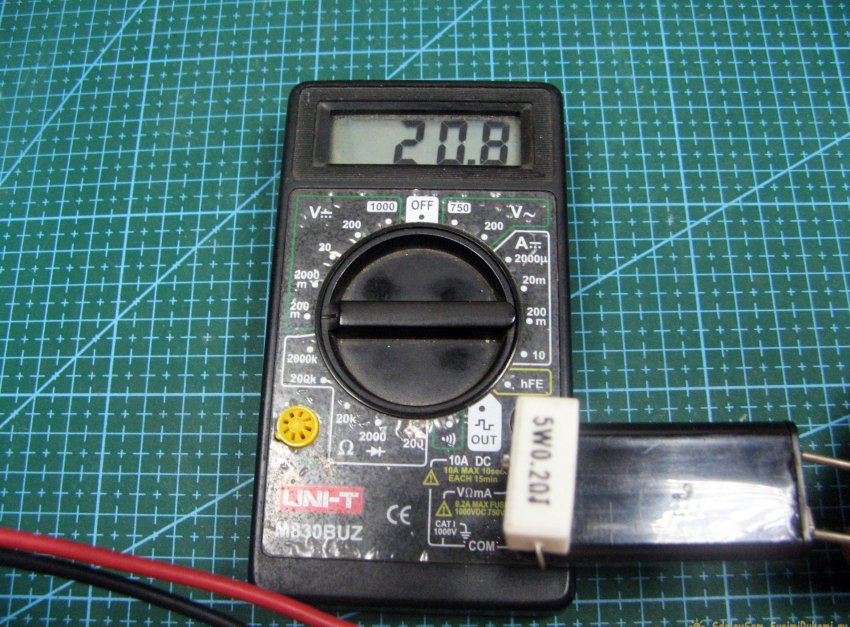

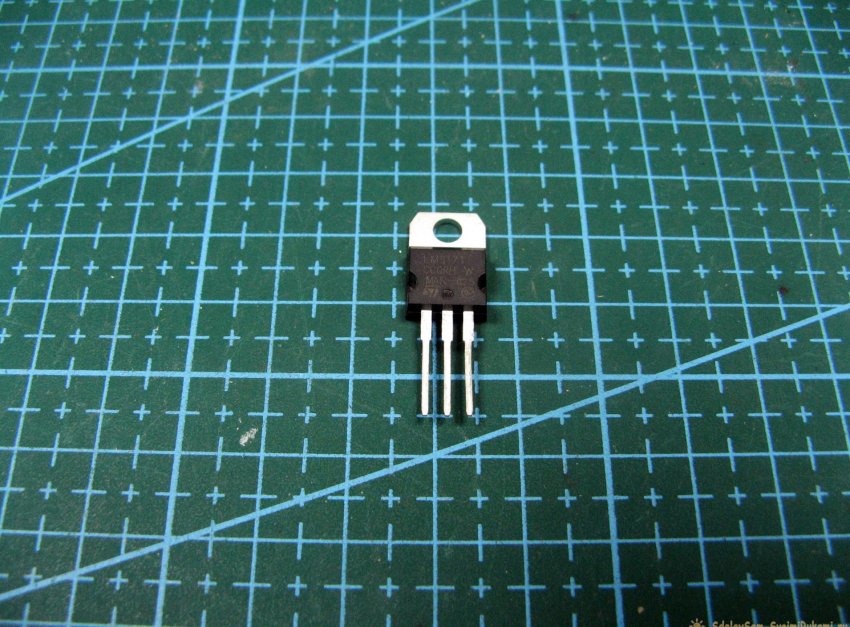

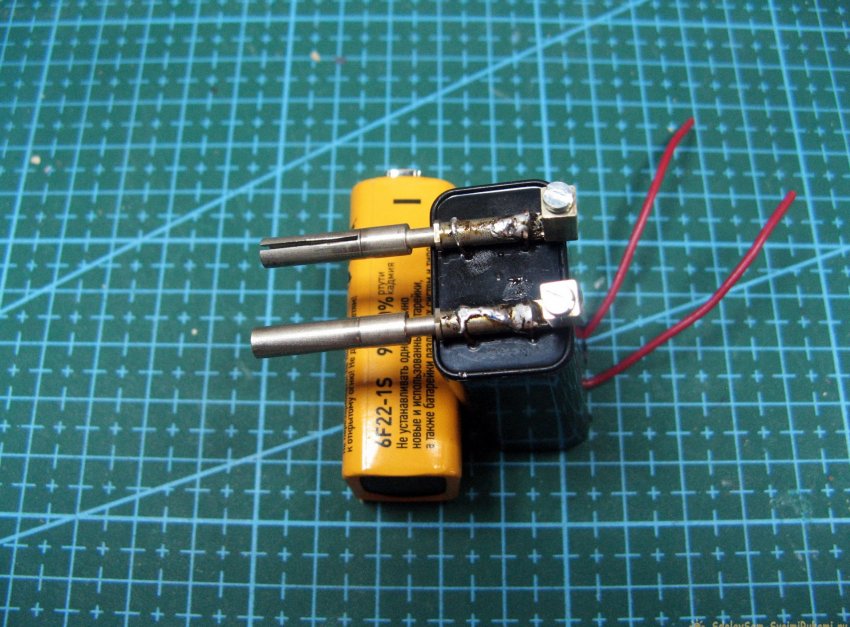

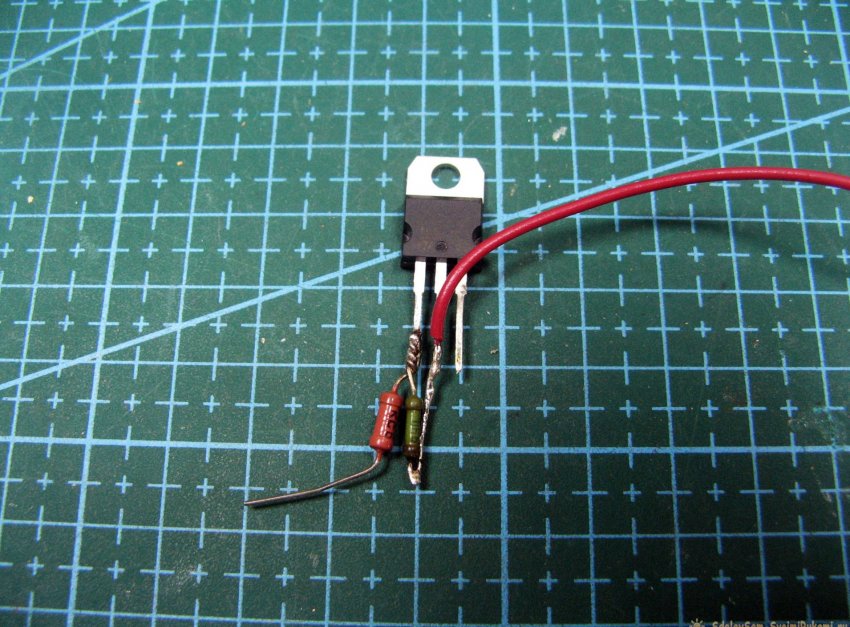

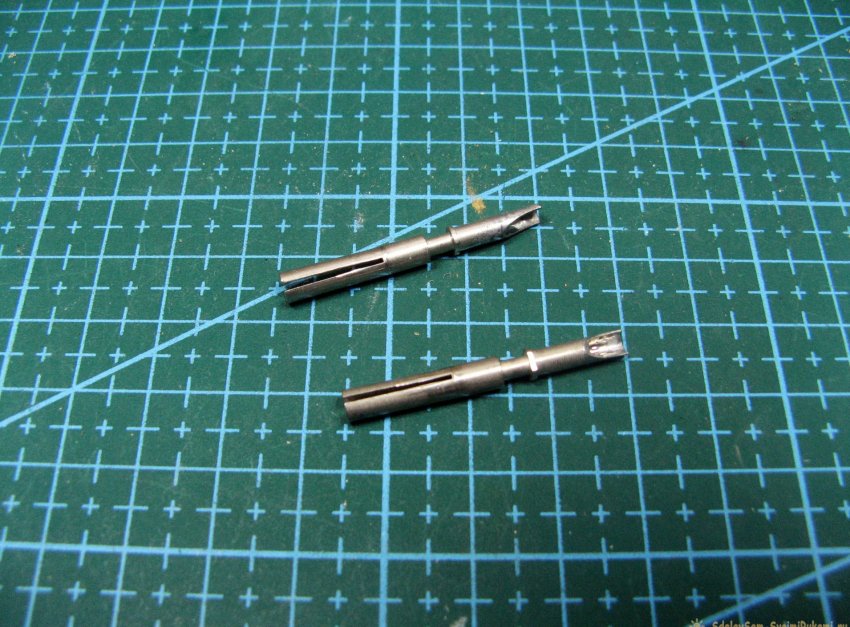

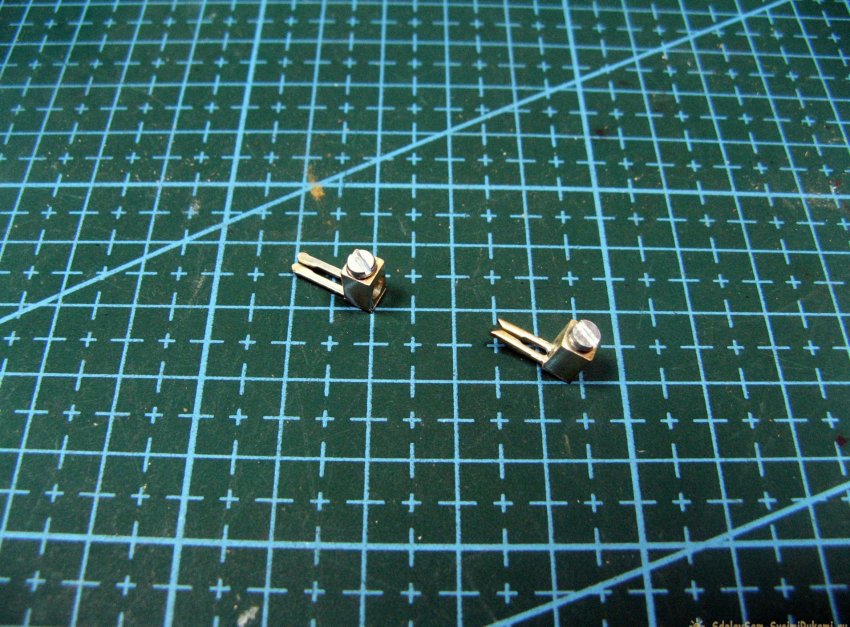

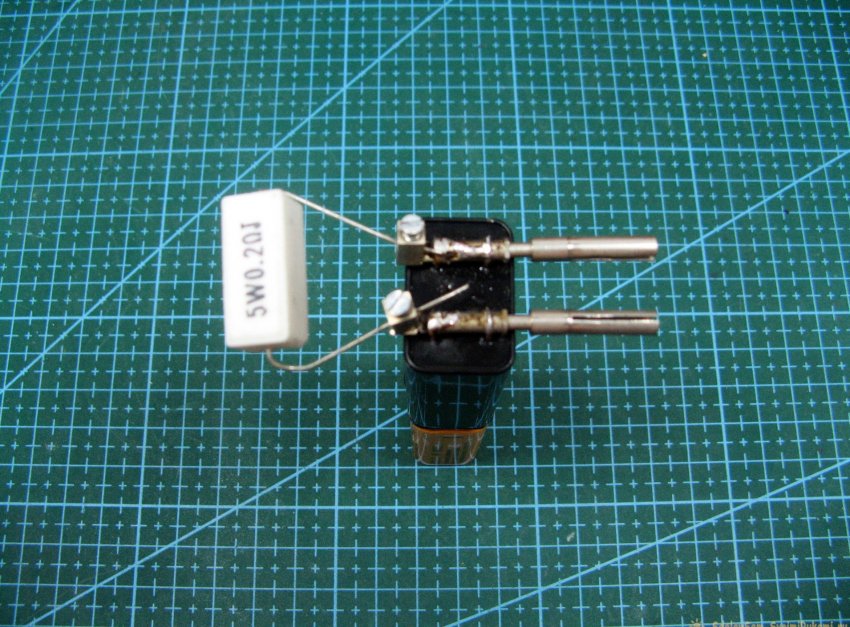

Компоненты Для изготовления конструкции я выбрал корпус от батарейки типа «Крона». Компактный и удобный корпус. Я применю линейный стабилизатор LM317 - http://alii.pub/5w6tni Предварительно сделав расчет резисторов делителя. На выходе установил чуть более 5 Вольт. Так как я планирую подключать приставку непосредственно к милливольтметру, то сделаю удобные контакты. Контакты я применю от разъема «ШР». Для подключения измеряемого резистора, я возьму винтовые контакты. Просто такие были, их и применю. Сборка Контакты от «ШР» я припал к винтовым контактам. В корпусе проделал отверстия и завел в них жилы от кабеля. Жилы применил медные, их припаиваю к контактам. Изнутри жилы скрутил и припаял отрезки провода. Соответственно два контакта не соединяю. Паяю все навесным монтажом, не забыв об изолировании компонентов. Распаял резисторы на стабилизаторе. Соединяю все провода и компоненты. Устанавливаю в корпус. Можно подключать батарейку крона, но она быстро разрядится. Все же ее хватит на какое-то количество измерений. Регулировочным резистором устанавливаем ток 0,1 Ампер. Просто установив предел мультиметра в режим тока и накрутив нужный ток. Измерение будем проводить в режиме измерения вольт. Испытаем Прикручиваем измеряемый резистор. Подаем питание на приставку. Можно от кроны, но свежей. Я подам напряжение от БП. Милливольтметр показывает падение 20,8 мВ. По закону Ома выводим результат. Верхняя строка, падение напряжения на измеряемом резисторе. Нижняя строка, выставленный ток цепи. Расчет оказался верным, с малой долей погрешности. Так вот легко и быстро можно измерить сопротивление резистора. Если не нужен корпус, можно сделать навесом. Я привык делать завершенную конструкцию. Контакты думаю зафиксировать, дополнительно, термо клеем. Смотрите видео Компактный регулируемый блок питания 24В 5А - https://sdelaysam-svoimirukami.ru/5390-kompaktnyj-reguliruemyj-blok-pitanija-24v-5a.html
