Как из хлама сделать мощный Powerbank - «Сделай сам»

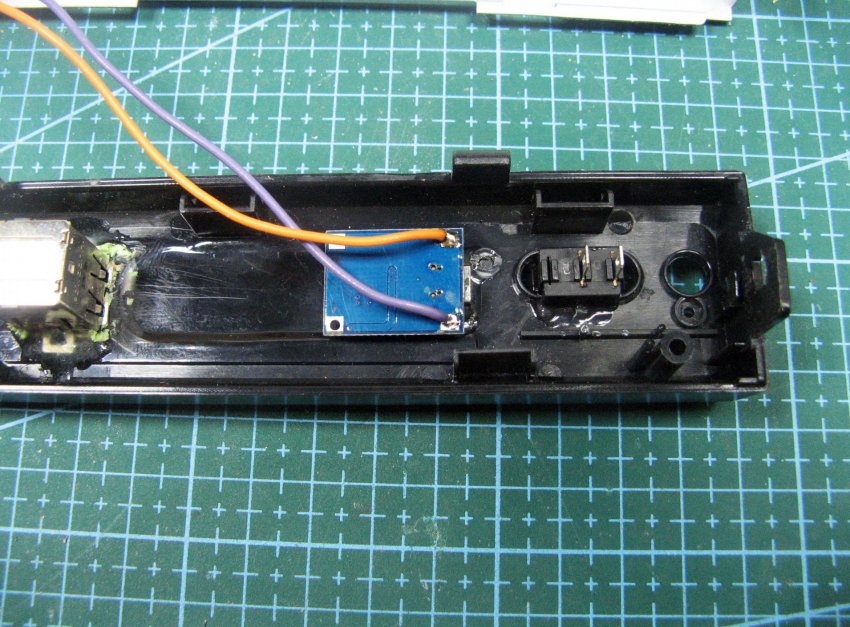

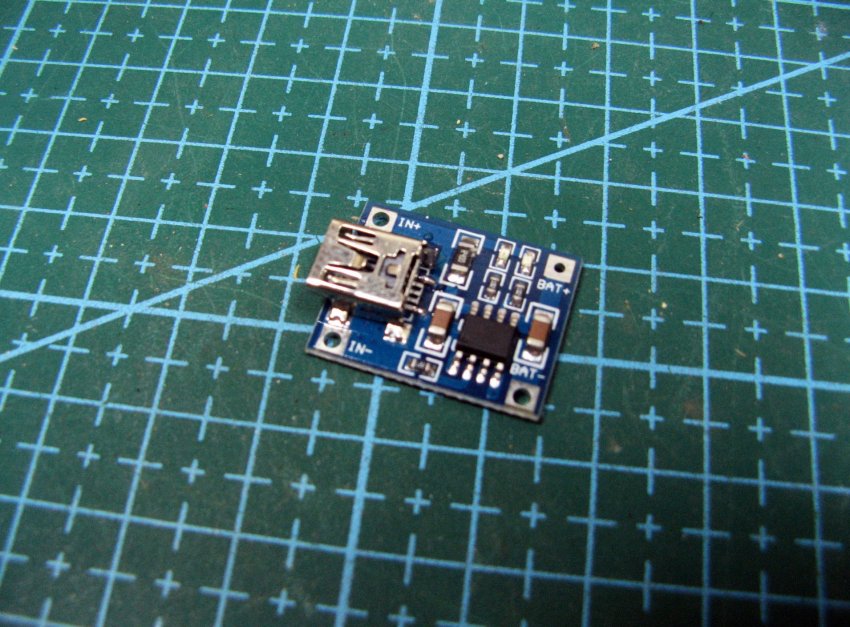

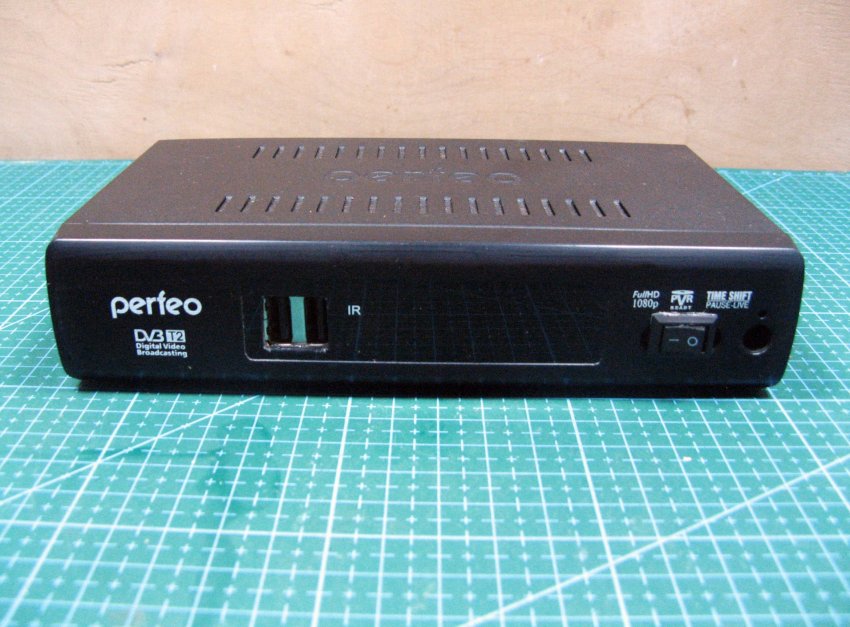

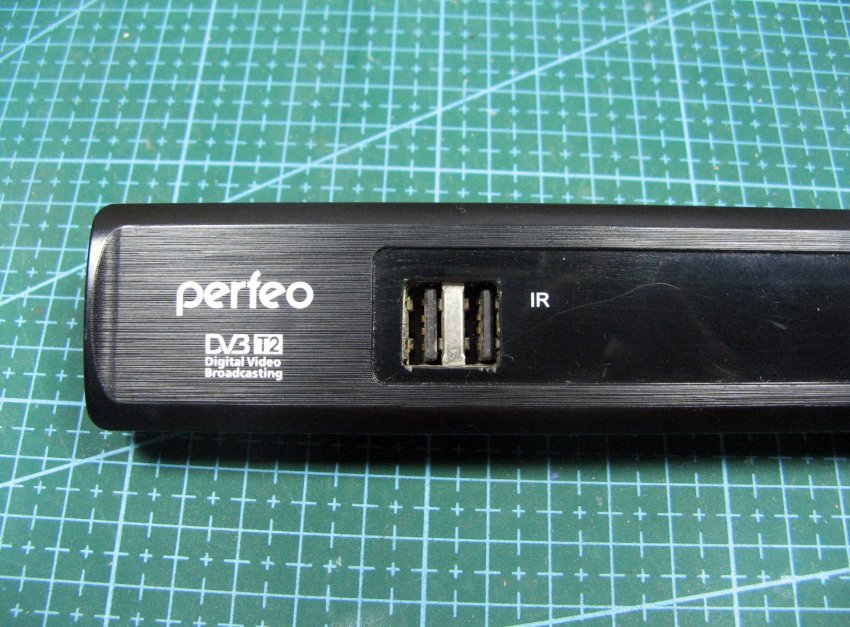

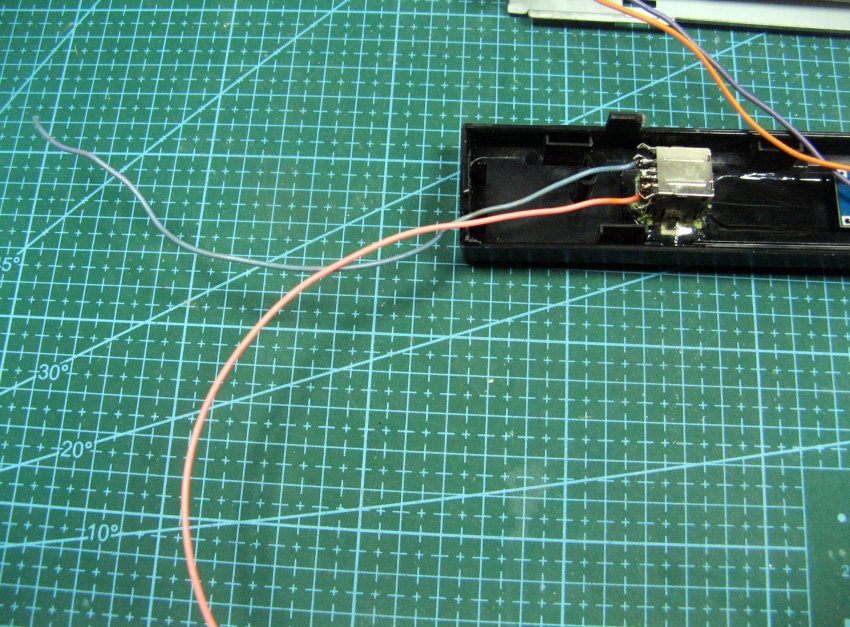

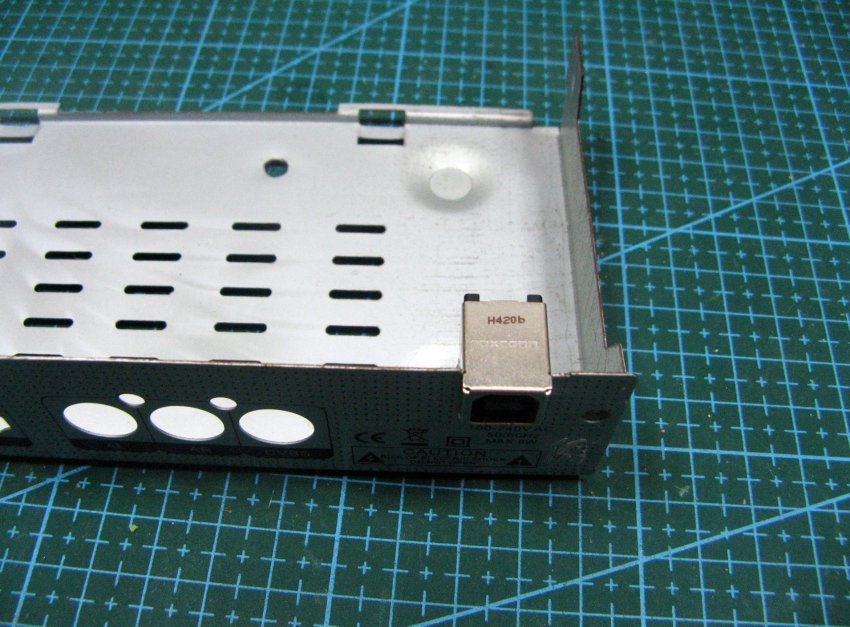

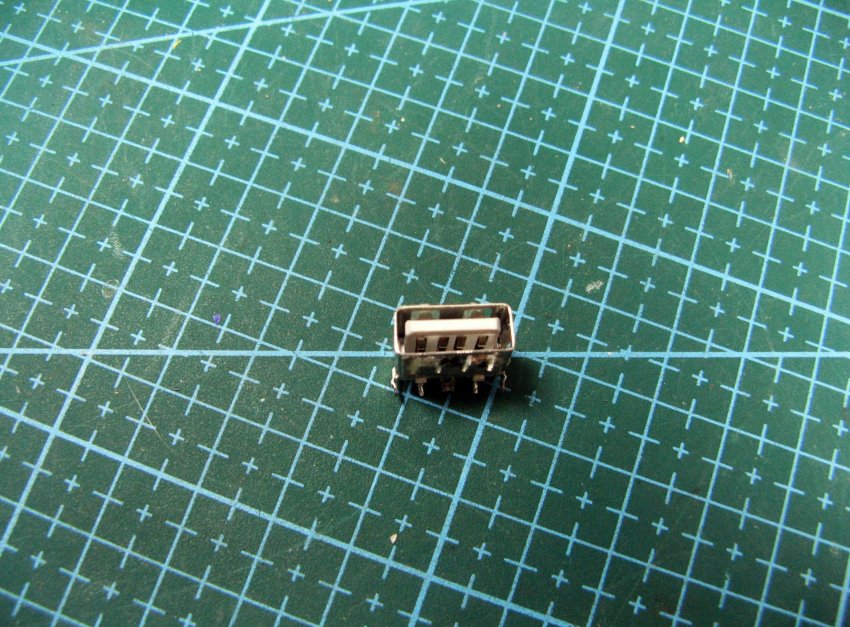

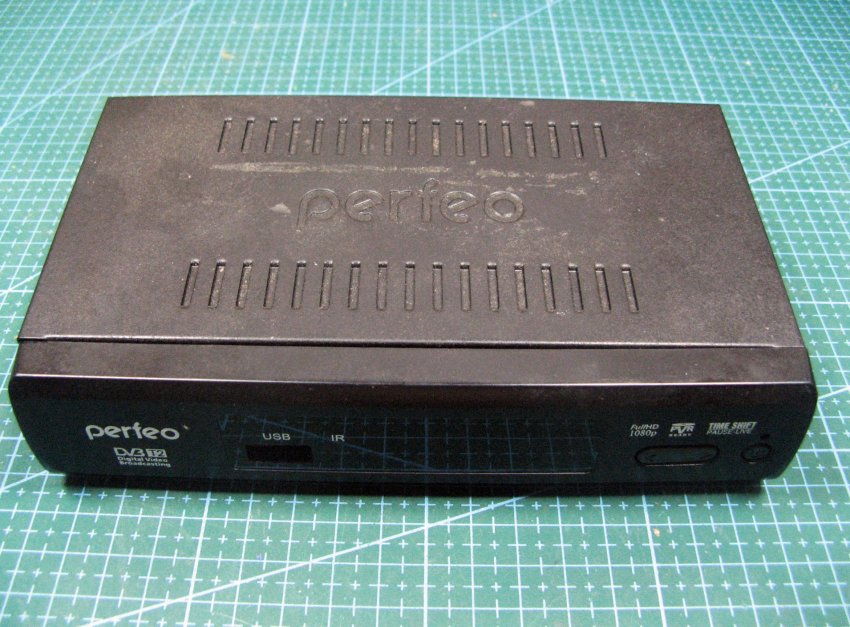

На выходе нужно напряжение стандартного USB, применю китайский повышающий модуль - http://alii.pub/5nl0lm Нужно установить на выходе наши 5 Вольт. Модуль выдерживает 2 Ампера. Для заряда наших аккумуляторов, нужен контроллер заряда. Применю стандартный китайский модуль - http://ali.pub/5bec2y Правда у него есть недостаток, зарядный ток всего один Ампер. Полностью разряженные аккумуляторы будут заряжаться около суток. Если после использования Powerbank с телефоном сразу зарядить его, то время будет значительно меньше. Подключать устройства к нашему Powerbank, буду с помощью стандартного USB. Ну и главное в нашем устройстве конечно же корпус. Я выбрал коробку от сгоревшего тюнера Т2. В нее все отлично поместится. Делаем мощный повер банк из барахла своими руками Для начала нужно установить USB на переднюю панель. Я решил применить двойной разъем, выпаял его со старой материнской платы. Надфилем расширил отверстие. Закрепил разъем на эпоксидный клей. Заряжать решил через разъем принтера. Благо я разобрал их в количестве. Установил разъем на отверстие, где раньше стоял сетевой провод. Расширив слегка отверстие, стал отлично. Плату контроллера заряда установил на переднюю панель. Закрепил за разъем на эпоксидный клей. Плату установил светодиодами от себя. Так с легкостью можно контролировать процесс заряда. Так же установил выключатель. Им буду разрывать цепь питания повышающего модуля. Припаял провода к USB и замкнул средние контакты. Это нужно для того, чтоб устройство заряжалось током более 0,5 ампер. Аккумуляторы завернул в бумагу и вывел провода. Пару оборотов бумаги и получилась хорошая изоляция. Для фиксации я вырезал полоску металла и приклеил бумажный скотч в роли изоляции. Держится отлично. Соединяю все модули. С зарядного разъема на контроллер заряда. С аккумуляторов на контроллер заряда. С контроллера заряда на повышающий модуль, разорвав цепь выключателем. Повышающий модуль притяну пластиковой стяжкой к скобе аккумуляторов. Подключаем, с помощью шнура принтера, питание к нашему Powerbank. Индикацию отлично видно. В конце заряда загорится синий светодиод. Все замеры выходной емкости показали, что примерная емкость по 5 вольтам более 14000 мАч. Как пишут на заводских устройствах, емкость 20000 мАч. Вот такой Powerbank получился. Емкости его хватит на заряд многих устройств. Я же его буду применять для питания осциллографа. «Мастерим из того, что есть!» Смотрите видео Не выбрасывайте старый картридж - сделайте из него повербанк - https://sdelaysam-svoimirukami.ru/4545-ne-vybrasyvajte-staryj-kartridzh-sdelajte-iz-nego-poverbank.html
