«Нагружатор» - крайне необходимый и нужный прибор для ремонта электроники - «Сделай сам»

Детали и корпус

Монтировать все элементы буду в корпусе компьютерного БП. Так же задействую установленный вентилятор.

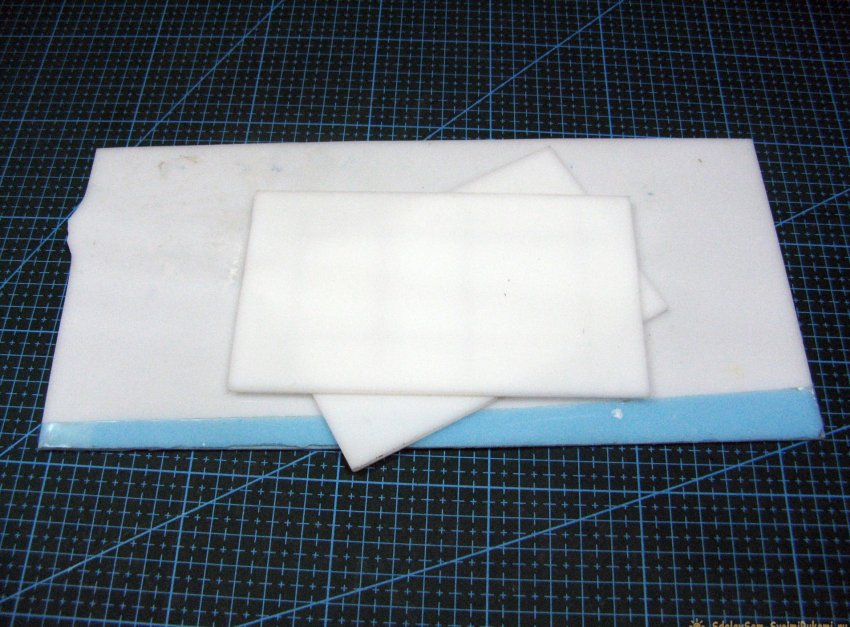

Вырежу переднюю панель из пластика.

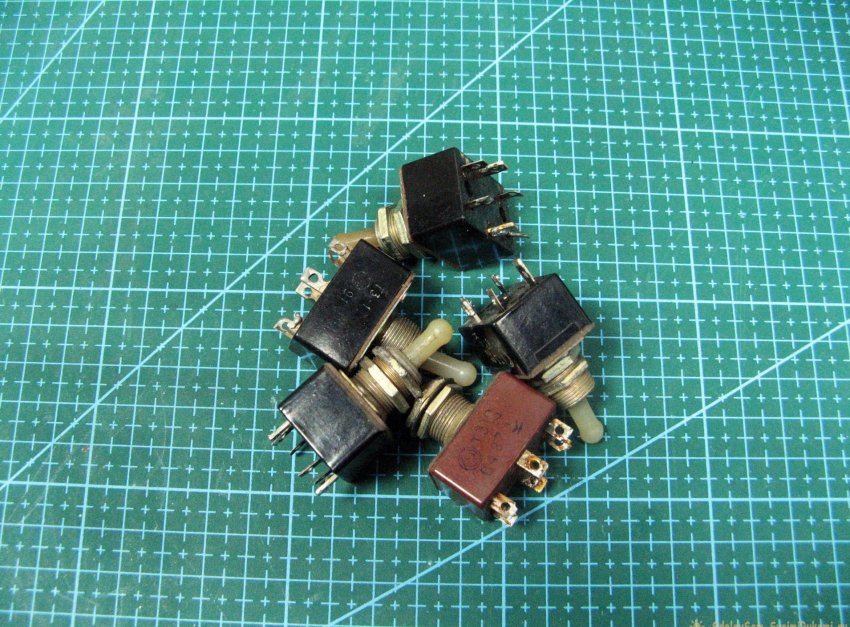

Для коммутации использую тумблера Т3. Для умощнения контакты соединю параллельно.

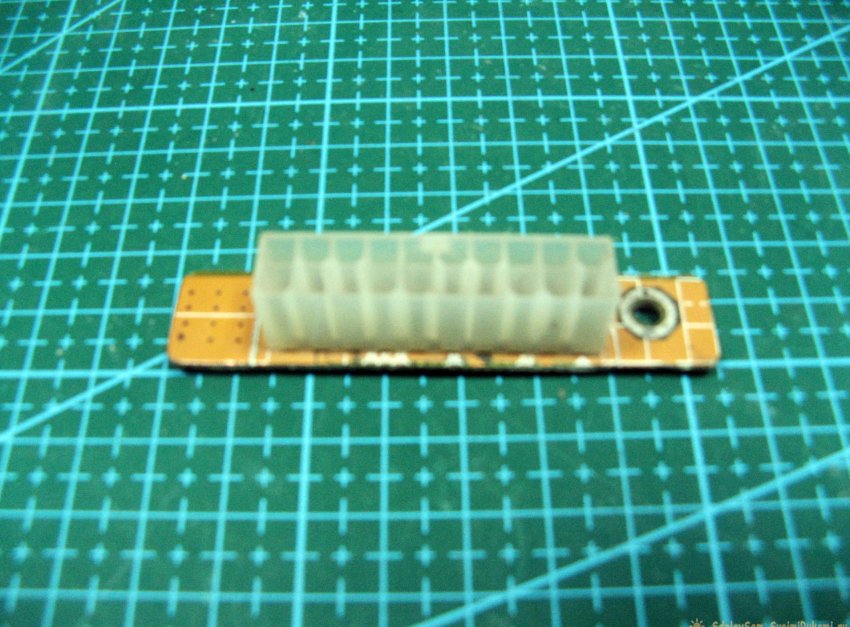

Подключать проверяемый БП буду к 20-ти pin разъему. Его вырезал из старой материнской платы.

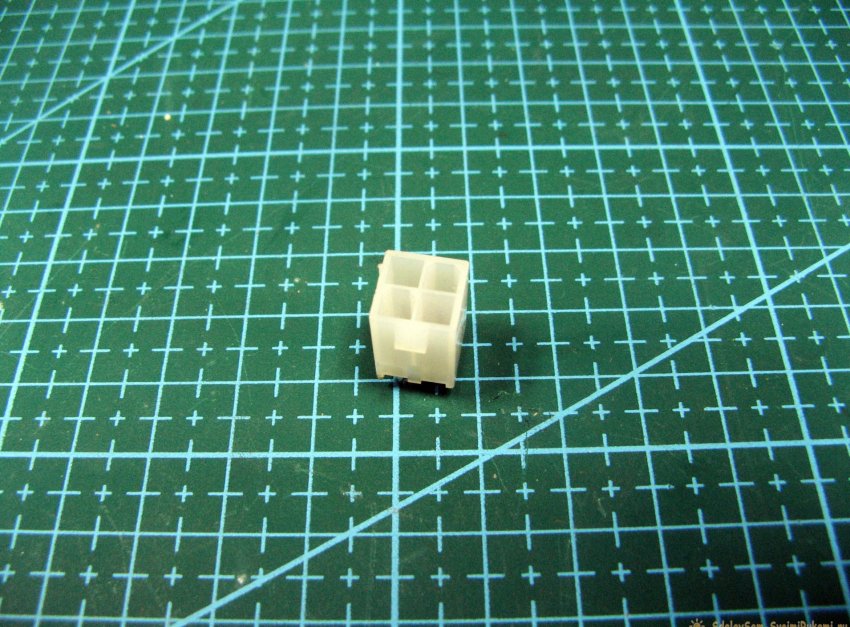

Так как на 20 pin разъеме провод на 12 вольт один, установлю еще на 4 pin.

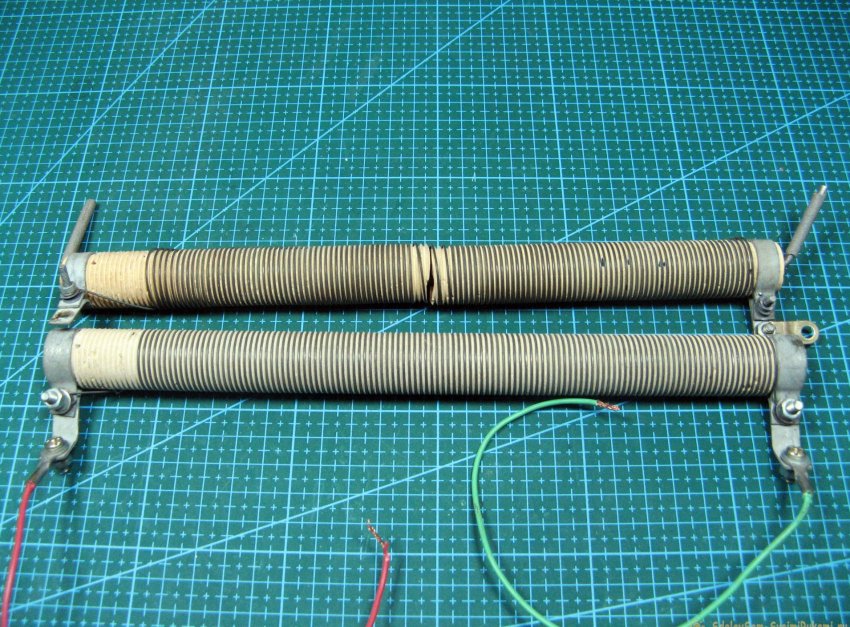

Нагрузку буду крутить из нихрома. Имеются пара таких резисторов. Провод около 0,6-0,8 мм.

Изготовление универсальной нагрузки

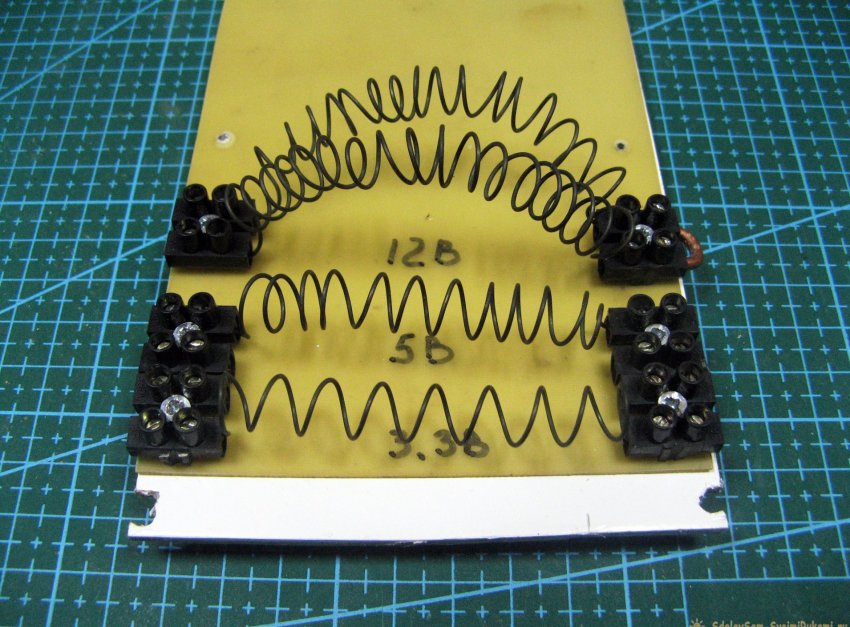

Отмерил и накрутил спирали около 4 ампер. По каждому из напряжений: 3.3; 5; 12 вольт. Сопротивление можно узнать по закону Ома.

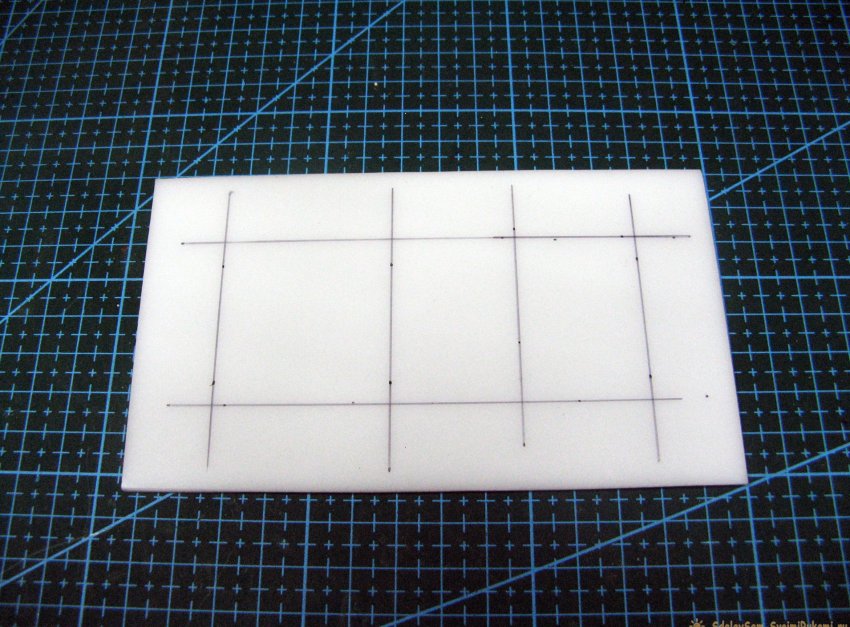

Вырезаю и размечаю переднюю панель.

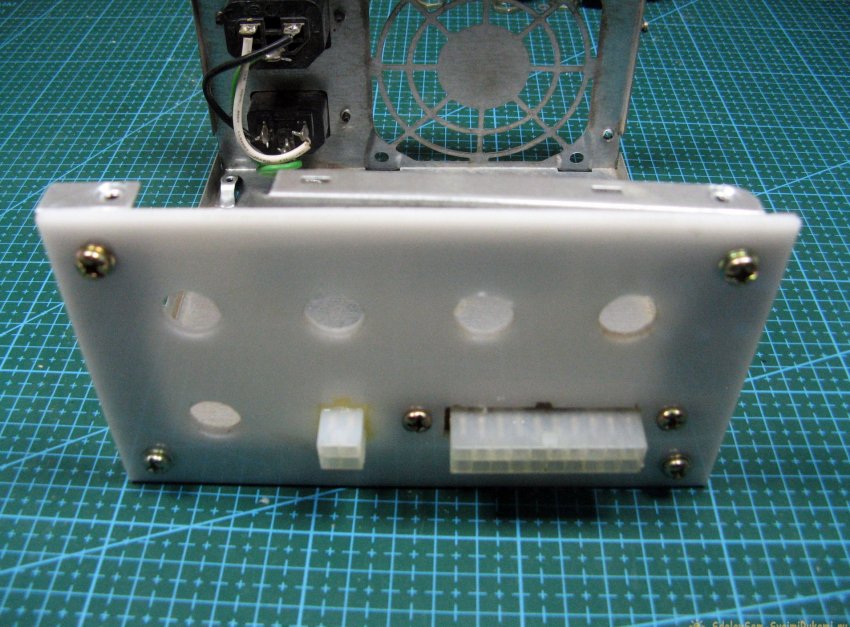

Проделываю все отверстия и прикручиваю панель к корпусу. Разъемы креплю винтами и эпоксидным клеем.

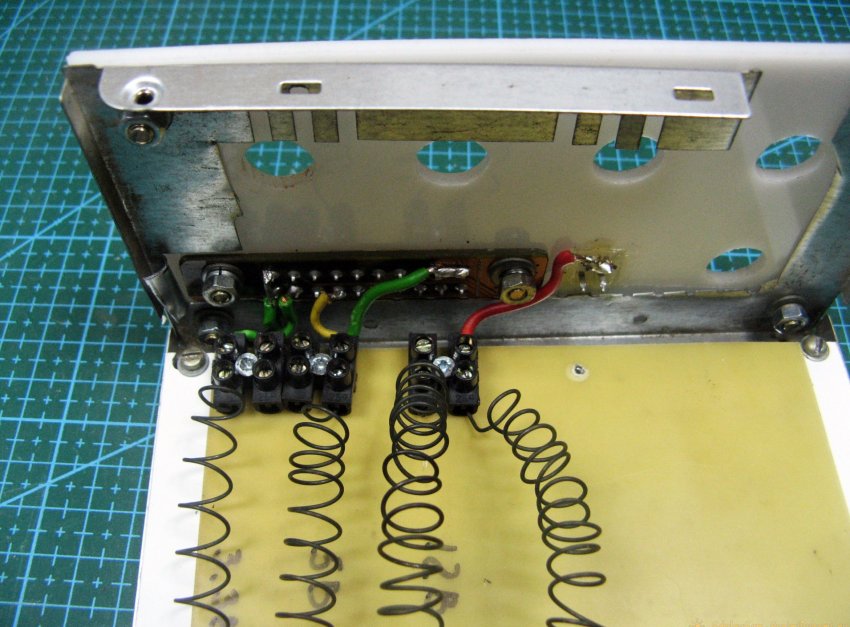

Устанавливаю нагрузочные резисторы. Припаиваю провода согласно напряжениям.

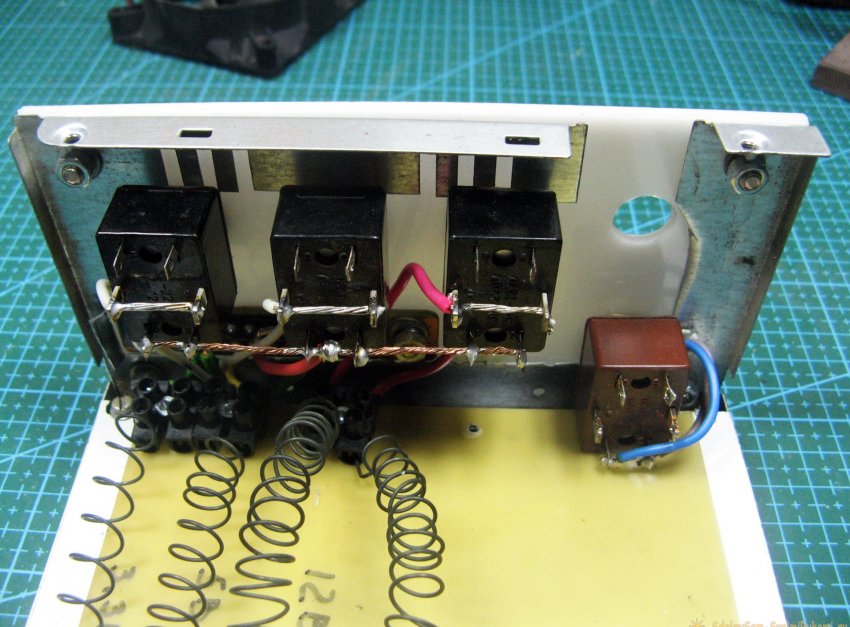

Соединяю контакты тумблеров параллельно.

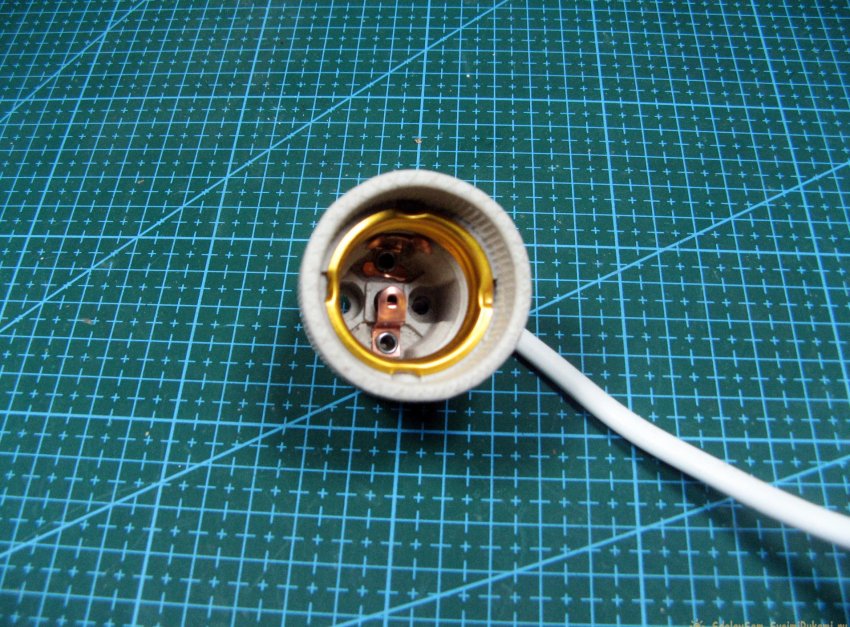

Теперь устанавливаю патрон для защитной лампочки.

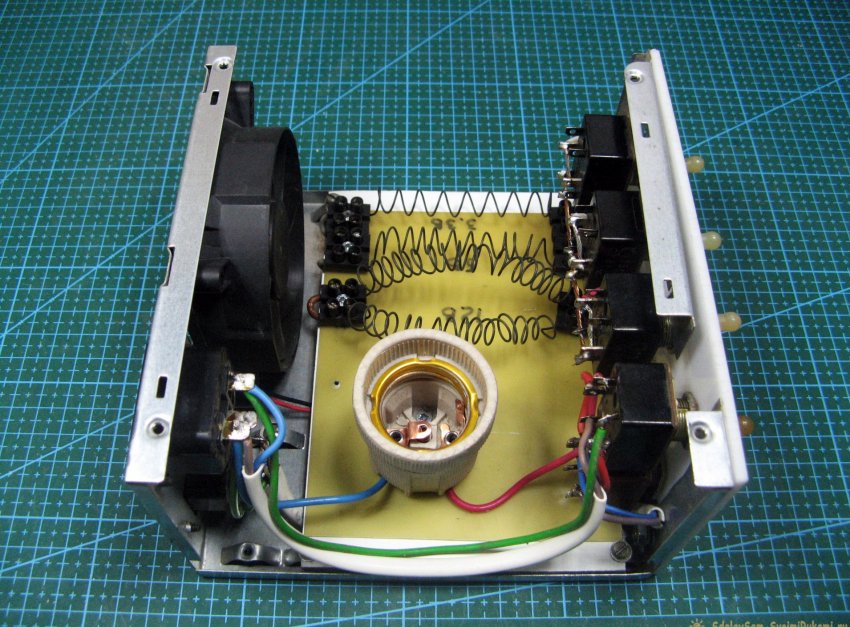

Распаиваю провода согласно схеме. Тумблер шунтирует лампу. Распаял вентилятор, на схеме его нет, на 12 вольт. Получается. Как только подключен проверяемый блок питания и 12 вольт исправны, то он вращается. Вентилятор работает на выдув.

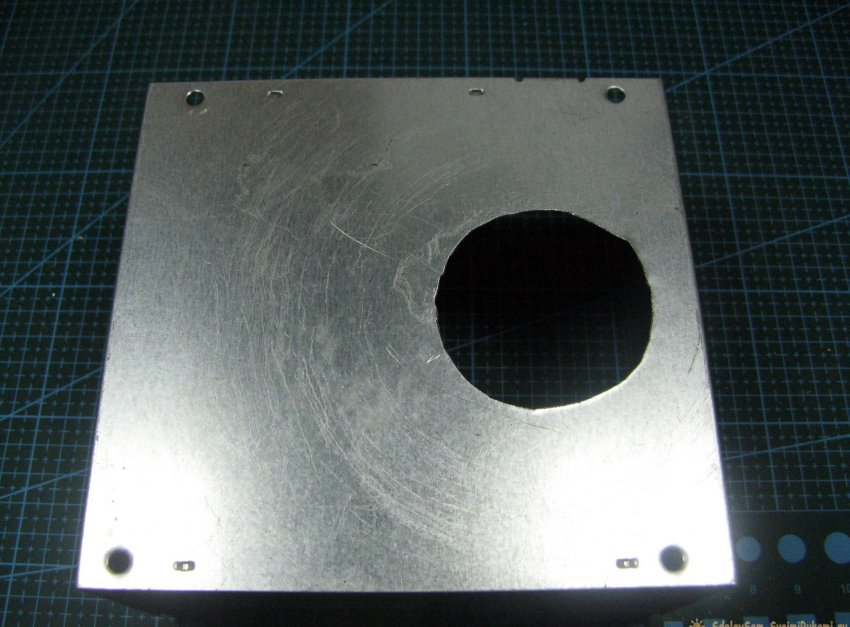

Напротив патрона выпиливаю отверстие, даже не промахнулся. Лампу легко заменить. У меня лампа на 100 ватт, можно поставить на 60.

Прикручиваю крышку. Решил корпус, оставить как есть, не красить. Тумблера желательно подписать, я сделаю это позже. Такая вот нагрузочная, она же защитная, коробочка получилась. Думаю она поможет мне в ремонте, а Вам советую к повторению.
