Очень простая приставка к мультиметру для проверки светодиодов и не только - «Сделай сам»

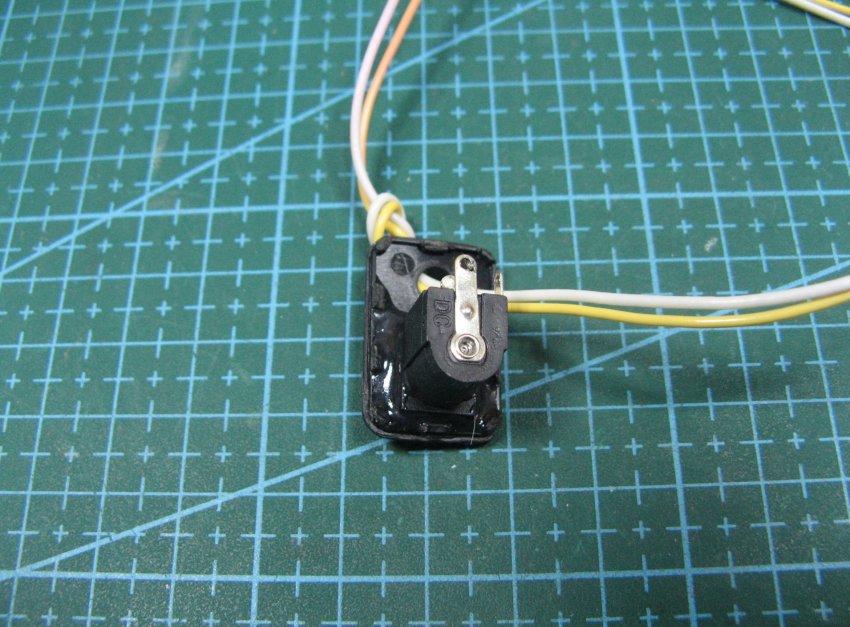

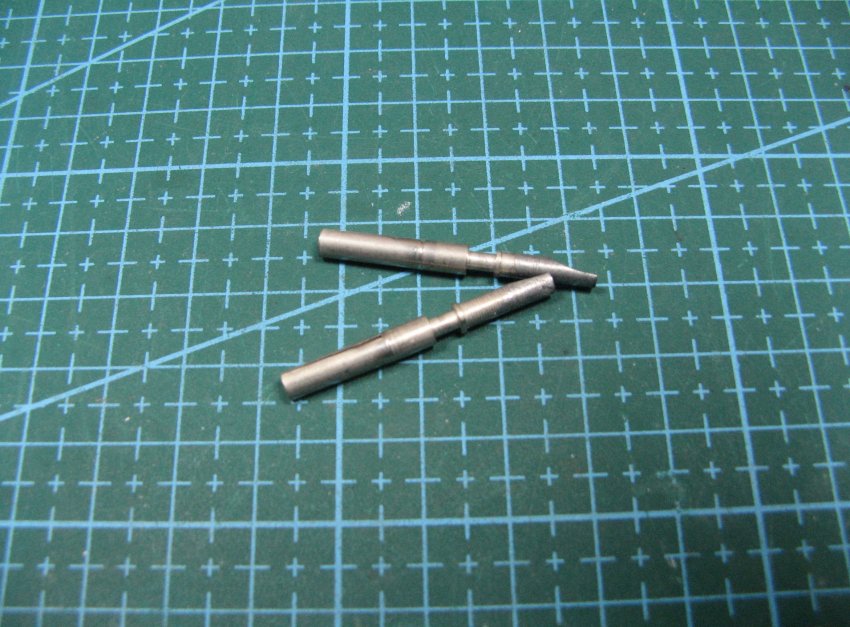

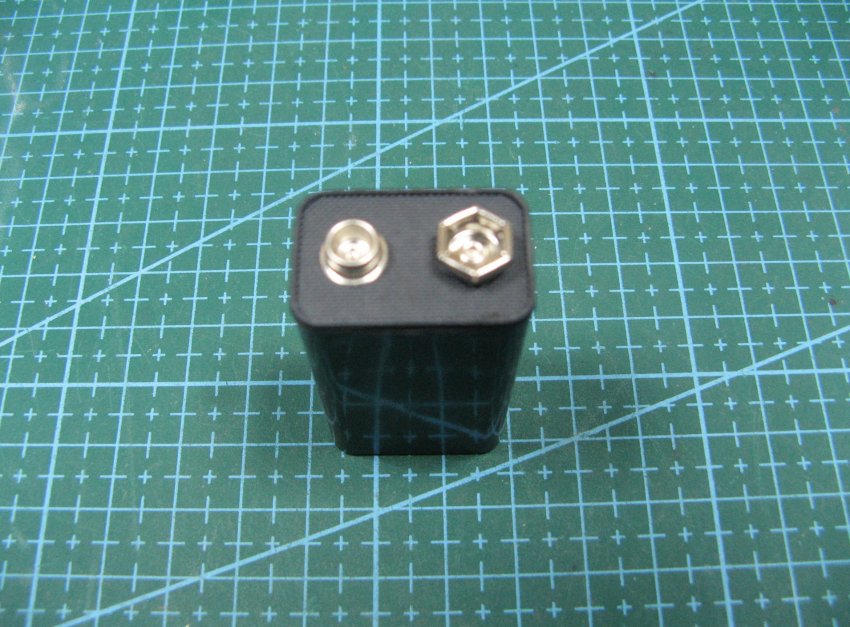

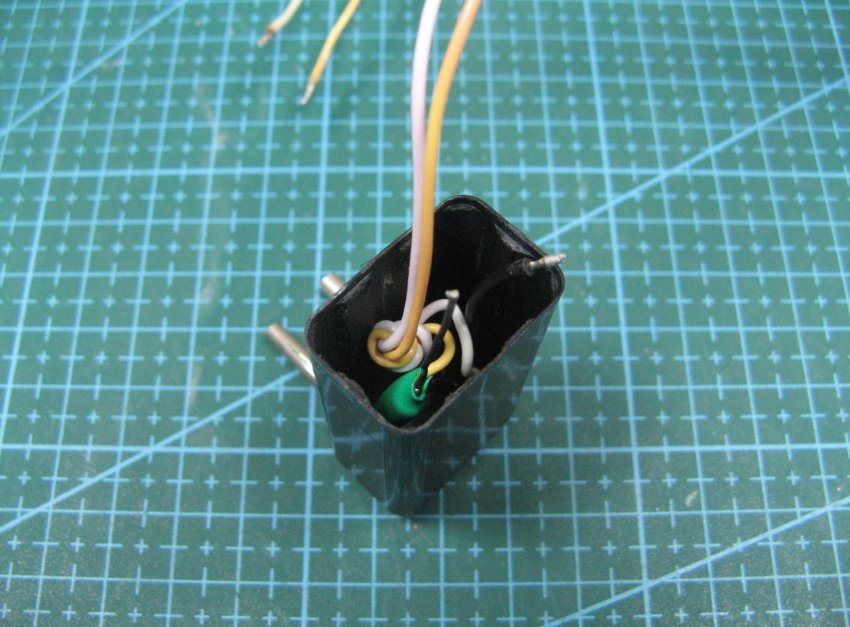

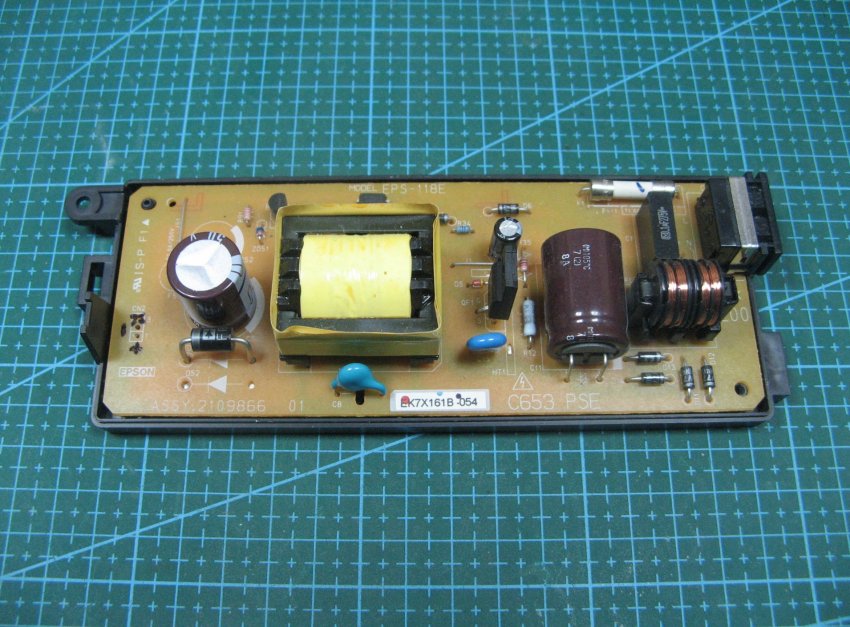

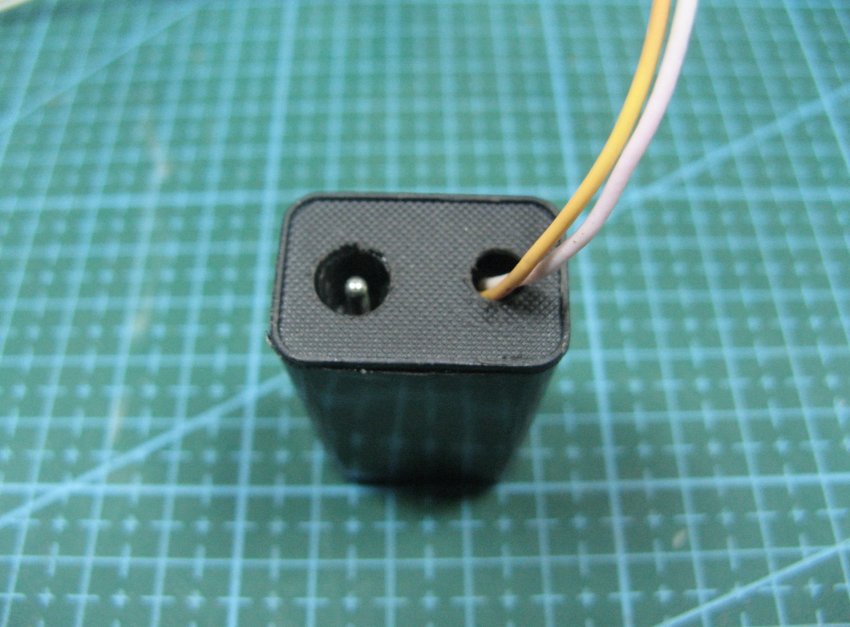

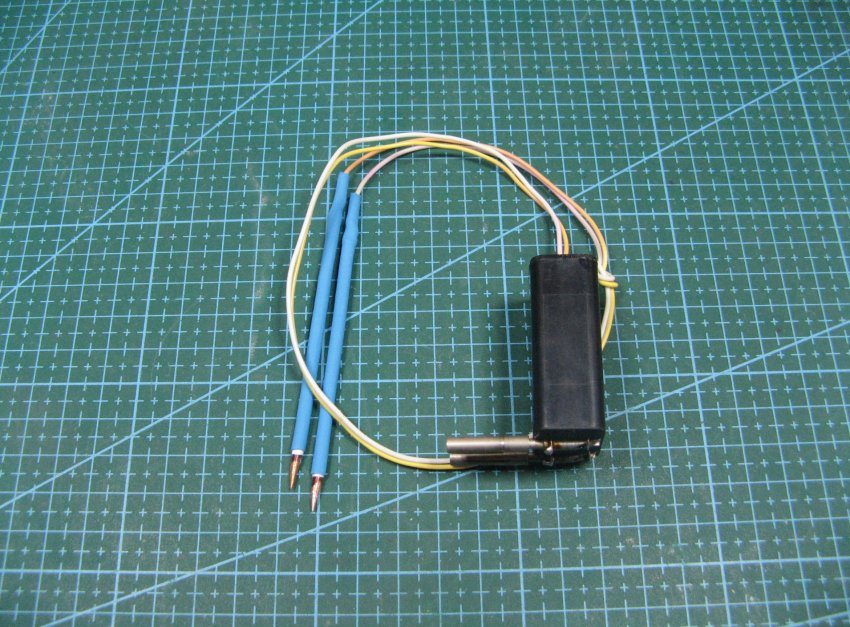

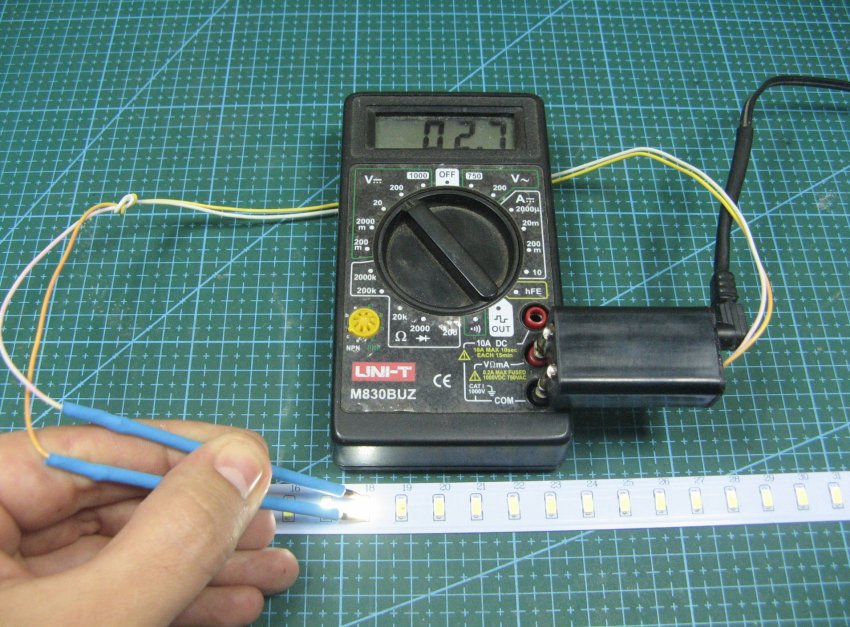

Понадобилось мне проверить большое количество светодиодной продукции. Практически во всем использовались отдельные светодиоды. Некоторые можно проверить и мультиметром. Но в последнее время, все больше, попадаются несколько светодиодов в одном. В данном случае мультиметра не хватает. Так как напряжение падения на светодиоде больше, чем напряжение, выдаваемое мультиметром. Для этого я решил собрать приставку к измерителю. Резистор я взял 8,2 кОм, мощностью 2 Ватта. Можно применить и 0,5 Вт, что я далее и сделал - http://alii.pub/5h6ouv Изготовление простой приставки к мультиметру Конструкцию можно собрать и навесным монтажом. Я же не люблю незавершенных конструкций. Для этого я установлю резистор в корпус. В роли корпуса у меня батарейка типа «Крона», точней кожух без начинки. Для подключения приставки к мультиметру возьму гнезда от разъема ШР. Питать приставку буду от блока питания на 42 вольта. Блок питания принтера. Можно применить и другой. При моем варианте и резисторе 8,2 кОм, ток КЗ составить всего 5 мА. Если блок питания на другое напряжение, то легко посчитать. Напряжение БП делим на ток. Например: 90 В/0,005 А=18000 Ом. Теперь нужно установить наш резистор в корпус. Креплю гнезда разъема ШР к корпусу и заливаю эпоксидным клеем. Резистор я взял поменьше, на 2 Вт не влезал. Припаял к гнездам провода и резистор. Резистор спрятал в термоусадочную трубку. На крышку корпуса клею разъем для подключения БП. Так же завожу провода для проверки светодиодов. Приклеиваю крышку к корпусу. Для удобной проверки нужны щупы. Я их сделал из медной жилы 2 мм. Для удобства, конечно же, заточил. Припаял провода и заизолировал термоусадочной трубкой. Подключаю к мультиметру приставку. К приставке блок питания. К блоку припаял провод с разъемом. Берем испытуемый светодиод и проверяем напряжение падения на нем. Мультиметр показывает 2,7 Вольт. Подключаем к последовательно соединенным светодиодам. В общем, такая приставка у меня получилась. Ей можно проверять стабилитроны, подключать в обратной полярности. Плюс приставки к минусу стабилитрона и минус приставки к плюсу стабилитрона. Смотрим схему выше. Крутые мультиметры на АлиЭкспресс со скидкой - http://alii.pub/62t1zq Смотрите видео 3 приставки для расширения функционала мультиметра - https://sdelaysam-svoimirukami.ru/8614-3-pristavki-dlja-rasshirenija-funkcionala-multimetra.html
