Полезное измерительное устройство из старой зарядки - «Сделай сам»

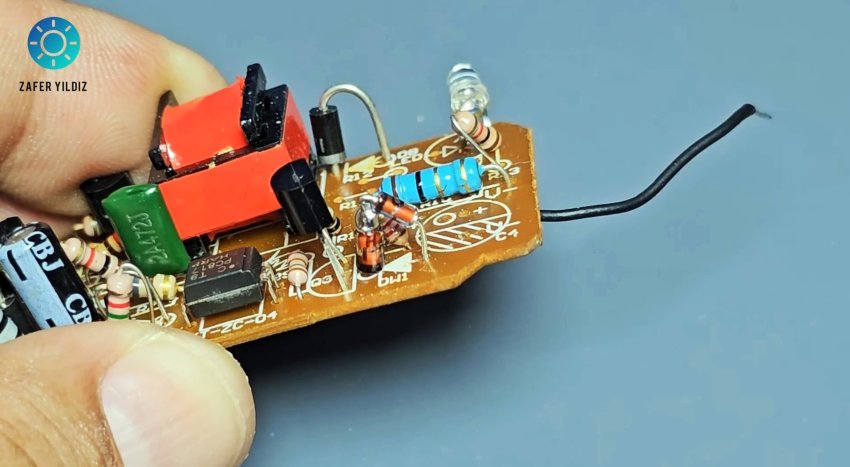

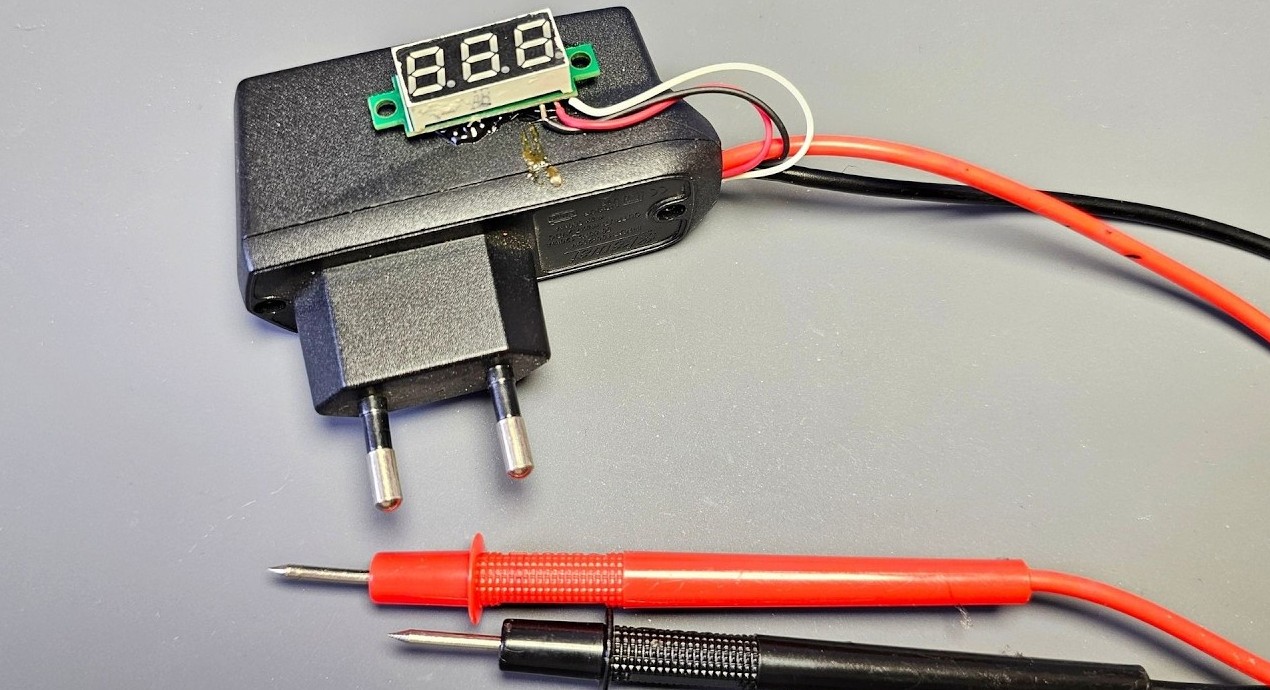

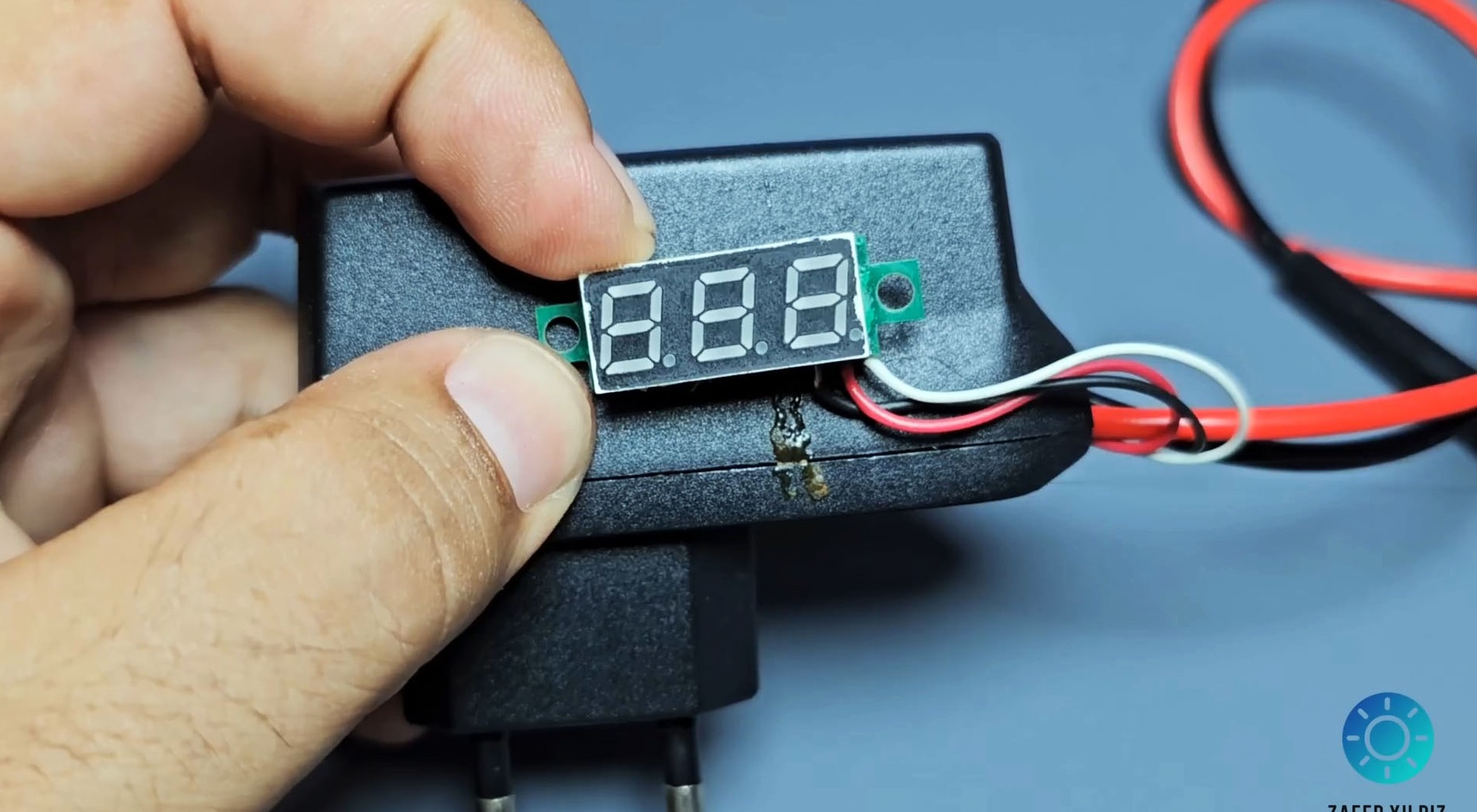

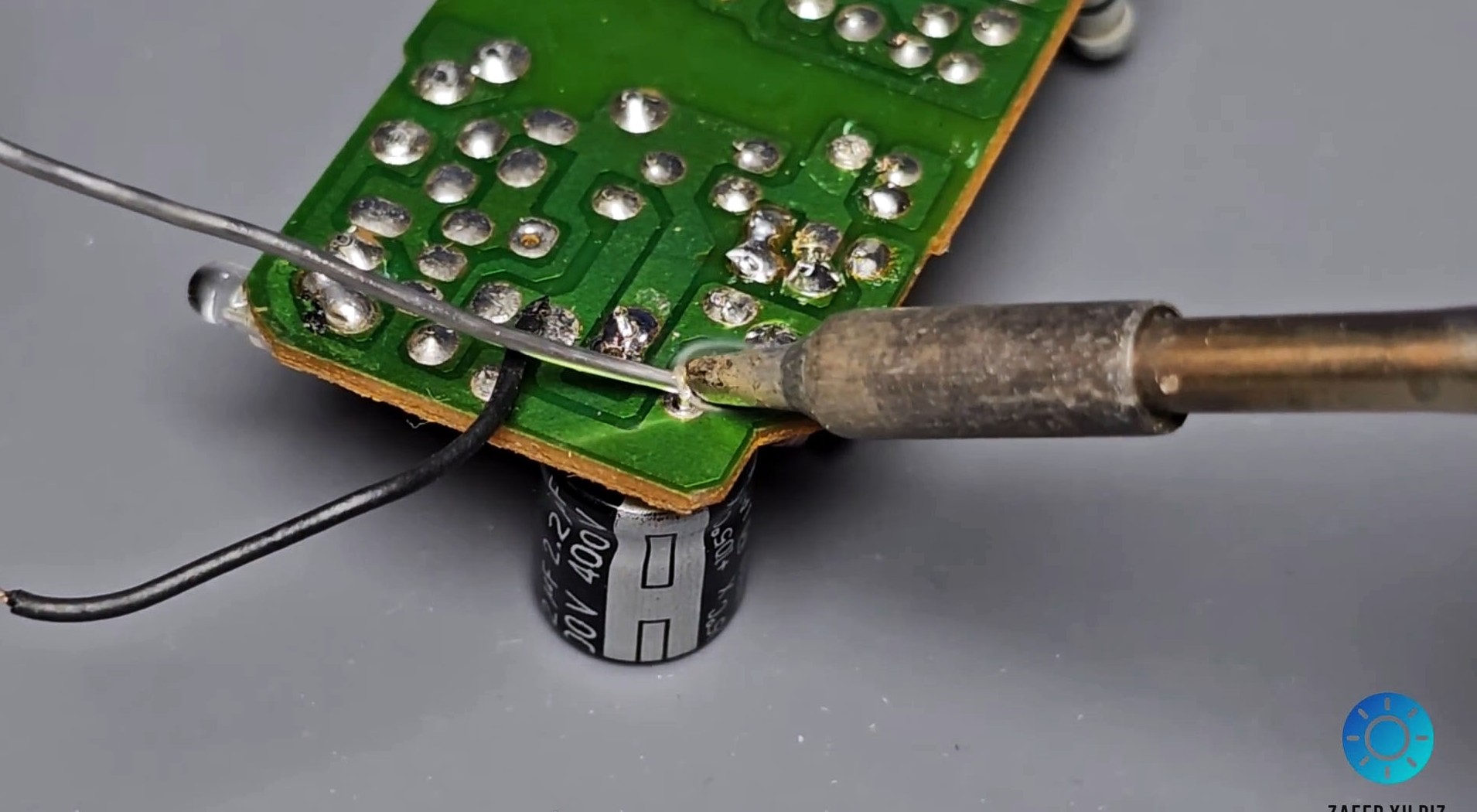

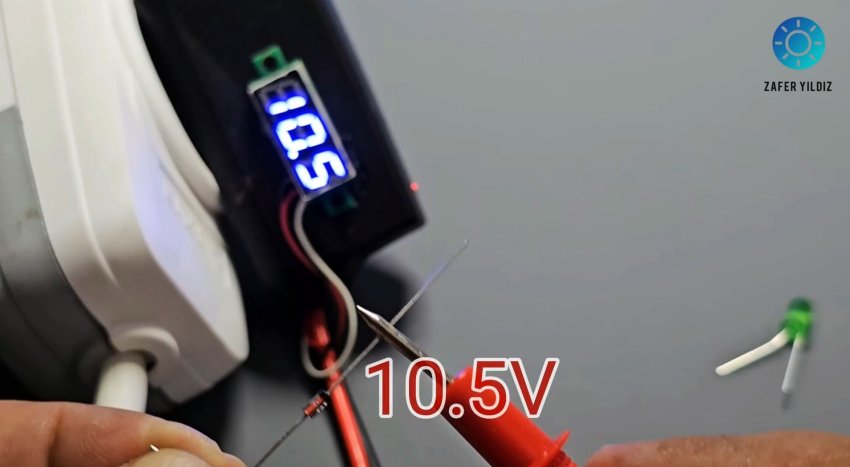

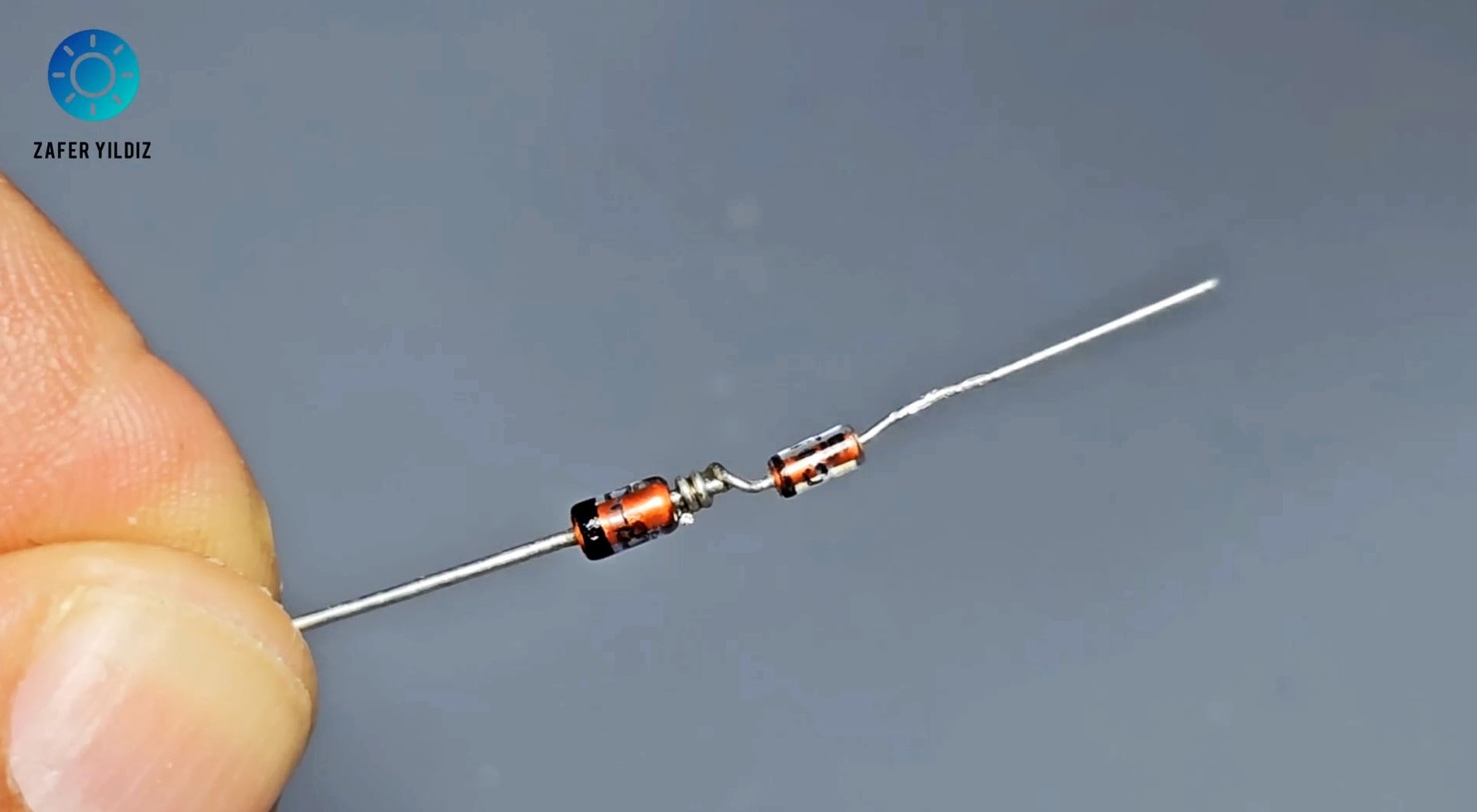

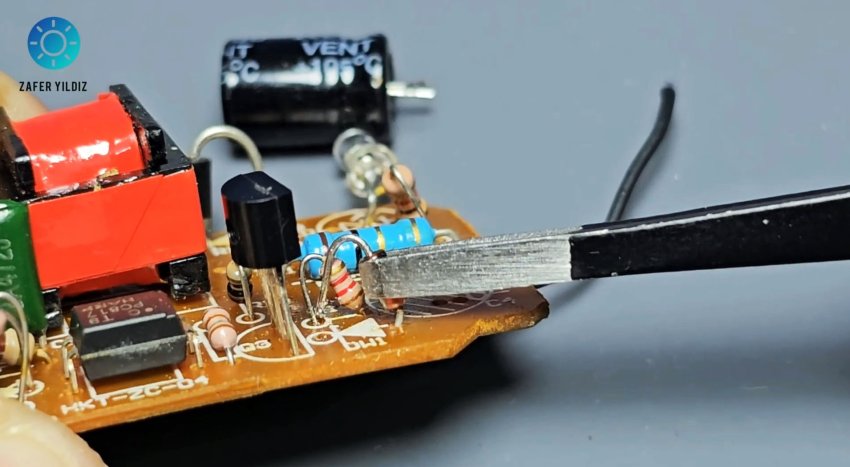

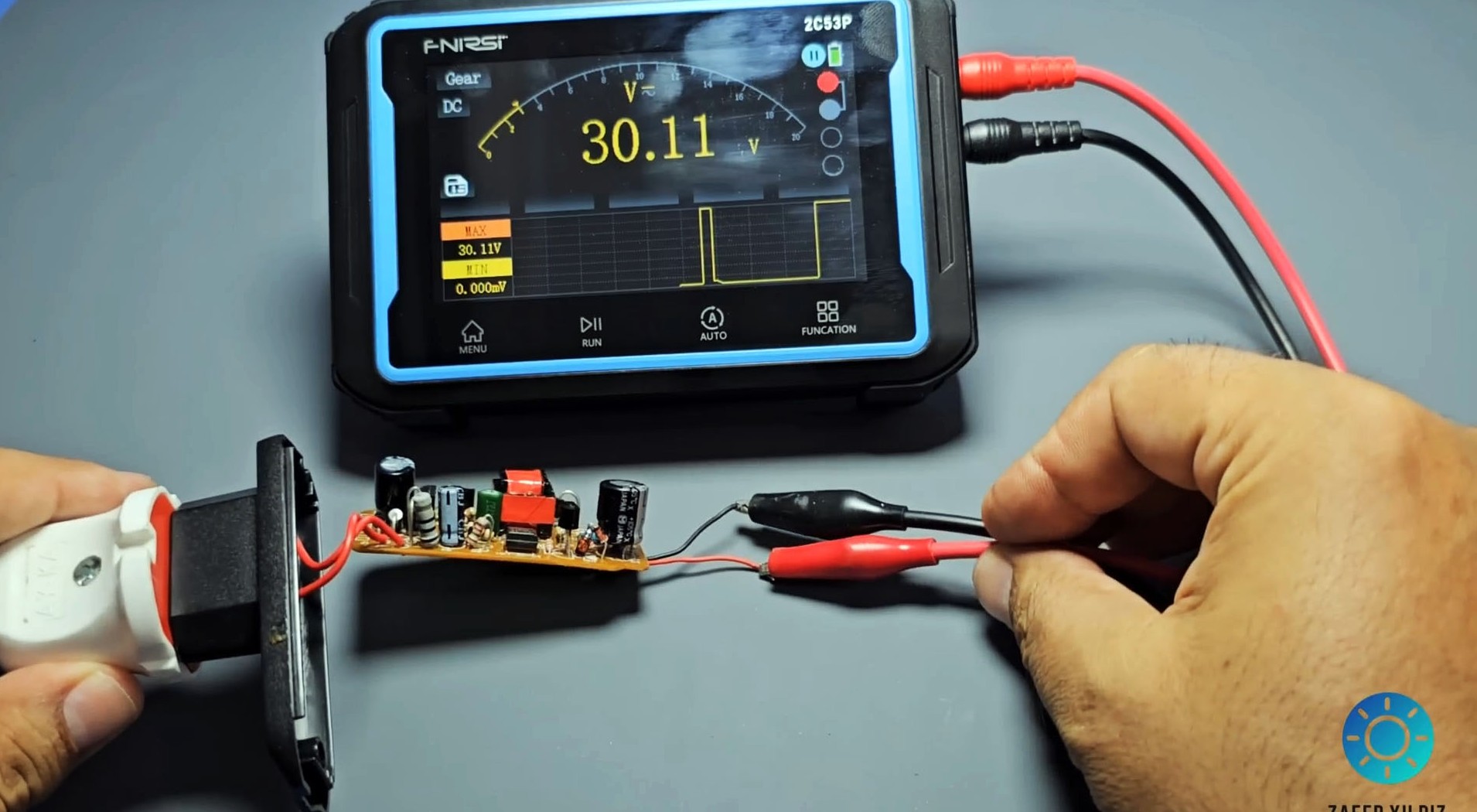

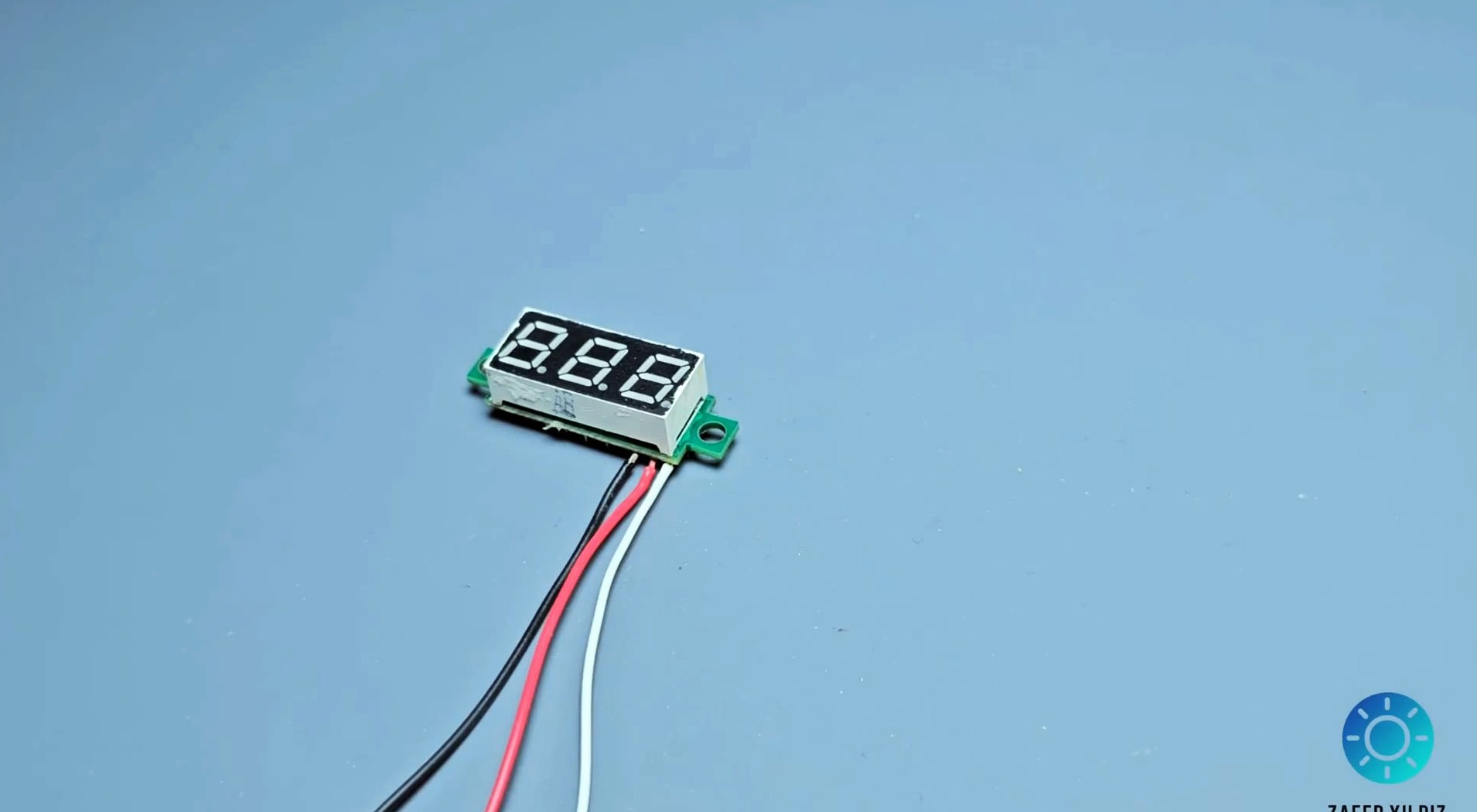

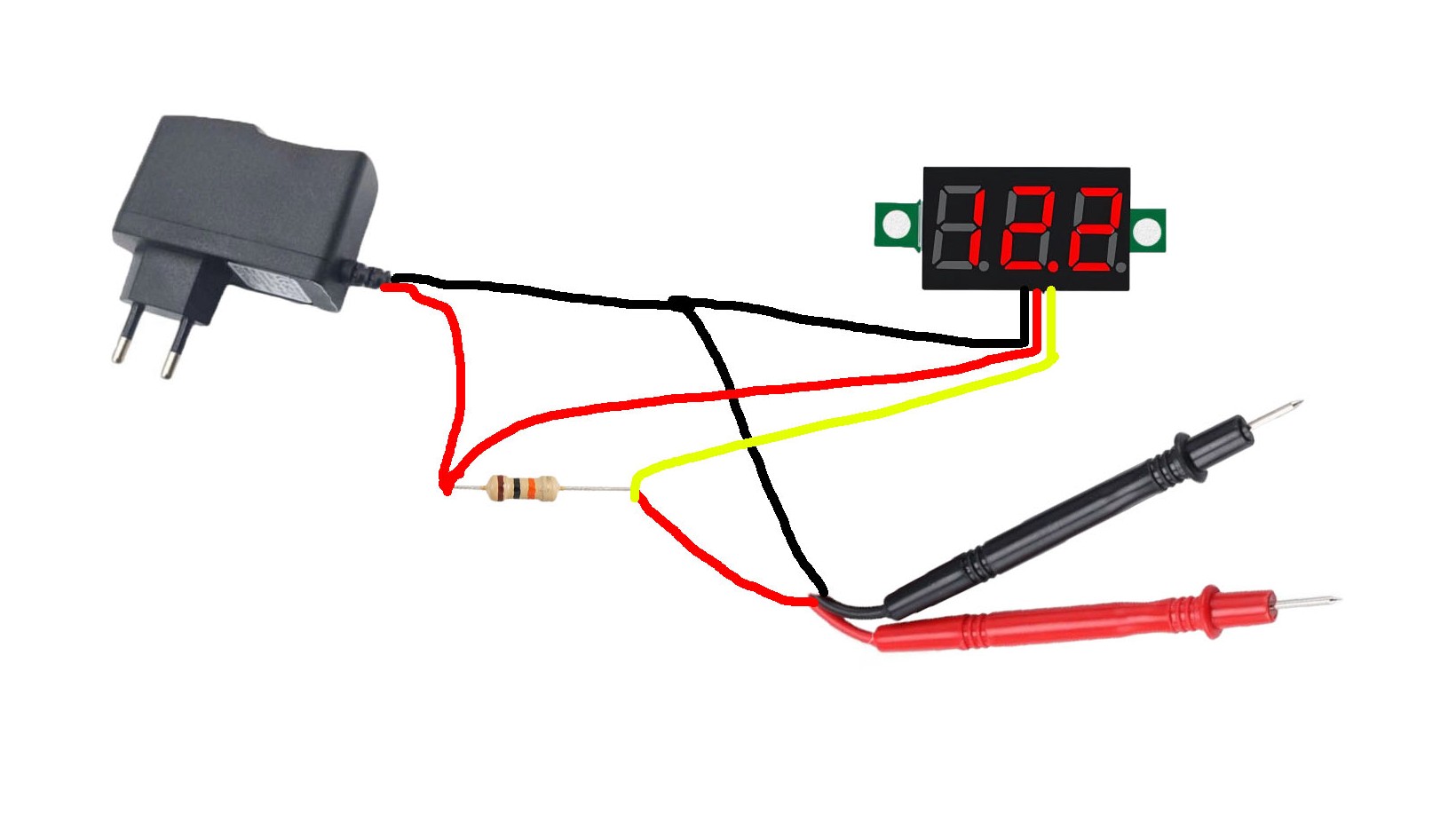

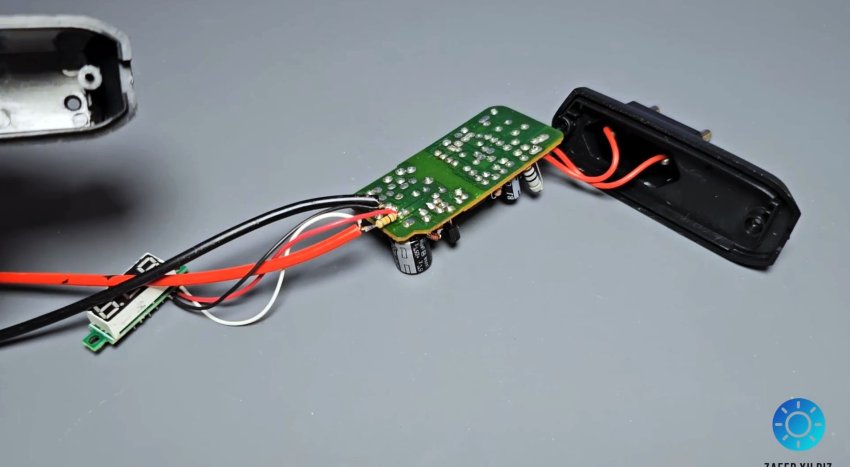

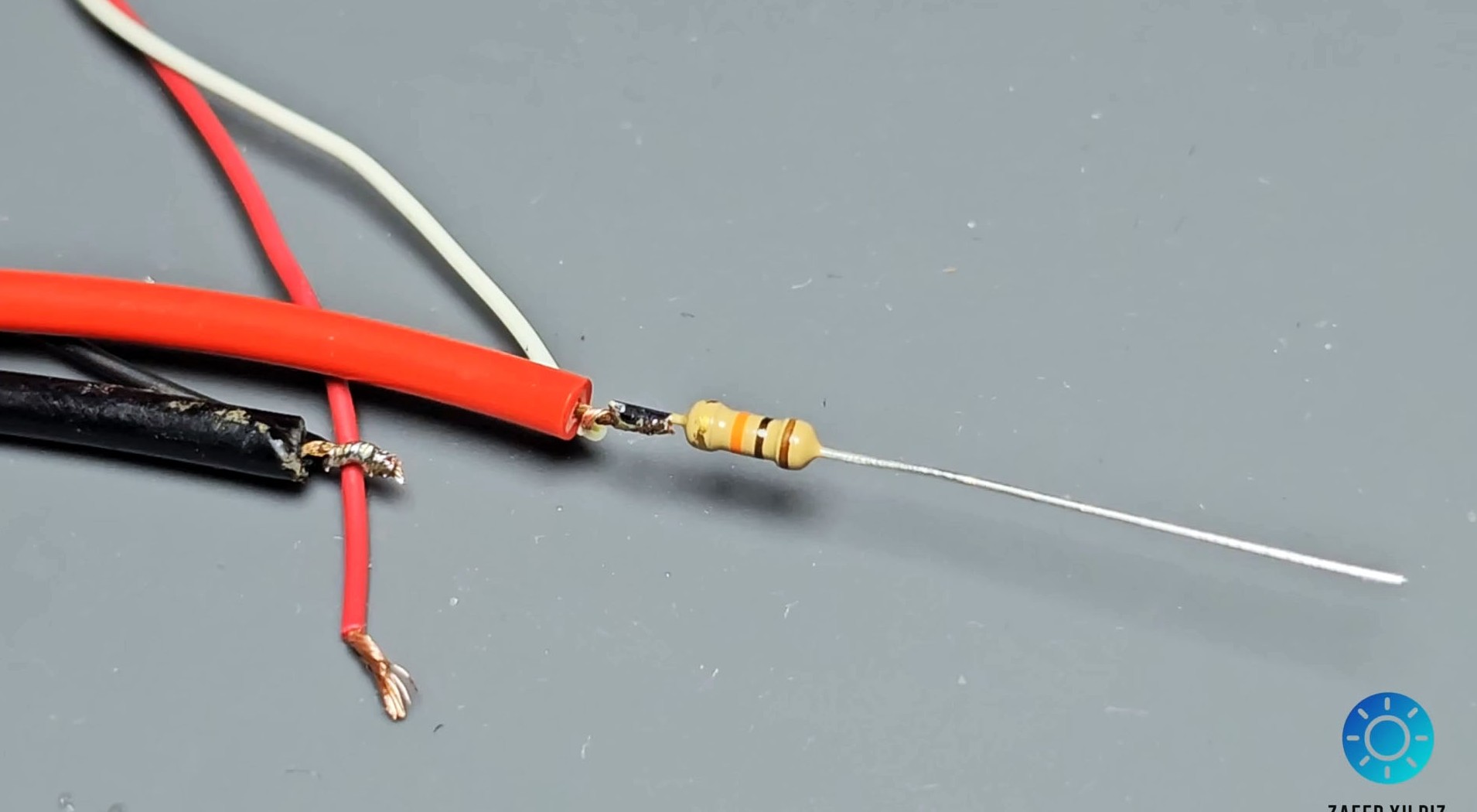

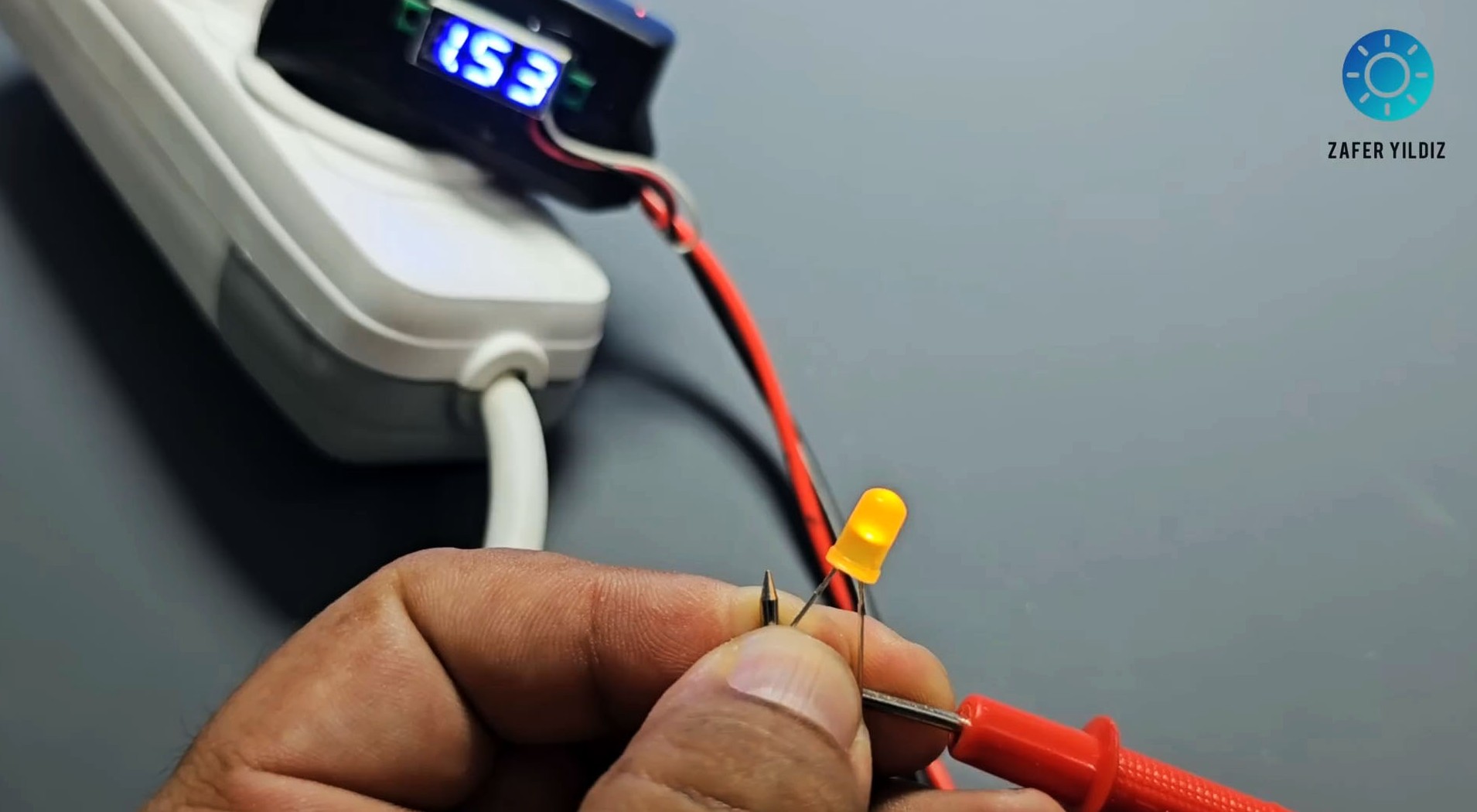

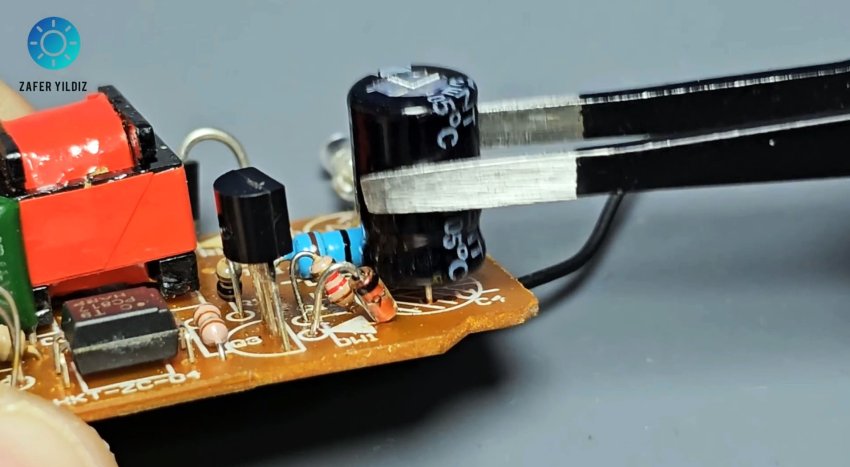

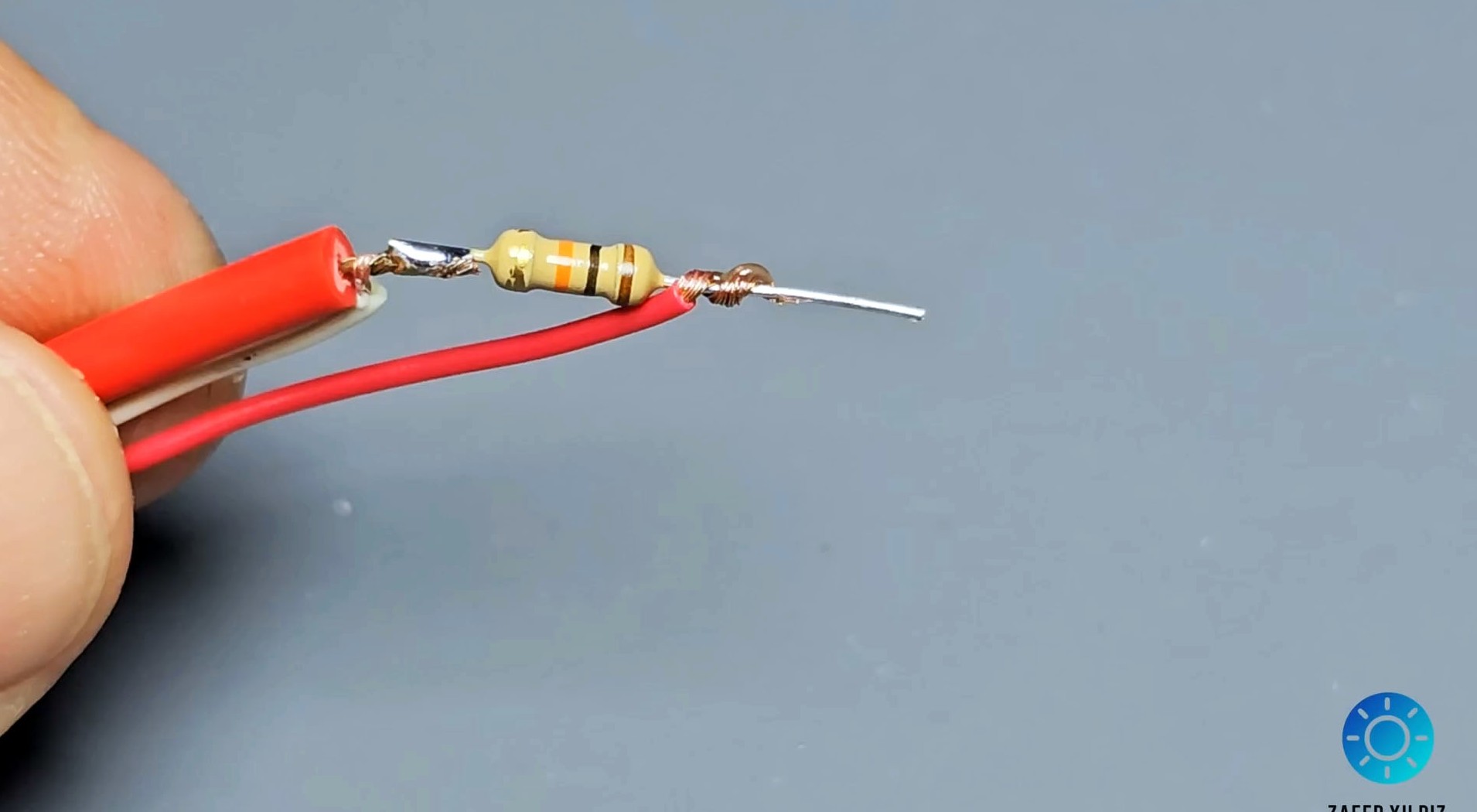

Наверняка у вас найдется старое зарядное устройство от мобильного телефона. Его можно превратить в полезный измерительный прибор. С его помощью вы сможете проверять параметры стабилитронов, работоспособность светодиодов, работу оптронов, искать концы проводов в многопроводных кабелях и так далее. Выпаиваем выходной конденсатор, обычно он стоит номиналом на 10 В. И выпаиваем стабилитрон, он тут имеет номинал 5 В. Спаиваем последовательно да стабилитрона. Общее напряжение получится 30 В. Впаиваем в плату эту цепочку вместо прошлого стабилитрона. Впаиваем конденсатор на 2,2 мкФ 400 В соблюдая полярность, взамен прошлого конденсатора. На этом доработка платы закончена. Проверим включив устройство в сеть и замерив выходное напряжение. Берем 3-х проводной вольтметр. Красный и черный - это вывода питания модуля. Белый - измерительный. Подключаем вольтметр к выводам щупов. Черный к черному, белый к красному. Припаиваем резистор на 10 кОм. Красный от вольтметра к выводу резистора. Припаиваем к плате. Черные вывода - к минусу платы. Резистор с выводом от вольтметра - к плюсу. Блок схема: Изолируем провода и резистор. Собираем корпус зарядного устройства. Вольтметр приклеиваем на горячий клей на боковую сторону корпуса. Измерительное устройство готово к работе. Подаем питание. Изначально вольтметр показывает 30 В при разомкнутых щупах. Но стоит подключить, скажем, светодиод - он загорится, а вольтметр отобразит напряжение работы светодиода. Если подключить стабилитрон, прибор отобразит напряжение работы стабилитрона. Полезное измерительное устройство можно использовать и для других деталей, и для других целей. Смотрите видео
